基于STM32的智能循迹避障小车的设计

1. 项目背景

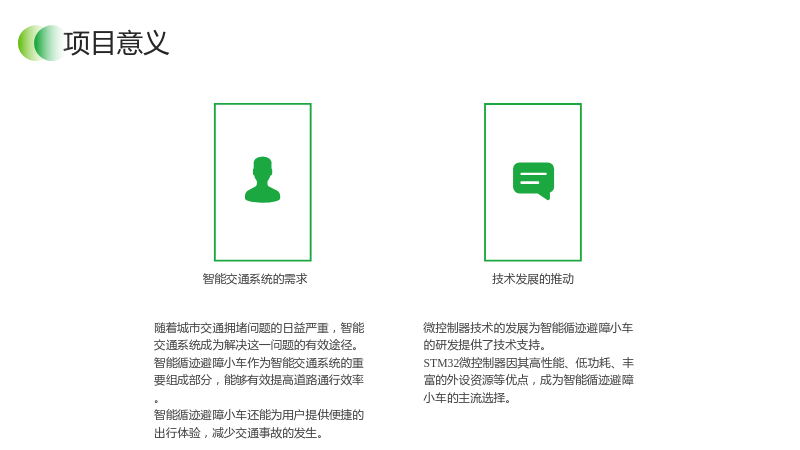

1.1 项目意义

1.1.1 智能交通系统的需求

• 随着城市交通拥堵问题的日益严重，智能交通系统成为解决这一问题的有效途径。
• 智能循迹避障小车作为智能交通系统的重要组成部分，能够有效提高道路通行效率。
• 智能循迹避障小车还能为用户提供便捷的出行体验，减少交通事故的发生。

1.1.2 技术发展的推动

• 微控制器技术的发展为智能循迹避障小车的研发提供了技术支持。
• STM32微控制器因其高性能、低功耗、丰富的外设资源等优点，成为智能循迹避障小车的主流选择。

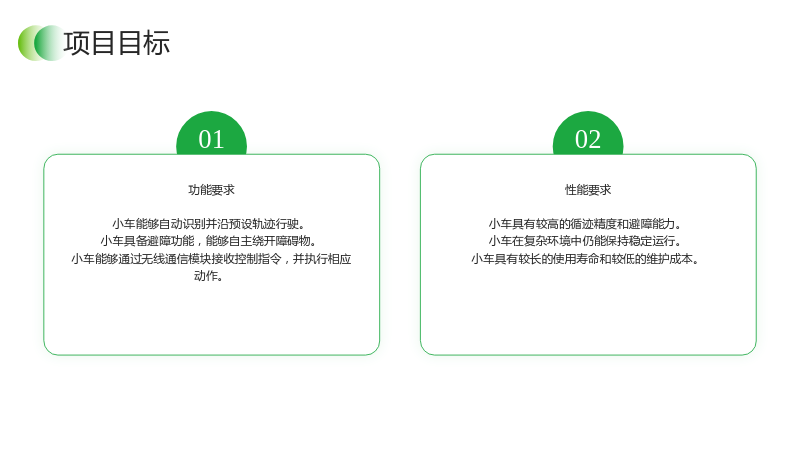

1.2 项目目标

1.2.1 功能要求

• 小车能够自动识别并沿预设轨迹行驶。
• 小车具备避障功能，能够自主绕开障碍物。
• 小车能够通过无线通信模块接收控制指令，并执行相应动作。

1.2.2 性能要求

• 小车具有较高的循迹精度和避障能力。
• 小车在复杂环境中仍能保持稳定运行。
• 小车具有较长的使用寿命和较低的维护成本。

2. 系统设计

2.1 硬件设计

2.1.1 STM32微控制器

• STM32F103C8T6作为主控制器，负责整个系统的控制和协调。
• 具备丰富的外设资源，如ADC、PWM、UART等，满足系统需求。

2.1.2 传感器模块

• 采用红外循迹传感器，实现对预设轨迹的识别。
• 采用超声波传感器，实现对周围环境的探测，实现避障功能。

2.1.3 执行器模块

• 采用直流电机驱动轮，实现小车的运动控制。
• 采用舵机控制转向，实现小车的路径调整。

2.1.4 无线通信模块

• 采用NRF24L01无线通信模块，实现小车与控制端的通信。

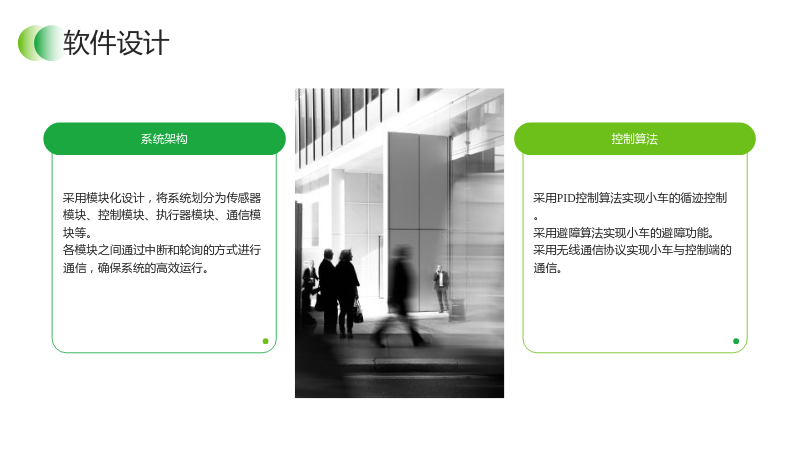

2.2 软件设计

2.2.1 系统架构

• 采用模块化设计，将系统划分为传感器模块、控制模块、执行器模块、通信模块等。
• 各模块之间通过中断和轮询的方式进行通信，确保系统的高效运行。

2.2.2 控制算法

• 采用PID控制算法实现小车的循迹控制。
• 采用避障算法实现小车的避障功能。
• 采用无线通信协议实现小车与控制端的通信。

3. 系统实现与测试

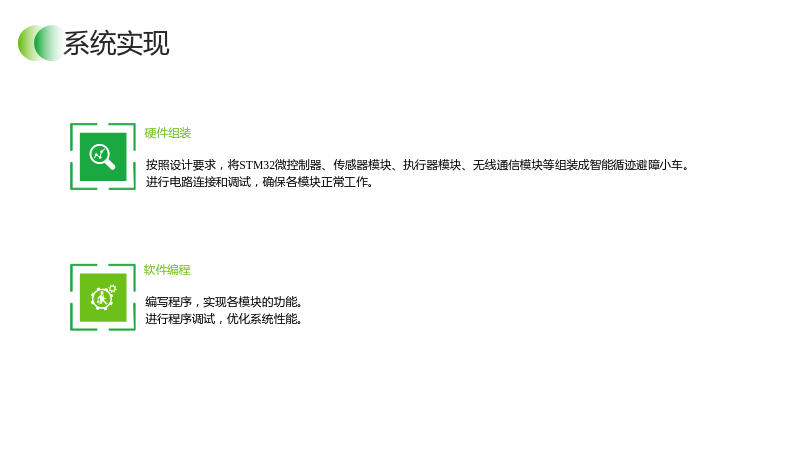

3.1 系统实现

3.1.1 硬件组装

• 按照设计要求，将STM32微控制器、传感器模块、执行器模块、无线通信模块等组装成智能循迹避障小车。
• 进行电路连接和调试，确保各模块正常工作。

3.1.2 软件编程

• 编写程序，实现各模块的功能。
• 进行程序调试，优化系统性能。

3.2 系统测试

3.2.1 循迹测试

• 在预设的轨迹上进行测试，验证小车的循迹性能。
• 调整PID控制参数，提高循迹精度。

3.2.2 避障测试

• 在有障碍物的环境中进行测试，验证小车的避障能力。
• 调整避障算法参数，提高避障效果。

3.2.3 通信测试

• 测试小车与控制端的通信稳定性。
• 优化通信协议，提高通信效率。

4. 总结

4.1 项目成果

• 成功设计并实现了基于STM32的智能循迹避障小车。
• 小车具备良好的循迹性能和避障能力，能够在复杂环境中稳定运行。
• 小车与控制端的通信稳定，便于远程控制和监控。

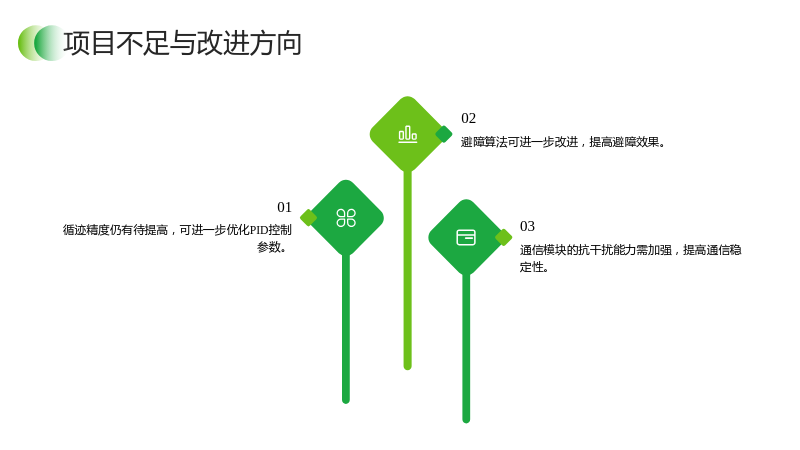

4.2 项目不足与改进方向

• 循迹精度仍有待提高，可进一步优化PID控制参数。
• 避障算法可进一步改进，提高避障效果。
• 通信模块的抗干扰能力需加强，提高通信稳定性。
