有源电力滤波器设计与实现

1. 课题背景及意义

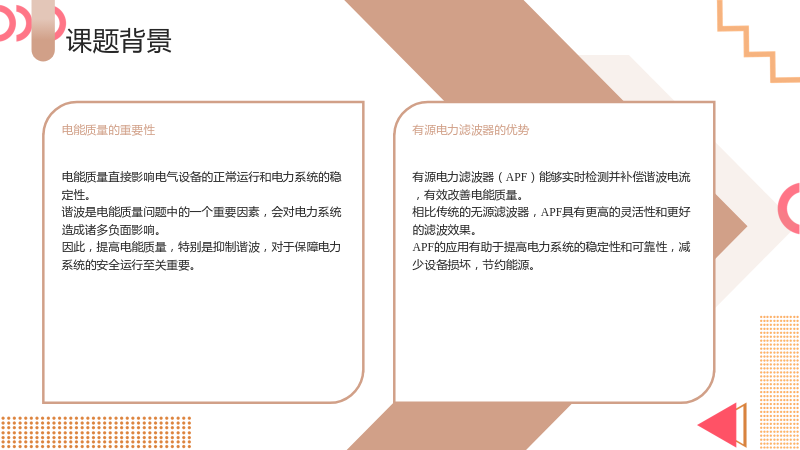

1.1 课题背景

1.1.1 电能质量的重要性

• 电能质量直接影响电气设备的正常运行和电力系统的稳定性。
• 谐波是电能质量问题中的一个重要因素，会对电力系统造成诸多负面影响。
• 因此，提高电能质量，特别是抑制谐波，对于保障电力系统的安全运行至关重要。

1.1.2 有源电力滤波器的优势

• 有源电力滤波器（APF）能够实时检测并补偿谐波电流，有效改善电能质量。
• 相比传统的无源滤波器，APF具有更高的灵活性和更好的滤波效果。
• APF的应用有助于提高电力系统的稳定性和可靠性，减少设备损坏，节约能源。

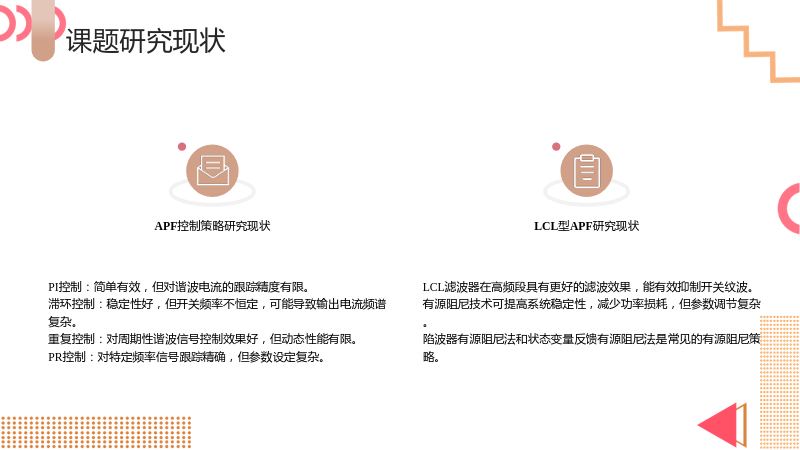

1.2 课题研究现状

1.2.1 APF控制策略研究现状

• PI控制：简单有效，但对谐波电流的跟踪精度有限。
• 滞环控制：稳定性好，但开关频率不恒定，可能导致输出电流频谱复杂。
• 重复控制：对周期性谐波信号控制效果好，但动态性能有限。
• PR控制：对特定频率信号跟踪精确，但参数设定复杂。

1.2.2 LCL型APF研究现状

• LCL滤波器在高频段具有更好的滤波效果，能有效抑制开关纹波。
• 有源阻尼技术可提高系统稳定性，减少功率损耗，但参数调节复杂。
• 陷波器有源阻尼法和状态变量反馈有源阻尼法是常见的有源阻尼策略。

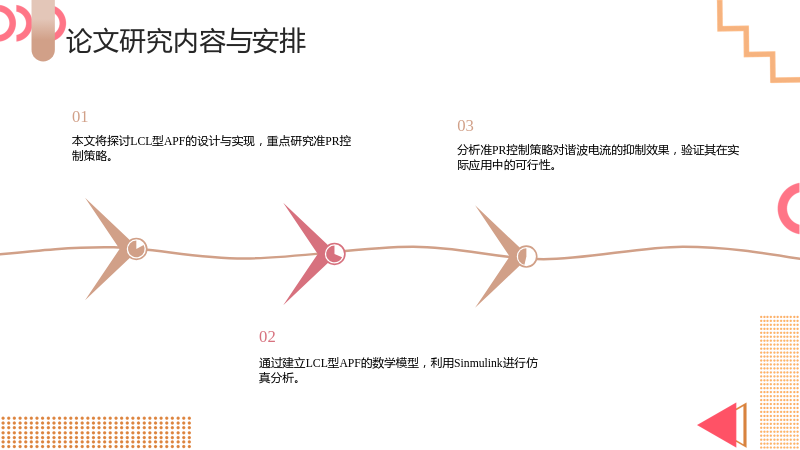

1.3 论文研究内容与安排

• 本文将探讨LCL型APF的设计与实现，重点研究准PR控制策略。
• 通过建立LCL型APF的数学模型，利用Sinmulink进行仿真分析。
• 分析准PR控制策略对谐波电流的抑制效果，验证其在实际应用中的可行性。

2. LCL有源电力滤波器设计

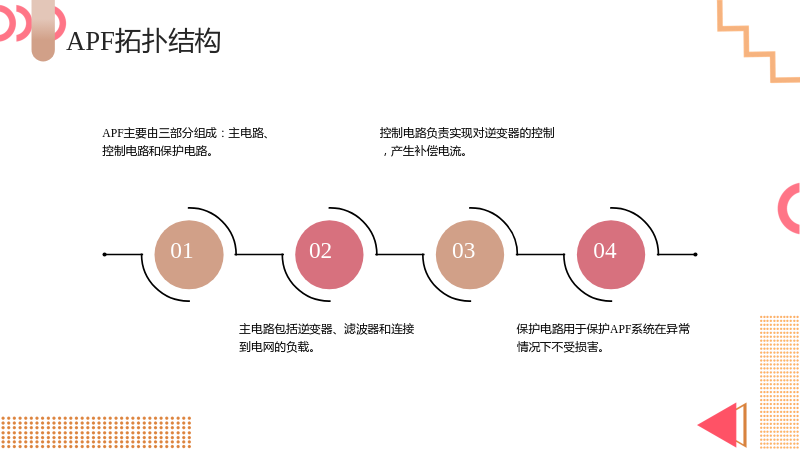

2.1 APF拓扑结构

• APF主要由三部分组成：主电路、控制电路和保护电路。
• 主电路包括逆变器、滤波器和连接到电网的负载。
• 控制电路负责实现对逆变器的控制，产生补偿电流。
• 保护电路用于保护APF系统在异常情况下不受损害。

2.2 LCL型APF数学模型

• LCL滤波器由电感L1、电感L2和电容C组成。
• 建立LCL滤波器的数学模型，分析其在不同频率下的滤波性能。
• 考虑LCL滤波器的谐振频率和阻尼比，确保系统稳定性。

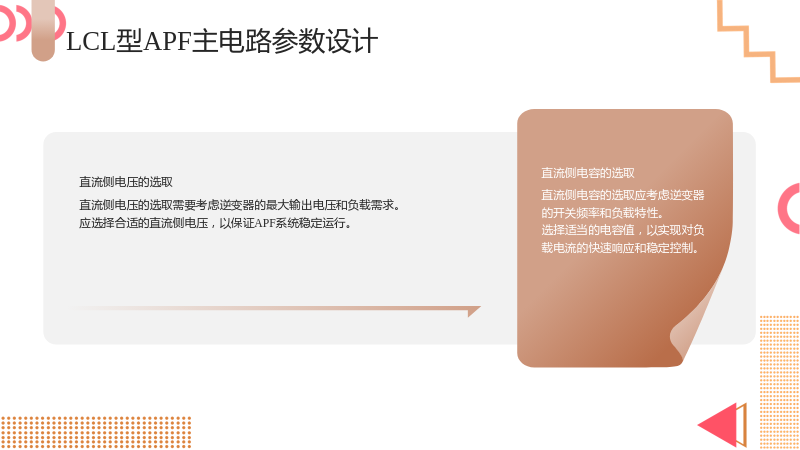

2.3 LCL型APF主电路参数设计

2.3.1 直流侧电压的选取

• 直流侧电压的选取需要考虑逆变器的最大输出电压和负载需求。
• 应选择合适的直流侧电压，以保证APF系统稳定运行。

2.3.2 直流侧电容的选取

• 直流侧电容的选取应考虑逆变器的开关频率和负载特性。
• 选择适当的电容值，以实现对负载电流的快速响应和稳定控制。

2.4 本章小结

• 本章对LCL型APF的设计进行了全面的分析和讨论。
• 通过对APF主电路参数的设计，确保了系统的稳定性和性能。
• 为后续的控制策略研究和仿真分析奠定了基础。

3. 比例准谐振控制策略的设计

3.1 电压电流双闭环控制

• 电压电流双闭环控制是APF控制策略的核心。
• 通过电压外环PI控制和电流内环准PR控制，实现对谐波电流的精确控制。
• 电压外环负责调整逆变器的输出电压，电流内环负责产生补偿电流。

3.2 准PR控制器各参数对系统的影响

• 准PR控制器的谐振频率和品质因数对系统性能有重要影响。
• 谐振频率应与负载谐波电流的频率相匹配，以实现最佳滤波效果。
• 品质因数影响系统的稳定性和响应速度，需要合理选择。

3.3 本章小节

• 本章详细探讨了比例准谐振控制策略的设计方法。
• 分析了准PR控制器参数对系统性能的影响，为实际应用提供了理论依据。
• 为验证控制策略的有效性，下一步将进行仿真和实验研究。

4. 仿真与实验

4.1 仿真模型建立

• 利用MATLAB/Simulink建立LCL型APF的仿真模型。
• 包括主电路、控制电路和保护电路的建模。
• 设置不同的负载谐波电流条件，验证控制策略的效果。

4.2 仿真结果认证

• 通过仿真实验，验证了比例准谐振控制策略对谐波电流的有效抑制。
• 比较了不同控制策略下的滤波效果，证明了本文所采用策略的优势。
• 仿真结果为后续的实验研究提供了理论支持。

4.3 本章小节

• 本章通过仿真实验，验证了LCL型APF和比例准谐振控制策略的有效性。
• 仿真结果与理论分析相符，证明了所提出方案的可行性。
• 为后续的实验研究和实际应用奠定了基础。

5. 结论

5.1 结论

• 本文对LCL型APF的设计与实现进行了深入研究，重点探讨了比例准谐振控制策略。
• 通过建立LCL型APF的数学模型，分析了其主电路参数的设计方法。
• 利用仿真实验验证了所提出的控制策略的有效性，证明了其在谐波电流抑制方面的优势。
• 本文的研究为LCL型APF的实际应用提供了理论依据和技术支持。
