叶茂电厂线路带电闭锁装置项目报告
1. 项目背景

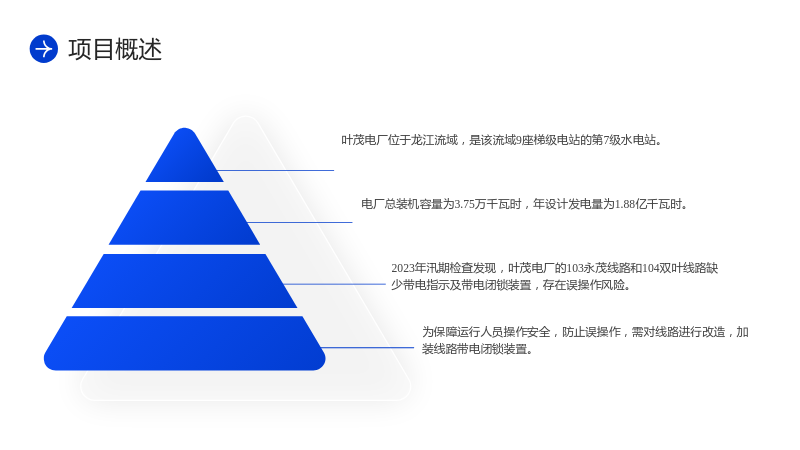

1.1 项目概述
- 叶茂电厂位于龙江流域，是该流域9座梯级电站的第7级水电站。
- 电厂总装机容量为3.75万千瓦时，年设计发电量为1.88亿千瓦时。
- 2023年汛期检查发现，叶茂电厂的103永茂线路和104双叶线路缺少带电指示及带电闭锁装置，存在误操作风险。
- 为保障运行人员操作安全，防止误操作，需对线路进行改造，加装线路带电闭锁装置。
1.2 项目必要性
1.2.1 设备老化问题
- 叶茂电厂计算机监控系统自2014年技改更换后已近10年。
- 永茂线开关103QF和双叶线开关104QF因监控系统老化已失去自动准同期功能，只能进行手动合闸。
- 维修、调试费用较高，约8万元。
- 监控系统技改已纳入“五年滚动计划”，购置线路带电闭锁装置可提高手动并网的安全性。
1.2.2 误操作风险
- 2023年汛中检查发现，线路全停检修操作中存在误操作风险。
- 线路侧隔离刀闸在断开后，监控系统逻辑闭锁、五防装置、接地刀机械闭锁不能有效避免线路对端带电本站合接地刀闸的恶性误操作事故。
- 安装线路带电闭锁装置后，将有效遏制线路误操作事件。
1.2.3 验电棒失效问题
- 在线路全停检修操作中，验电棒失效可能导致带电合接地刀闸的恶性误操作事故。

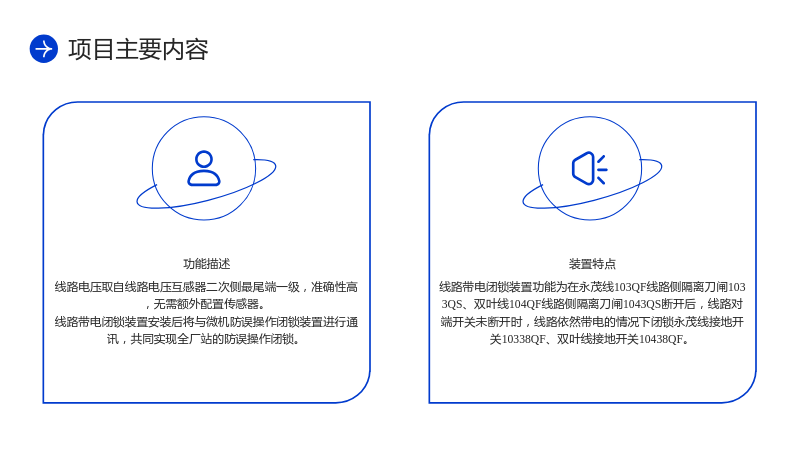

1.3 项目主要内容
1.3.1 功能描述
- 线路带电闭锁装置功能为在永茂线103QF线路侧隔离刀闸1033QS、双叶线104QF线路侧隔离刀闸1043QS断开后，线路对端开关未断开时，线路依然带电的情况下闭锁永茂线接地开关10338QF、双叶线接地开关10438QF。
1.3.2 装置特点
- 线路电压取自线路电压互感器二次侧最尾端一级，准确性高，无需额外配置传感器。
- 线路带电闭锁装置安装后将与微机防误操作闭锁装置进行通讯，共同实现全厂站的防误操作闭锁。
1.4 产品外观
1.4.1 外观描述
- GSW1F显示单元外形图显示，抱箍直径大：280mm～340mm，小：185mm～225mm。
- GSW1F主机塑壳设计为翻盖式，面板上有三个带电状态指示灯、三个工作状态指示灯、一个测试按钮、一个电脑钥匙接口等。
1.5 装置特点
1.5.1 装置优势
- 安装方便，操作简单。
- 满足JB/T7827-1995《高压开关设备用电磁锁通用技术条件》标准“自动复位”的闭锁装置。
- 闭锁装置在自动复位闭锁状态下，锁片具有锁死机制，不可撬动。
- PT信号端与显示单元有线连接，显示单元集中供电，安装维护方便。
- 内嵌线圈超温保护开关，具备热保护功能，防止线圈烧毁问题。
- 采用低功耗设计技术，可选择外部电源供电型号，也可选择电池供电型号。
- 装置具有带电状态闪光显示、闭锁显示、连续自检、带电闭锁接点输出、故障闭锁接点输出等诸多功能。
- 具有无线编码的防误钥匙验电接口，可与电磁锁、机械程序锁、微机防误闭锁系统等配合，实施强制闭锁，防止电气误操作。

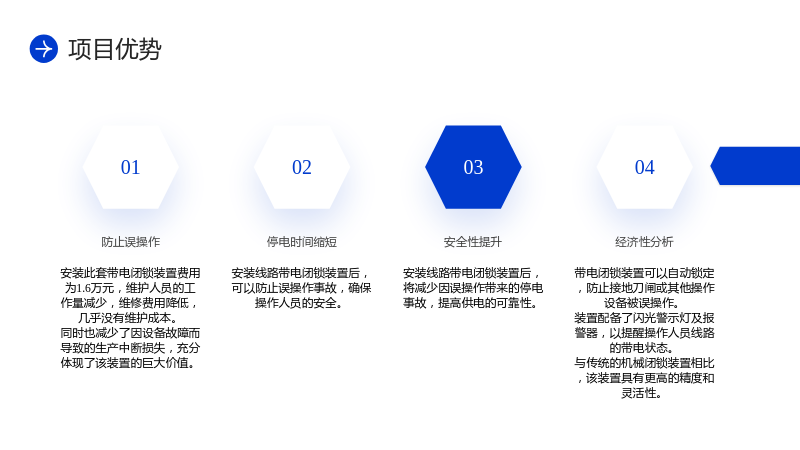

1.6 项目优势
1.6.1 防止误操作
- 安装线路带电闭锁装置后，可以防止误操作事故，确保操作人员的安全。
1.6.2 停电时间缩短
- 安装线路带电闭锁装置后，将减少因误操作带来的停电事故，提高供电的可靠性。
1.6.3 安全性提升
- 带电闭锁装置可以自动锁定，防止接地刀闸或其他操作设备被误操作。
- 装置配备了闪光警示灯及报警器，以提醒操作人员线路的带电状态。
- 与传统的机械闭锁装置相比，该装置具有更高的精度和灵活性。
1.6.4 经济性分析
- 安装此套带电闭锁装置费用为1.6万元，维护人员的工作量减少，维修费用降低，几乎没有维护成本。
- 同时也减少了因设备故障而导致的生产中断损失，充分体现了该装置的巨大价值。
1.7 结论
- 叶茂电厂成功打造了一套先进、可靠且极具实用价值的线路带电闭锁系统。
- 该系统全面提升了叶茂电厂线路操作的安全性，为电厂的稳定运行提供了坚实保障。
- 其高可靠性和准确性有效降低了误操作风险。
- 我们坚信“线路带电闭锁装置”将为叶茂电厂的持续发展保驾护航。
