河流水面流速测量系统的设计与实现
1. 绪论

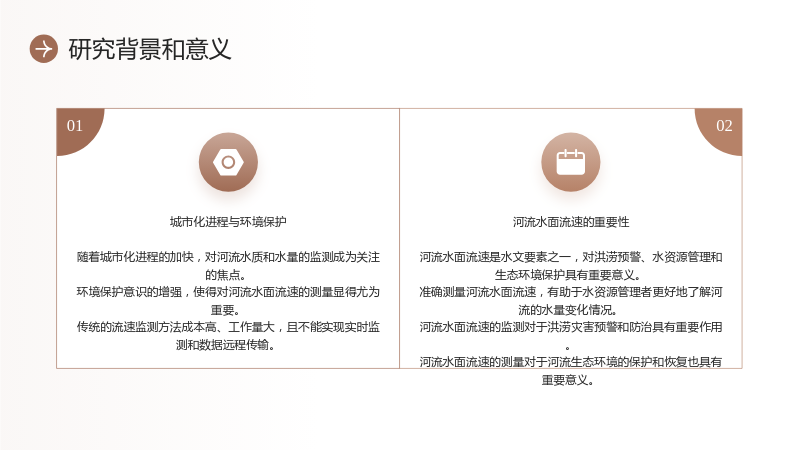

1.1 研究背景和意义
1.1.1 城市化进程与环境保护
- 随着城市化进程的加快，对河流水质和水量的监测成为关注的焦点。
- 环境保护意识的增强，使得对河流水面流速的测量显得尤为重要。
- 传统的流速监测方法成本高、工作量大，且不能实现实时监测和数据远程传输。
1.1.2 河流水面流速的重要性
- 河流水面流速是水文要素之一，对洪涝预警、水资源管理和生态环境保护具有重要意义。
- 准确测量河流水面流速，有助于水资源管理者更好地了解河流的水量变化情况。
- 河流水面流速的监测对于洪涝灾害预警和防治具有重要作用。
- 河流水面流速的测量对于河流生态环境的保护和恢复也具有重要意义。
1.2 国内外研究现状
1.2.1 国内研究现状
- 中国水利水电科学研究院提出基于超声波的河流水面流速测量方法。
- 清华大学研发基于声纳技术的水流测量系统。
- 南京水利科学研究院提出基于激光雷达的水面流速测量方法。
1.2.2 国外研究现状
- 美国加州大学伯克利分校开发基于GPS的河流水面流速测量系统。
- 日本东京大学提出基于声学多普勒效应的水流测量方法。
- 英国剑桥大学设计基于图像处理的水面流速测量系统。
1.3 研究的主要方法
1.3.1 理论分析
- 对单片机、传感器以及各个模块的工作原理进行深入分析。
- 建立系统的理论框架，为后续研究提供基础。
1.3.2 模拟分析
- 使用计算机模拟单片机系统的工作情况。
- 评估系统的性能和可靠性，为实验设计提供重要参考。
1.3.3 技术比较
- 对不同单片机设计方案进行详细比较。
- 选择最适合系统需求的单片机方案，以提高系统的效率和性能。
1.3.4 实验设计
- 进行实际的硬件和软件实验，验证理论分析和模拟分析的结果。
- 调整和优化系统，以确保最终的河流水面流速测量系统具有稳定性、性能优越和实际可行性。
1.4 研究工作安排
1.4.1 绪论
- 强调河流水面流速测量系统在当今科技发展中的重要性。
- 分析现有河流水面流速测量系统存在的问题，为研究提供背景。
- 明确研究目的与意义，为后续工作奠定基础。
1.4.2 方案设计
- 对系统功能进行分析，详细说明硬件模块的选型过程。
- 阐述整体系统的设计方案，为后续硬件和软件设计提供蓝图。
1.4.3 硬件设计
- 阐述硬件电路的构成，包括单片机和传感器等组件。
- 详细说明各个组件的功能和连接方式，提高对系统硬件实现的理解。
1.4.4 软件设计
- 对系统进行模块划分，详细描述各模块的功能实现。
- 阐述整体软件架构和流程，了解系统的工作原理和软件实现的关键细节。
1.4.5 系统调试
- 进行硬件电路连接的测试和软件的调试工作。
- 呈现实际测试结果，包括硬件的正常运行验证和软件调试的具体成果。
1.4.6 总结
- 对研究结果进行全面总结，包括整体设计方案、硬件电路设计、软件设计和系统调试结果。
2. 方案的设计
2.1 系统功能分析
2.1.1 自动检测功能
- 系统可以自动检测水流速数据和水位数据。
- 实时显示检测结果，便于用户观察和分析。
2.1.2 无线通信功能
- 使用无线通信模块连接云平台，把测量的数据上传到云平台中进行显示。
2.2 主控芯片选型
2.2.1 STM32F103C8T6单片机
- 32位ARM Cortex-M3内核，高性能、低功耗。
- 支持多种时钟源和时钟分频器，典型工作频率为72 MHz。
- 拥有Flash存储器和SRAM，以及丰富的通信接口和模拟数字外设。
2.2.2 STC89C52单片机
- 基于Intel 8051架构的8位CPU，经典架构在嵌入式系统中得到广泛应用。
- 典型工作频率为11.0592 MHz，适用于多种嵌入式应用。
- 拥有4 KB的Flash存储器、256 Bytes的RAM和串行通信接口。
2.3 显示模块选型
2.3.1 OLED显示屏
- 小尺寸的OLED技术屏幕，提供128x64像素的分辨率。
- 自发光，不需要背光，在显示黑色时能够关闭像素，实现更深的黑色。
- 低功耗，适合一些对电池寿命要求较高的场景。
2.3.2 LCD1602显示屏
- 基于液晶显示技术的字符型液晶显示模块，16列2行，总计32个字符显示位置。
- 支持背光，在低光照条件下仍然可见。
- 使用并行方式进行数据和命令的传输，需要多个引脚来传递控制信号和数据。
2.4 水流速检测模块选型
2.4.1 KEYES 6分霍尔水流量传感器
- 基于霍尔效应原理，通过检测水流中的磁场变化来计算流速。
- 响应速度快，能够实时检测液体流速变化，体积小、结构简单。
2.4.2 涡轮流量传感器
- 常用于测量液体流量，基于涡轮运动原理。
- 传感器的信号处理电路用于接收传感器输出的信号，并将其转换为数字信号进行处理。
2.5 无线通信模块选型
2.5.1 ESP8266
- 低成本、高性能的Wi-Fi模块，支持多种无线通信协议。
- 内置高性能的32位Tensilica L106处理器，工作频率可达80MHz。
- 具有丰富的外设接口，包括通用输入输出（GPIO）、串行外设接口（SPI）、I2C总线接口等。
2.5.2 HC-05蓝牙串口模块
- 常用的蓝牙串口模块，可用于在电子设备之间建立串行通信连接。
- 工作在2.4GHz频段，符合蓝牙2.0标准，支持串口通信。
2.6 总方案设计
2.6.1 系统构成
- 单片机模块：STM32F103C8T6单片机，作为主控芯片。
- 显示模块：OLED显示屏，用于显示检测结果。
- 水流速检测模块：KEYES 6分霍尔水流量传感器，用于检测水流速。
- 无线通信模块：ESP8266 Wi-Fi模块，用于数据传输。
- 电源模块：为整个系统供电。
- 晶振电路：为单片机提供时钟信号。
2.6.2 系统工作原理
- 水流速检测模块实时检测水流速和水位数据。
- 单片机对检测数据进行处理，并通过无线通信模块上传至云平台。
- 用户可以通过云平台查看实时数据，进行分析和处理。
- 系统采用模块化设计，便于扩展和维护。
3. 硬件设计
3.1 主控模块电路设计
3.1.1 STM32F103C8T6单片机特性
- 32位ARM Cortex-M3内核，高性能、低功耗。
- 内置64KB的闪存（Flash）和20KB的随机存取存储器（SRAM）。
- 支持多种外设接口，如USART、SPI、I2C、定时器、ADC、DAC、PWM输出等。
3.1.2 主控模块电路设计
- 电源引脚VDD和VSS，连接正极电源和地。
- RESET引脚，用于对单片机进行复位操作。
- PAx、PBx、PCx等引脚，用于通用输入输出（GPIO）。
3.2 晶振电路设计
3.2.1 晶振电路作用
- 为单片机提供稳定的时钟信号，使其能够正常运行。
- 晶振的频率决定了单片机运行的速度，晶振的稳定性对单片机的工作也有很大的影响。
3.2.2 晶振电路设计
- 32.768KHz的低速时钟晶振电路，用于提供低速时钟信号。
- 8MHz的高速时钟晶振电路，用于提供高速时钟信号。
- 加入稳压电路、滤波电路等组成部分，以保证晶体振荡的稳定性和减少噪声干扰。
3.3 显示电路设计
3.3.1 OLED显示屏特性
- 小尺寸的OLED技术屏幕，自发光，不需要背光。
- 提供128x64像素的分辨率，适合显示简单的图形和文本信息。
3.3.2 显示电路设计
- OLED显示屏的VCC引脚接上系统3.3V电源。
- GND引脚接地，确保整个电路的电平参考为零。
- OLED显示屏的SCL和SDA端口分别接上单片机的PB8和PB9端口，用于数据传输。
- 时钟引脚与I2C总线通信协议相关联，确保数据传输的同步性。
