电控单体组合泵试验台架结构设计

1. 研究背景与意义

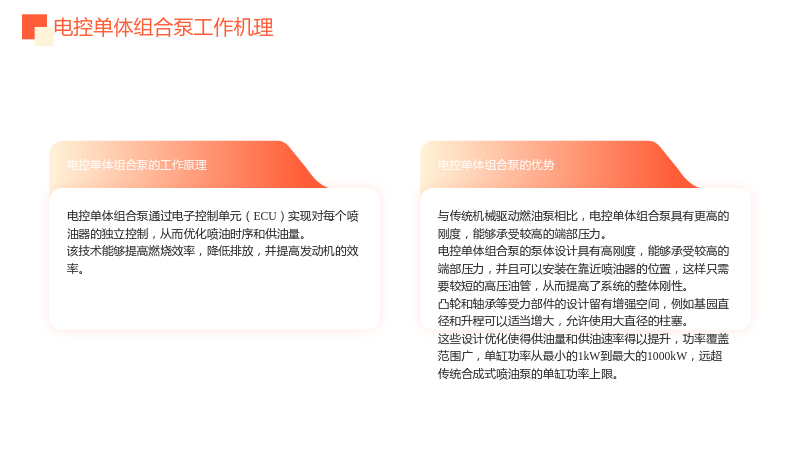

1.1 电控单体组合泵工作机理

1.1.1 电控单体组合泵的工作原理

• 电控单体组合泵通过电子控制单元（ECU）实现对每个喷油器的独立控制，从而优化喷油时序和供油量。
• 该技术能够提高燃烧效率，降低排放，并提高发动机的效率。

1.1.2 电控单体组合泵的优势

• 与传统机械驱动燃油泵相比，电控单体组合泵具有更高的刚度，能够承受较高的端部压力。
• 电控单体组合泵的泵体设计具有高刚度，能够承受较高的端部压力，并且可以安装在靠近喷油器的位置，这样只需要较短的高压油管，从而提高了系统的整体刚性。
• 凸轮和轴承等受力部件的设计留有增强空间，例如基园直径和升程可以适当增大，允许使用大直径的柱塞。
• 这些设计优化使得供油量和供油速率得以提升，功率覆盖范围广，单缸功率从最小的1kW到最大的1000kW，远超传统合成式喷油泵的单缸功率上限。

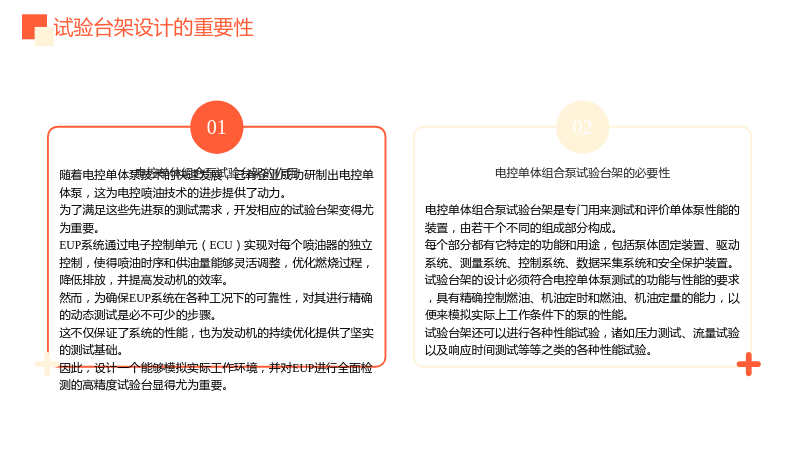

1.2 试验台架设计的重要性

1.2.1 电控单体组合泵试验台架的作用

• 电控单体组合泵试验台架是专门用来测试和评价单体泵性能的装置，由若干个不同的组成部分构成。
• 每个部分都有它特定的功能和用途，包括泵体固定装置、驱动系统、测量系统、控制系统、数据采集系统和安全保护装置。
• 试验台架的设计必须符合电控单体泵测试的功能与性能的要求，具有精确控制燃油、机油定时和燃油、机油定量的能力，以便来模拟实际上工作条件下的泵的性能。
• 试验台架还可以进行各种性能试验，诸如压力测试、流量试验以及响应时间测试等等之类的各种性能试验。

1.2.2 电控单体组合泵试验台架的必要性

• 随着电控单体泵技术的快速发展，已有企业成功研制出电控单体泵，这为电控喷油技术的进步提供了动力。
• 为了满足这些先进泵的测试需求，开发相应的试验台架变得尤为重要。
• EUP系统通过电子控制单元（ECU）实现对每个喷油器的独立控制，使得喷油时序和供油量能够灵活调整，优化燃烧过程，降低排放，并提高发动机的效率。
• 然而，为确保EUP系统在各种工况下的可靠性，对其进行精确的动态测试是必不可少的步骤。
• 这不仅保证了系统的性能，也为发动机的持续优化提供了坚实的测试基础。
• 因此，设计一个能够模拟实际工作环境，并对EUP进行全面检测的高精度试验台显得尤为重要。

2. 单体泵试验台架的设计和结构

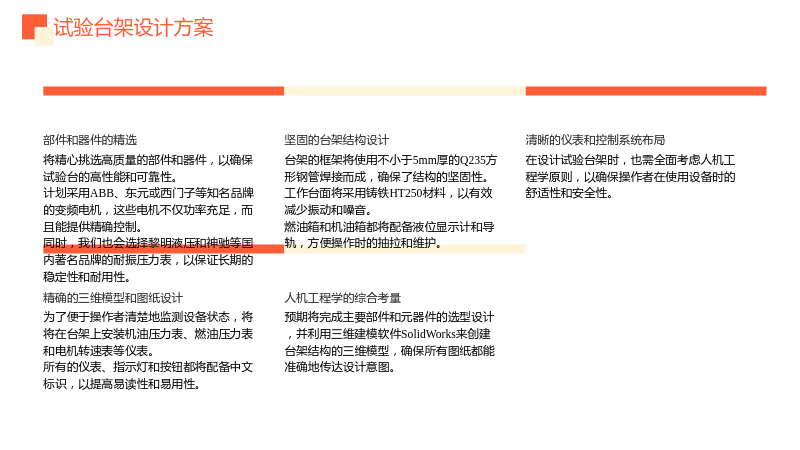

2.1 试验台架设计方案

2.1.1 部件和器件的精选

• 将精心挑选高质量的部件和器件，以确保试验台的高性能和可靠性。
• 计划采用ABB、东元或西门子等知名品牌的变频电机，这些电机不仅功率充足，而且能提供精确控制。
• 同时，我们也会选择黎明液压和神驰等国内著名品牌的耐振压力表，以保证长期的稳定性和耐用性。

2.1.2 坚固的台架结构设计

• 台架的框架将使用不小于5mm厚的Q235方形钢管焊接而成，确保了结构的坚固性。
• 工作台面将采用铸铁HT250材料，以有效减少振动和噪音。
• 燃油箱和机油箱都将配备液位显示计和导轨，方便操作时的抽拉和维护。

2.1.3 清晰的仪表和控制系统布局

• 为了便于操作者清楚地监测设备状态，将将在台架上安装机油压力表、燃油压力表和电机转速表等仪表。
• 所有的仪表、指示灯和按钮都将配备中文标识，以提高易读性和易用性。

2.1.4 精确的三维模型和图纸设计

• 预期将完成主要部件和元器件的选型设计，并利用三维建模软件SolidWorks来创建台架结构的三维模型，确保所有图纸都能准确地传达设计意图。

2.1.5 人机工程学的综合考量

• 在设计试验台架时，也需全面考虑人机工程学原则，以确保操作者在使用设备时的舒适性和安全性。

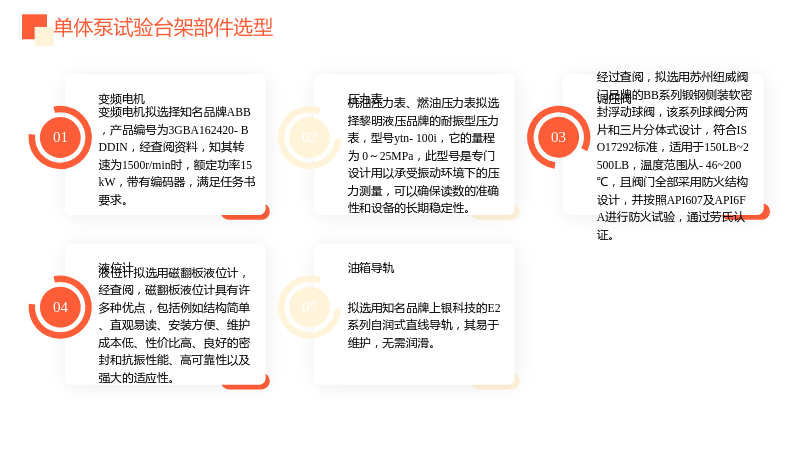

2.2 单体泵试验台架部件选型

2.2.1 变频电机

• 变频电机拟选择知名品牌ABB，产品编号为3GBA162420-BDDIN，经查阅资料，知其转速为1500r/min时，额定功率15kW，带有编码器，满足任务书要求。

2.2.2 压力表

• 机油压力表、燃油压力表拟选择黎明液压品牌的耐振型压力表，型号ytn-100i，它的量程为 0～25MPa，此型号是专门设计用以承受振动环境下的压力测量，可以确保读数的准确性和设备的长期稳定性。

2.2.3 调压阀

• 经过查阅，拟选用苏州纽威阀门品牌的BB系列锻钢侧装软密封浮动球阀，该系列球阀分两片和三片分体式设计，符合ISO17292标准，适用于150LB~2500LB，温度范围从-46~200℃，且阀门全部采用防火结构设计，并按照API607及API6FA进行防火试验，通过劳氏认证。

2.2.4 液位计

• 液位计拟选用磁翻板液位计，经查阅，磁翻板液位计具有许多种优点，包括例如结构简单、直观易读、安装方便、维护成本低、性价比高、良好的密封和抗振性能、高可靠性以及强大的适应性。

2.2.5 油箱导轨

• 拟选用知名品牌上银科技的E2 系列自润式直线导轨，其易于维护，无需润滑。

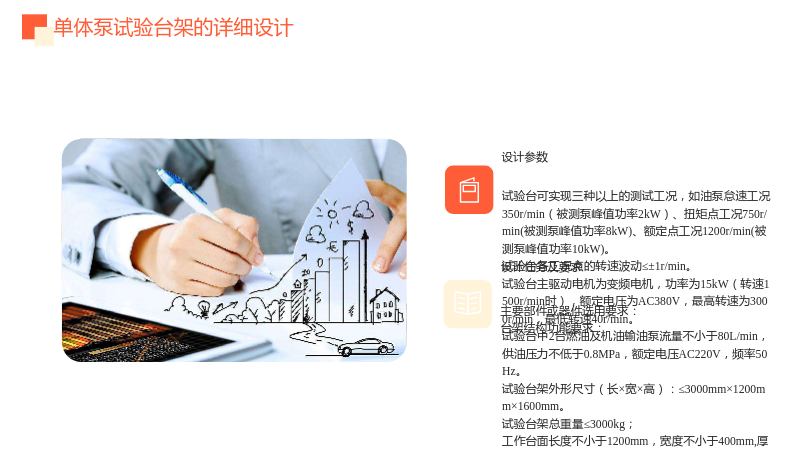

2.3 单体泵试验台架的详细设计

2.3.1 设计参数

• 试验台可实现三种以上的测试工况，如油泵怠速工况350r/min（被测泵峰值功率2kW）、扭矩点工况750r/min(被测泵峰值功率8kW)、额定点工况1200r/min(被测泵峰值功率10kW)。
• 试验台各工况点的转速波动≤±1r/min。
• 试验台主驱动电机为变频电机，功率为15kW（转速1500r/min时），额定电压为AC380V，最高转速为3000r/min，最低转速40r/min。
• 试验台中2台燃油及机油输油泵流量不小于80L/min，供油压力不低于0.8MPa，额定电压AC220V，频率50Hz。
• 试验台架外形尺寸（长×宽×高）：≤3000mm×1200mm×1600mm。
• 试验台架总重量≤3000kg；
• 工作台面长度不小于1200mm，宽度不小于400mm,厚度不低于100mm，T型槽数量不小于3道。

2.3.2 设计任务及要求

• 主要部件或器件选用要求：
  • 变频电机额定功率不低于15kW（转速1500r/min时）且带编码器,电机要求选用知名品牌如ABB、东元或西门子；
  • 台架燃油及机油压力显示的压力表要求选用耐振型，选用国内知名品牌如黎明液压、神驰等；
  • 调压阀、液压管路、液位计、液压接头、门锁、拉手、急停开关、状态指示灯及油箱导轨等要求选择国内优质厂家。
• 台架结构功能要求：
  • 台架框架要求采用壁厚不小于5mm的Q235方形钢管焊接而成，工作台要求采用铸铁HT250材料制作，蒙皮及门窗采用2mm厚Q235钢板折弯制成，门锁及拉手要求选用不锈钢件。
  • 配置燃油箱及机油燃油箱，燃油箱容量不小于200L，机油箱容量不小于150L，两个油箱要求设置液位显示计且设置有导轨，加油或者清洗时可抽拉出来操作。
  • 台架显眼位置需设有机油压力表、燃油压力表、电机转速表、台架工作指示灯、燃油供油状态指示灯、机油供油状态指示灯及台架急停按钮等，且各仪表、指示灯及按钮处设置中文标识。

3. 电控单体组合泵试验台架的应用前景

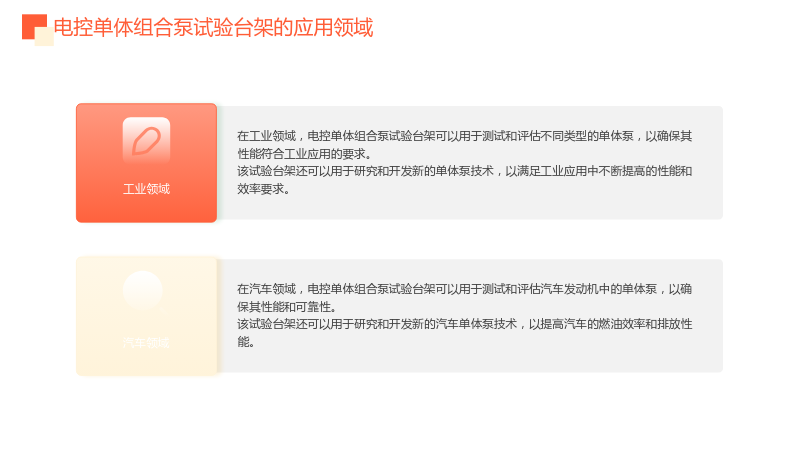

3.1 电控单体组合泵试验台架的应用领域

3.1.1 工业领域

• 在工业领域，电控单体组合泵试验台架可以用于测试和评估不同类型的单体泵，以确保其性能符合工业应用的要求。
• 该试验台架还可以用于研究和开发新的单体泵技术，以满足工业应用中不断提高的性能和效率要求。

3.1.2 汽车领域

• 在汽车领域，电控单体组合泵试验台架可以用于测试和评估汽车发动机中的单体泵，以确保其性能和可靠性。
• 该试验台架还可以用于研究和开发新的汽车单体泵技术，以提高汽车的燃油效率和排放性能。

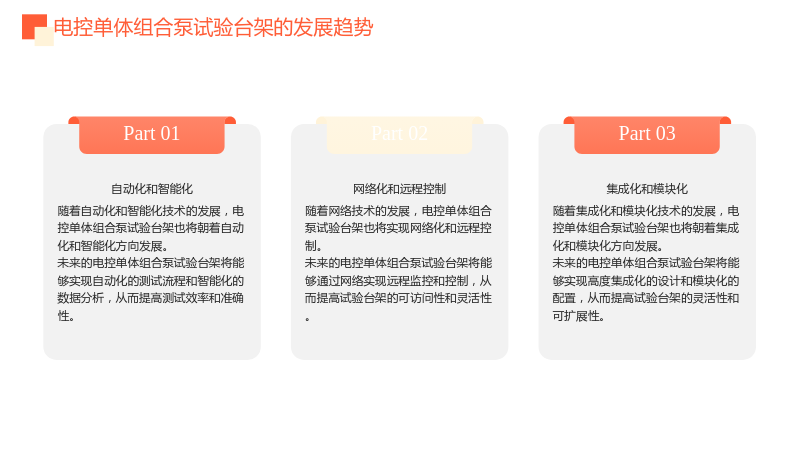

3.2 电控单体组合泵试验台架的发展趋势

3.2.1 自动化和智能化

• 随着自动化和智能化技术的发展，电控单体组合泵试验台架也将朝着自动化和智能化方向发展。
• 未来的电控单体组合泵试验台架将能够实现自动化的测试流程和智能化的数据分析，从而提高测试效率和准确性。

3.2.2 网络化和远程控制

• 随着网络技术的发展，电控单体组合泵试验台架也将实现网络化和远程控制。
• 未来的电控单体组合泵试验台架将能够通过网络实现远程监控和控制，从而提高试验台架的可访问性和灵活性。

3.2.3 集成化和模块化

• 随着集成化和模块化技术的发展，电控单体组合泵试验台架也将朝着集成化和模块化方向发展。
• 未来的电控单体组合泵试验台架将能够实现高度集成化的设计和模块化的配置，从而提高试验台架的灵活性和可扩展性。

4. 总结与展望

4.1 总结

• 电控单体组合泵试验台架是专门用来测试和评价单体泵性能的装置，由若干个不同的组成部分构成。
• 每个部分都有它特定的功能和用途，包括泵体固定装置、驱动系统、测量系统、控制系统、数据采集系统和安全保护装置。
• 试验台架的设计必须符合电控单体泵测试的功能与性能的要求，具有精确控制燃油、机油定时和燃油、机油定量的能力，以便来模拟实际上工作条件下的泵的性能。
• 试验台架还可以进行各种性能试验，诸如压力测试、流量试验以及响应时间测试等等之类的各种性能试验。
• 电控单体组合泵试验台架在工业和汽车领域具有广泛的应用前景，可以用于测试和评估不同类型的单体泵，以确保其性能符合应用的要求。
• 随着自动化和智能化技术的发展，电控单体组合泵试验台架也将朝着自动化和智能化方向发展，实现自动化的测试流程和智能化的数据分析。
• 未来的电控单体组合泵试验台架将能够通过网络实现远程监控和控制，提高试验台架的可访问性和灵活性。

4.2 展望

• 电控单体组合泵试验台架在未来将继续发展，以满足不断提高的性能和效率要求。
• 随着新技术的发展，如集成化和模块化技术，电控单体组合泵试验台架将能够实现高度集成化的设计和模块化的配置，提高试验台架的灵活性和可扩展性。
• 电控单体组合泵试验台架的应用领域也将继续扩大，不仅限于工业和汽车领域，还将拓展到其他领域，如航空航天、能源等。
• 电控单体组合泵试验台架的发展将为内燃机燃油系统的设计水平提供重要支持，推动动力设备制造业的发展，同时对于节能减排和环境保护也具有积极意义。
