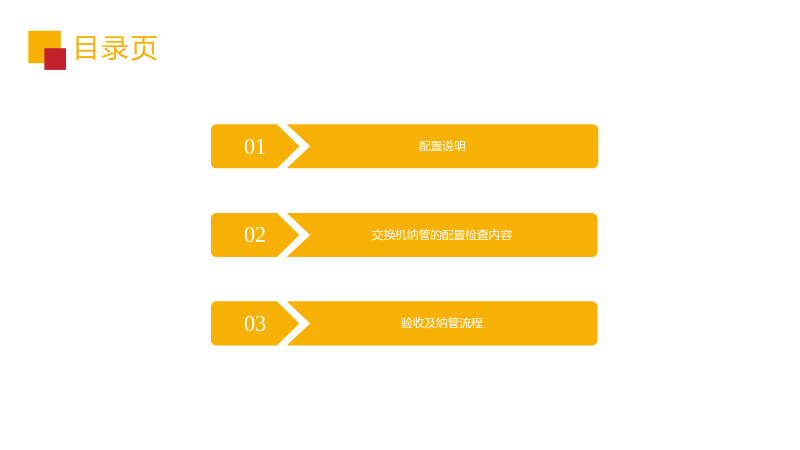

专线交换机验收及纳管指导

1. 配置说明

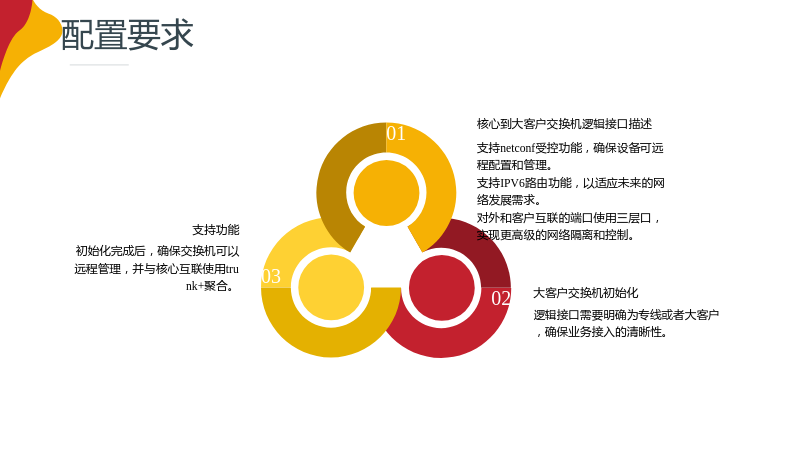

1.1 配置要求

1.1.1 核心到大客户交换机逻辑接口描述

• 逻辑接口需要明确为专线或者大客户，确保业务接入的清晰性。

1.1.2 大客户交换机初始化

• 初始化完成后，确保交换机可以远程管理，并与核心互联使用trunk+聚合。

1.1.3 支持功能

• 支持netconf受控功能，确保设备可远程配置和管理。
• 支持IPV6路由功能，以适应未来的网络发展需求。
• 对外和客户互联的端口使用三层口，实现更高级的网络隔离和控制。

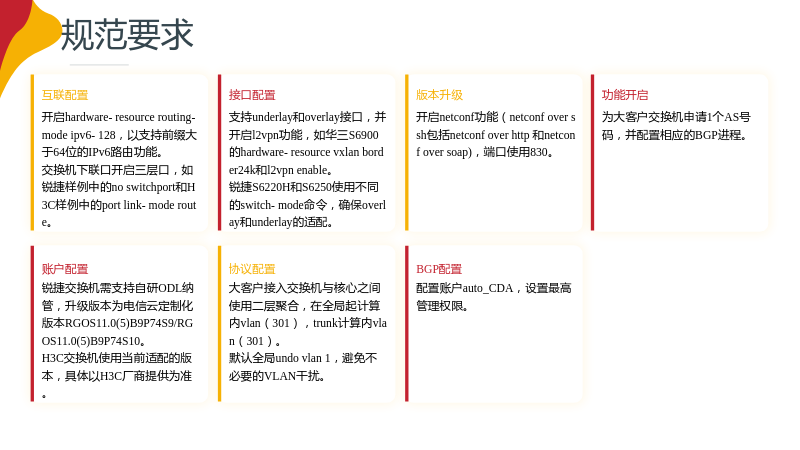

1.2 规范要求

1.2.1 互联配置

• 大客户接入交换机与核心之间使用二层聚合，在全局起计算内vlan（301），trunk计算内vlan（301）。
• 默认全局undo vlan 1，避免不必要的VLAN干扰。

1.2.2 接口配置

• 支持underlay和overlay接口，并开启l2vpn功能，如华三S6900的hardware-resource vxlan border24k和l2vpn enable。
• 锐捷S6220H和S6250使用不同的switch-mode命令，确保overlay和underlay的适配。

1.2.3 版本升级

• 锐捷交换机需支持自研ODL纳管，升级版本为电信云定制化版本RGOS11.0(5)B9P74S9/RGOS11.0(5)B9P74S10。
• H3C交换机使用当前适配的版本，具体以H3C厂商提供为准。

1.2.4 功能开启

• 开启hardware-resource routing-mode ipv6-128，以支持前缀大于64位的IPv6路由功能。
• 交换机下联口开启三层口，如锐捷样例中的no switchport和H3C样例中的port link-mode route。

1.2.5 账户配置

• 配置账户auto_CDA，设置最高管理权限。

1.2.6 协议配置

• 开启netconf功能（netconf over ssh包括netconf over http 和netconf over soap)，端口使用830。

1.2.7 BGP配置

• 为大客户交换机申请1个AS号码，并配置相应的BGP进程。

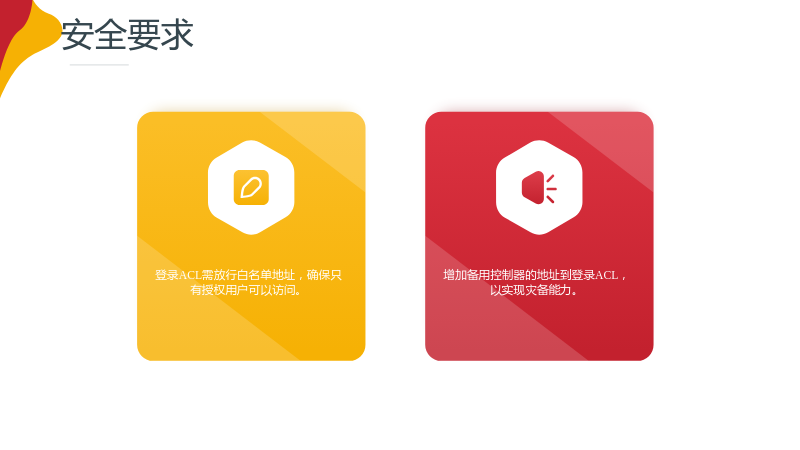

1.3 安全要求

• 登录ACL需放行白名单地址，确保只有授权用户可以访问。
• 增加备用控制器的地址到登录ACL，以实现灾备能力。

2. 交换机纳管的配置检查内容

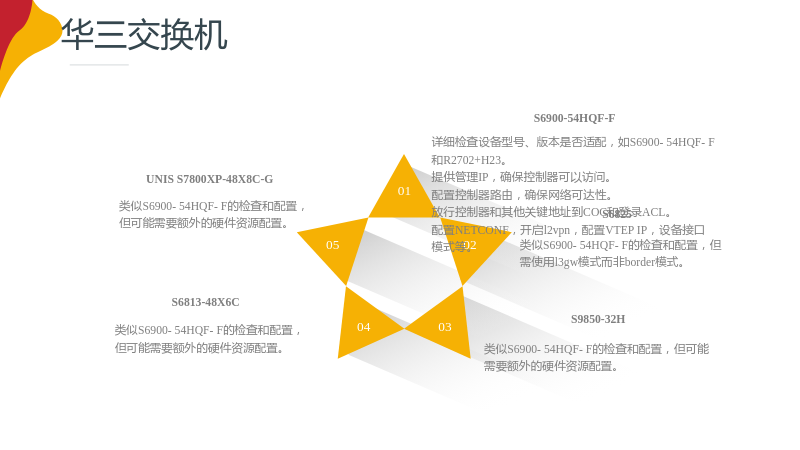

2.1 华三交换机

2.1.1 S6900-54HQF-F

• 详细检查设备型号、版本是否适配，如S6900-54HQF-F和R2702+H23。
• 提供管理IP，确保控制器可以访问。
• 配置控制器路由，确保网络可达性。
• 放行控制器和其他关键地址到COC和登录ACL。
• 配置NETCONF，开启l2vpn，配置VTEP IP，设备接口模式等。

2.1.2 S6825

• 类似S6900-54HQF-F的检查和配置，但需使用l3gw模式而非border模式。

2.1.3 S9850-32H

• 类似S6900-54HQF-F的检查和配置，但可能需要额外的硬件资源配置。

2.1.4 S6813-48X6C

• 类似S6900-54HQF-F的检查和配置，但可能需要额外的硬件资源配置。

2.1.5 UNIS S7800XP-48X8C-G

• 类似S6900-54HQF-F的检查和配置，但可能需要额外的硬件资源配置。

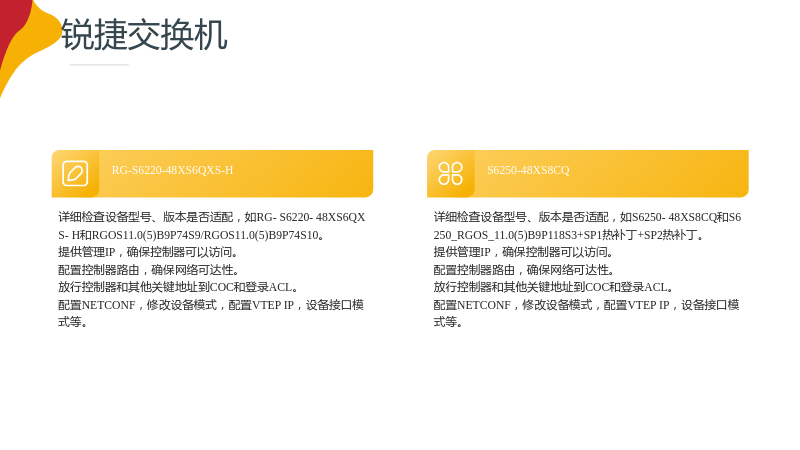

2.2 锐捷交换机

2.2.1 RG-S6220-48XS6QXS-H

• 详细检查设备型号、版本是否适配，如RG-S6220-48XS6QXS-H和RGOS11.0(5)B9P74S9/RGOS11.0(5)B9P74S10。
• 提供管理IP，确保控制器可以访问。
• 配置控制器路由，确保网络可达性。
• 放行控制器和其他关键地址到COC和登录ACL。
• 配置NETCONF，修改设备模式，配置VTEP IP，设备接口模式等。

2.2.2 S6250-48XS8CQ

• 详细检查设备型号、版本是否适配，如S6250-48XS8CQ和S6250_RGOS_11.0(5)B9P118S3+SP1热补丁+SP2热补丁。
• 提供管理IP，确保控制器可以访问。
• 配置控制器路由，确保网络可达性。
• 放行控制器和其他关键地址到COC和登录ACL。
• 配置NETCONF，修改设备模式，配置VTEP IP，设备接口模式等。

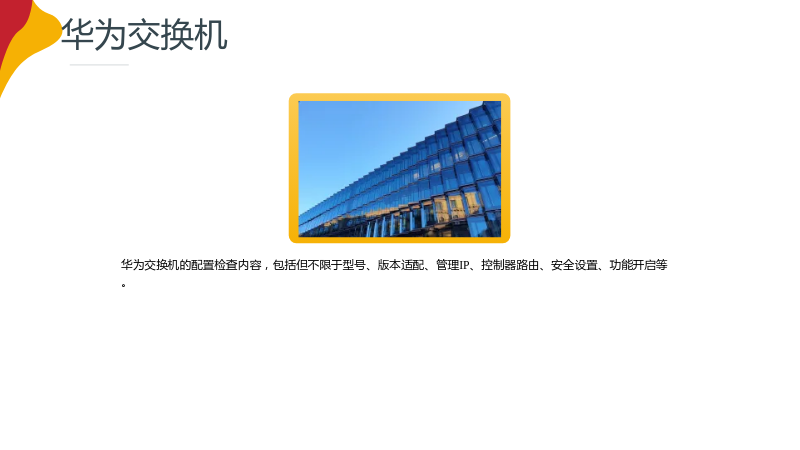

2.3 华为交换机

• 华为交换机的配置检查内容，包括但不限于型号、版本适配、管理IP、控制器路由、安全设置、功能开启等。

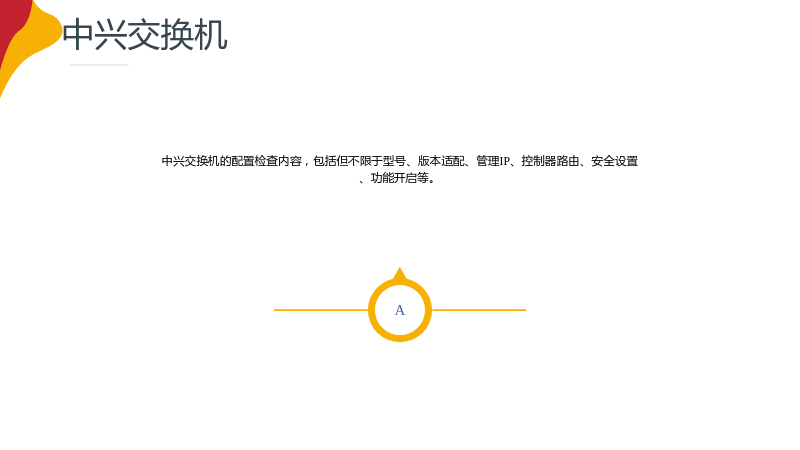

2.4 中兴交换机

• 中兴交换机的配置检查内容，包括但不限于型号、版本适配、管理IP、控制器路由、安全设置、功能开启等。

2.5 其他

• 除了上述品牌，可能还存在其他品牌的交换机需要配置检查，包括但不限于型号、版本适配、管理IP、控制器路由、安全设置、功能开启等。

3. 验收及纳管流程

3.1 验收流程

3.1.1 配置检查

• 对交换机的型号、版本、管理IP、控制器路由、安全设置、功能开启等进行详细的配置检查。

3.1.2 功能测试

• 对交换机的各种功能进行测试，如netconf、l2vpn、三层接口等，确保功能正常运行。

3.1.3 性能测试

• 对交换机的性能进行测试，如吞吐量、延迟等，确保满足业务需求。

3.1.4 安全性测试

• 对交换机的安全性进行测试，如登录ACL、防火墙规则等，确保网络的安全性。

3.1.5 故障处理

• 对交换机可能出现的故障进行处理，如配置错误、硬件故障等，确保网络的稳定性。

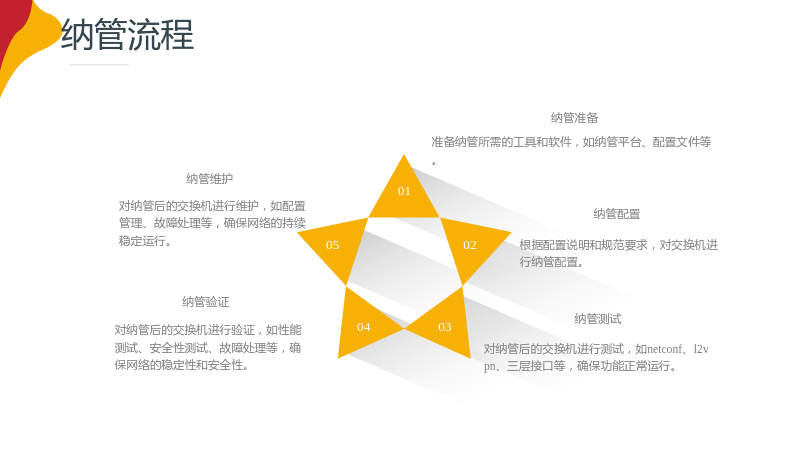

3.2 纳管流程

3.2.1 纳管准备

• 准备纳管所需的工具和软件，如纳管平台、配置文件等。

3.2.2 纳管配置

• 根据配置说明和规范要求，对交换机进行纳管配置。

3.2.3 纳管测试

• 对纳管后的交换机进行测试，如netconf、l2vpn、三层接口等，确保功能正常运行。

3.2.4 纳管验证

• 对纳管后的交换机进行验证，如性能测试、安全性测试、故障处理等，确保网络的稳定性和安全性。

3.2.5 纳管维护

• 对纳管后的交换机进行维护，如配置管理、故障处理等，确保网络的持续稳定运行。
