电荷耦合器件（CCD）的分辨率和调制传递函数（MTF）

1. CCD分辨率与MTF概述

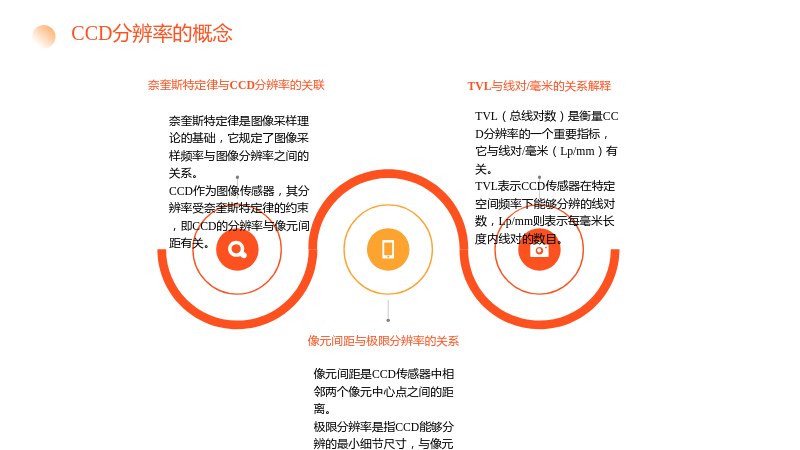

1.1 CCD分辨率的概念

1.1.1 奈奎斯特定律与CCD分辨率的关联

• 奈奎斯特定律是图像采样理论的基础，它规定了图像采样频率与图像分辨率之间的关系。
• CCD作为图像传感器，其分辨率受奈奎斯特定律的约束，即CCD的分辨率与像元间距有关。

1.1.2 像元间距与极限分辨率的关系

• 像元间距是CCD传感器中相邻两个像元中心点之间的距离。
• 极限分辨率是指CCD能够分辨的最小细节尺寸，与像元间距成反比。
• 公式：极限分辨率 < (1/2p) log/mm，其中p为像元间距。

1.1.3 TVL与线对/毫米的关系解释

• TVL（总线对数）是衡量CCD分辨率的一个重要指标，它与线对/毫米（Lp/mm）有关。
• TVL表示CCD传感器在特定空间频率下能够分辨的线对数，Lp/mm则表示每毫米长度内线对的数目。

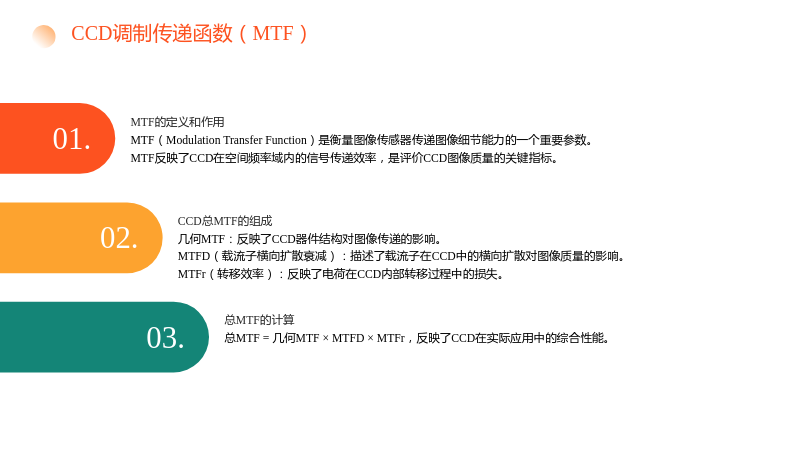

1.2 CCD调制传递函数（MTF）

1.2.1 MTF的定义和作用

• MTF（Modulation Transfer Function）是衡量图像传感器传递图像细节能力的一个重要参数。
• MTF反映了CCD在空间频率域内的信号传递效率，是评价CCD图像质量的关键指标。

1.2.2 CCD总MTF的组成

• 几何MTF：反映了CCD器件结构对图像传递的影响。
• MTFD（载流子横向扩散衰减）：描述了载流子在CCD中的横向扩散对图像质量的影响。
• MTFr（转移效率）：反映了电荷在CCD内部转移过程中的损失。

1.2.3 总MTF的计算

• 总MTF = 几何MTF × MTFD × MTFr，反映了CCD在实际应用中的综合性能。

2. MTF与空间频率的关系

2.1 MTF的空间频率依赖性

2.1.1 空间频率对MTF的影响

• 空间频率是描述图像细节丰富程度的一个重要参数，与图像的分辨率有关。
• 空间频率越高，图像细节越丰富，对CCD的MTF要求也越高。

2.1.2 总MTF随空间频率提高而下降的现象

• 随着空间频率的提高，CCD的总MTF会逐渐下降，导致图像细节传递效率降低。
• 这一现象是由于CCD器件内部噪声、几何MTF、MTFD和MTFFr等因素的影响。

2.1.3 图表展示MTF随空间频率变化的趋势

• 图表可以直观地展示CCD总MTF随空间频率变化的趋势，帮助理解MTF与空间频率的关系。

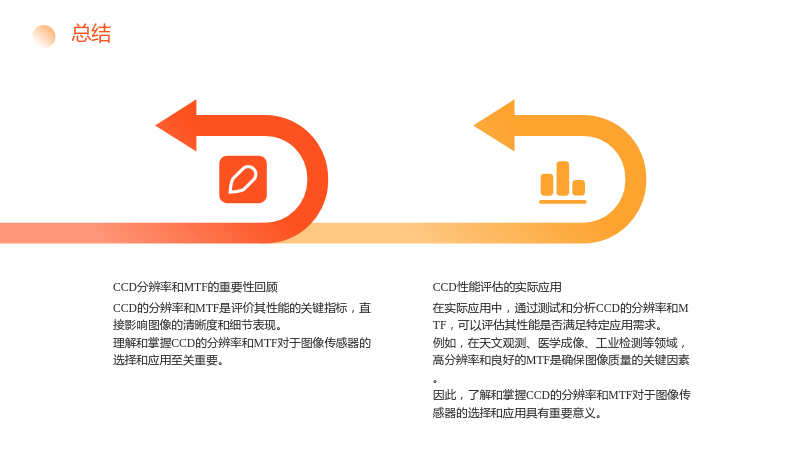

3. 结论

3.1 总结

3.1.1 CCD分辨率和MTF的重要性回顾

• CCD的分辨率和MTF是评价其性能的关键指标，直接影响图像的清晰度和细节表现。
• 理解和掌握CCD的分辨率和MTF对于图像传感器的选择和应用至关重要。

3.1.2 CCD性能评估的实际应用

• 在实际应用中，通过测试和分析CCD的分辨率和MTF，可以评估其性能是否满足特定应用需求。
• 例如，在天文观测、医学成像、工业检测等领域，高分辨率和良好的MTF是确保图像质量的关键因素。
• 因此，了解和掌握CCD的分辨率和MTF对于图像传感器的选择和应用具有重要意义。
