基于FPGA的图像识别系统设计

1. 绪论

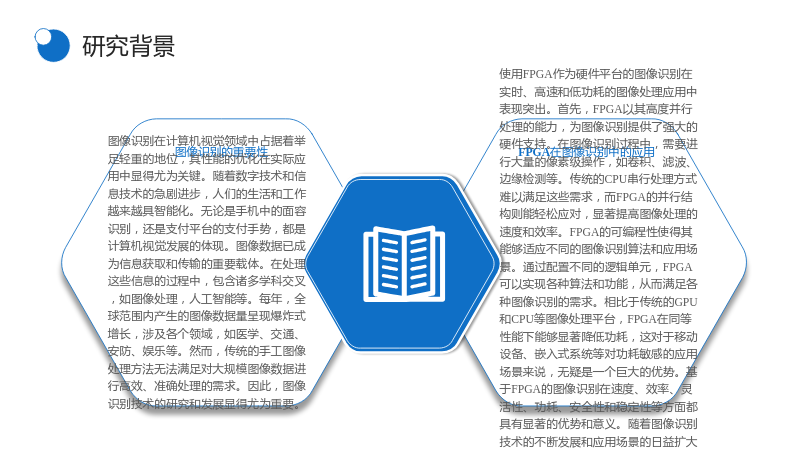

1.1 研究背景

1.1.1 图像识别的重要性

图像识别在计算机视觉领域中占据着举足轻重的地位，其性能的优化在实际应用中显得尤为关键。随着数字技术和信息技术的急剧进步，人们的生活和工作越来越具智能化。无论是手机中的面容识别，还是支付平台的支付手势，都是计算机视觉发展的体现。图像数据已成为信息获取和传输的重要载体。在处理这些信息的过程中，包含诸多学科交叉，如图像处理，人工智能等。每年，全球范围内产生的图像数据量呈现爆炸式增长，涉及各个领域，如医学、交通、安防、娱乐等。然而，传统的手工图像处理方法无法满足对大规模图像数据进行高效、准确处理的需求。因此，图像识别技术的研究和发展显得尤为重要。

1.1.2 FPGA在图像识别中的应用

使用FPGA作为硬件平台的图像识别在实时、高速和低功耗的图像处理应用中表现突出。首先，FPGA以其高度并行处理的能力，为图像识别提供了强大的硬件支持。在图像识别过程中，需要进行大量的像素级操作，如卷积、滤波、边缘检测等。传统的CPU串行处理方式难以满足这些需求，而FPGA的并行结构则能轻松应对，显著提高图像处理的速度和效率。FPGA的可编程性使得其能够适应不同的图像识别算法和应用场景。通过配置不同的逻辑单元，FPGA可以实现各种算法和功能，从而满足各种图像识别的需求。相比于传统的GPU和CPU等图像处理平台，FPGA在同等性能下能够显著降低功耗，这对于移动设备、嵌入式系统等对功耗敏感的应用场景来说，无疑是一个巨大的优势。基于FPGA的图像识别在速度、效率、灵活性、功耗、安全性和稳定性等方面都具有显著的优势和意义。随着图像识别技术的不断发展和应用场景的日益扩大，基于FPGA的图像识别将会有更加广阔的应用前景和市场需求。

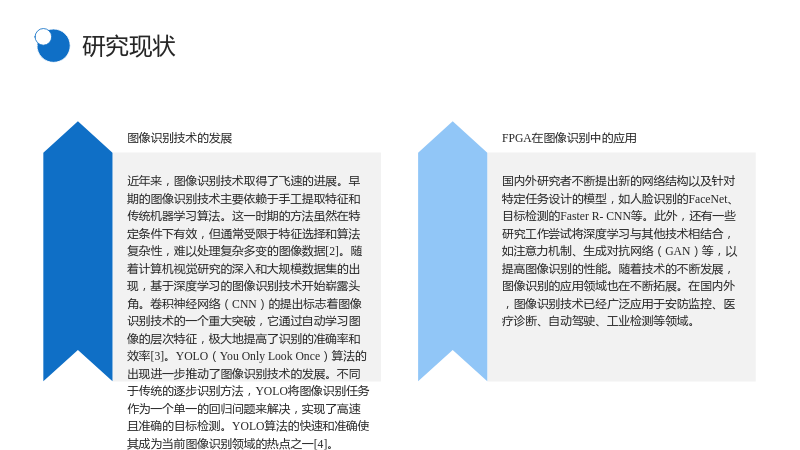

1.2 研究现状

1.2.1 图像识别技术的发展

近年来，图像识别技术取得了飞速的进展。早期的图像识别技术主要依赖于手工提取特征和传统机器学习算法。这一时期的方法虽然在特定条件下有效，但通常受限于特征选择和算法复杂性，难以处理复杂多变的图像数据[2]。随着计算机视觉研究的深入和大规模数据集的出现，基于深度学习的图像识别技术开始崭露头角。卷积神经网络（CNN）的提出标志着图像识别技术的一个重大突破，它通过自动学习图像的层次特征，极大地提高了识别的准确率和效率[3]。YOLO（You Only Look Once）算法的出现进一步推动了图像识别技术的发展。不同于传统的逐步识别方法，YOLO将图像识别任务作为一个单一的回归问题来解决，实现了高速且准确的目标检测。YOLO算法的快速和准确使其成为当前图像识别领域的热点之一[4]。

1.2.2 FPGA在图像识别中的应用

国内外研究者不断提出新的网络结构以及针对特定任务设计的模型，如人脸识别的FaceNet、目标检测的Faster R-CNN等。此外，还有一些研究工作尝试将深度学习与其他技术相结合，如注意力机制、生成对抗网络（GAN）等，以提高图像识别的性能。随着技术的不断发展，图像识别的应用领域也在不断拓展。在国内外，图像识别技术已经广泛应用于安防监控、医疗诊断、自动驾驶、工业检测等领域。

1.3 研究内容

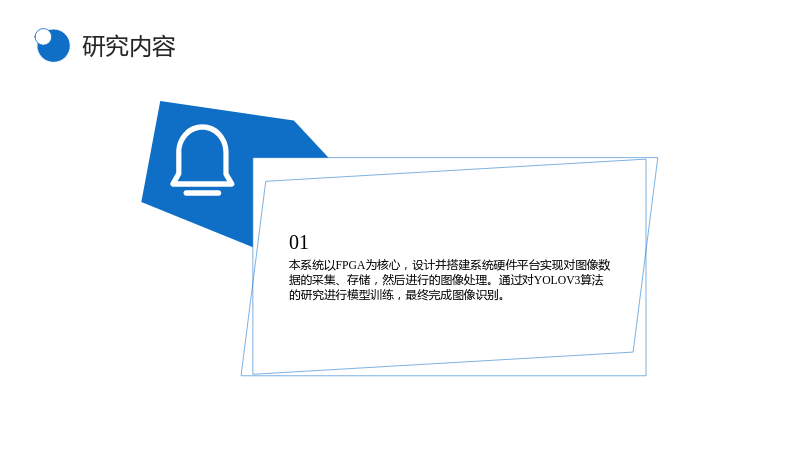

本系统以FPGA为核心，设计并搭建系统硬件平台实现对图像数据的采集、存储，然后进行的图像处理。通过对YOLOV3算法的研究进行模型训练，最终完成图像识别。

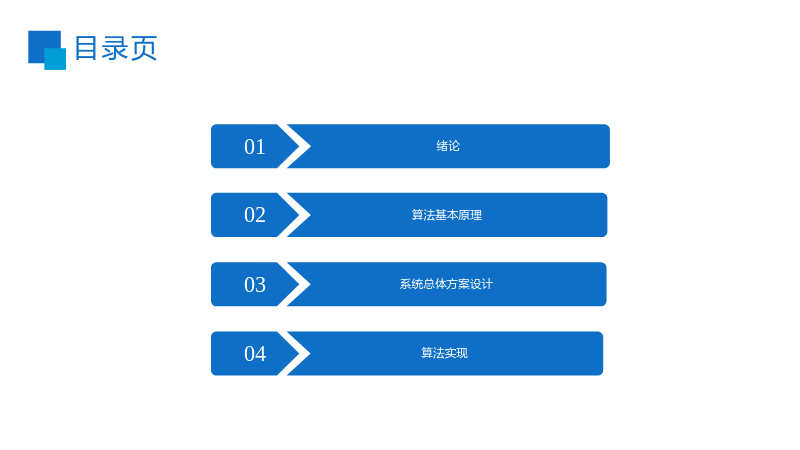

1.4 本文的章节安排

第一章主要阐述了研究背景、研究意义以及当前图像识别技术的发展现状。

第二章主要介绍图像预处理算法和图像识别算法。

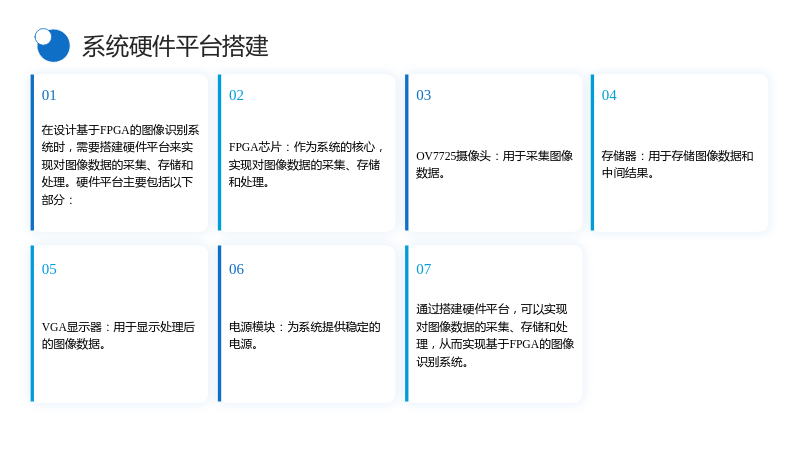

第三章主要介绍系统总体方案的设计，主要由四部分组成：系统流程制定、FPGA芯片以及其开发流程介绍、FPGA 系统模块设计、系统的硬件平台搭建。

第四章主要介绍图像识别算法的实现。

第五章总结与展望部分对全文进行了总结，并对未来的研究方向进行了展望，指出了存在的不足和改进空间。

2. 算法基本原理

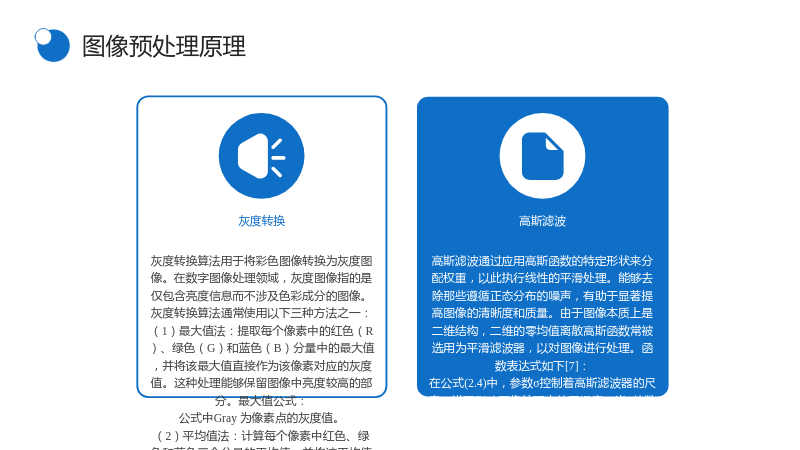

2.1 图像预处理原理

2.1.1 灰度转换

灰度转换算法用于将彩色图像转换为灰度图像。在数字图像处理领域，灰度图像指的是仅包含亮度信息而不涉及色彩成分的图像。灰度转换算法通常使用以下三种方法之一：

（1）最大值法：提取每个像素中的红色（R）、绿色（G）和蓝色（B）分量中的最大值，并将该最大值直接作为该像素对应的灰度值。这种处理能够保留图像中亮度较高的部分。最大值公式：

(2.1)

公式中Gray 为像素点的灰度值。

（2）平均值法：计算每个像素中红色、绿色和蓝色三个分量的平均值，并将该平均值作为该像素的灰度值。由这种处理得到的灰度图像相对比较柔和。平均值公式：

(2.2)

（3）加权平均值法：考虑到人类视觉系统对色彩的感知差异，采用了对红、绿、蓝三原色通道进行加权求和的方法来计算每个像素点的灰阶值。鉴于人的视觉对绿色光的反应最为敏锐，而对红色光的敏感度稍逊一筹，对蓝色光的感知则相对最弱，故在加权过程中，绿色通道的权重被赋予最高值，红色通道次之，蓝色通道权重最低。加权平均值公式：

(2.3)

灰度转换算法的实现通常很简单，只需要对图像中的每个像素应用相应的算法即可。

2.1.2 高斯滤波

高斯滤波通过应用高斯函数的特定形状来分配权重，以此执行线性的平滑处理。能够去除那些遵循正态分布的噪声，有助于显著提高图像的清晰度和质量。由于图像本质上是二维结构，二维的零均值离散高斯函数常被选用为平滑滤波器，以对图像进行处理。函数表达式如下[7]：

(2.4)

在公式(2.4)中，参数σ控制着高斯滤波器的尺度，进而影响图像处理中的平滑度。当σ的数值增加时，滤波器的频率响应区间扩展，导致图像的平滑化作用变得更加明显。通过调整σ的取值，可以在维持图像特征的清晰度和减少由噪声引入的不必要细节之间实现平衡。此外，高斯函数还有四个属性：旋转对称性、单峰性、在傅里叶变换下的单一主瓣特性，以及在处理时的可分解性。

高斯滤波器的旋转对称特性确保了其在图像处理中对各个方向的平滑效果具有一致性。由于图像边缘的方向通常不明确，难以预先判断哪些方向应接受更显著的平滑处理。由于高斯函数具备旋转对称性，高斯滤波器在进一步的图像处理任务中能够保持中立，不倾向于任何特定的方向，从而保证了平滑效果的均匀性和一致性。

高斯函数定义为单一变量函数，这意味着对于每个输入值，它都产生一个确定的输出值。在图像平滑处理中，应用高斯滤波器时，每个像素点的数值会被其周围像素的加权平均数所更新。这些周围像素的权重不是统一的，而是随着它们与中心像素点的距离增加而逐渐减少。这种特性至关重要，它关系到图像边缘，一种关键的局部图像特征。其信息的保持对于后续的图像处理至关重要。

高斯函数具有独特的傅立叶变换特性，其频谱呈现单瓣形状，且变换后仍然保持高斯函数的形态。这使得高斯函数在频率域和空间域均能充当高效的低频滤波器，其在图像平滑化过程中有助于滤除高频干扰，而对低频信息则予以保留。

高斯函数的分解特性促成了大规模高斯滤波器的高效实现。二维高斯平滑处理实际上可以通过两个连续的一维卷积过程来简化。操作首先沿着一个特定的轴应用一维高斯卷积，实现图像的初步平滑。然后，利用这个中间结果，沿着与前一轴垂直的方向，再次应用一维高斯卷积。这种分步处理策略显著降低了二维高斯滤波的运算需求，使得计算复杂度随着滤波器尺寸的增加而呈线性上升，而不是指数级增长。

2.2 图像识别算法原理

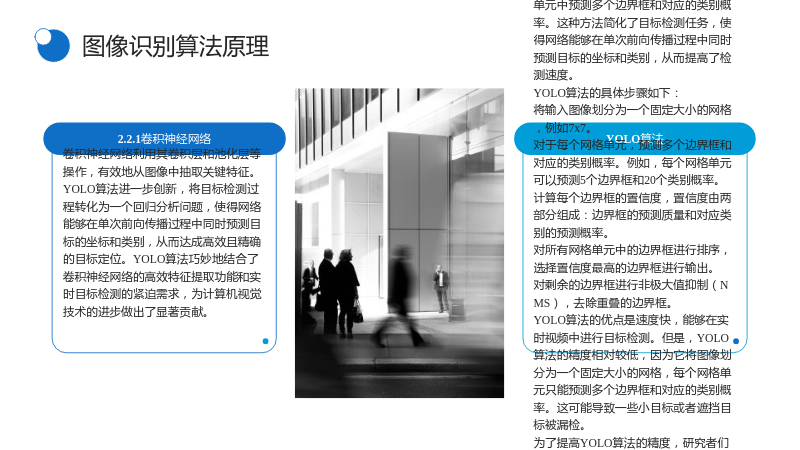

2.2.1卷积神经网络

卷积神经网络利用其卷积层和池化层等操作，有效地从图像中抽取关键特征。YOLO算法进一步创新，将目标检测过程转化为一个回归分析问题，使得网络能够在单次前向传播过程中同时预测目标的坐标和类别，从而达成高效且精确的目标定位。YOLO算法巧妙地结合了卷积神经网络的高效特征提取功能和实时目标检测的紧迫需求，为计算机视觉技术的进步做出了显著贡献。

2.2.2 YOLO算法

YOLO算法，全称You Only Look Once，是一种基于深度学习的目标检测算法。YOLO算法的核心思想是将图像划分为一个固定大小的网格，并在每个网格单元中预测多个边界框和对应的类别概率。这种方法简化了目标检测任务，使得网络能够在单次前向传播过程中同时预测目标的坐标和类别，从而提高了检测速度。

YOLO算法的具体步骤如下：

将输入图像划分为一个固定大小的网格，例如7x7。
对于每个网格单元，预测多个边界框和对应的类别概率。例如，每个网格单元可以预测5个边界框和20个类别概率。
计算每个边界框的置信度，置信度由两部分组成：边界框的预测质量和对应类别的预测概率。
对所有网格单元中的边界框进行排序，选择置信度最高的边界框进行输出。
对剩余的边界框进行非极大值抑制（NMS），去除重叠的边界框。

YOLO算法的优点是速度快，能够在实时视频中进行目标检测。但是，YOLO算法的精度相对较低，因为它将图像划分为一个固定大小的网格，每个网格单元只能预测多个边界框和对应的类别概率。这可能导致一些小目标或者遮挡目标被漏检。

为了提高YOLO算法的精度，研究者们提出了许多改进方法。例如，使用更深的网络结构，增加预测边界框的数量，使用不同的损失函数等。此外，还可以通过训练不同的模型来检测不同大小的目标，例如YOLOv2、YOLOv3等。

2.3 FPGA在图像识别中的应用

2.3.1 FPGA的优势

FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，它具有高度并行处理的能力，为图像识别提供了强大的硬件支持。在图像识别过程中，需要进行大量的像素级操作，如卷积、滤波、边缘检测等。传统的CPU串行处理方式难以满足这些需求，而FPGA的并行结构则能轻松应对，显著提高图像处理的速度和效率。

FPGA的可编程性使得其能够适应不同的图像识别算法和应用场景。通过配置不同的逻辑单元，FPGA可以实现各种算法和功能，从而满足各种图像识别的需求。相比于传统的GPU和CPU等图像处理平台，FPGA在同等性能下能够显著降低功耗，这对于移动设备、嵌入式系统等对功耗敏感的应用场景来说，无疑是一个巨大的优势。基于FPGA的图像识别在速度、效率、灵活性、功耗、安全性和稳定性等方面都具有显著的优势和意义。
