比亚迪E5驱动电机故障诊断方案设计

1. 引言

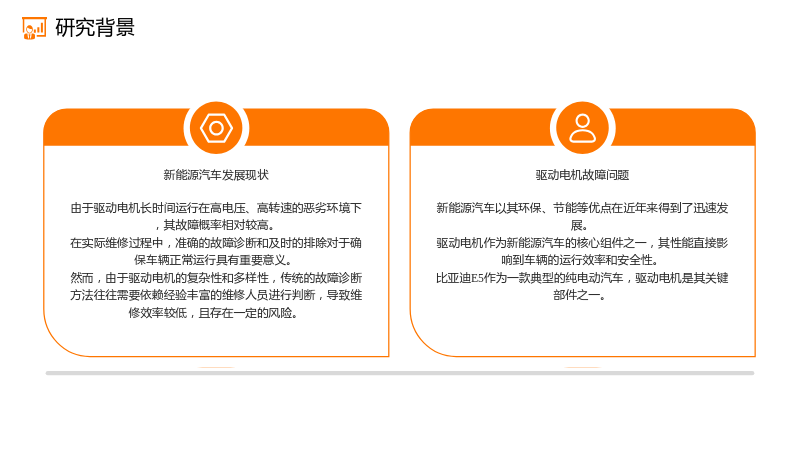

1.1 研究背景

1.1.1 新能源汽车发展现状

• 新能源汽车以其环保、节能等优点在近年来得到了迅速发展。
• 驱动电机作为新能源汽车的核心组件之一，其性能直接影响到车辆的运行效率和安全性。
• 比亚迪E5作为一款典型的纯电动汽车，驱动电机是其关键部件之一。

1.1.2 驱动电机故障问题

• 由于驱动电机长时间运行在高电压、高转速的恶劣环境下，其故障概率相对较高。
• 在实际维修过程中，准确的故障诊断和及时的排除对于确保车辆正常运行具有重要意义。
• 然而，由于驱动电机的复杂性和多样性，传统的故障诊断方法往往需要依赖经验丰富的维修人员进行判断，导致维修效率较低，且存在一定的风险。

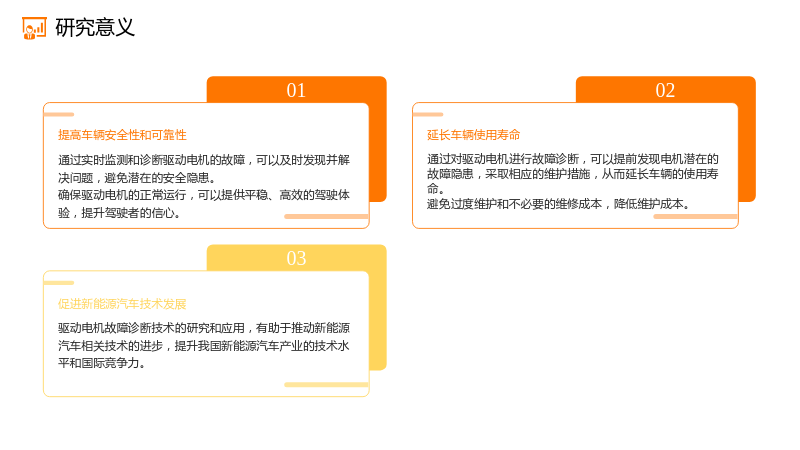

1.2 研究意义

1.2.1 提高车辆安全性和可靠性

• 通过实时监测和诊断驱动电机的故障，可以及时发现并解决问题，避免潜在的安全隐患。
• 确保驱动电机的正常运行，可以提供平稳、高效的驾驶体验，提升驾驶者的信心。

1.2.2 延长车辆使用寿命

• 通过对驱动电机进行故障诊断，可以提前发现电机潜在的故障隐患，采取相应的维护措施，从而延长车辆的使用寿命。
• 避免过度维护和不必要的维修成本，降低维护成本。

1.2.3 促进新能源汽车技术发展

• 驱动电机故障诊断技术的研究和应用，有助于推动新能源汽车相关技术的进步，提升我国新能源汽车产业的技术水平和国际竞争力。

2. 驱动电机的设计

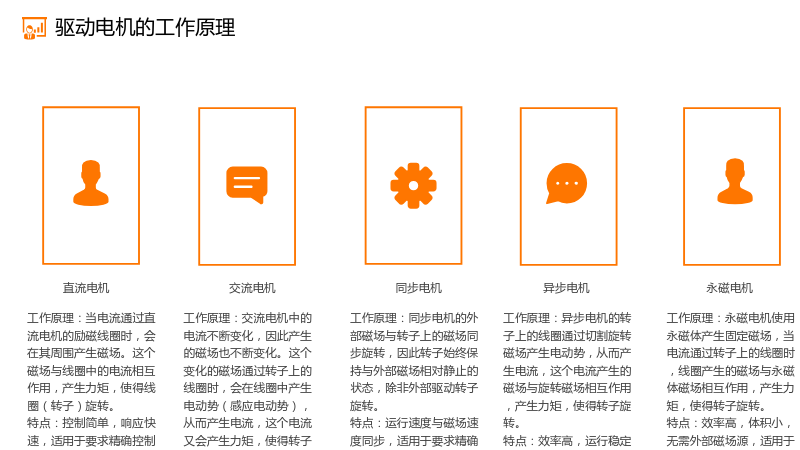

2.1 驱动电机的工作原理

2.1.1 直流电机

• 工作原理：当电流通过直流电机的励磁线圈时，会在其周围产生磁场。这个磁场与线圈中的电流相互作用，产生力矩，使得线圈（转子）旋转。
• 特点：控制简单，响应快速，适用于要求精确控制的应用。

2.1.2 交流电机

• 工作原理：交流电机中的电流不断变化，因此产生的磁场也不断变化。这个变化的磁场通过转子上的线圈时，会在线圈中产生电动势（感应电动势），从而产生电流，这个电流又会产生力矩，使得转子旋转。
• 特点：效率高，运行稳定，适用于功率较大的应用。

2.1.3 同步电机

• 工作原理：同步电机的外部磁场与转子上的磁场同步旋转，因此转子始终保持与外部磁场相对静止的状态，除非外部驱动转子旋转。
• 特点：运行速度与磁场速度同步，适用于要求精确速度控制的应用。

2.1.4 异步电机

• 工作原理：异步电机的转子上的线圈通过切割旋转磁场产生电动势，从而产生电流，这个电流产生的磁场与旋转磁场相互作用，产生力矩，使得转子旋转。
• 特点：效率高，运行稳定，成本较低，广泛应用于各种工业场合。

2.1.5 永磁电机

• 工作原理：永磁电机使用永磁体产生固定磁场，当电流通过转子上的线圈时，线圈产生的磁场与永磁体磁场相互作用，产生力矩，使得转子旋转。
• 特点：效率高，体积小，无需外部磁场源，适用于高精度应用。

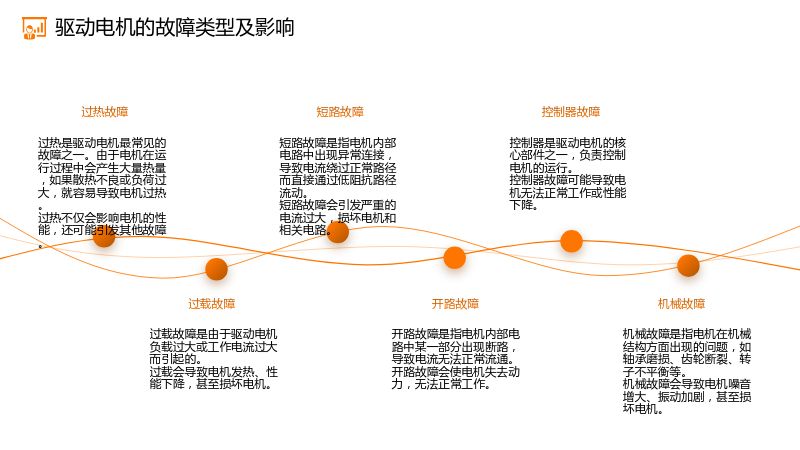

2.2 驱动电机的故障类型及影响

2.2.1 过热故障

• 过热是驱动电机最常见的故障之一。由于电机在运行过程中会产生大量热量，如果散热不良或负荷过大，就容易导致电机过热。
• 过热不仅会影响电机的性能，还可能引发其他故障。

2.2.2 过载故障

• 过载故障是由于驱动电机负载过大或工作电流过大而引起的。
• 过载会导致电机发热、性能下降，甚至损坏电机。

2.2.3 短路故障

• 短路故障是指电机内部电路中出现异常连接，导致电流绕过正常路径而直接通过低阻抗路径流动。
• 短路故障会引发严重的电流过大，损坏电机和相关电路。

2.2.4 开路故障

• 开路故障是指电机内部电路中某一部分出现断路，导致电流无法正常流通。
• 开路故障会使电机失去动力，无法正常工作。

2.2.5 控制器故障

• 控制器是驱动电机的核心部件之一，负责控制电机的运行。
• 控制器故障可能导致电机无法正常工作或性能下降。

2.2.6 机械故障

• 机械故障是指电机在机械结构方面出现的问题，如轴承磨损、齿轮断裂、转子不平衡等。
• 机械故障会导致电机噪音增大、振动加剧，甚至损坏电机。

3. 故障诊断与排除流程

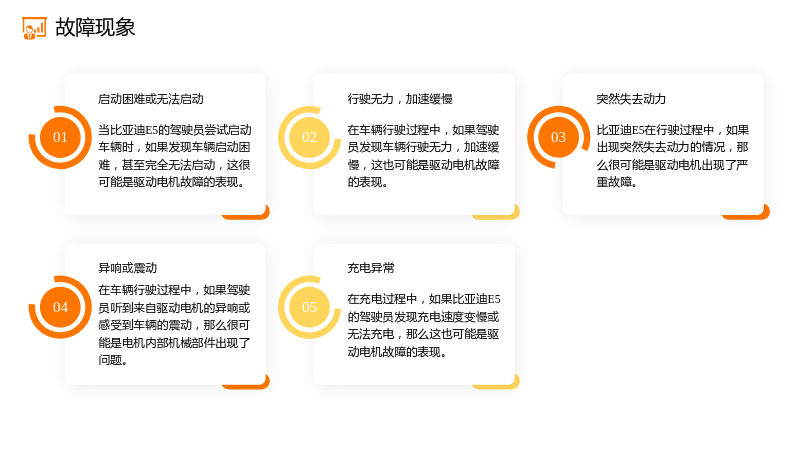

3.1 故障现象

3.1.1 启动困难或无法启动

• 当比亚迪E5的驾驶员尝试启动车辆时，如果发现车辆启动困难，甚至完全无法启动，这很可能是驱动电机故障的表现。

3.1.2 行驶无力，加速缓慢

• 在车辆行驶过程中，如果驾驶员发现车辆行驶无力，加速缓慢，这也可能是驱动电机故障的表现。

3.1.3 突然失去动力

• 比亚迪E5在行驶过程中，如果出现突然失去动力的情况，那么很可能是驱动电机出现了严重故障。

3.1.4 异响或震动

• 在车辆行驶过程中，如果驾驶员听到来自驱动电机的异响或感受到车辆的震动，那么很可能是电机内部机械部件出现了问题。

3.1.5 充电异常

• 在充电过程中，如果比亚迪E5的驾驶员发现充电速度变慢或无法充电，那么这也可能是驱动电机故障的表现。

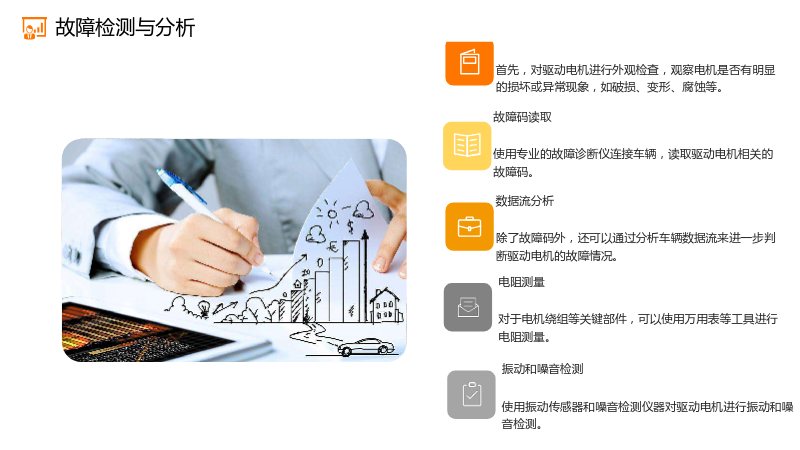

3.2 故障检测与分析

3.2.1 外观检查

• 首先，对驱动电机进行外观检查，观察电机是否有明显的损坏或异常现象，如破损、变形、腐蚀等。

3.2.2 故障码读取

• 使用专业的故障诊断仪连接车辆，读取驱动电机相关的故障码。

3.2.3 数据流分析

• 除了故障码外，还可以通过分析车辆数据流来进一步判断驱动电机的故障情况。

3.2.4 电阻测量

• 对于电机绕组等关键部件，可以使用万用表等工具进行电阻测量。

3.2.5 振动和噪音检测

• 使用振动传感器和噪音检测仪器对驱动电机进行振动和噪音检测。

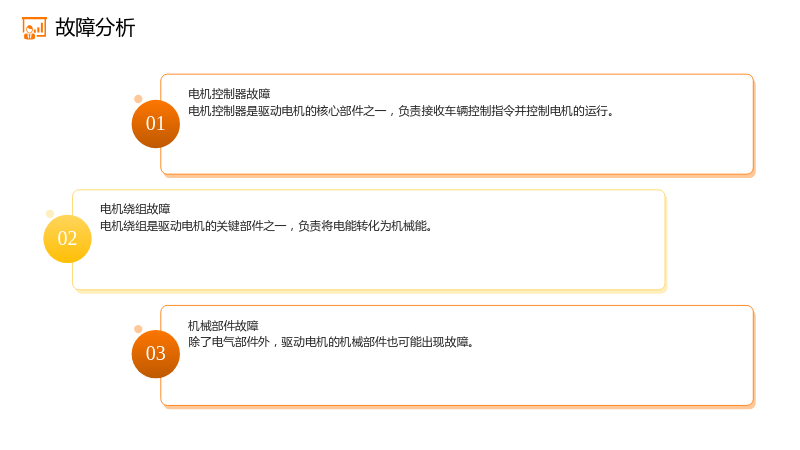

3.3 故障分析

3.3.1 电机控制器故障

• 电机控制器是驱动电机的核心部件之一，负责接收车辆控制指令并控制电机的运行。

3.3.2 电机绕组故障

• 电机绕组是驱动电机的关键部件之一，负责将电能转化为机械能。

3.3.3 机械部件故障

• 除了电气部件外，驱动电机的机械部件也可能出现故障。

4. 案例分析

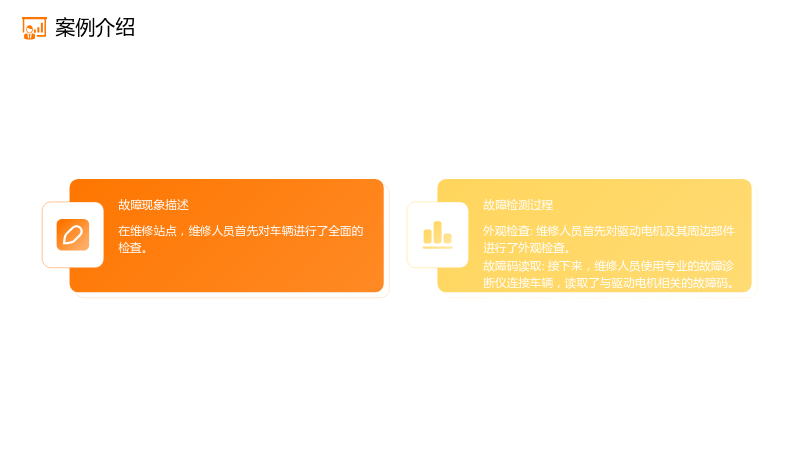

4.1 案例介绍

4.1.1 故障现象描述

• 在维修站点，维修人员首先对车辆进行了全面的检查。

4.1.2 故障检测过程

• 外观检查: 维修人员首先对驱动电机及其周边部件进行了外观检查。
• 故障码读取: 接下来，维修人员使用专业的故障诊断仪连接车辆，读取了与驱动电机相关的故障码。
• 数据流分析: 通过对比正常数据和故障数据，可以发现驱动电机在故障状态下的异常表现。
• 电阻测量: 对于电机绕组等关键部件，可以使用万用表等工具进行电阻测量。
• 振动和噪音检测: 使用振动传感器和噪音检测仪器对驱动电机进行振动和噪音检测。

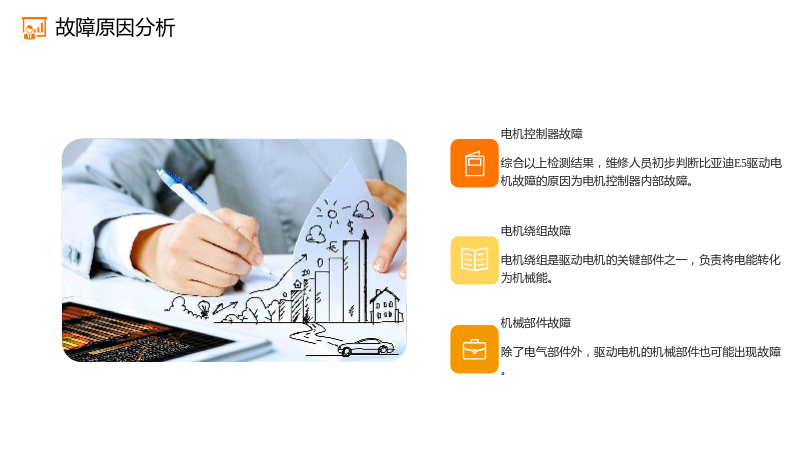

4.2 故障原因分析

4.2.1 电机控制器故障

• 综合以上检测结果，维修人员初步判断比亚迪E5驱动电机故障的原因为电机控制器内部故障。

4.2.2 电机绕组故障

• 电机绕组是驱动电机的关键部件之一，负责将电能转化为机械能。

4.2.3 机械部件故障

• 除了电气部件外，驱动电机的机械部件也可能出现故障。

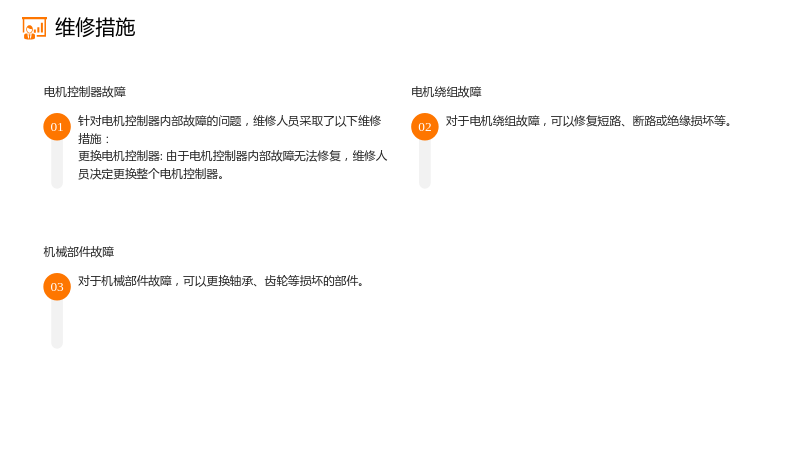

5. 维修措施

5. 维修措施

####5.1 电机控制器故障

• 针对电机控制器内部故障的问题，维修人员采取了以下维修措施：
• 更换电机控制器: 由于电机控制器内部故障无法修复，维修人员决定更换整个电机控制器。

5.2 电机绕组故障

• 对于电机绕组故障，可以修复短路、断路或绝缘损坏等。

5.3 机械部件故障

• 对于机械部件故障，可以更换轴承、齿轮等损坏的部件。

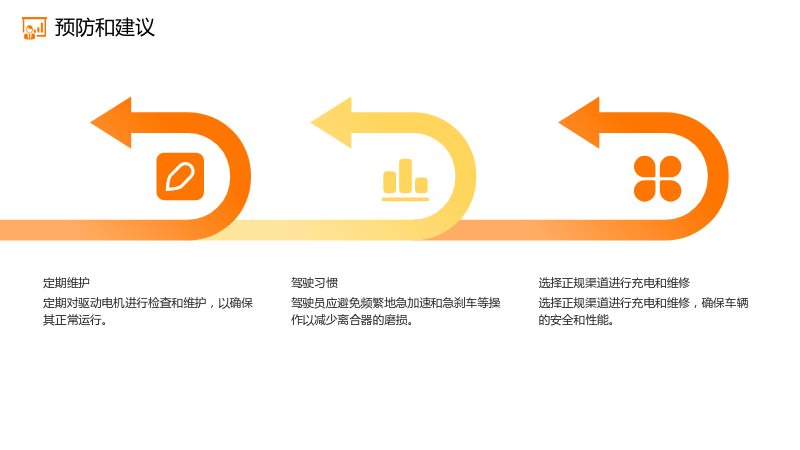

6. 预防和建议

6. 预防和建议

####6.1 定期维护

• 定期对驱动电机进行检查和维护，以确保其正常运行。

6.2 驾驶习惯

• 驾驶员应避免频繁地急加速和急刹车等操作以减少离合器的磨损。

6.3 选择正规渠道进行充电和维修

• 选择正规渠道进行充电和维修，确保车辆的安全和性能。

7. 结论

• 本文针对比亚迪E5驱动电机可能出现的故障，设计了一套全面的故障诊断方案。
• 通过对驱动电机故障类型的深入分析，结合现代诊断技术，提出一种综合性的故障诊断方法。
• 同时，结合案例分析，对所设计的诊断方案进行验证，以确保其实际应用的可行性和有效性。
• 本文的研究成果对于确保比亚迪E5车辆安全和提高维修效率具有重要意义。
