比亚迪E5驱动电机故障诊断方案设计
1. 项目背景

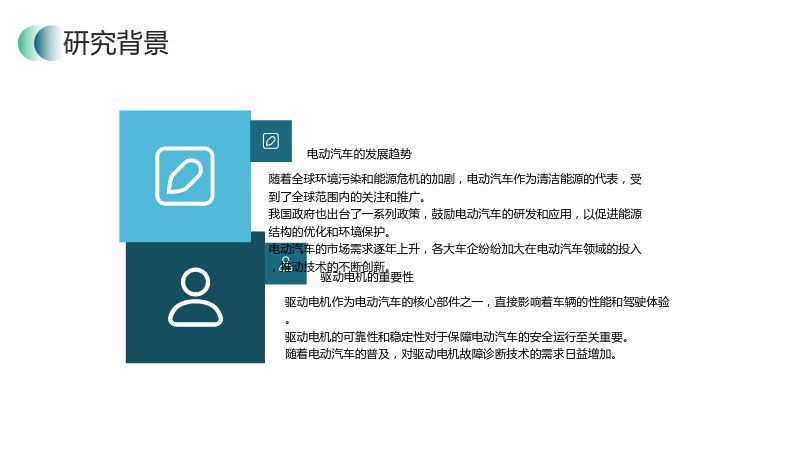

1.1 研究背景
1.1.1 电动汽车的发展趋势
- 随着全球环境污染和能源危机的加剧，电动汽车作为清洁能源的代表，受到了全球范围内的关注和推广。
- 我国政府也出台了一系列政策，鼓励电动汽车的研发和应用，以促进能源结构的优化和环境保护。
- 电动汽车的市场需求逐年上升，各大车企纷纷加大在电动汽车领域的投入，推动技术的不断创新。
1.1.2 驱动电机的重要性
- 驱动电机作为电动汽车的核心部件之一，直接影响着车辆的性能和驾驶体验。
- 驱动电机的可靠性和稳定性对于保障电动汽车的安全运行至关重要。
- 随着电动汽车的普及，对驱动电机故障诊断技术的需求日益增加。

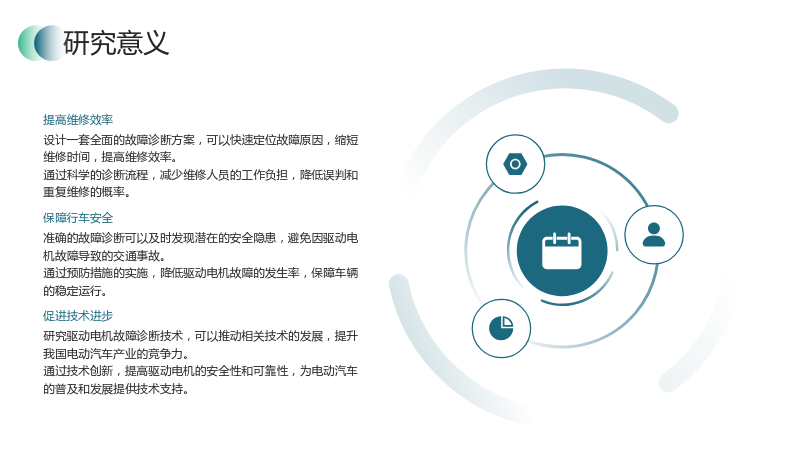

1.2 研究意义
1.2.1 提高维修效率
- 设计一套全面的故障诊断方案，可以快速定位故障原因，缩短维修时间，提高维修效率。
- 通过科学的诊断流程，减少维修人员的工作负担，降低误判和重复维修的概率。
1.2.2 保障行车安全
- 准确的故障诊断可以及时发现潜在的安全隐患，避免因驱动电机故障导致的交通事故。
- 通过预防措施的实施，降低驱动电机故障的发生率，保障车辆的稳定运行。
1.2.3 促进技术进步
- 研究驱动电机故障诊断技术，可以推动相关技术的发展，提升我国电动汽车产业的竞争力。
- 通过技术创新，提高驱动电机的安全性和可靠性，为电动汽车的普及和发展提供技术支持。
2. 驱动电机工作原理与故障类型
2.1 驱动电机工作原理
2.1.1 永磁同步电机的工作原理
- 永磁同步电机利用电磁感应原理，将电能转换为机械能，实现电机的旋转运动。
- 电机控制器通过控制电流的大小和方向，实现对电机转速和转矩的精确控制。
- 永磁同步电机具有高效率、高功率因数、低噪音和振动等优点，适用于电动汽车。
2.1.2 驱动电机的主要技术参数
- 电机转速：反映电机运行速度的重要参数，通常以转/分钟（RPM）为单位。
- 电机功率：电机在一定时间内所能转换的最大能量，通常以千瓦（kW）为单位。
- 电机扭矩：电机在旋转时产生的力矩，通常以牛顿米（Nm）为单位。
- 电机效率：电机输出功率与输入功率之比，反映电机能量转换效率的重要指标。

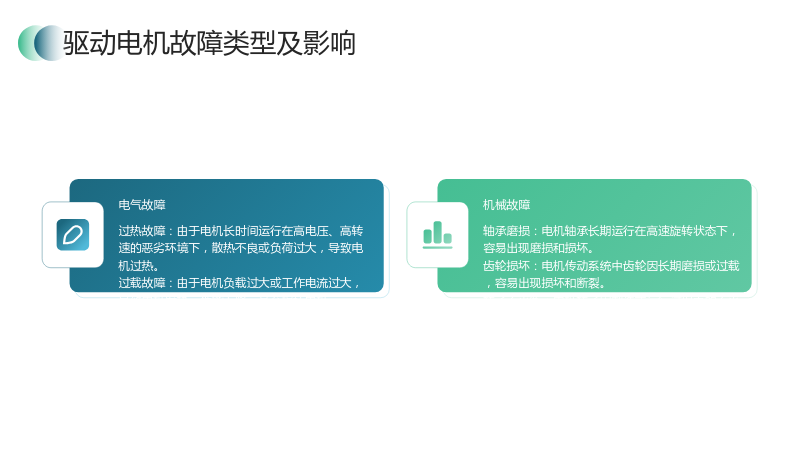

2.2 驱动电机故障类型及影响
2.2.1 电气故障
- 过热故障：由于电机长时间运行在高电压、高转速的恶劣环境下，散热不良或负荷过大，导致电机过热。
- 过载故障：由于电机负载过大或工作电流过大，导致电机发热、性能下降，甚至损坏电机。
- 短路故障：电机内部电路中出现异常连接，导致电流绕过正常路径而直接通过低阻抗路径流动。
- 开路故障：电机内部电路中某一部分出现断路，导致电流无法正常流通。
2.2.2 机械故障
- 轴承磨损：电机轴承长期运行在高速旋转状态下，容易出现磨损和损坏。
- 齿轮损坏：电机传动系统中齿轮因长期磨损或过载，容易出现损坏和断裂。
- 转子不平衡：电机转子因制造或运行过程中的不平衡，容易出现振动和噪音。
3. 故障诊断与排除流程

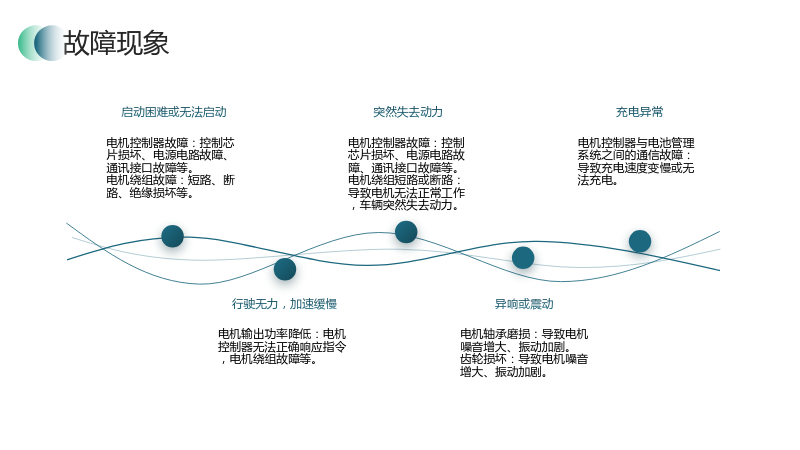

3.1 故障现象
3.1.1 启动困难或无法启动
- 电机控制器故障：控制芯片损坏、电源电路故障、通讯接口故障等。
- 电机绕组故障：短路、断路、绝缘损坏等。
3.1.2 行驶无力，加速缓慢
- 电机输出功率降低：电机控制器无法正确响应指令，电机绕组故障等。
3.1.3 突然失去动力
- 电机控制器故障：控制芯片损坏、电源电路故障、通讯接口故障等。
- 电机绕组短路或断路：导致电机无法正常工作，车辆突然失去动力。
3.1.4 异响或震动
- 电机轴承磨损：导致电机噪音增大、振动加剧。
- 齿轮损坏：导致电机噪音增大、振动加剧。
3.1.5 充电异常
- 电机控制器与电池管理系统之间的通信故障：导致充电速度变慢或无法充电。

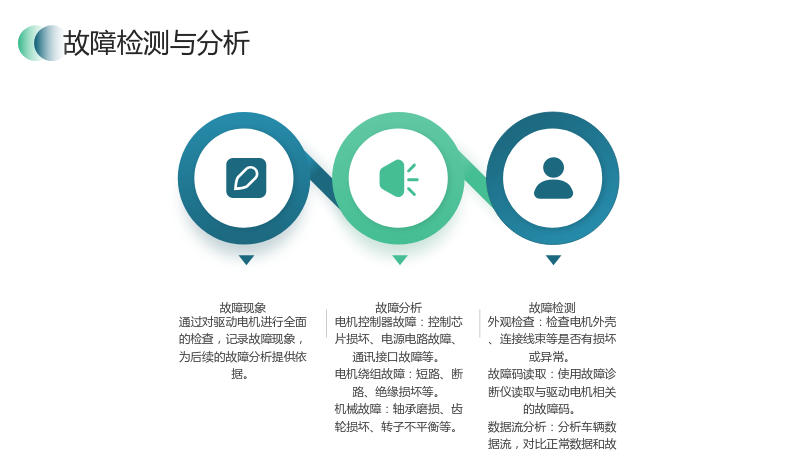

3.2 故障检测与分析
3.2.1 故障现象
- 通过对驱动电机进行全面的检查，记录故障现象，为后续的故障分析提供依据。
3.2.2 故障检测
- 外观检查：检查电机外壳、连接线束等是否有损坏或异常。
- 故障码读取：使用故障诊断仪读取与驱动电机相关的故障码。
- 数据流分析：分析车辆数据流，对比正常数据和故障数据，判断电机的工作状态。
- 电阻测量：使用万用表测量电机绕组电阻值，判断是否存在短路、断路等故障。
- 振动和噪音检测：使用振动传感器和噪音检测仪器，判断是否存在机械故障或不平衡等问题。
3.2.3 故障分析
- 电机控制器故障：控制芯片损坏、电源电路故障、通讯接口故障等。
- 电机绕组故障：短路、断路、绝缘损坏等。
- 机械故障：轴承磨损、齿轮损坏、转子不平衡等。
3.3 维修措施
3.3.1 电机控制器故障
- 更换控制芯片、修复电源电路或通讯接口等。
3.3.2 电机绕组故障
- 修复短路、断路或绝缘损坏等。
3.3.3 机械故障
- 更换轴承、齿轮等损坏的部件。
4. 案例分析
4.1 案例介绍
4.1.1 故障现象描述
- 车辆在行驶过程中突然出现加速缓慢、动力不足的现象。
- 启动车辆时，发现车辆能够正常上电，但加速时响应缓慢，动力不足。
- 仪表盘上的“动力系统故障”指示灯亮起。
- 车辆在正常行驶过程中，偶尔会出现异响和轻微震动。
4.1.2 故障检测过程
- 外观检查：电机外壳无明显破损或变形，连接线束完好，无松动或断裂现象。
- 故障码读取：故障码显示“电机控制器故障”。
- 数据流分析：电机控制器在工作过程中存在电压不稳定、电流波动较大的情况。
- 电阻测量：电机绕组电阻值正常，排除了绕组短路或断路的可能性。
- 振动和噪音检测：电机在运行过程中存在异响和轻微震动。
4.1.3 故障原因分析
- 综合以上检测结果，初步判断比亚迪E5驱动电机故障的原因为电机控制器内部故障。
- 可能是电机控制器的控制芯片损坏、电源电路故障或通讯接口故障等。
4.1.4 维修措施
- 更换电机控制器：选择与原车型相匹配的电机控制器，并严格按照操作规范进行安装和调试。
- 校验和测试：连接故障诊断仪对车辆进行了全面的故障码清除和数据流检查，确保车辆各系统正常运行。
- 路试测试：检查车辆加速、刹车、转向等方面的性能表现。
4.2 故障诊断与排除过程
4.2.1 初步检查与故障确认
- 全面的外观检查，确认车辆没有明显的外部损伤或异常。
- 接通车辆电源后，仪表盘上的“动力系统故障”指示灯亮起，初步表明车辆的动力系统存在问题。
- 与驾驶员沟通，了解故障发生前后的详细情况，包括车辆行驶里程、充电情况、故障发生时的具体状况等。
4.2.2 故障码读取与数据流分析
- 使用故障诊断仪读取与动力系统相关的故障码，为后续的故障分析提供了重要线索。
- 进一步分析了车辆的数据流，发现电机控制器在工作过程中存在电压不稳定、电流波动较大的情况。
4.2.3 深入检测与故障定位
- 对电机控制器进行了详细的检查，发现散热片存在堵塞现象，导致散热不良。
- 对动力电池进行了检测，发现动力电池的某些单体电池存在电压不均衡现象，导致整个电池组的性能下降。
4.2.4 故障排除与修复
- 针对电机控制器的故障，维修人员首先清理了电机控制器的散热片，确保其散热良好。
- 更换了老化的电容和其他损坏的部件，并对电机控制器进行了全面的检测和校准。
- 针对动力电池的故障，维修人员首先对动力电池进行了均衡充电处理，确保各个单体电池的电压均衡。
- 对动力电池的散热系统进行了检查和修复，包括更换散热风扇、清理散热通道等。
4.2.5 后续检测与验证
- 在故障排除和修复完成后，进行了全面的后续检测和验证工作。
- 使用故障诊断仪对车辆进行了全面的故障码清除和数据流检查，确保车辆各系统正常运行。
- 进行了路试测试，检查车辆加速、刹车、转向等方面的性能表现。
4.2.6 总结与建议
- 通过对比亚迪E5驱动电机故障的诊断与排除，提高了维修效率，保障了行车安全。
- 建议车主在日常使用中注意定期检查车辆各系统的运行状态，及时发现并处理潜在问题。
- 遵循车辆使用说明书中的操作规范，避免不当操作对车辆造成损害。
- 选择正规渠道进行充电和维修，确保车辆的安全与稳定运行。
5. 预防措施与维修培训建议
5.1 预防措施
5.1.1 定期维护
- 定期对驱动电机进行维护，包括检查电机控制器、电机绕组、机械部件等关键部件的工作状态。
- 及时清理电机控制器的散热片，确保其散热良好。
5.1.2 合理使用
- 避免长时间高负荷运行，合理控制电机的使用频率和强度。
- 避免在极端环境下（如高温、高湿、高尘等）使用车辆，以免对电机造成损害。
5.1.3 正确充电
- 使用正规渠道进行充电，确保充电设备的质量和安全性。
- 避免长时间过充或过放，严格按照车辆使用说明书中的充电规范进行操作。
5.2 维修培训建议
5.2.1 加强维修技能培训
- 对维修人员进行专业的驱动电机故障诊断和维修技能培训，提高其技术水平。
- 定期组织维修人员进行技术交流和经验分享，促进维修技术的不断提升。
5.2.2 引入先进维修设备
- 引入先进的故障诊断设备和工具，提高维修效率和准确性。
- 定期对维修人员进行设备使用培训，确保其能够熟练掌握设备的操作方法。
5.2.3 加强维修质量管理
- 建立完善的维修质量管理体系，对维修过程进行严格监控。
- 定期对维修人员进行质量意识培训，提高其对维修质量的重视程度。
通过以上措施的实施，可以有效减少驱动电机故障的发生，提高维修效率和车辆运行安全性，为电动汽车的普及和发展提供技术支持。
