新型空调系统设计方案

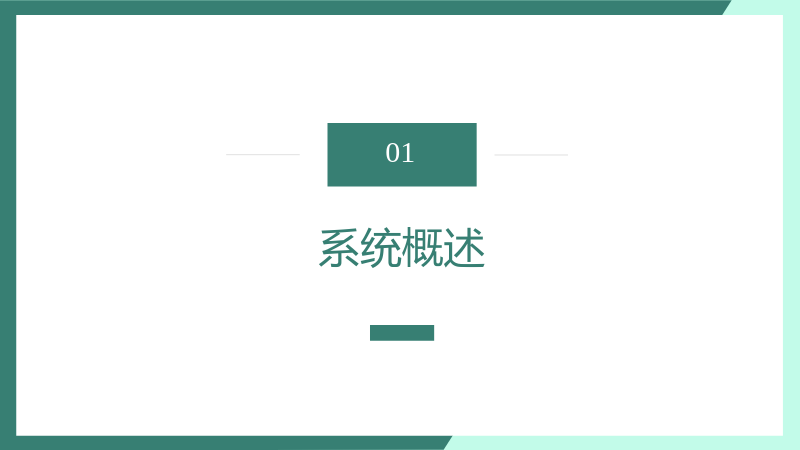

1. 系统概述

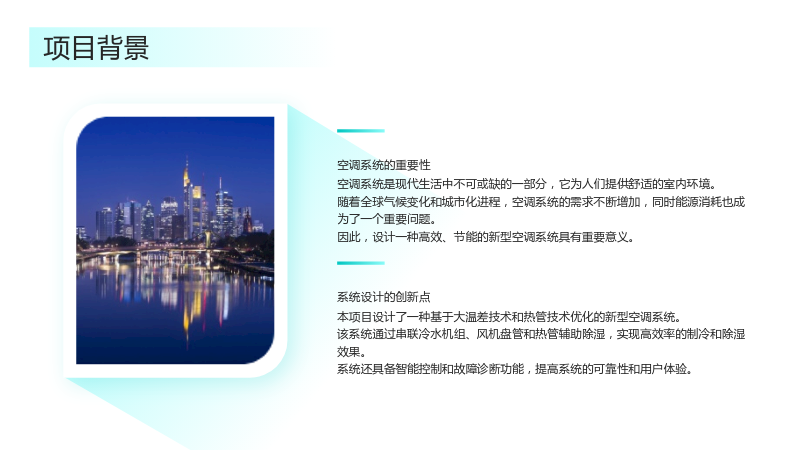

1.1 项目背景

1.1.1 空调系统的重要性

• 空调系统是现代生活中不可或缺的一部分，它为人们提供舒适的室内环境。
• 随着全球气候变化和城市化进程，空调系统的需求不断增加，同时能源消耗也成为了一个重要问题。
• 因此，设计一种高效、节能的新型空调系统具有重要意义。

1.1.2 系统设计的创新点

• 本项目设计了一种基于大温差技术和热管技术优化的新型空调系统。
• 该系统通过串联冷水机组、风机盘管和热管辅助除湿，实现高效率的制冷和除湿效果。
• 系统还具备智能控制和故障诊断功能，提高系统的可靠性和用户体验。

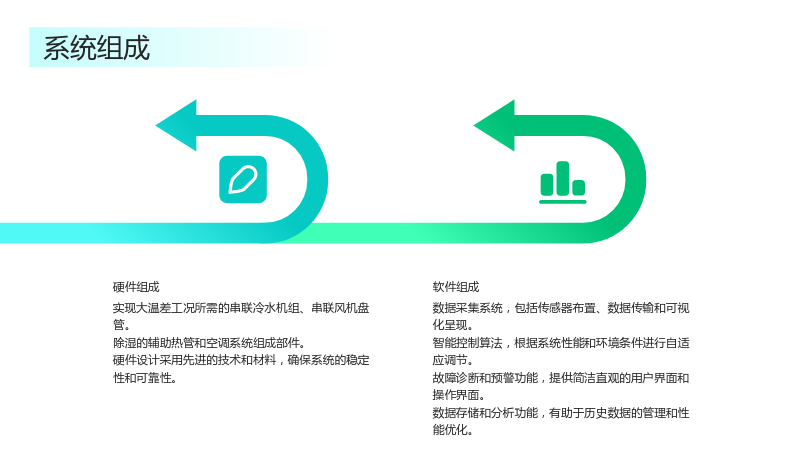

1.2 系统组成

1.2.1 硬件组成

• 实现大温差工况所需的串联冷水机组、串联风机盘管。
• 除湿的辅助热管和空调系统组成部件。
• 硬件设计采用先进的技术和材料，确保系统的稳定性和可靠性。

1.2.2 软件组成

• 数据采集系统，包括传感器布置、数据传输和可视化呈现。
• 智能控制算法，根据系统性能和环境条件进行自适应调节。
• 故障诊断和预警功能，提供简洁直观的用户界面和操作界面。
• 数据存储和分析功能，有助于历史数据的管理和性能优化。

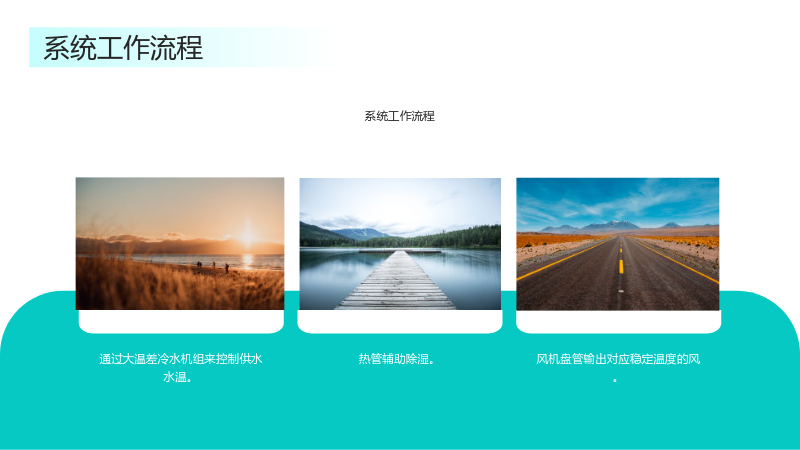

1.3 系统工作流程

1.3 系统工作流程

• 通过大温差冷水机组来控制供水水温。
• 热管辅助除湿。
• 风机盘管输出对应稳定温度的风。

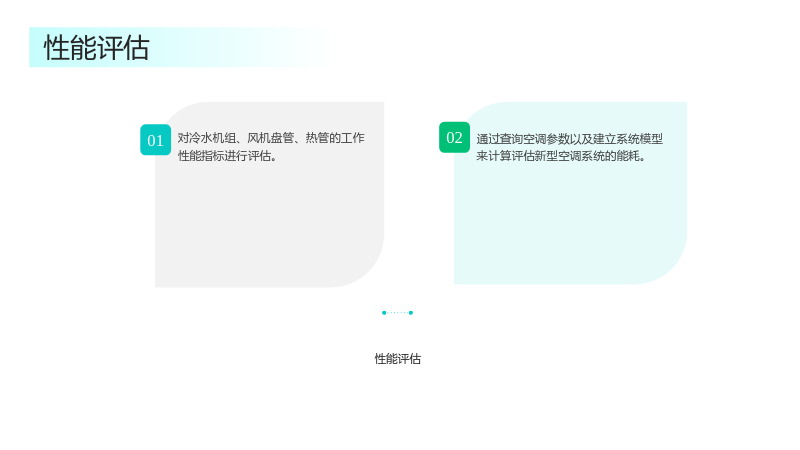

1.4 性能评估

1.4 性能评估

• 对冷水机组、风机盘管、热管的工作性能指标进行评估。
• 通过查询空调参数以及建立系统模型来计算评估新型空调系统的能耗。

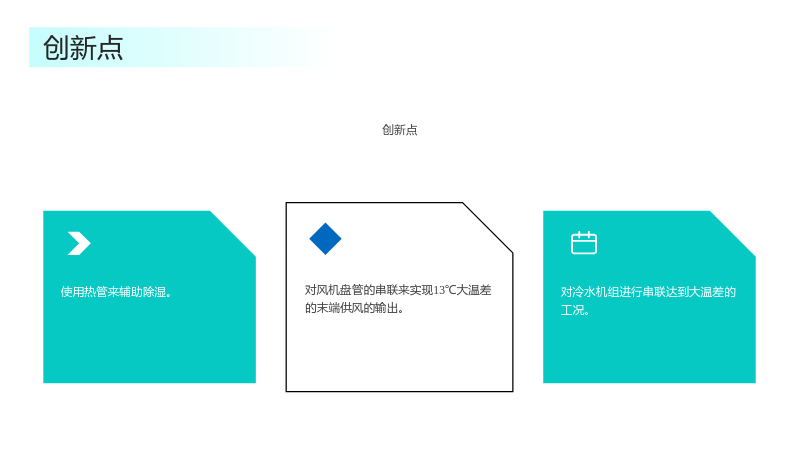

1.5 创新点

1.5 创新点

• 对冷水机组进行串联达到大温差的工况。
• 对风机盘管的串联来实现13℃大温差的末端供风的输出。
• 使用热管来辅助除湿。

1.6 改进空间

1.6 改进空间

• 可用更好的自动控制系统来实现节能控制。
• 对风机盘管的噪音、净化杀菌等方面还为测试。

2. 系统硬件设计方案

2.1 冷水机组

2.1 冷水机组

• 选择磁悬浮离心压缩机是因为其在部分负荷调节、无润滑油、变频控制等方面独具优势。
• 设计选用两级磁悬浮离心式冷水机组并联，形成超大温差冷水机组，减少冷冻水流量，降低水系统初投资。

2.2 风机盘管

2.2 风机盘管

• 开发风机盘管的性能要求为：3.5kW 额定供冷量、860m3 /h 额定送风量、4/17℃的冷冻水进出水温度。
• 采用卧式暗装带后回风形式的 FP-102WA-H 为原型，设计 13℃大温差的风机盘管。

2.3 热管

2.3 热管

• 热管通过加装换热器来提高系统的除湿能力。
• 室外新风经过过滤后由变频风机先送入热管蒸发段，进行预降温预除湿，然后依次经过高温、低温级表冷器，两级表冷器可以充分利用低温冷冻水，提高回水温度，也能满足新风深度除湿的要求，再经过热管冷凝段被加热，最后送进房间区域。

3. 系统软件设计方案

3.1 实验数据采集与监控

3.1 实验数据采集与监控

• 建立一个完善的实验数据采集系统，以确保及时获取各个子系统的实时数据。
• 数据的采集频率和精度需要根据系统的要求进行调整，以保证实时监控的准确性。

3.2 系统优化与调节

3.2 系统优化与调节

• 智能控制算法的开发是确保系统高效运行的关键。
• 根据系统的工作原理和性能特点，设计出能够自适应调节的控制策略。

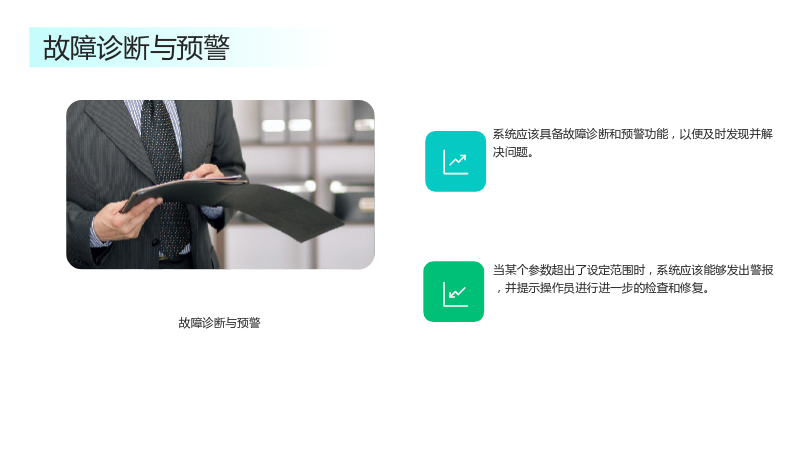

3.3 故障诊断与预警

3.3 故障诊断与预警

• 系统应该具备故障诊断和预警功能，以便及时发现并解决问题。
• 当某个参数超出了设定范围时，系统应该能够发出警报，并提示操作员进行进一步的检查和修复。

3.4 用户界面与操作界面

3.4 用户界面与操作界面

• 用户界面应该设计得简洁直观，以便操作员能够快速理解系统的运行状态和性能表现。
• 操作界面应该提供各种操作和控制功能，比如设定参数、启动/停止系统、设置警报阈值等。

3.5 数据存储与分析

3.5 数据存储与分析

• 建立一个可靠的数据存储和管理系统，以确保历史数据的长期保存和备份。
• 系统还应该具备数据分析功能，以便对历史数据进行深入挖掘和分析。

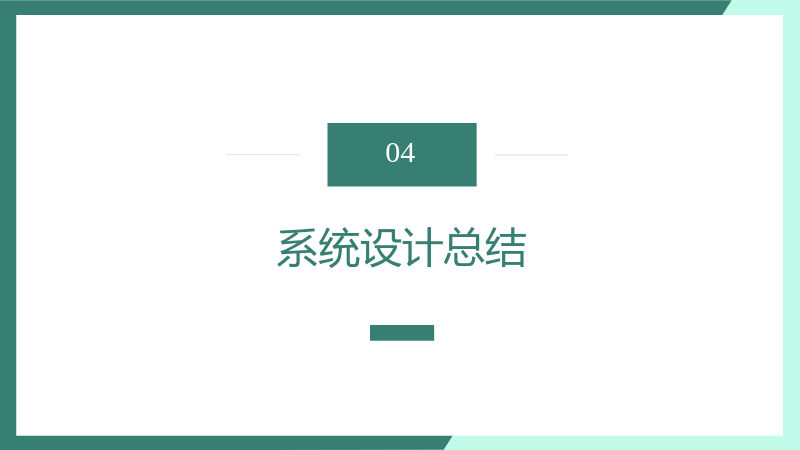

4. 系统设计总结

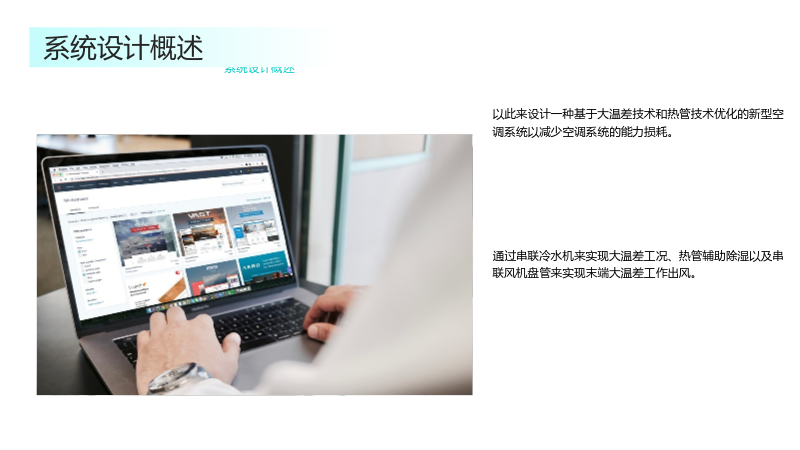

4.1 系统设计概述

4.1 系统设计概述

• 通过串联冷水机来实现大温差工况、热管辅助除湿以及串联风机盘管来实现末端大温差工作出风。
• 以此来设计一种基于大温差技术和热管技术优化的新型空调系统以减少空调系统的能力损耗。

4.2 系统结论

4.2 系统结论

• 机组蒸发温度和冷冻水进出口温差之间存在负相关关系，当冷冻水供水温度保持不变时，随着进出口温差的增加，机组蒸发温度会逐渐降低。
• 在影响冷冻水蒸发温度的众多因素中，最主要的因素是冷冻水的出口温度。
• 供水温度保持恒定时，当供回水温差的升高，风机盘管的除湿和除热能力都在削弱。
• 风量相同，且维持相同出风温度时，热管除湿空调和常规空调的功率消耗基本一致，但热管除湿空调与常规空调相比，以进风干/湿球温度 35℃/28℃下的名义除湿工况为例，经过热管蒸发段后，新风可以达到预降温 5℃时，总的制冷量增加约 6%，除湿量增加约 14%，出风含湿量下降约 17%。

4.3 创新点

4.3 创新点

• 与常规的空调系统不同之处本系统采用了串联冷水机组，实现了供水水温与回水水温的大温差。
• 风机盘管的串联，实现了4/17℃的13℃的大温差风机盘管。
• 同时因为大温差风机盘管会导致除湿能里下降。
• 因此，采用热管辅助除湿的方法来提高空调末端的除湿能力。

4.4 空调系统优势

4.4 空调系统优势

• 通过主机串联多级压缩可以有效解决大温差下机组蒸发温度以及 COP 降低的问题。
• 通过末端风机盘管串联的方式，研究出适合 4/17℃ 大温差的风机盘管，并且通过实验证实该方案能满足设计要求。
• 热管辅助新风除湿对室外新风进行深度处理，将低含湿量的新风送入房间，满足室内的舒适性要求。

4.5 改进空间

4.5 改进空间

• 由于实际测试时间以及数据采集系统的限制，对水蓄冷系统和普通制冷系统进行经济性分析时，只计算了冷水主机和输配系统的能耗，没有包含末端风机盘管和新风处理系统。
• 大温差供冷系统在输送距离较远、输送高度较大的情况下，由于存在调节滞后性，因此需要采用自动控制系统来实现节能运行模式。
• 为了确保大温差供冷系统能够实现最佳节能效果并取得预期的经济效益，需要设计具有实时响应和即时调节功能的自动控制系统。
• 该系统可以根据实际负荷情况进行调节，以保持系统供冷平衡，从而避免能耗浪费和经济成本增加。
• 本文所研究的大温差末端是采用串联风机盘管的方式，对人体舒适性更好的辐射末端或对流—辐射相结合的末端如何匹配大温差空调系统，有待进一步提出方案和分析研究。
• 所测试的大温差风机盘管，主要是验证其制冷量和除湿能力能满足设计要求，对其他方面的测试比较粗略，后期要如将其大范围应用，则需对其噪音、节能性、净化杀菌等方面进行测试。
