网络流量分析设计与实现

1. 引言

1.1 研究背景与意义

1.1.1 网络流量分析的重要性

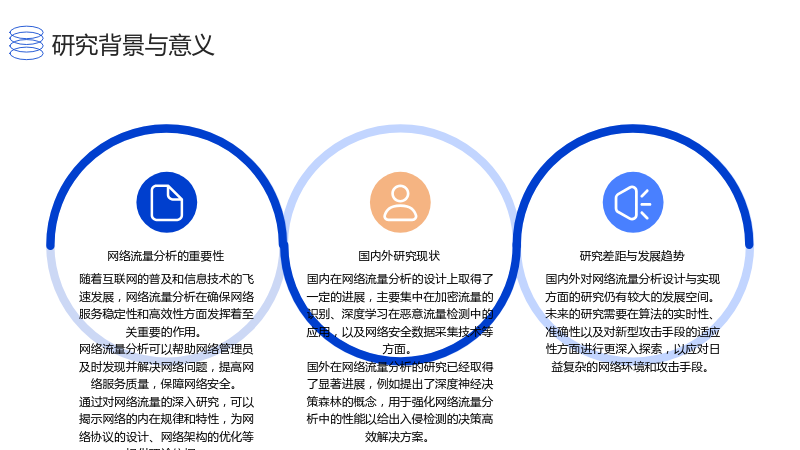

随着互联网的普及和信息技术的飞速发展，网络流量分析在确保网络服务稳定性和高效性方面发挥着至关重要的作用。
网络流量分析可以帮助网络管理员及时发现并解决网络问题，提高网络服务质量，保障网络安全。
通过对网络流量的深入研究，可以揭示网络的内在规律和特性，为网络协议的设计、网络架构的优化等提供理论依据。

1.1.2 国内外研究现状

国内在网络流量分析的设计上取得了一定的进展，主要集中在加密流量的识别、深度学习在恶意流量检测中的应用，以及网络安全数据采集技术等方面。
国外在网络流量分析的研究已经取得了显著进展，例如提出了深度神经决策森林的概念，用于强化网络流量分析中的性能以给出入侵检测的决策高效解决方案。

1.1.3 研究差距与发展趋势

国内外对网络流量分析设计与实现方面的研究仍有较大的发展空间。
未来的研究需要在算法的实时性、准确性以及对新型攻击手段的适应性方面进行更深入探索，以应对日益复杂的网络环境和攻击手段。

1.2 本文结构安排

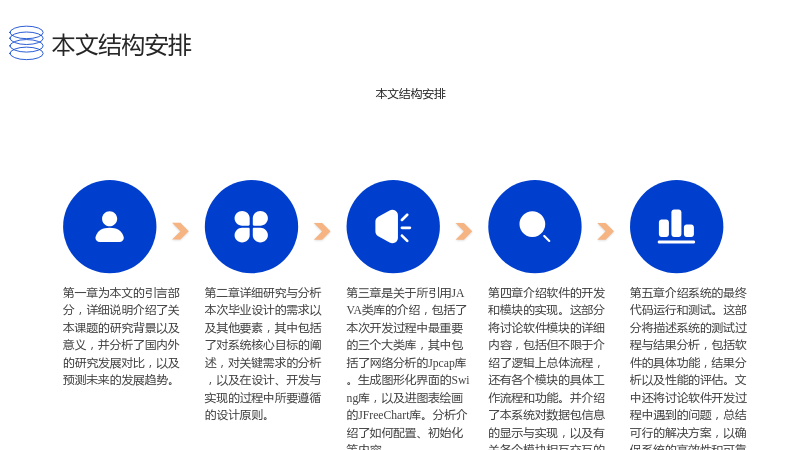

第一章为本文的引言部分，详细说明介绍了关本课题的研究背景以及意义，并分析了国内外的研究发展对比，以及预测未来的发展趋势。
第二章详细研究与分析本次毕业设计的需求以及其他要素，其中包括了对系统核心目标的阐述，对关键需求的分析，以及在设计、开发与实现的过程中所要遵循的设计原则。
第三章是关于所引用JAVA类库的介绍，包括了本次开发过程中最重要的三个大类库，其中包括了网络分析的Jpcap库。生成图形化界面的Swing库，以及进图表绘画的JFreeChart库。分析介绍了如何配置、初始化等内容。
第四章介绍软件的开发和模块的实现。这部分将讨论软件模块的详细内容，包括但不限于介绍了逻辑上总体流程，还有各个模块的具体工作流程和功能。并介绍了本系统对数据包信息的显示与实现，以及有关各个模块相互交互的过程，还有基于稳定性和安全性方面的考量。
第五章介绍系统的最终代码运行和测试。这部分将描述系统的测试过程与结果分析，包括软件的具体功能，结果分析以及性能的评估。文中还将讨论软件开发过程中遇到的问题，总结可行的解决方案，以确保系统的高效性和可靠性。

2. 需求分析及设计原则

2.1 设计目标与需求分析概述

2.1.1 系统设计初衷

系统的设计初衷是为了提供一个直观、准确且用户友好的网络流量分析工具。
目前市场上存在多种网络流量分析工具，但它们普遍存在一些限制和不足，例如用户界面复杂，处理实时数据反应迟缓，以及在高负载或长时间运行时可能遇到性能下降或崩溃的问题。
因此，开发一个新的网络流量分析系统显得尤为迫切，以提供直观、精确且用户友好的解决方案，实现实时数据分析，并确保在各种负载条件下的稳定性和可靠性。

2.1.2 核心目标阐述

在网络流量分析系统的最初设计和需求分析中，核心目标是构建一个能够满足以下关键要求的解决方案：
- 提供直观的用户界面，使用户能够无需复杂的培训即可开始使用。
- 快速响应用户的操作，提供实时的网络流量分析。
- 必须稳定可靠，能够长时间运行而无需重启。
- 在各种网络条件下提供一致的性能。
- 确保系统的综合性能良好。
- 系统应易于维护和升级。

2.1.3 关键需求分析

在需求分析阶段，在确定了核心目标后，需要进行更关键的需求分析。为此，在结合了本次设计所指向核心目标，查阅了相关的资料以及使用了市面上同类成品后，我确定了以下关键的需求。

2.2 关键需求分析

2.2.1 网络设备选择与流量数据获取

用户需要能够轻松地选择和配置网络设备，以便从不同网络接口捕获流量数据。
系统应支持自动识别和连接到网络设备，并提供详细的设备信息和配置选项。
系统应能够实时捕获和处理流量数据，以提供准确和及时的网络流量分析。

2.2.2 图形用户界面（GUI）设计

系统应提供一个直观、易用的图形用户界面，使用户能够轻松地浏览和分析网络流量数据。
界面应包括各种图表和统计信息，以帮助用户理解网络流量模式和趋势。
系统应支持自定义视图和过滤选项，以便用户可以根据自己的需求和偏好进行数据展示和分析。

2.2.3 控制面板逻辑设计

系统应提供一个控制面板，使用户能够轻松地管理和控制网络流量分析过程。
控制面板应包括各种功能选项，如开始/停止捕获、设置过滤条件、导出数据等。
系统应支持多任务操作，允许用户同时进行多个网络流量分析任务。

2.2.4 实时数据包捕获与分析

系统应能够实时捕获和分析网络数据包，以提供准确和及时的网络流量分析。
系统应支持高级数据包过滤和分析功能，以帮助用户识别和分析特定的网络流量模式和异常。
系统应能够处理大规模数据包，并支持实时数据包处理和分析算法。

2.2.5 数据包筛选功能

系统应提供数据包筛选功能，使用户能够根据特定的条件和规则筛选和过滤网络流量数据。
用户应能够设置各种筛选条件，如源/目的IP地址、端口号、协议类型等。
系统应支持自定义筛选规则和条件，以满足不同用户的需求和分析目标。

2.2.6 流量分析的可视化界面

系统应提供一个可视化界面，使用户能够直观地查看和分析网络流量数据。
界面应包括各种图表和图形，如柱状图、折线图、饼图等，以帮助用户理解网络流量模式和趋势。
系统应支持自定义视图和图表选项，以便用户可以根据自己的需求和偏好进行数据展示和分析。

2.2.7 代码搭建与测试

系统应提供清晰的代码结构和文档，以便于开发和维护。
系统应进行全面的测试，包括单元测试、集成测试和系统测试，以确保系统的稳定性和可靠性。
系统应支持代码版本控制和持续集成，以方便代码的更新和迭代。

2.2.8 实时性、稳定性与可靠性考虑

系统应提供实时数据包捕获和分析功能，以满足实时监控和分析的需求。
系统应采用高效的数据处理和分析算法，以确保实时性和准确性。
系统应支持多线程和并发处理，以提高系统的响应速度和处理能力。
系统应采用容错和错误处理机制，以确保系统的稳定性和可靠性。
系统应支持数据备份和恢复功能，以防止数据丢失和系统故障。

2.3 设计原则

在设计网络流量分析系统时，应遵循以下设计原则：
- 用户友好：系统应易于使用，界面直观，减少用户的学习成本。
- 实时性：系统应能够实时捕获和分析网络数据包，以满足实时监控和分析的需求。
- 准确性：系统应提供准确和可靠的网络流量分析结果，以帮助用户做出正确的决策。
- 可扩展性：系统应具有良好的可扩展性，能够支持更多的网络设备和流量数据。
- 安全性：系统应确保用户数据的安全性和隐私性，防止数据泄露和非法访问。
- 稳定性和可靠性：系统应能够在各种网络条件下稳定运行，并提供可靠的网络流量分析结果。

3. JAVA类库介绍

3.1 Jpcap 网络分析类库

3.1.1 Jpcap类库简介与原理

Jpcap是一个开源的网络数据包捕获库，它提供了Java程序捕获、嗅探和分析网络数据包的功能。
Jpcap使用BPF（Berkeley Packet Filter）过滤器来过滤和捕获数据包，它是一个高效的网络数据包过滤机制，能够快速地过滤和捕获特定类型的数据包。
Jpcap库支持多种网络设备和操作系统，包括Windows、Linux和Mac OS X等。

3.1.2 Jpcap 类库的配置与初始化

在使用Jpcap库之前，需要进行一些基本的配置和初始化工作。
首先，需要下载和安装Jpcap库，可以从官方网站或者开源社区获取。
然后，需要配置网络设备和接口，以便Jpcap库能够捕获和嗅探数据包。
最后，需要初始化Jpcap库，创建一个JpcapCaptor对象，用于捕获和嗅探数据包。

3.1.3 Jpcap 数据包捕获与处理流程

Jpcap库提供了JpcapCaptor类，用于捕获和嗅探网络数据包。
使用JpcapCaptor对象可以创建一个数据包捕获线程，用于实时捕获和嗅探数据包。
捕获到的数据包可以通过JpcapCaptor对象的getPacket()方法获取，然后可以对数据包进行处理和分析。
Jpcap库还提供了其他功能，如数据包过滤、数据包解码和统计分析等，可以帮助用户更好地理解和分析网络流量数据。

3.2 Swing 图形用户界面（GUI）

3.2.1 Swing 类库简介与原理

Swing是Java中用于创建图形用户界面的库，它提供了丰富的组件和布局管理器，可以创建美观、易用的用户界面。
Swing组件包括各种按钮、文本框、列表框、表格等，可以用于创建各种类型的用户界面。
Swing布局管理器可以自动管理组件的位置和大小，提供灵活的布局方式。

3.2.2 Swing 组件的选择与布局

在创建网络流量分析系统的图形用户界面时，需要选择合适的Swing组件和布局管理器。
可以选择按钮、文本框、列表框等组件用于输入和显示数据，选择表格、图表等组件用于展示和分析数据。
可以使用布局管理器来控制组件的位置和大小，创建合理的用户界面布局。

3.2.3 Swing 事件处理与线程管理

Swing组件和布局管理器需要通过事件处理和线程管理来响应用户的操作和更新界面。
可以使用事件监听器来处理用户的操作，如按钮点击、列表选择等。
可以使用SwingWorker类来管理后台线程，以避免界面卡顿和死锁。

3.3 JFreeChart绘图库

3.3.1 JFreeChart类库简介与原理

JFreeChart是一个开源的Java图表库，它提供了丰富的图表类型，如柱状图、折线图、饼图等，可以用于展示和分析数据。
JFreeChart支持多种图表类型，可以满足不同的数据展示和分析需求。
JFreeChart易于使用，可以通过简单的API调用创建各种图表，并可以自定义图表的样式和格式。

3.3.2 JFreeChart的配置与初始化

在使用JFreeChart库之前，需要下载和添加JFreeChart库到项目中。
然后，可以使用JFreeChart提供的API来创建和配置图表。
可以设置图表的标题、坐标轴、图例、颜色等属性，以满足不同的数据展示和分析需求。

4. 软件开发与模块实现

4.1 系统运行的整体流程思路

系统运行的整体流程思路可以分为以下几个步骤：
- 初始化网络设备和接口，配置网络参数。
- 创建JpcapCaptor对象，启动数据包捕获线程。
- 处理捕获到的数据包，进行分析和统计。
- 显示和展示分析结果，包括图表和统计信息。
- 提供用户界面，允许用户进行操作和控制。

4.2 数据包捕获模块（JpcapPacket.Java）

4.2.1 模块概述与功能

数据包捕获模块的主要功能是从网络接口捕获和嗅探数据包。
该模块使用JpcapCaptor类来实现数据包的捕获和嗅探。

4.2.2 数据包捕获技术与实现

数据包捕获技术是基于BPF过滤器，它能够快速地过滤和捕获特定类型的数据包。
数据包捕获的实现是通过创建JpcapCaptor对象，启动数据包捕获线程，并使用getPacket()方法获取捕获到的数据包。

4.2.3 数据包存储

捕获到的数据包需要进行存储，以便后续分析和处理。
可以采用内存缓冲区或文件存储方式来存储数据包。
存储的数据包可以通过数据包列表或数据包对象来访问和处理。

4.3 选择设备模块（DevicesSelection.java）

4.3.1 模块概述与功能

选择设备模块的主要功能是让用户选择要捕获数据包的网络接口。
该模块提供了一个界面，列出所有可用的网络接口，并允许用户选择一个或多个接口进行数据包捕获。

4.3.2用户选择流程

用户首先进入选择设备模块的界面。
在界面上，可以看到所有可用的网络接口，包括名称、类型、状态等信息。
用户可以使用按钮或列表框来选择一个或多个网络接口。
选择完成后，用户可以点击确认按钮，系统将根据用户的选择启动数据包捕获线程。

4.3.3设备列表获取与展示

系统需要获取所有可用的网络接口列表，包括名称、类型、状态等信息。
可以使用JpcapCaptor类的getDeviceList()方法来获取网络接口列表。
获取到的设备列表可以通过列表框、表格或下拉列表等方式在界面上展示给用户。

4.4 主图形化界面模块（MainGUI.java）

4.4.1模块概述与功能

主图形化界面模块的主要功能是提供用户友好的界面，用于显示和分析网络流量数据。
该模块包括各种组件和布局管理器，用于显示数据包列表、过滤器、图表等。

4.4.2 GUI设计架构

主图形化界面模块的设计架构可以分为以下几个部分：
- 顶部菜单栏：包括文件、编辑、视图、帮助等菜单选项。
- 左侧工具栏：包括数据包列表、过滤器、图表等工具按钮。
- 中间工作区：用于显示数据包列表、过滤器、图表等组件。
- 右侧状态栏：显示系统状态、设备状态等信息。

4.4.3过滤器组件

过滤器组件用于设置过滤条件，以筛选和过滤捕获到的数据包。
用户可以通过过滤器组件设置源/目的IP地址、端口号、协议类型等条件。
过滤器组件可以实时更新数据包列表，以显示符合过滤条件的数据包。

4.5 可视化模块（VisualizationWindow.java）

4.5.1模块概述与功能

可视化模块的主要功能是提供图表和图形，用于展示和分析网络流量数据。
该模块使用JFreeChart库来创建各种图表，如柱状图、折线图、饼图等。

4.5.2图表组件的详细设计

图表组件的设计可以分为以下几个部分：
- 图表标题：显示图表的标题和副标题。
- 图表区域：显示图表的图形和数据。
- 图例：显示图表中使用的颜色、线型、标记等信息。
- 坐标轴：显示图表的X轴和Y轴，包括坐标轴标题、刻度、标签等。
- 工具栏：提供图表的缩放、旋转、打印等操作按钮。

4.6 启动模块（Begin.java）

4.6.1模块概述与功能

启动模块的主要功能是初始化系统，包括加载配置文件、初始化网络设备等。
该模块在系统启动时执行，确保系统能够正常运行。

4.6.2系统初始化流程

系统初始化流程可以分为以下几个步骤：
- 加载配置文件，获取网络设备和接口信息。
- 初始化网络设备和接口，配置网络参数。
- 创建JpcapCaptor对象，启动数据包捕获线程。
- 创建Swing组件和布局管理器，创建图形用户界面。
- 加载和初始化其他模块和组件。

4.6.3 异常处理与系统健壮性

系统初始化过程中可能出现异常和错误，需要进行异常处理和系统健壮性设计。
可以捕获异常并打印错误信息，以便调试和解决问题。
可以采用异常链和堆栈跟踪来记录异常信息，以便分析和调试。
可以进行系统健壮性设计，例如设置系统重启和恢复机制，以防止系统崩溃和数据丢失。

4.7 数据包信息的处理与显示

4.7.1 数据包信息的内容与提取

数据包信息包括源/目的IP地址、端口号、协议类型、数据包大小等。
可以使用JpcapCaptor对象的getPacket()方法来获取捕获到的数据包。
可以通过数据包对象的getSrcIpAddress()、getDstIpAddress()、getSrcPort()、getDstPort()等方法来提取数据包信息。
