高校信息中心网络设计与规划

1. 绪论

1.1 研究背景与意义

1.1.1 高校信息化建设的重要性

• 随着信息技术的发展，高校信息化建设已成为提高教育质量、促进教育公平的重要手段。
• 高校信息中心作为校园网络的核心，其性能直接影响到学校的教学、科研和管理水平。
• 因此，研究高校信息中心网络的设计与规划，对提升高校信息化建设水平具有重要意义。

1.1.2 国内外研究现状

• 国外高校在网络架构设计、网络安全管理、网络性能优化等方面取得了一系列成果。
• 国内高校信息中心网络的设计与规划也受到了越来越多的关注，众多高校着重于网络架构的合理性和网络服务的高效性。
• 然而，随着新技术的应用，高校信息中心网络面临着更高的性能要求和更复杂的安全挑战，传统的网络架构已难以满足现代高校的需求。

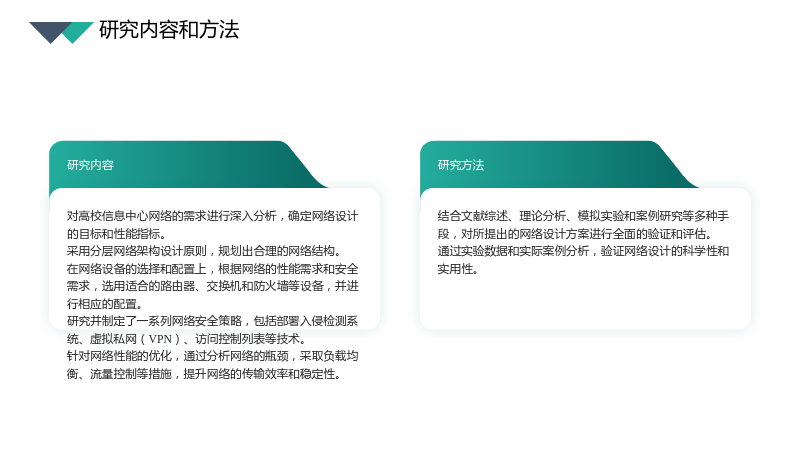

1.2 研究内容和方法

1.2.1 研究内容

• 对高校信息中心网络的需求进行深入分析，确定网络设计的目标和性能指标。
• 采用分层网络架构设计原则，规划出合理的网络结构。
• 在网络设备的选择和配置上，根据网络的性能需求和安全需求，选用适合的路由器、交换机和防火墙等设备，并进行相应的配置。
• 研究并制定了一系列网络安全策略，包括部署入侵检测系统、虚拟私网（VPN）、访问控制列表等技术。
• 针对网络性能的优化，通过分析网络的瓶颈，采取负载均衡、流量控制等措施，提升网络的传输效率和稳定性。

1.2.2 研究方法

• 结合文献综述、理论分析、模拟实验和案例研究等多种手段，对所提出的网络设计方案进行全面的验证和评估。
• 通过实验数据和实际案例分析，验证网络设计的科学性和实用性。

1.3 研究结构安排

1.3 研究结构安排

• 第一章 绪论：介绍研究背景与意义、国内外研究现状、研究内容与方法以及论文的结构安排。
• 第二章 高校信息中心网络需求分析：详细分析高校信息中心网络的功能需求、性能需求和安全需求。
• 第三章 高校信息中心网络设计方案：基于需求分析的结果，提出分层网络架构设计方案，包括核心层、汇聚层和接入层的具体设计，以及网络设备的选型和配置。
• 第四章 高校信息中心网络安全策略：研究并制定网络安全策略，包括防火墙配置、入侵检测系统部署、访问控制策略等。
• 第五章 高校信息中心网络性能优化：分析网络性能瓶颈，探讨负载均衡、流量控制等性能优化措施。
• 第六章 结论与展望：总结研究成果，指出研究的不足之处，提出未来研究的方向和展望。

2. 高校信息中心网络需求分析

2.1 高校信息中心网络的功能需求

2.1.1 教学服务需求

• 高校信息中心网络应支持多媒体教学、在线课程、远程教学等教学服务。
• 网络应提供足够的带宽和低延迟，确保教学视频、在线直播等应用的流畅运行。

2.1.2 科研服务需求

• 高校信息中心网络应支持大数据处理、高性能计算等科研服务。
• 网络应提供高带宽、低延迟的连接，确保科研数据的快速传输和处理。

2.1.3 行政管理需求

• 高校信息中心网络应支持校园行政管理、人事管理、财务管理等服务。
• 网络应提供稳定可靠的连接，确保行政数据的准确性和及时性。

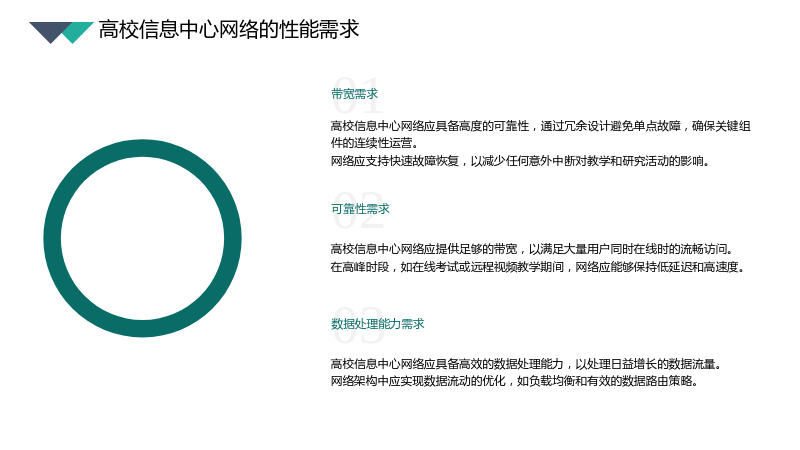

2.2 高校信息中心网络的性能需求

2.2.1 带宽需求

• 高校信息中心网络应提供足够的带宽，以满足大量用户同时在线时的流畅访问。
• 在高峰时段，如在线考试或远程视频教学期间，网络应能够保持低延迟和高速度。

2.2.2 可靠性需求

• 高校信息中心网络应具备高度的可靠性，通过冗余设计避免单点故障，确保关键组件的连续性运营。
• 网络应支持快速故障恢复，以减少任何意外中断对教学和研究活动的影响。

2.2.3 数据处理能力需求

• 高校信息中心网络应具备高效的数据处理能力，以处理日益增长的数据流量。
• 网络架构中应实现数据流动的优化，如负载均衡和有效的数据路由策略。

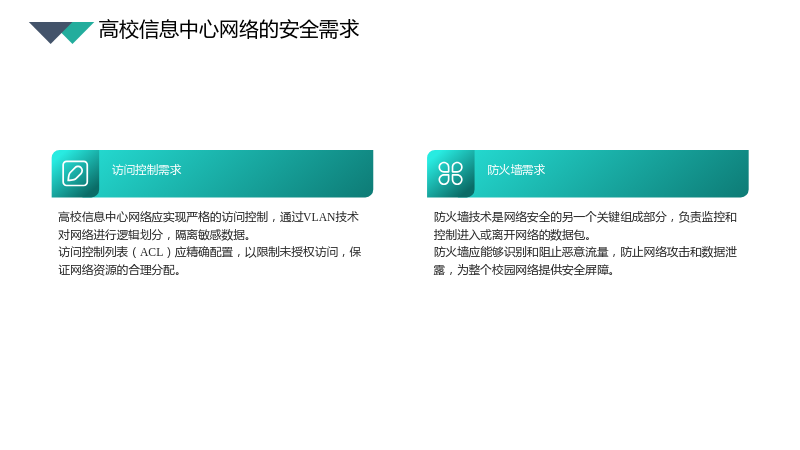

2.3 高校信息中心网络的安全需求

2.3.1 访问控制需求

• 高校信息中心网络应实现严格的访问控制，通过VLAN技术对网络进行逻辑划分，隔离敏感数据。
• 访问控制列表（ACL）应精确配置，以限制未授权访问，保证网络资源的合理分配。

2.3.2 防火墙需求

• 防火墙技术是网络安全的另一个关键组成部分，负责监控和控制进入或离开网络的数据包。
• 防火墙应能够识别和阻止恶意流量，防止网络攻击和数据泄露，为整个校园网络提供安全屏障。

3. 高校信息中心网络设计方案

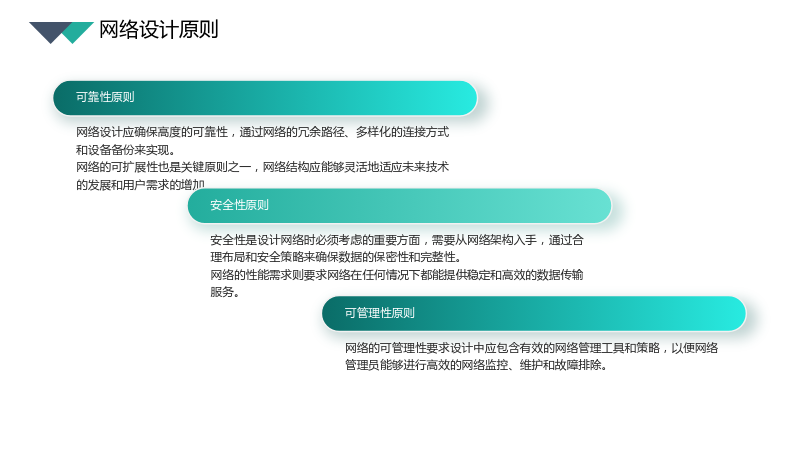

3.1 网络设计原则

3.1.1 可靠性原则

• 网络设计应确保高度的可靠性，通过网络的冗余路径、多样化的连接方式和设备备份来实现。
• 网络的可扩展性也是关键原则之一，网络结构应能够灵活地适应未来技术的发展和用户需求的增加。

3.1.2 安全性原则

• 安全性是设计网络时必须考虑的重要方面，需要从网络架构入手，通过合理布局和安全策略来确保数据的保密性和完整性。
• 网络的性能需求则要求网络在任何情况下都能提供稳定和高效的数据传输服务。

3.1.3 可管理性原则

• 网络的可管理性要求设计中应包含有效的网络管理工具和策略，以便网络管理员能够进行高效的网络监控、维护和故障排除。

3.2 网络架构设计

3.2.1 接入层设计

• 接入层作为用户连接网络的第一层，其设计侧重于易于接入和高密度的用户连接。
• 接入层由多个接入交换机构成，为终端用户设备提供接入服务。

3.2.2 汇聚层设计

• 汇聚层或分布层将多个接入层交换机的流量汇总，并通过高速链路转发至核心层。
• 汇聚层中的交换机通常需要更高的处理能力和可靠性，执行包过滤、流量管理和服务质量（QoS）控制等高级功能。

3.2.3 核心层设计

• 核心层是高校信息中心网络的骨干，负责快速、高效地处理大量数据。
• 核心层在拓扑中由高性能的路由器或交换机组成，这些设备提供了网络的主要传输路径。

3.2.4 服务器区设计

• 服务器区是专门配置的，用于托管高校的关键服务和应用，如学术资源、数据库、邮件系统和文件存储服务。
• 服务器区通常直接连接到核心层，以确保服务器之间以及服务器与网络其他部分之间的高速连接。

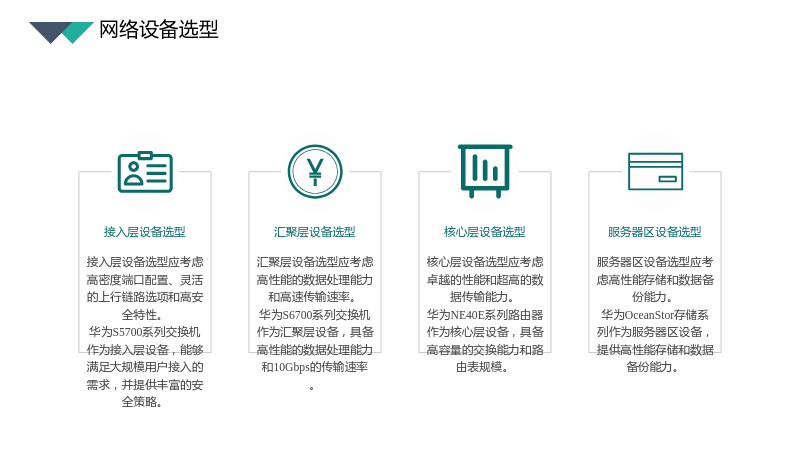

3.3 网络设备选型

3.3.1 接入层设备选型

• 接入层设备选型应考虑高密度端口配置、灵活的上行链路选项和高安全特性。
• 华为S5700系列交换机作为接入层设备，能够满足大规模用户接入的需求，并提供丰富的安全策略。

3.3.2 汇聚层设备选型

• 汇聚层设备选型应考虑高性能的数据处理能力和高速传输速率。
• 华为S6700系列交换机作为汇聚层设备，具备高性能的数据处理能力和10Gbps的传输速率。

3.3.3 核心层设备选型

• 核心层设备选型应考虑卓越的性能和超高的数据传输能力。
• 华为NE40E系列路由器作为核心层设备，具备高容量的交换能力和路由表规模。

3.3.4 服务器区设备选型

• 服务器区设备选型应考虑高性能存储和数据备份能力。
• 华为OceanStor存储系列作为服务器区设备，提供高性能存储和数据备份能力。

3.4 网络地址规划

3.4.1 IPv4地址规划

• 在高校信息中心网络中，采用IPv4地址进行规划，同时考虑未来向IPv6过渡的可能性。
• 网络地址规划遵循层次化和模块化的原则，将地址空间划分为不同的子网。

3.4.2 VLAN划分

• 每个子网分配一个独立的地址范围和对应的VLAN，以实现逻辑隔离和安全控制。
• 核心层、汇聚层和接入层的网络设备配置相应的路由和VLAN设置，以支持跨子网的通信和数据流的正确路由。

4. 高校信息中心网络规划实施

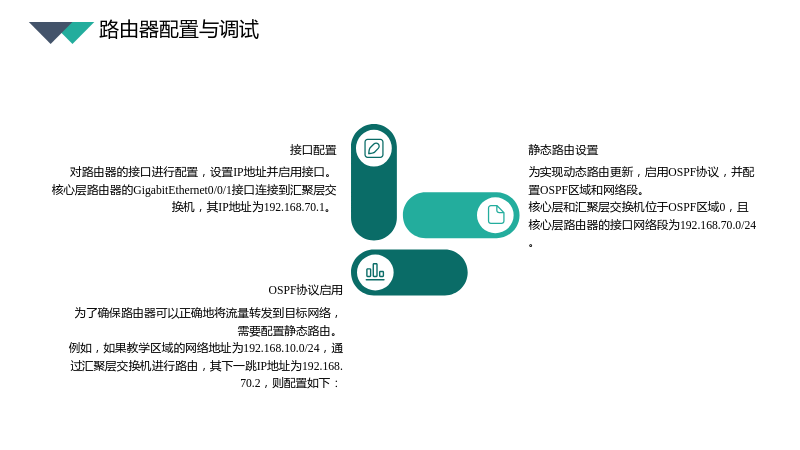

4.1 路由器配置与调试

4.1.1 接口配置

• 对路由器的接口进行配置，设置IP地址并启用接口。
• 核心层路由器的GigabitEthernet0/0/1接口连接到汇聚层交换机，其IP地址为192.168.70.1。

4.1.2 静态路由设置

• 为了确保路由器可以正确地将流量转发到目标网络，需要配置静态路由。
• 例如，如果教学区域的网络地址为192.168.10.0/24，通过汇聚层交换机进行路由，其下一跳IP地址为192.168.70.2，则配置如下：

4.1.3 OSPF协议启用

• 为实现动态路由更新，启用OSPF协议，并配置OSPF区域和网络段。
• 核心层和汇聚层交换机位于OSPF区域0，且核心层路由器的接口网络段为192.168.70.0/24。

4.2 核心交换机配置与调试

4.2.1 VLAN配置

• 配置VLAN以实现网络的逻辑隔离。
• 为教学区域、行政区域和服务器区域分别设置VLAN 10、VLAN 20和VLAN 50。

4.2.2 接口设置

• 对核心交换机的各个接口进行配置，以连接到汇聚层交换机或直接连接到服务器。
• 设置接口的IP地址，并将其划分到相应的VLAN中。

4.2.3 链路聚合配置

• 为了提高网络的带宽和可靠性，可以配置链路聚合。
• GigabitEthernet0/0/1和GigabitEthernet0/0/2接口连接到同一汇聚交换机，可将它们聚合为一个逻辑链路。

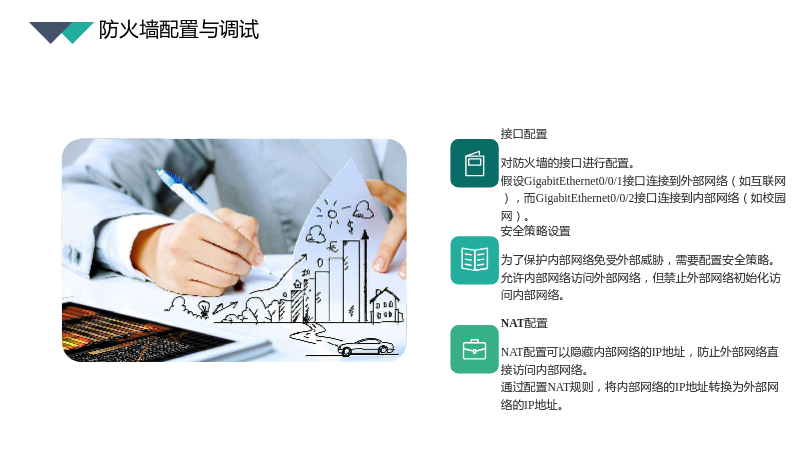

4.3 防火墙配置与调试

4.3.1 接口配置

• 对防火墙的接口进行配置。
• 假设GigabitEthernet0/0/1接口连接到外部网络（如互联网），而GigabitEthernet0/0/2接口连接到内部网络（如校园网）。

4.3.2 安全策略设置

• 为了保护内部网络免受外部威胁，需要配置安全策略。
• 允许内部网络访问外部网络，但禁止外部网络初始化访问内部网络。

4.3.3 NAT配置

• NAT配置可以隐藏内部网络的IP地址，防止外部网络直接访问内部网络。
• 通过配置NAT规则，将内部网络的IP地址转换为外部网络的IP地址。

5. 总结与展望

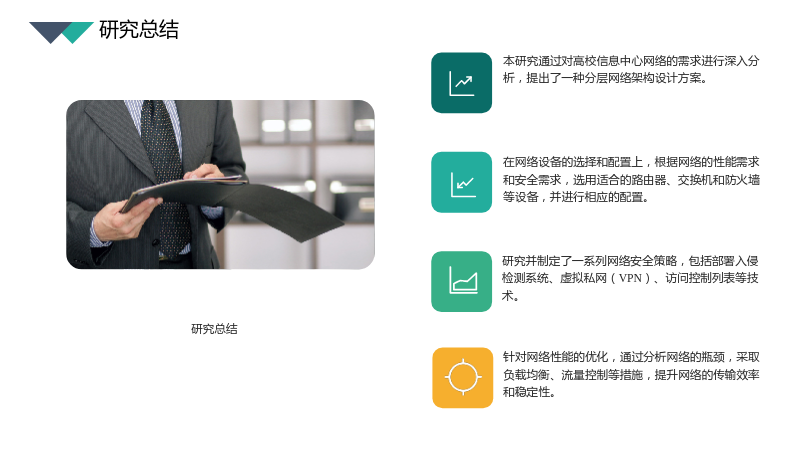

5.1 研究总结

5.1 研究总结

• 本研究通过对高校信息中心网络的需求进行深入分析，提出了一种分层网络架构设计方案。
• 在网络设备的选择和配置上，根据网络的性能需求和安全需求，选用适合的路由器、交换机和防火墙等设备，并进行相应的配置。
• 研究并制定了一系列网络安全策略，包括部署入侵检测系统、虚拟私网（VPN）、访问控制列表等技术。
• 针对网络性能的优化，通过分析网络的瓶颈，采取负载均衡、流量控制等措施，提升网络的传输效率和稳定性。

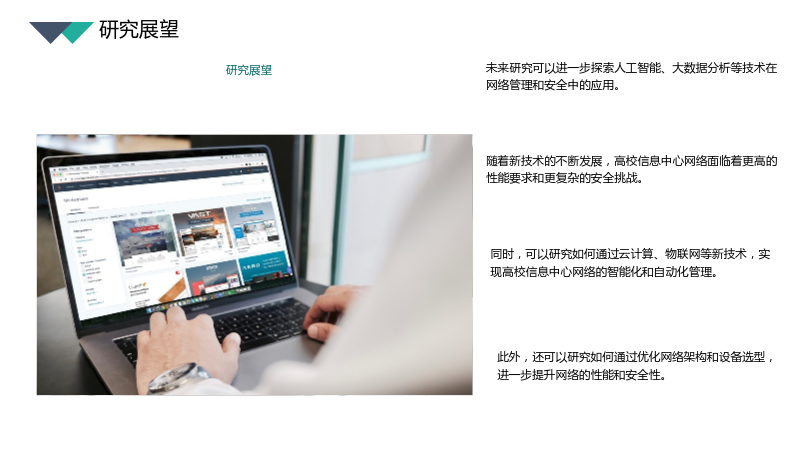

5.2 研究展望

5.2 研究展望

• 随着新技术的不断发展，高校信息中心网络面临着更高的性能要求和更复杂的安全挑战。
• 未来研究可以进一步探索人工智能、大数据分析等技术在网络管理和安全中的应用。
• 同时，可以研究如何通过云计算、物联网等新技术，实现高校信息中心网络的智能化和自动化管理。
• 此外，还可以研究如何通过优化网络架构和设备选型，进一步提升网络的性能和安全性。
