铜山中学网络规划设计研究

1. 引言

1.1 研究背景

1.1.1 国内外研究现状

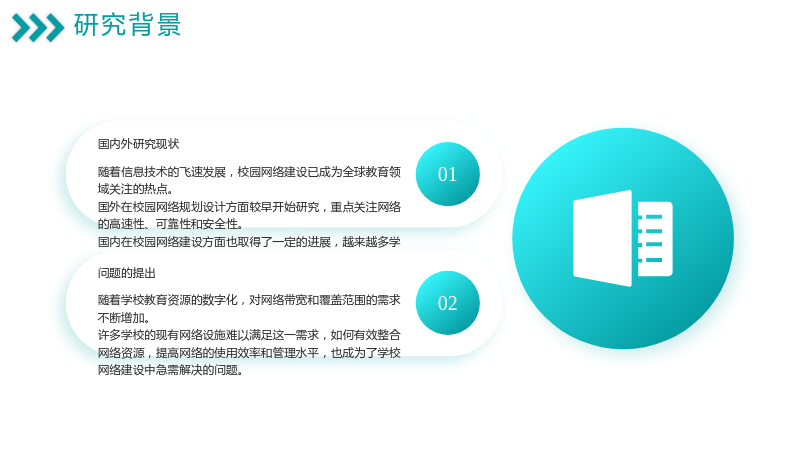

随着信息技术的飞速发展，校园网络建设已成为全球教育领域关注的热点。
国外在校园网络规划设计方面较早开始研究，重点关注网络的高速性、可靠性和安全性。
国内在校园网络建设方面也取得了一定的进展，越来越多学校开始重视网络规划设计的科学性和前瞻性。

1.1.2 问题的提出

随着学校教育资源的数字化，对网络带宽和覆盖范围的需求不断增加。
许多学校的现有网络设施难以满足这一需求，如何有效整合网络资源，提高网络的使用效率和管理水平，也成为了学校网络建设中急需解决的问题。

1.2 研究意义

对铜山中学进行网络规划设计，不仅可以提升学校的信息化水平，还能为学生和教师提供一个高效、便捷的学习和教学环境，从而促进教育教学质量的提升。
为学校未来网络建设和发展提供科学合理的规划方案，为学校信息化建设的持续发展奠定坚实的基础。
所提出的网络设计方案也可为其他学校在网络建设方面提供参考和借鉴。

2. 需求分析

2.1 总体需求

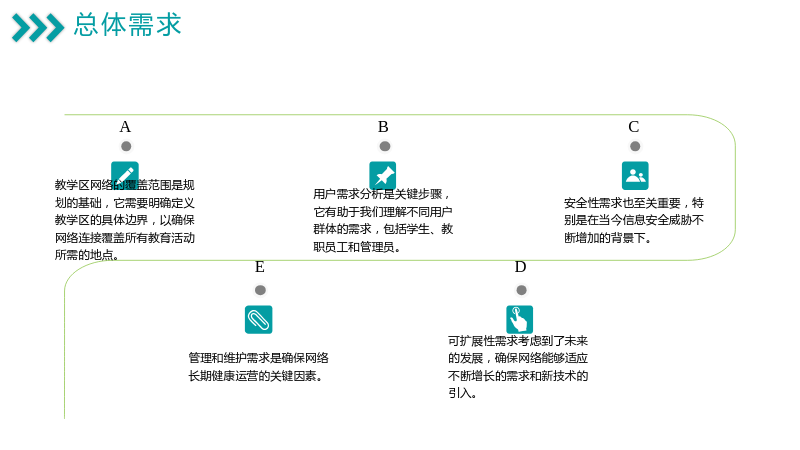

教学区网络的覆盖范围是规划的基础，它需要明确定义教学区的具体边界，以确保网络连接覆盖所有教育活动所需的地点。
用户需求分析是关键步骤，它有助于我们理解不同用户群体的需求，包括学生、教职员工和管理员。
安全性需求也至关重要，特别是在当今信息安全威胁不断增加的背景下。
可扩展性需求考虑到了未来的发展，确保网络能够适应不断增长的需求和新技术的引入。
管理和维护需求是确保网络长期健康运营的关键因素。

2.2 性能需求

带宽要求在教学区网络中至关重要，明确确定各个区域对带宽的需求是必要的，以确保满足教学和研究活动的要求。
延迟和响应时间是另一个关键的性能指标。
可用性要求是确保网络可靠性的关键。
数据传输速度是性能需求的重要组成部分。
负载均衡是确保网络性能的关键策略之一。

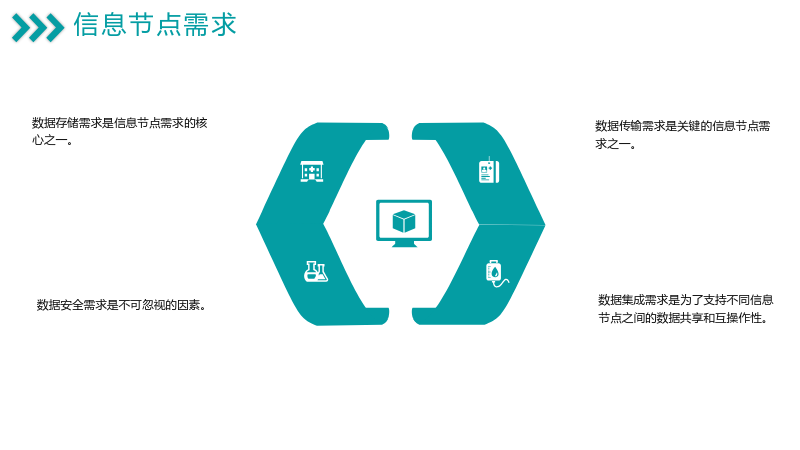

2.3 信息节点需求

数据存储需求是信息节点需求的核心之一。
数据传输需求是关键的信息节点需求之一。
数据安全需求是不可忽视的因素。
数据集成需求是为了支持不同信息节点之间的数据共享和互操作性。

2.4 网络方案分析

有线网络与无线网络：每个教室都配备了千兆超六类网线接口，以便主机PC通过RJ45口连接到网络并访问互联网。
DNS服务器：为了使学生和教师能够方便地通过域名访问服务器，设置了DNS服务器，以便域名解析。
教育资源存储：为了存储教学资料，每个教室都设置了独立的FTP服务器，用于存储教师上课产生的教学资料。
教务系统：学生和教师都可以访问学校的教务系统，其中包括内网和外网访问。
网络设备管理：学校的网络设备由高校驻场运维的网管远程管理，采用AAA认证来确保管理安全。
网络设备管理平台：网络设备的管理通过华三的网管平台IMC来实现，因此需要配置SNMP（简单网络管理协议）以使IMC能够在Web界面上发现和管理网络设备。
私有隧道和VPN：为了保证与分校的联系以及访问企业教学产品，设置了VPN隧道。
冗余备份：为了提高网络的可用性，接入终端的网关交换机设置了两台，通过VRRP（虚拟路由冗余协议）实现冗余备份，以确保一台设备故障时不会中断网络。
BFD协议：为了迅速检测上行链路状态，部署了BFD（Bidirectional Forwarding Detection）协议，以在毫秒内切换至备份链路，提高内网冗余性和可靠性。
路由协议：网络使用OSPF（开放最短路径优先）路由协议，将校园内网划分为骨干区域和一般区域，并设置为stub区域，以减少OSPF的LSA（链路状态通告）报文泛洪。
链路聚合：为了提高汇聚层之间链路的带宽，启用了链路聚合功能，以增加内网流量的吞吐量。

2.5 校园内网安全需求分析

服务器访问控制：为防止学生修改或删除服务器上的机密信息，服务器区域仅对教师办公室的网段开放，实施访问控制策略。
边缘端口设置：对不直连对端通信设备的接口设置为edged端口，以加快协议收敛，减少STP（生成树协议）BPDU报文的占用链路带宽，并防止恶意攻击者抓包利用。
根桥保护：通过设置根保护功能，记录根桥的MAC地址，以防止新接入设备夺取原先设置的根桥，从而避免网络震荡。
设备登录密码：对每台网络设备设置登录密码，要求包含大小写英文字母和数字，长度不小于8位，以增强设备的安全性。

3 学校网络的总体规划

3.1 网络规划

教室有线网络：每个教室的有线网络需求估计每间教室只需要12个网络接入口。
教学区无线AP：每个教室部署了2台无线接入点，根据教室大小确定具体数量。
无线AP终端数量：根据学校网管的统计，教学楼每天大约有2000名学生在线终端。
教室办公室及校领导：约有400多名教职员工需要网络接入。
网络设备管理：在项目中列出了交付设备的地址清单，规划了一个C类地址，使用24位掩码以满足远程管理设备的需求。

3.2 网络分层设计

接入层：负责连接终端设备，如教室、办公室、实验室等。
汇聚层：负责连接接入层和核心层，负责数据包的转发和路由选择。
核心层：负责连接各个汇聚层，负责整个网络的数据包转发和路由选择。

3.3 设备选型

接入层：采用华为S5720-S系列交换机，支持24个10/100/1000Base-T以太网端口。
汇聚层：采用华为S5750-X系列交换机，支持10GE上行接口，适用于大型网络环境。
核心层：采用华为S7706交换机，支持10GE上行接口，适用于大型网络环境。

3.4 综合布线

布线划分：包括教育区子系统、配线(水平)子系统、干线(垂直)子系统、办公室子系统、管理子系统、网管员子系统。
费用估算：综合布线系统的预算约为100万元，包括材料费、施工费、设备费等。

4 部署测试

防火墙：部署华为USG6000防火墙，实现对网络的安全防护。
接入交换机：采用华为S5720-S系列交换机，实现对终端设备的接入控制。
汇聚交换机：采用华为S5750-X系列交换机，实现对数据包的转发和路由选择。
部分终端：对部分终端进行配置，实现对网络的访问控制。
VLAN划分测试：对网络进行VLAN划分，实现对不同用户群体的访问控制。
MSTP配置测试：对网络进行MSTP配置，实现对网络的冗余备份。
VRRP配置测试：对网络进行VRRP配置，实现对网络的冗余备份。
ACL配置与实现测试：对网络进行ACL配置，实现对网络的安全防护。

5 结论

通过对铜山中学网络的规划设计，为学校提供了一种高效、安全、可靠的网络规划设计方法。通过采用Ensp软件对网络规划设计方案进行仿真验证，结果表明该设计方案能有效扩大网络覆盖范围、提升网络性能，并确保了网络的安全性。该研究的关键技术包括网络拓扑结构优化、性能参数调整以及安全策略的制定与实施，为铜山中学信息化建设提供了一种高效、安全的网络规划设计方法。
