基于C51单片机的电子钟设计与制作

1. 引言

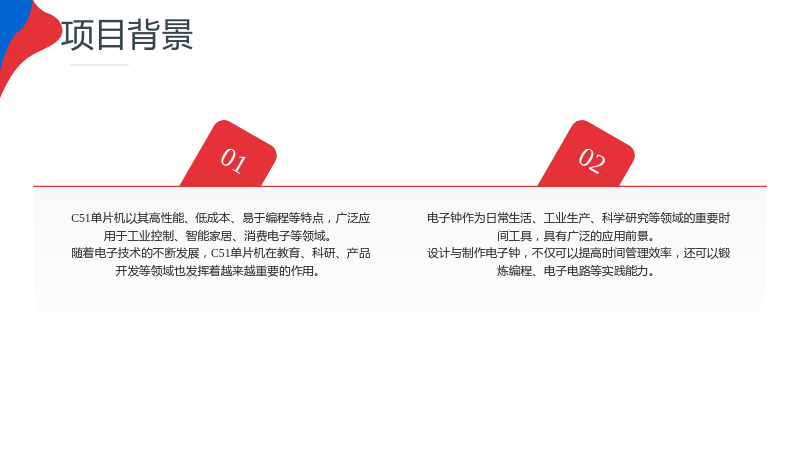

1.1 项目背景

1.1.1 C51单片机的应用领域

• C51单片机以其高性能、低成本、易于编程等特点，广泛应用于工业控制、智能家居、消费电子等领域。
• 随着电子技术的不断发展，C51单片机在教育、科研、产品开发等领域也发挥着越来越重要的作用。

1.1.2 电子钟的设计意义

• 电子钟作为日常生活、工业生产、科学研究等领域的重要时间工具，具有广泛的应用前景。
• 设计与制作电子钟，不仅可以提高时间管理效率，还可以锻炼编程、电子电路等实践能力。

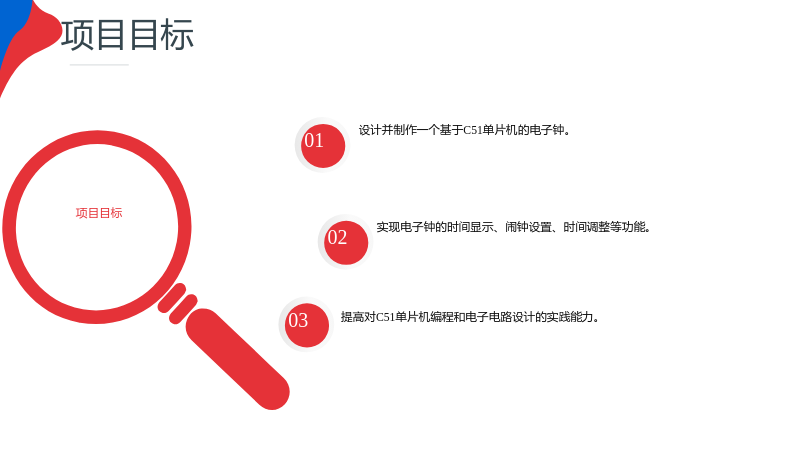

1.2 项目目标

1.2 项目目标

• 设计并制作一个基于C51单片机的电子钟。
• 实现电子钟的时间显示、闹钟设置、时间调整等功能。
• 提高对C51单片机编程和电子电路设计的实践能力。

2. C51单片机基础知识

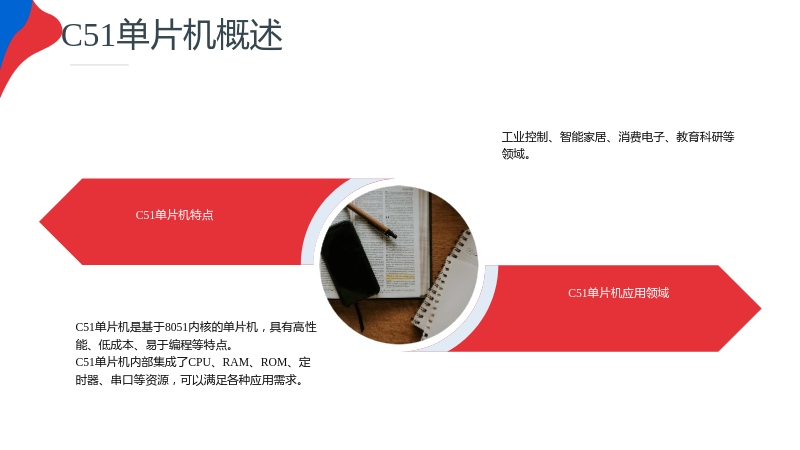

2.1 C51单片机概述

2.1.1 C51单片机特点

• C51单片机是基于8051内核的单片机，具有高性能、低成本、易于编程等特点。
• C51单片机内部集成了CPU、RAM、ROM、定时器、串口等资源，可以满足各种应用需求。

2.1.2 C51单片机应用领域

• 工业控制、智能家居、消费电子、教育科研等领域。

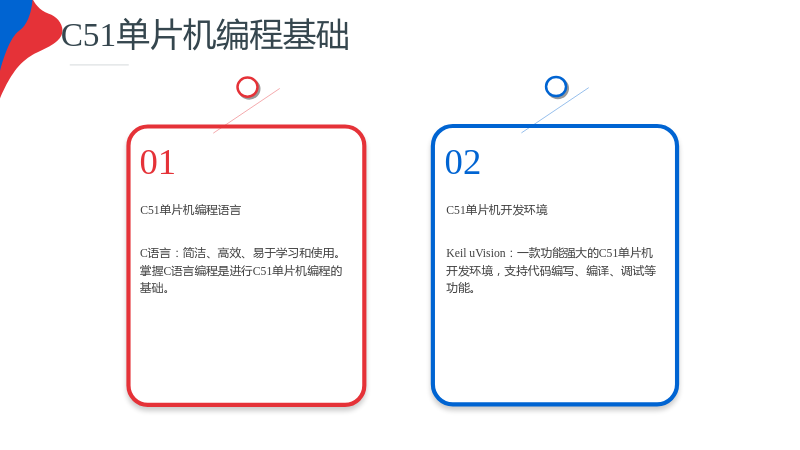

2.2 C51单片机编程基础

2.2.1 C51单片机编程语言

• C语言：简洁、高效、易于学习和使用。
• 掌握C语言编程是进行C51单片机编程的基础。

2.2.2 C51单片机开发环境

• Keil uVision：一款功能强大的C51单片机开发环境，支持代码编写、编译、调试等功能。

3. 电子钟硬件设计

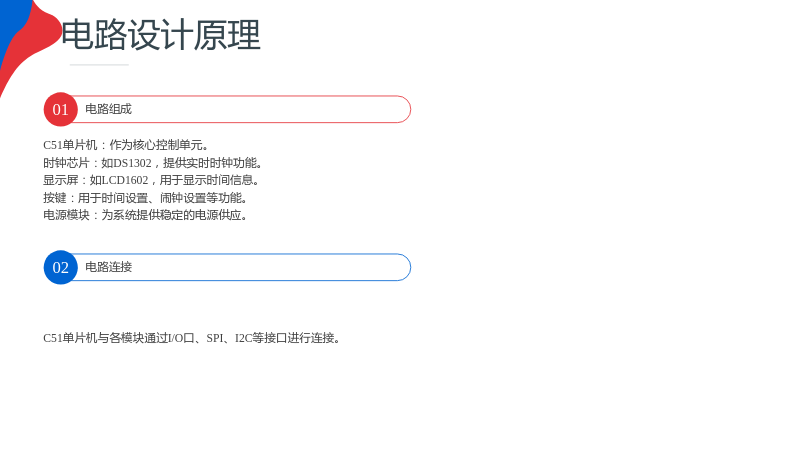

3.1 电路设计原理

3.1.1 电路组成

• C51单片机：作为核心控制单元。
• 时钟芯片：如DS1302，提供实时时钟功能。
• 显示屏：如LCD1602，用于显示时间信息。
• 按键：用于时间设置、闹钟设置等功能。
• 电源模块：为系统提供稳定的电源供应。

3.1.2 电路连接

• C51单片机与各模块通过I/O口、SPI、I2C等接口进行连接。

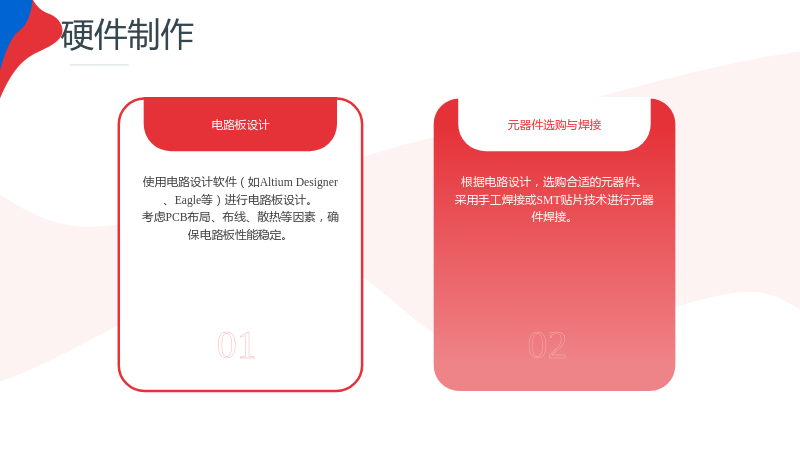

3.2 硬件制作

3.2.1 电路板设计

• 使用电路设计软件（如Altium Designer、Eagle等）进行电路板设计。
• 考虑PCB布局、布线、散热等因素，确保电路板性能稳定。

3.2.2 元器件选购与焊接

• 根据电路设计，选购合适的元器件。
• 采用手工焊接或SMT贴片技术进行元器件焊接。

4. 电子钟软件设计

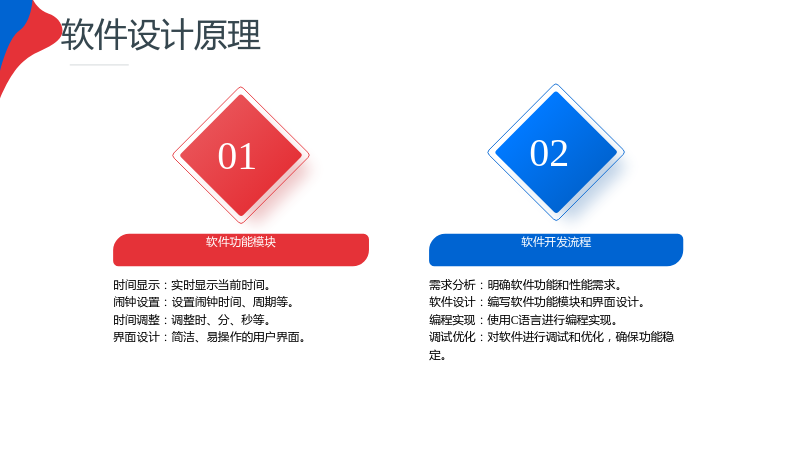

4.1 软件设计原理

4.1.1 软件功能模块

• 时间显示：实时显示当前时间。
• 闹钟设置：设置闹钟时间、周期等。
• 时间调整：调整时、分、秒等。
• 界面设计：简洁、易操作的用户界面。

4.1.2 软件开发流程

• 需求分析：明确软件功能和性能需求。
• 软件设计：编写软件功能模块和界面设计。
• 编程实现：使用C语言进行编程实现。
• 调试优化：对软件进行调试和优化，确保功能稳定。

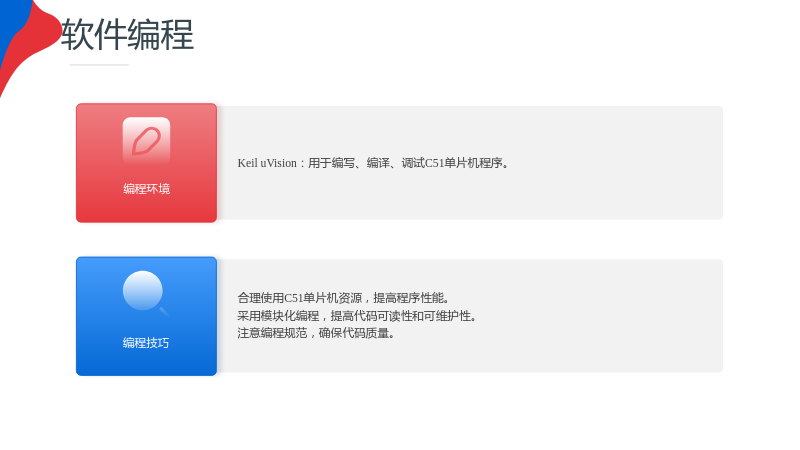

4.2 软件编程

4.2.1 编程环境

• Keil uVision：用于编写、编译、调试C51单片机程序。

4.2.2 编程技巧

• 合理使用C51单片机资源，提高程序性能。
• 采用模块化编程，提高代码可读性和可维护性。
• 注意编程规范，确保代码质量。

5. 电子钟测试与调试

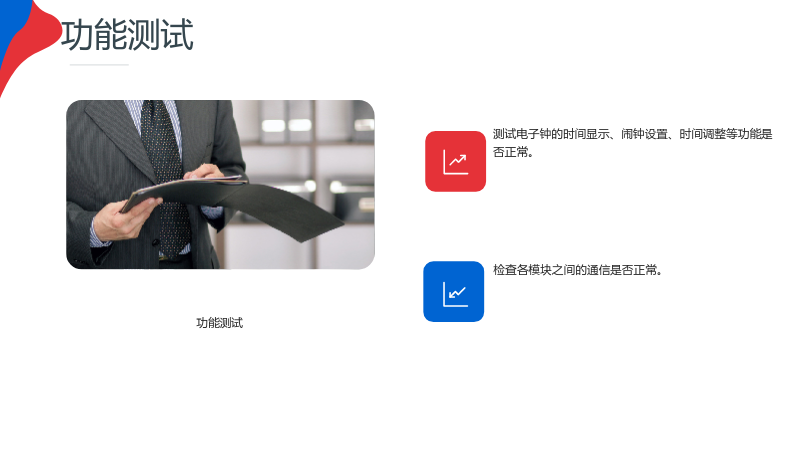

5.1 功能测试

5.1 功能测试

• 测试电子钟的时间显示、闹钟设置、时间调整等功能是否正常。
• 检查各模块之间的通信是否正常。

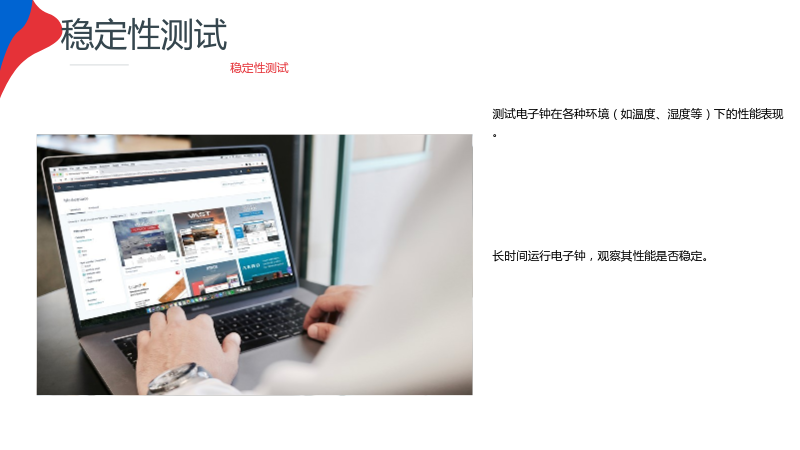

5.2 稳定性测试

5.2 稳定性测试

• 长时间运行电子钟，观察其性能是否稳定。
• 测试电子钟在各种环境（如温度、湿度等）下的性能表现。

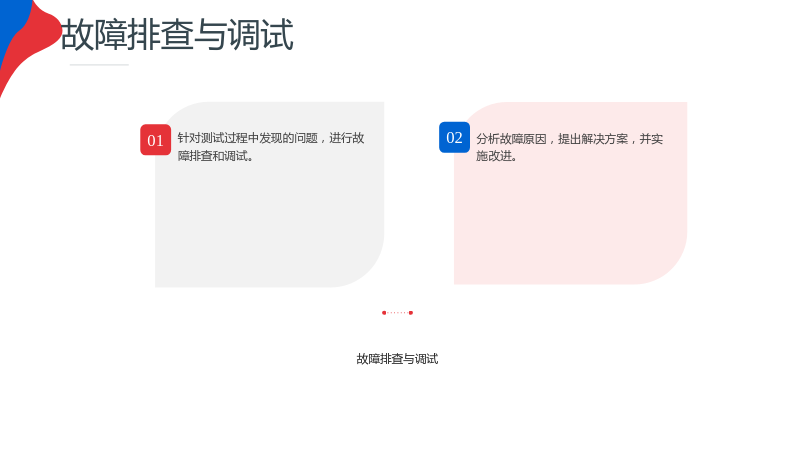

5.3 故障排查与调试

5.3 故障排查与调试

• 针对测试过程中发现的问题，进行故障排查和调试。
• 分析故障原因，提出解决方案，并实施改进。

6. 总结

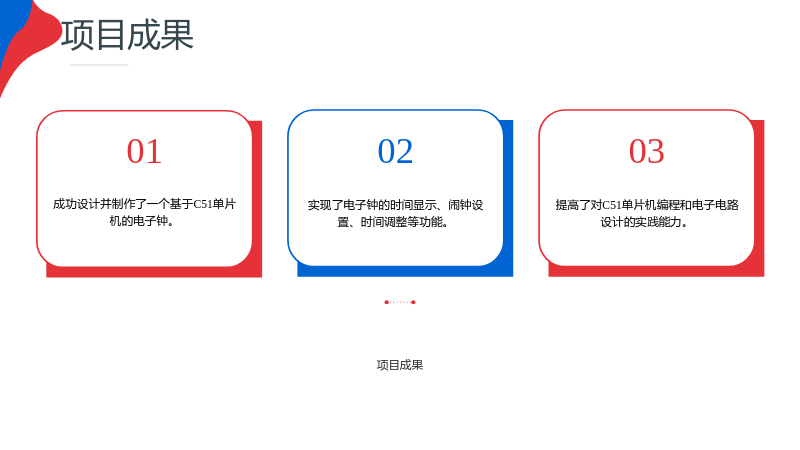

6.1 项目成果

6.1 项目成果

• 成功设计并制作了一个基于C51单片机的电子钟。
• 实现了电子钟的时间显示、闹钟设置、时间调整等功能。
• 提高了对C51单片机编程和电子电路设计的实践能力。

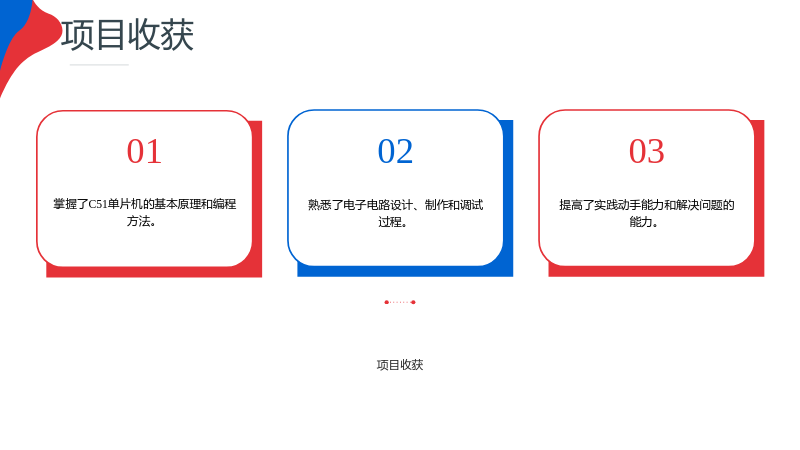

6.2 项目收获

6.2 项目收获

• 掌握了C51单片机的基本原理和编程方法。
• 熟悉了电子电路设计、制作和调试过程。
• 提高了实践动手能力和解决问题的能力。

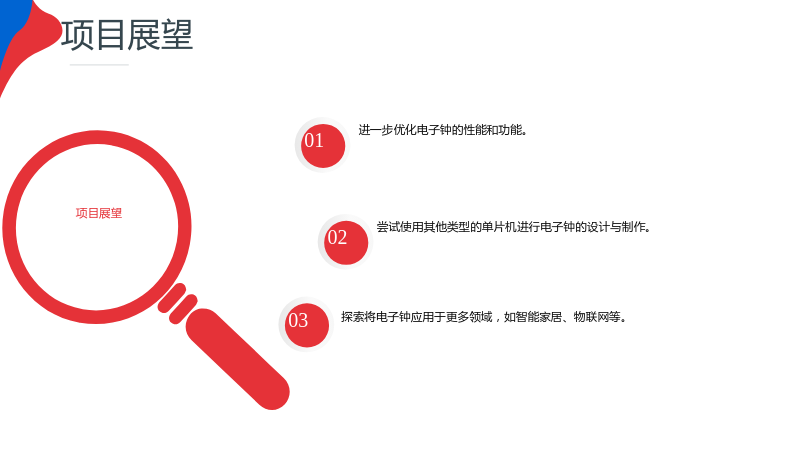

6.3 项目展望

6.3 项目展望

• 进一步优化电子钟的性能和功能。
• 尝试使用其他类型的单片机进行电子钟的设计与制作。
• 探索将电子钟应用于更多领域，如智能家居、物联网等。
