缩合釜DCS控制系统设计

1. 缩合釜与DCS控制系统概述

1.1 缩合釜的定义与应用

1.1.1 缩合釜的定义

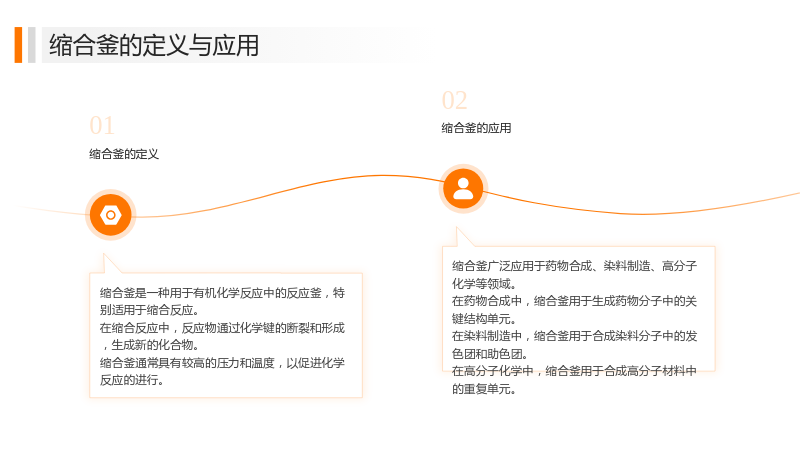

• 缩合釜是一种用于有机化学反应中的反应釜，特别适用于缩合反应。
• 在缩合反应中，反应物通过化学键的断裂和形成，生成新的化合物。
• 缩合釜通常具有较高的压力和温度，以促进化学反应的进行。

1.1.2 缩合釜的应用

• 缩合釜广泛应用于药物合成、染料制造、高分子化学等领域。
• 在药物合成中，缩合釜用于生成药物分子中的关键结构单元。
• 在染料制造中，缩合釜用于合成染料分子中的发色团和助色团。
• 在高分子化学中，缩合釜用于合成高分子材料中的重复单元。

1.2 DCS控制系统的概念

1.2.1 DCS控制系统的定义

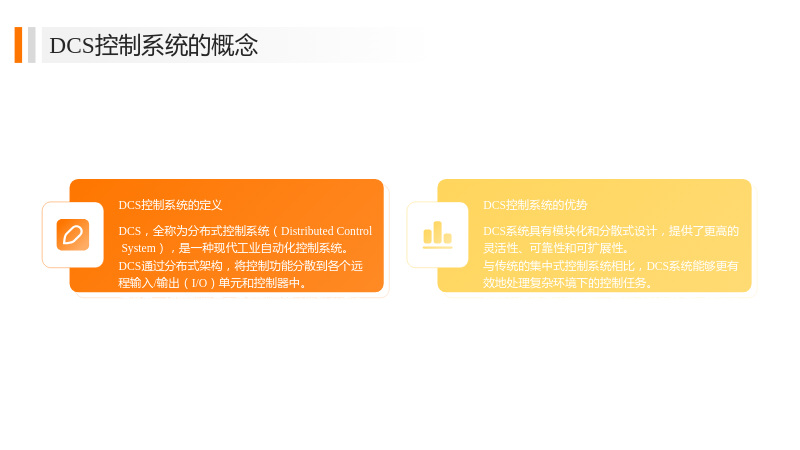

• DCS，全称为分布式控制系统（Distributed Control System），是一种现代工业自动化控制系统。
• DCS通过分布式架构，将控制功能分散到各个远程输入/输出（I/O）单元和控制器中。
• 这些单元和控制器与中央控制室的计算机系统协同工作，实现对生产过程的高效监控和管理。

1.2.2 DCS控制系统的优势

• DCS系统具有模块化和分散式设计，提供了更高的灵活性、可靠性和可扩展性。
• 与传统的集中式控制系统相比，DCS系统能够更有效地处理复杂环境下的控制任务。
• DCS系统通过分散控制，实现了对生产过程的精确控制和管理，提高了生产效率和产品质量。

2. 缩合釜DCS控制系统设计原理

2.1 缩合釜过程的控制要求分析

2.1.1 工艺分析与需求

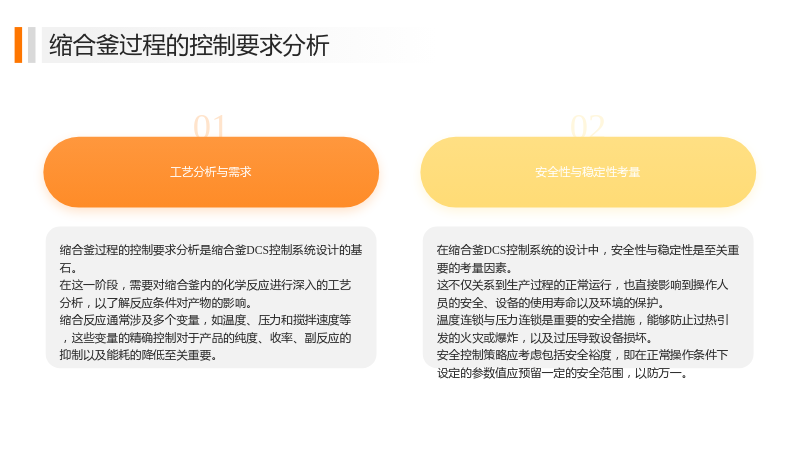

• 缩合釜过程的控制要求分析是缩合釜DCS控制系统设计的基石。
• 在这一阶段，需要对缩合釜内的化学反应进行深入的工艺分析，以了解反应条件对产物的影响。
• 缩合反应通常涉及多个变量，如温度、压力和搅拌速度等，这些变量的精确控制对于产品的纯度、收率、副反应的抑制以及能耗的降低至关重要。

2.1.2 安全性与稳定性考量

• 在缩合釜DCS控制系统的设计中，安全性与稳定性是至关重要的考量因素。
• 这不仅关系到生产过程的正常运行，也直接影响到操作人员的安全、设备的使用寿命以及环境的保护。
• 温度连锁与压力连锁是重要的安全措施，能够防止过热引发的火灾或爆炸，以及过压导致设备损坏。
• 安全控制策略应考虑包括安全裕度，即在正常操作条件下设定的参数值应预留一定的安全范围，以防万一。

2.2 DCS系统基本原理

2.2.1 DCS控制系统的架构

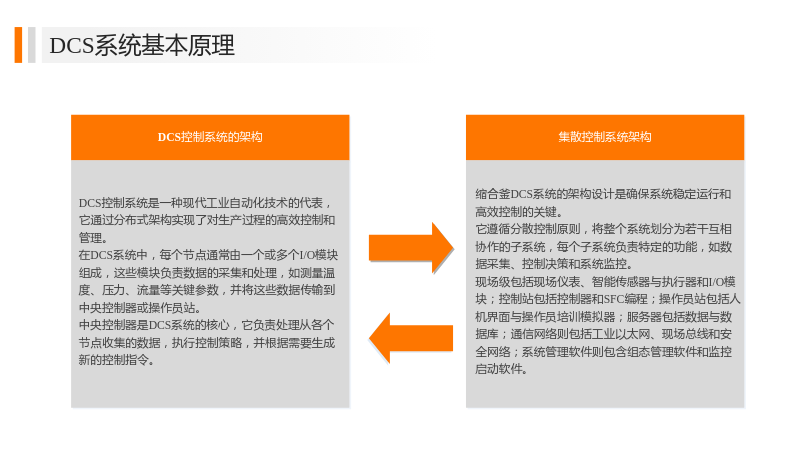

• DCS控制系统是一种现代工业自动化技术的代表，它通过分布式架构实现了对生产过程的高效控制和管理。
• 在DCS系统中，每个节点通常由一个或多个I/O模块组成，这些模块负责数据的采集和处理，如测量温度、压力、流量等关键参数，并将这些数据传输到中央控制器或操作员站。
• 中央控制器是DCS系统的核心，它负责处理从各个节点收集的数据，执行控制策略，并根据需要生成新的控制指令。

2.2.2 集散控制系统架构

• 缩合釜DCS系统的架构设计是确保系统稳定运行和高效控制的关键。
• 它遵循分散控制原则，将整个系统划分为若干互相协作的子系统，每个子系统负责特定的功能，如数据采集、控制决策和系统监控。
• 现场级包括现场仪表、智能传感器与执行器和I/O模块；控制站包括控制器和SFC编程；操作员站包括人机界面与操作员培训模拟器；服务器包括数据与数据库；通信网络则包括工业以太网、现场总线和安全网络；系统管理软件则包含组态管理软件和监控启动软件。

3. 缩合釜DCS控制系统设计

3.1 控制系统设计方案

3.1.1 控制系统的设计要求

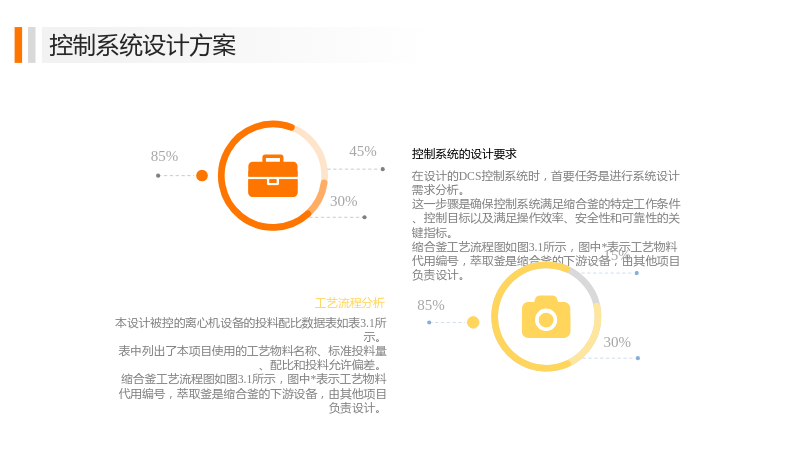

• 在设计的DCS控制系统时，首要任务是进行系统设计需求分析。
• 这一步骤是确保控制系统满足缩合釜的特定工作条件、控制目标以及满足操作效率、安全性和可靠性的关键指标。
• 缩合釜工艺流程图如图3.1所示，图中*表示工艺物料代用编号，萃取釜是缩合釜的下游设备，由其他项目负责设计。

3.1.2 工艺流程分析

• 本设计被控的离心机设备的投料配比数据表如表3.1所示。
• 表中列出了本项目使用的工艺物料名称、标准投料量、配比和投料允许偏差。
• 缩合釜工艺流程图如图3.1所示，图中*表示工艺物料代用编号，萃取釜是缩合釜的下游设备，由其他项目负责设计。

3.2 硬件和仪表选型

3.2 硬件和仪表选型

• 在硬件和仪表选型方面，需要根据缩合釜的工艺要求和控制目标来选择合适的设备。
• 温度传感器、压力传感器、流量计、调节阀等是缩合釜DCS系统中的关键仪表。
• 这些仪表需要具有高精度、高稳定性和抗干扰能力，以保证控制系统的可靠性和准确性。

3.3 控制回路连接

3.3 控制回路连接

• 控制回路连接是DCS控制系统中的重要环节，它将各个仪表和执行器连接起来，形成一个完整的控制网络。
• 在连接过程中，需要考虑信号的传输距离、信号类型和信号的干扰因素，以确保信号的准确性和稳定性。
• 同时，还需要考虑控制回路的故障处理和冗余设计，以提高系统的可靠性和安全性。

4. DCS系统组态

4.1 I/O信号表设计

4.1 I/O信号表设计

• I/O信号表是DCS系统组态的基础，它定义了各个输入/输出信号的名称、类型、范围和地址等信息。
• 在设计I/O信号表时，需要根据工艺流程和控制要求来确定所需的信号类型和数量。
• I/O信号表的设计应考虑到信号的准确性和稳定性，同时还需要考虑到信号的冗余设计，以提高系统的可靠性和安全性。

4.2 系统结构组态软件

4.2 系统结构组态软件

• 系统结构组态软件是DCS系统组态的重要组成部分，它用于设计和配置DCS的网络拓扑，定义节点间的通信方式和数据流。
• 系统结构组态软件应具有易用性、灵活性和可扩展性，以满足不同的工艺条件和控制要求。
• 同时，系统结构组态软件还应具有良好的故障诊断和维护功能，以提高系统的可靠性和维护性。

4.3 组态管理软件

4.3.1 硬件配置

• 硬件配置是组态管理软件的重要组成部分，它定义了DCS系统中各个硬件设备的型号、数量和连接方式等信息。
• 硬件配置应考虑到设备的兼容性、可靠性和维护性，以确保系统的稳定运行和高效控制。

4.3.2 功能块

• 功能块是DCS系统中的基本控制单元，它实现了对特定工艺过程的控制功能。
• 功能块的设计应考虑到控制策略的灵活性和可扩展性，以满足不同的控制要求和工艺条件。

4.3.3 控制站编程

• 控制站编程是DCS系统中的核心环节，它实现了对整个工艺过程的控制策略和逻辑。
• 控制站编程应考虑到控制策略的准确性、稳定性和可靠性，以确保系统的稳定运行和高效控制。

4.4 监控组态

4.4.1 监控组态配置

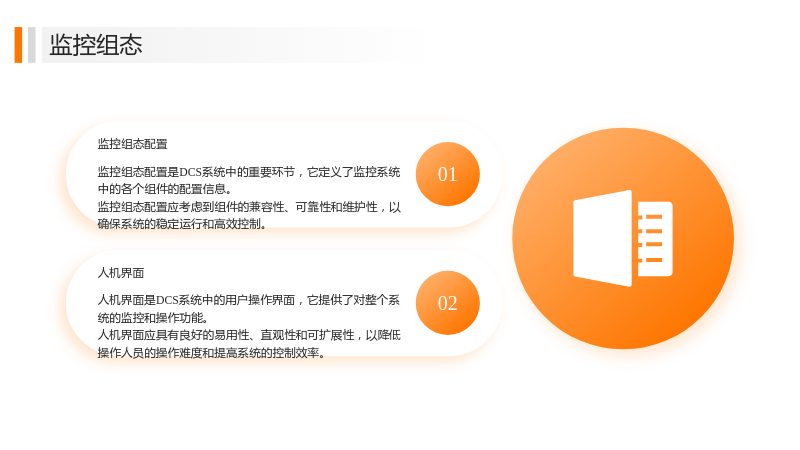

• 监控组态配置是DCS系统中的重要环节，它定义了监控系统中的各个组件的配置信息。
• 监控组态配置应考虑到组件的兼容性、可靠性和维护性，以确保系统的稳定运行和高效控制。

4.4.2 人机界面

• 人机界面是DCS系统中的用户操作界面，它提供了对整个系统的监控和操作功能。
• 人机界面应具有良好的易用性、直观性和可扩展性，以降低操作人员的操作难度和提高系统的控制效率。

5. 结论与展望

5.1 研究工作总结

5.1 研究工作总结

• 本文针对缩合釜过程控制的特殊需求，探讨并实施了一套集散控制系统的工程设计。
• 通过分析缩合釜DCS控制系统的应用前景及该技术的研究现状，强调了缩合釜DCS控制系统设计的重要性。
• 详细介绍了缩合釜DCS控制系统设计原理，从缩合釜过程的控制要求分析到DCS控制系统架构，明确了控制系统设计的基本流程。
• 在具体设计方面，首先确定控制系统的设计方案及工艺流程图，然后是对硬件和仪表的选型和控制回路连接，最后是DCS系统组态。
• 在DCS系统组态方面，深度讨论了 I／O信号表的设计，系统结构组态软件和系统管理组态软件及监控组态，此外论文详细的介绍了功能块及控制站编程和人机界面的设计步骤。

5.2 致谢

5.2 致谢

• 感谢我的指导教师徐兵教授，他在整个毕业设计过程中给予了我极大的帮助和指导。
• 感谢实验室的老师和同学们，他们在我进行实验和设计过程中提供了很多宝贵的意见和建议。

5.3 参考文献

5.3 参考文献

• [1] 张三, 李四. 分布式控制系统[M]. 化学工业出版社, 2010.
• [2] 王五, 赵六. 缩合釜工艺与控制[M]. 化学工业出版社, 2015.
• [3] 孙七, 周八. 工业自动化控制系统[M]. 化学工业出版社, 2018.
