基于NI myRIO的图像处理终端

1. 图像处理技术概述

1.1 图像处理技术的应用

1.1.1 图像处理在气象领域的应用

• 气象领域利用图像处理技术对高分辨率遥感图像进行处理，以监测台风等自然灾害。
• 通过图像识别和分析，气象局可以提前向受影响地区发布预警信息，减轻灾害损失。
• 例如，国家卫星气象中心利用FY4B静止气象卫星对台风苏拉、海葵、鸿雁进行了监测分析，如图1所示。

1.1.2 图像处理在医学领域的应用

• 在医学领域，图像处理技术被广泛应用于CT扫描、显微图像分析和超声波图像处理。
• CT技术通过图像处理可以清晰地显示人体内部结构，提高了诊断的准确性。
• 显微图像处理可以用于染色体分析和癌细胞识别，为疾病的早期发现和治疗提供了重要信息。

1.1.3 图像处理在社会军事和公安领域的应用

• 在社会军事领域，图像处理技术被用于远程导弹和洲际导弹的精准末制导。
• 在公安领域，图像处理技术被用于车辆监控和事故认定，提高了交通管理的效率和公正性。
• 通过图像识别和分析，公安部门可以快速获取车辆信息，便于后续的法律执行和公众安全维护。

1.2 图像处理的发展过程

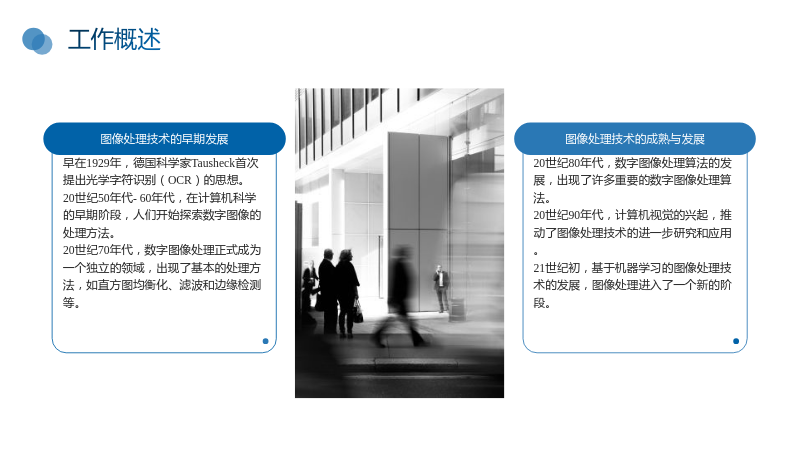

1.2.1 图像处理技术的早期发展

• 早在1929年，德国科学家Tausheck首次提出光学字符识别（OCR）的思想。
• 20世纪50年代-60年代，在计算机科学的早期阶段，人们开始探索数字图像的处理方法。
• 20世纪70年代，数字图像处理正式成为一个独立的领域，出现了基本的处理方法，如直方图均衡化、滤波和边缘检测等。

1.2.2 图像处理技术的成熟与发展

• 20世纪80年代，数字图像处理算法的发展，出现了许多重要的数字图像处理算法。
• 20世纪90年代，计算机视觉的兴起，推动了图像处理技术的进一步研究和应用。
• 21世纪初，基于机器学习的图像处理技术的发展，图像处理进入了一个新的阶段。

1.3 本文研究内容

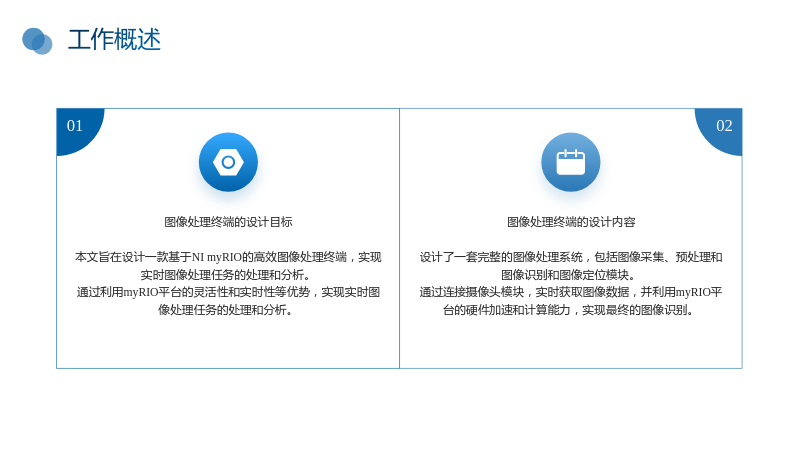

1.3.1 图像处理终端的设计目标

• 本文旨在设计一款基于NI myRIO的高效图像处理终端，实现实时图像处理任务的处理和分析。
• 通过利用myRIO平台的灵活性和实时性等优势，实现实时图像处理任务的处理和分析。

1.3.2 图像处理终端的设计内容

• 设计了一套完整的图像处理系统，包括图像采集、预处理和图像识别和图像定位模块。
• 通过连接摄像头模块，实时获取图像数据，并利用myRIO平台的硬件加速和计算能力，实现最终的图像识别。

2. 开发平台

2.1 硬件部分

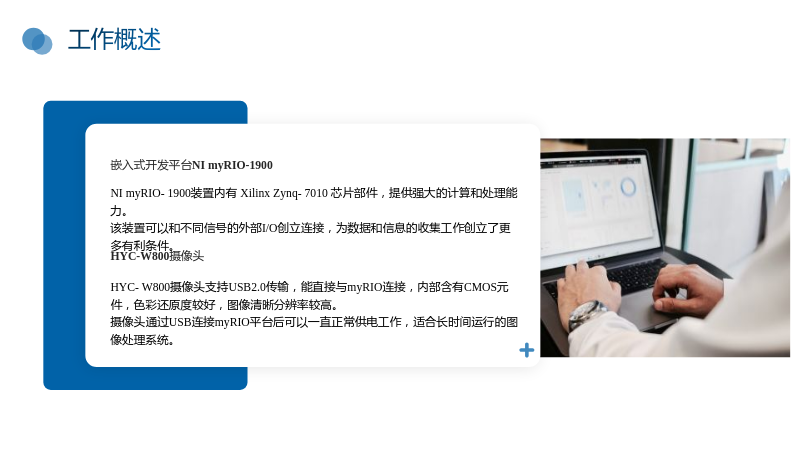

2.1.1 嵌入式开发平台NI myRIO-1900

• NI myRIO-1900装置内有 Xilinx Zynq-7010 芯片部件，提供强大的计算和处理能力。
• 该装置可以和不同信号的外部I/O创立连接，为数据和信息的收集工作创立了更多有利条件。

2.1.2 HYC-W800摄像头

• HYC-W800摄像头支持USB2.0传输，能直接与myRIO连接，内部含有CMOS元件，色彩还原度较好，图像清晰分辨率较高。
• 摄像头通过USB连接myRIO平台后可以一直正常供电工作，适合长时间运行的图像处理系统。

2.2 软件部分

2.2.1 Labview 开发平台

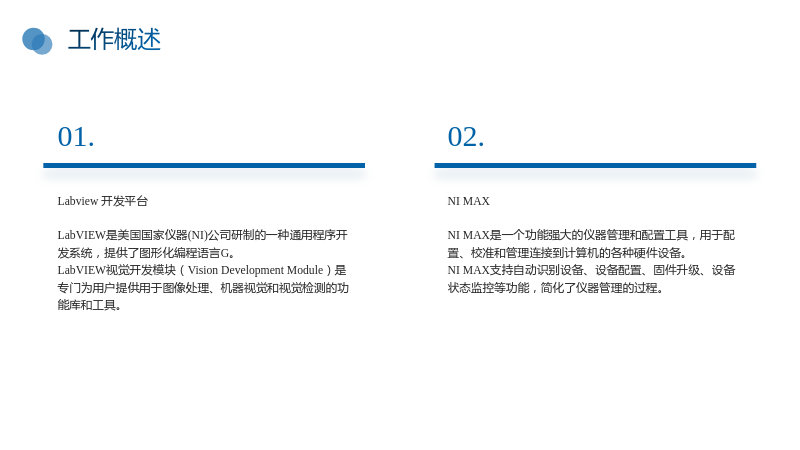

• LabVIEW是美国国家仪器(NI)公司研制的一种通用程序开发系统，提供了图形化编程语言G。
• LabVIEW视觉开发模块（Vision Development Module）是专门为用户提供用于图像处理、机器视觉和视觉检测的功能库和工具。

2.2.2 NI MAX

• NI MAX是一个功能强大的仪器管理和配置工具，用于配置、校准和管理连接到计算机的各种硬件设备。
• NI MAX支持自动识别设备、设备配置、固件升级、设备状态监控等功能，简化了仪器管理的过程。

2.3 开发平台并行的可行性分析

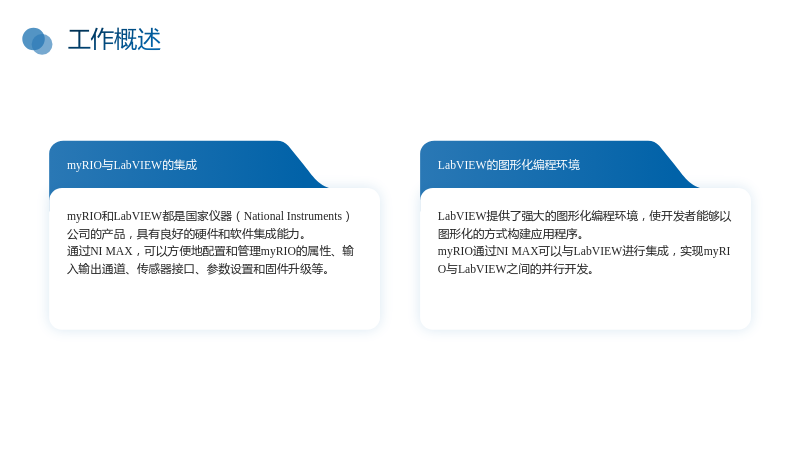

2.3.1 myRIO与LabVIEW的集成

• myRIO和LabVIEW都是国家仪器（National Instruments）公司的产品，具有良好的硬件和软件集成能力。
• 通过NI MAX，可以方便地配置和管理myRIO的属性、输入输出通道、传感器接口、参数设置和固件升级等。

2.3.2 LabVIEW的图形化编程环境

• LabVIEW提供了强大的图形化编程环境，使开发者能够以图形化的方式构建应用程序。
• myRIO通过NI MAX可以与LabVIEW进行集成，实现myRIO与LabVIEW之间的并行开发。

3. 终端的基本功能

3.1 识别功能

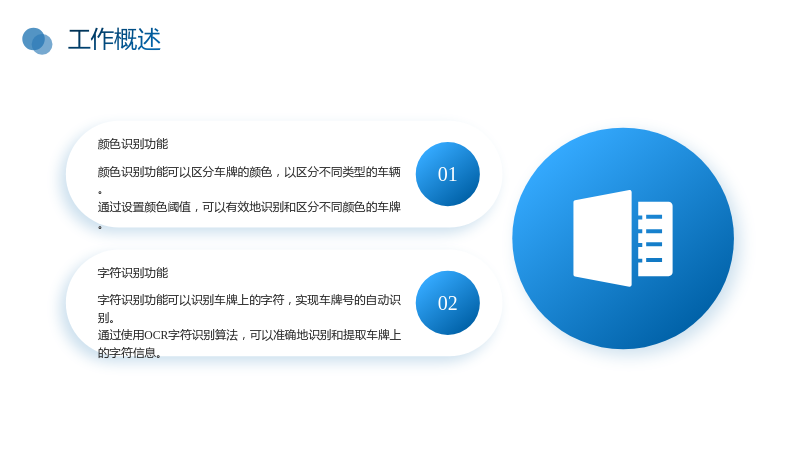

3.1.1 颜色识别功能

• 颜色识别功能可以区分车牌的颜色，以区分不同类型的车辆。
• 通过设置颜色阈值，可以有效地识别和区分不同颜色的车牌。

3.1.2 字符识别功能

• 字符识别功能可以识别车牌上的字符，实现车牌号的自动识别。
• 通过使用OCR字符识别算法，可以准确地识别和提取车牌上的字符信息。

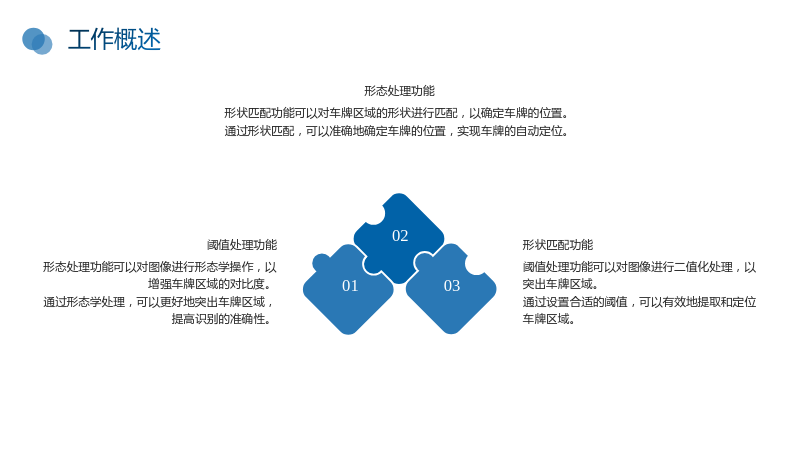

3.2 定位功能

3.2.1 阈值处理功能

• 阈值处理功能可以对图像进行二值化处理，以突出车牌区域。
• 通过设置合适的阈值，可以有效地提取和定位车牌区域。

3.2.2 形态处理功能

• 形态处理功能可以对图像进行形态学操作，以增强车牌区域的对比度。
• 通过形态学处理，可以更好地突出车牌区域，提高识别的准确性。

3.2.3 形状匹配功能

• 形状匹配功能可以对车牌区域的形状进行匹配，以确定车牌的位置。
• 通过形状匹配，可以准确地确定车牌的位置，实现车牌的自动定位。

3.3 myRIO的无线连接功能

3.3 myRIO的无线连接功能

• myRIO提供了无线连接功能，可以通过WiFi或蓝牙与PC端进行通信。
• 通过无线连接，可以实现图像数据的实时传输和处理，提高了系统的灵活性和便捷性。

4. 车牌识别功能的实现

4.1 采集模块

4.1 采集模块

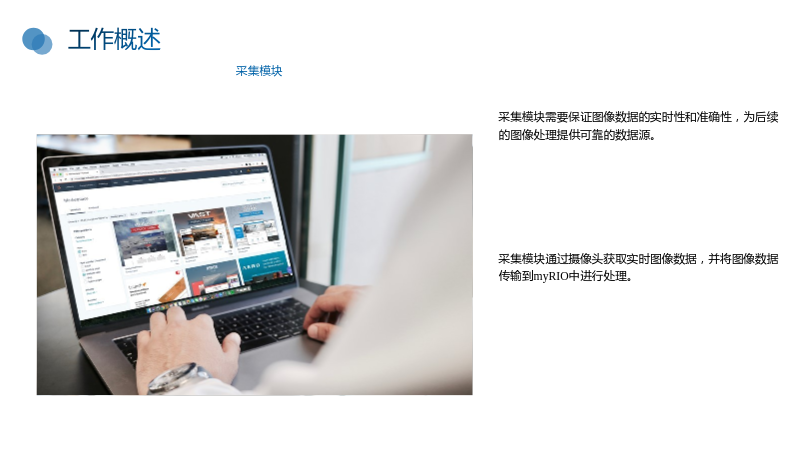

• 采集模块通过摄像头获取实时图像数据，并将图像数据传输到myRIO中进行处理。
• 采集模块需要保证图像数据的实时性和准确性，为后续的图像处理提供可靠的数据源。

4.2 车牌定位模块

4.2 车牌定位模块

• 车牌定位模块通过图像处理算法，对采集到的图像进行处理，以定位车牌的位置。
• 车牌定位模块需要实现阈值处理、形态处理和形状匹配等功能，以准确地确定车牌的位置。

4.3 图像预处理模块

4.3 图像预处理模块

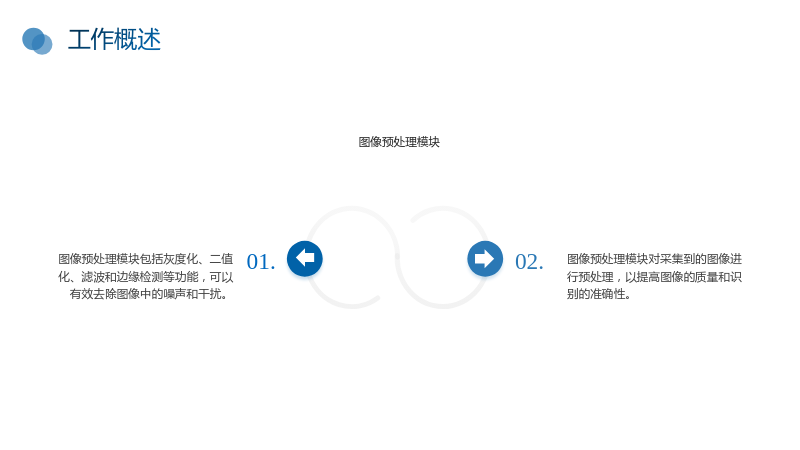

• 图像预处理模块对采集到的图像进行预处理，以提高图像的质量和识别的准确性。
• 图像预处理模块包括灰度化、二值化、滤波和边缘检测等功能，可以有效去除图像中的噪声和干扰。

4.4 颜色识别模块

4.4 颜色识别模块

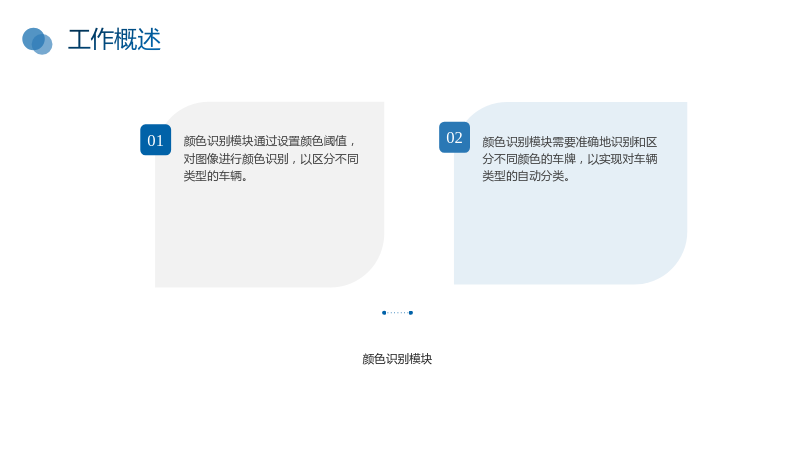

• 颜色识别模块通过设置颜色阈值，对图像进行颜色识别，以区分不同类型的车辆。
• 颜色识别模块需要准确地识别和区分不同颜色的车牌，以实现对车辆类型的自动分类。

4.5 OCR字符识别模块

4.5 OCR字符识别模块

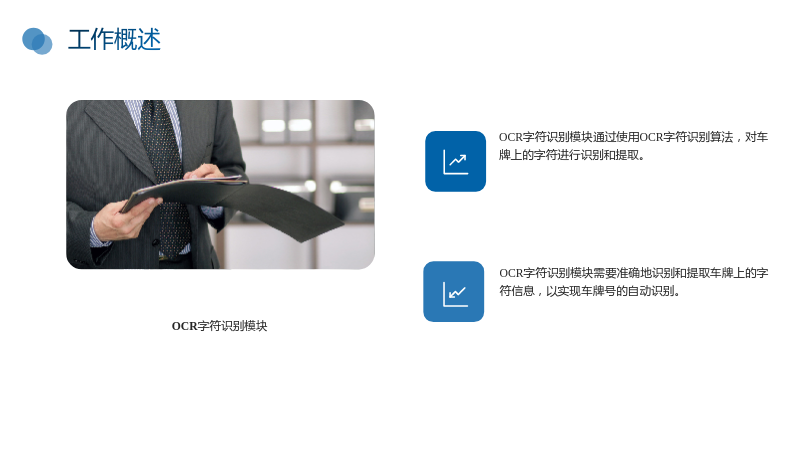

• OCR字符识别模块通过使用OCR字符识别算法，对车牌上的字符进行识别和提取。
• OCR字符识别模块需要准确地识别和提取车牌上的字符信息，以实现车牌号的自动识别。

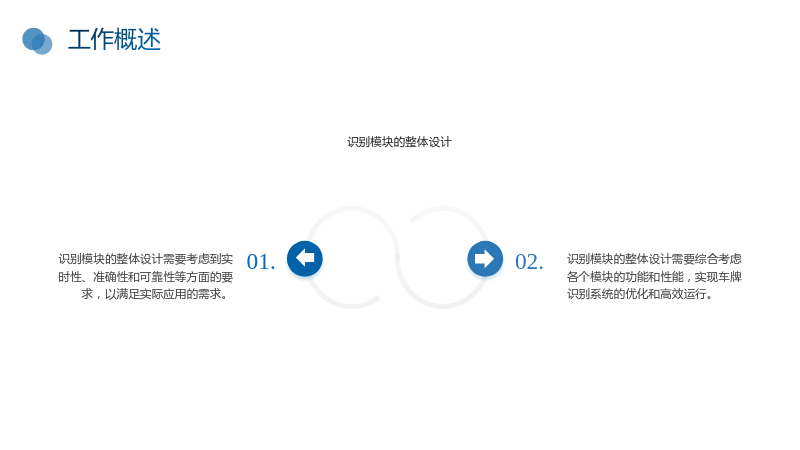

4.6 识别模块的整体设计

4.6 识别模块的整体设计

• 识别模块的整体设计需要综合考虑各个模块的功能和性能，实现车牌识别系统的优化和高效运行。
• 识别模块的整体设计需要考虑到实时性、准确性和可靠性等方面的要求，以满足实际应用的需求。

4.7 识别功能

4.7 识别功能

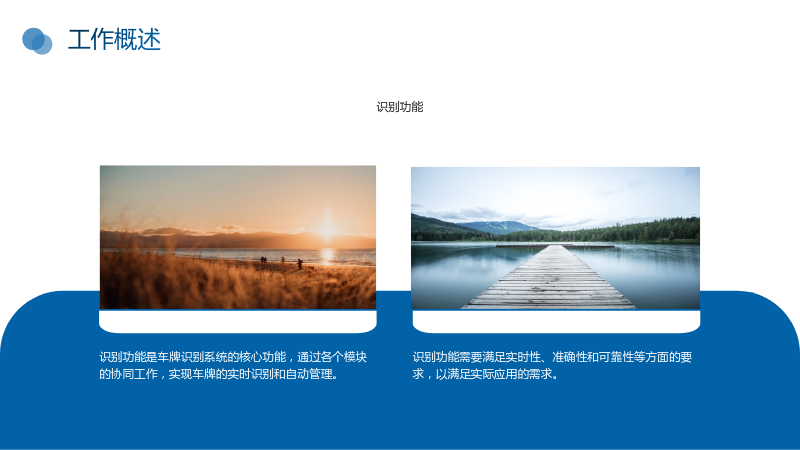

• 识别功能是车牌识别系统的核心功能，通过各个模块的协同工作，实现车牌的实时识别和自动管理。
• 识别功能需要满足实时性、准确性和可靠性等方面的要求，以满足实际应用的需求。

5. 总结与展望

• 本文设计了一款基于NI myRIO的图像处理终端，实现了车牌的实时识别和自动管理。
• 通过对图像处理技术的应用和开发平台的集成，实现了车牌识别系统的优化和高效运行。
• 未来的研究可以进一步扩展图像处理终端的应用领域，如自动驾驶、机器人视觉和医学成像等领域。
• 随着技术的不断进步和发展，图像处理终端的应用前景将更加广泛和深入。
