会东县姜州镇小坝村装配式钢结构民居设计

1. 项目背景

1.1 项目概况

1.1.1 地理位置

• 项目位于四川省凉山州会东县姜州镇小坝村，业主自有宅基地。
• 该地区属于山区，地形复杂，地质条件较差。

1.1.2 社会经济背景

• 小坝村是当地一个较为贫困的村庄，村民住房条件较差。
• 近年来，随着国家对农村地区住房条件的重视，农村民居改造成为一项重要任务。

1.2 设计任务

1.2.1 设计要求

• 民居建筑需满足当地抗震设防要求，地震设防烈度为七度。
• 建筑需考虑当地气候条件，具有良好的保温隔热性能。
• 民居建筑需符合当地建筑规范要求，确保建筑质量。

1.2.2 设计目标

• 设计出功能合理、经济实用的民居建筑。
• 结合当地地理环境和文化特色，设计出具有地方特色的民居建筑。
• 采用装配式钢结构，提高建筑施工效率和质量。

2. 建筑设计

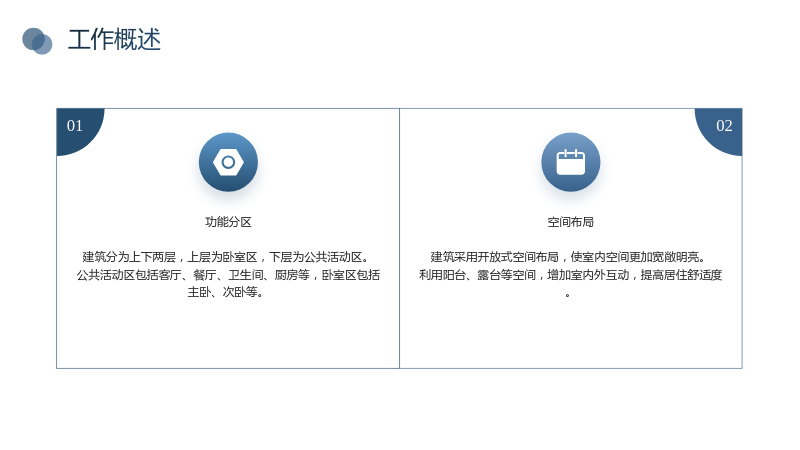

2.1 功能分析

2.1.1 功能分区

• 建筑分为上下两层，上层为卧室区，下层为公共活动区。
• 公共活动区包括客厅、餐厅、卫生间、厨房等，卧室区包括主卧、次卧等。

2.1.2 空间布局

• 建筑采用开放式空间布局，使室内空间更加宽敞明亮。
• 利用阳台、露台等空间，增加室内外互动，提高居住舒适度。

2.2 平面设计

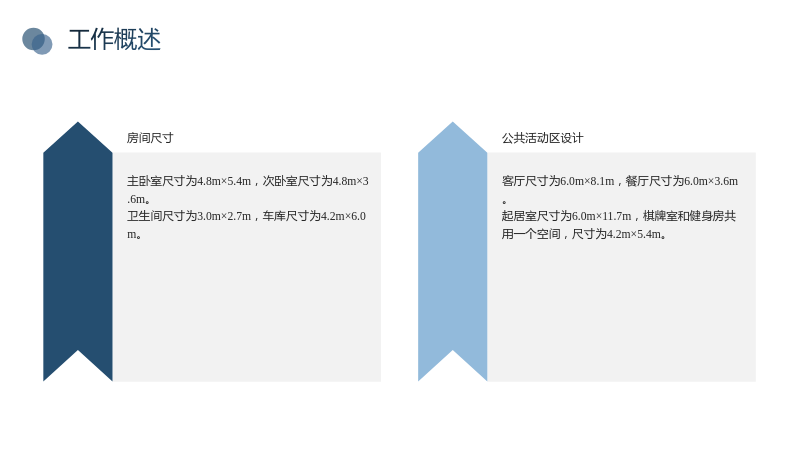

2.2.1 房间尺寸

• 主卧室尺寸为4.8m×5.4m，次卧室尺寸为4.8m×3.6m。
• 卫生间尺寸为3.0m×2.7m，车库尺寸为4.2m×6.0m。

2.2.2 公共活动区设计

• 客厅尺寸为6.0m×8.1m，餐厅尺寸为6.0m×3.6m。
• 起居室尺寸为6.0m×11.7m，棋牌室和健身房共用一个空间，尺寸为4.2m×5.4m。

2.3 立面设计

2.3.1 建筑风格

• 建筑采用现代简约风格，立面简洁大方。
• 利用挑檐、围檐等元素，增加建筑的层次感和立体感。

2.3.2 色彩搭配

• 建筑主体颜色为米白色，搭配深灰色门窗和装饰线条。
• 利用彩色沥青油毡瓦作为屋面材料，使建筑更具特色。

2.4 剖面设计

2.4.1 层高设计

• 建筑一层和二层的高度均为3.9m，保证室内空间宽敞。
• 楼梯间设计为双跑钢楼梯，满足疏散要求。

2.4.2 卫生间设计

• 卫生间采用降板设计，提高排水效率和室内整洁度。
• 窗户设计为推拉式，增加通风和采光。

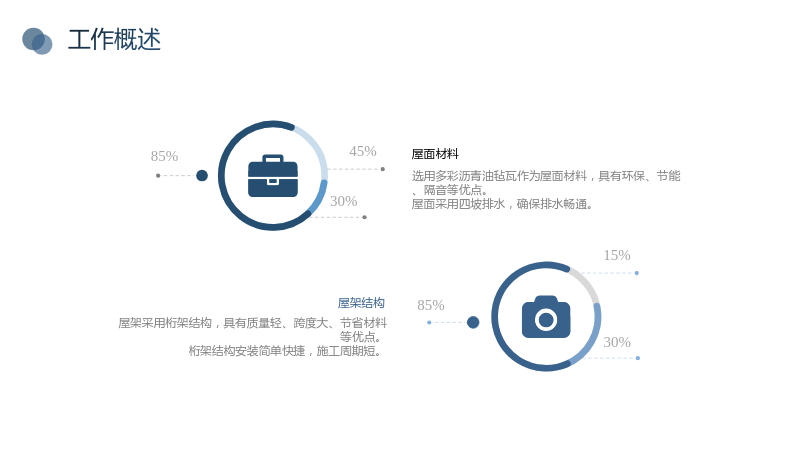

2.5 屋面设计

2.5.1 屋面材料

• 选用多彩沥青油毡瓦作为屋面材料，具有环保、节能、隔音等优点。
• 屋面采用四坡排水，确保排水畅通。

2.5.2 屋架结构

• 屋架采用桁架结构，具有质量轻、跨度大、节省材料等优点。
• 桁架结构安装简单快捷，施工周期短。

3. 结构设计

3.1 设计条件

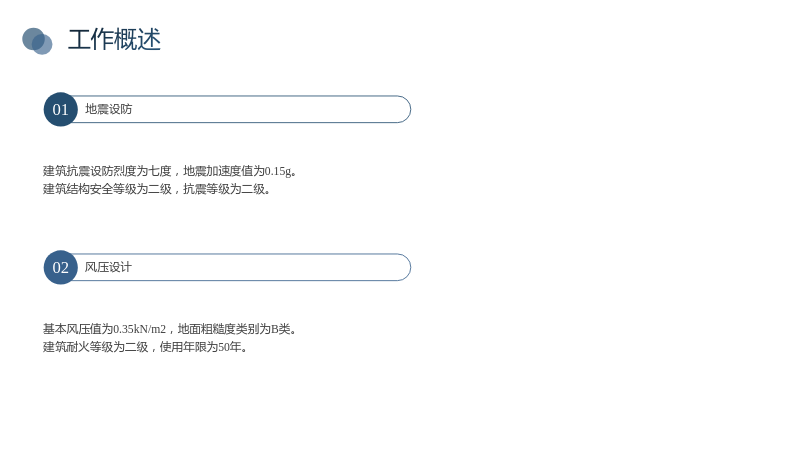

3.1.1 地震设防

• 建筑抗震设防烈度为七度，地震加速度值为0.15g。
• 建筑结构安全等级为二级，抗震等级为二级。

3.1.2 风压设计

• 基本风压值为0.35kN/m2，地面粗糙度类别为B类。
• 建筑耐火等级为二级，使用年限为50年。

3.2 主要结构材料

3.2.1 钢材等级

• 建筑整体采用钢结构，钢材等级为Q235B。
• 钢材具有较好的强度和塑性，适用于民居建筑。

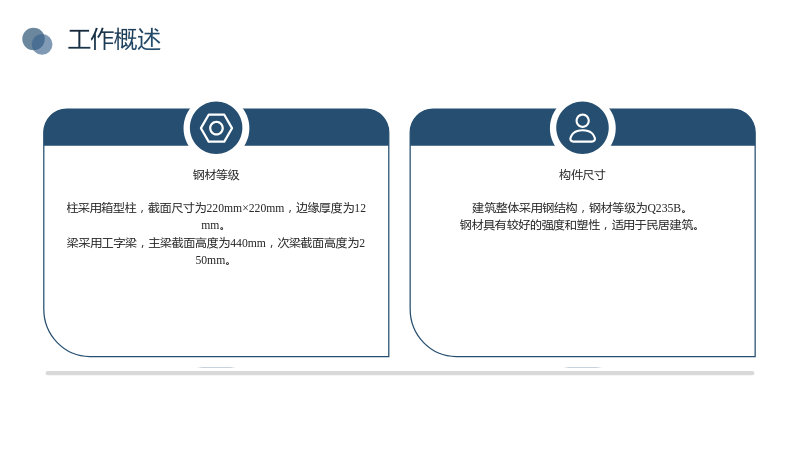

3.2.2 构件尺寸

• 柱采用箱型柱，截面尺寸为220mm×220mm，边缘厚度为12mm。
• 梁采用工字梁，主梁截面高度为440mm，次梁截面高度为250mm。

3.3 主要构件的选择与布置

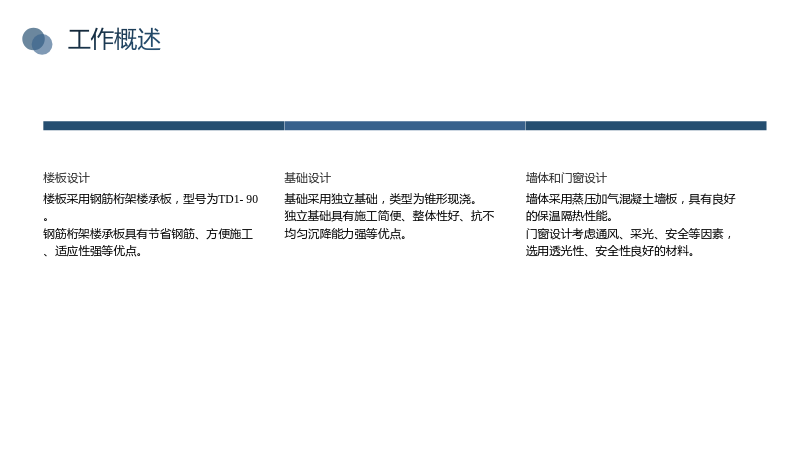

3.3.1 楼板设计

• 楼板采用钢筋桁架楼承板，型号为TD1-90。
• 钢筋桁架楼承板具有节省钢筋、方便施工、适应性强等优点。

3.3.2 基础设计

• 基础采用独立基础，类型为锥形现浇。
• 独立基础具有施工简便、整体性好、抗不均匀沉降能力强等优点。

3.3.3 墙体和门窗设计

• 墙体采用蒸压加气混凝土墙板，具有良好的保温隔热性能。
• 门窗设计考虑通风、采光、安全等因素，选用透光性、安全性良好的材料。

3.4 结构图绘制

3.4.1 软件应用

• 使用PKPM软件进行结构计算和绘制结构图。
• 利用AutoCAD和天正建筑软件进行结构图的调整和优化。

3.4.2 图纸内容

• 包括地基与地基梁的布置图、梁的构件图、柱的构件图等。
• 节点图包括柱脚锚栓的布置图、脚平面的布置图、梁柱的连接节点等。

4. 深化设计

4.1 深化设计的意义

4.1.1 提高施工图的可实施性

• 通过深化设计，确保施工图能够直接指导现场施工。
• 深化设计有助于提高施工效率和质量。

4.1.2 优化构造方式和工艺做法

• 深化设计对构件的构造方式和工艺做法进行优化。
• 优化后的设计更符合技术要求和施工规范。

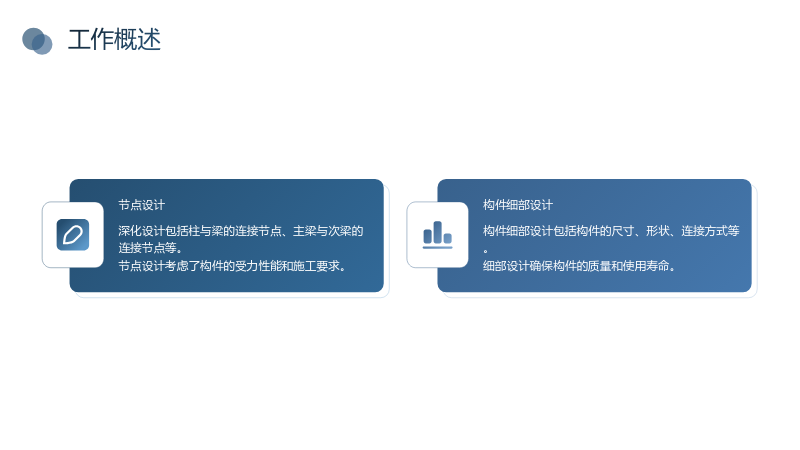

4.2 主要构件的深化设计

4.2.1 节点设计

• 深化设计包括柱与梁的连接节点、主梁与次梁的连接节点等。
• 节点设计考虑了构件的受力性能和施工要求。

4.2.2 构件细部设计

• 构件细部设计包括构件的尺寸、形状、连接方式等。
• 细部设计确保构件的质量和使用寿命。

4.3 钢结构构件的拆分

4.3.1 预制构件

• 预制构件包括预制外墙板、预制梁、预制钢楼梯、钢筋桁架楼承板等。
• 预制构件有利于提高施工效率和质量。

4.3.2 构件拆分原则

• 构件拆分遵循标准化、模块化原则，便于生产和运输。
• 构件拆分确保现场施工的便捷性和准确性。

5. 设计总结

5.1 设计思路

5.1 设计思路

• 采用正向设计方法，从三维模型出发，生成平面图和结构图。
• 正向设计方法提高了设计的准确性和效率。

5.2 设计创新

5.2 设计创新

• 结合当地气候条件，设计出具有良好保温隔热性能的民居建筑。
• 采用装配式钢结构，提高施工效率和质量。
• 利用现代简约风格，设计出具有地方特色的民居建筑。

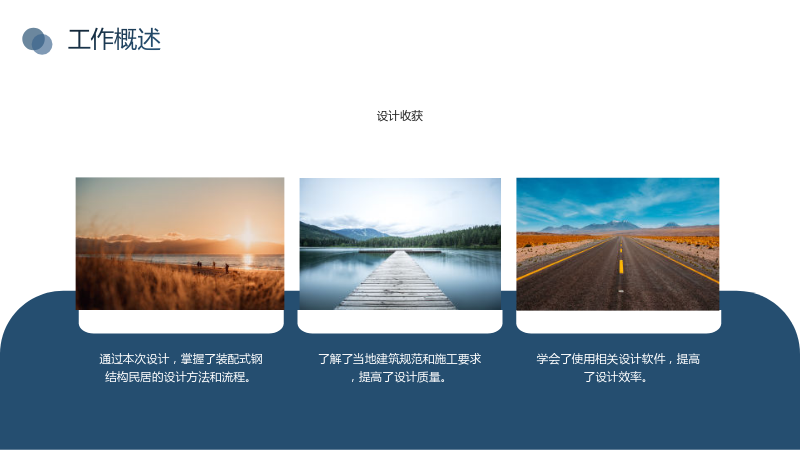

5.3 设计收获

5.3 设计收获

• 通过本次设计，掌握了装配式钢结构民居的设计方法和流程。
• 了解了当地建筑规范和施工要求，提高了设计质量。
• 学会了使用相关设计软件，提高了设计效率。

5.4 设计展望

5.4 设计展望

• 未来民居设计应更加注重绿色环保和可持续发展。
• 结合智能化技术，提高民居建筑的智能化水平。
• 深入挖掘地方文化，设计出更具特色的民居建筑。
