电梯安全监控系统设计与实现

1. 电梯安全监控系统概述

1.1 系统背景

1.1.1 电梯事故的现状

• 近年来，电梯事故频发，导致人员伤亡和财产损失。
• 电梯事故主要包括电梯坠落、夹人、失控等，给乘客的生命安全带来严重威胁。
• 事故原因包括电梯质量问题、维护不当、操作不当等。

1.1.2 电梯安全监控系统的必要性

• 电梯安全监控系统可以实时监测电梯的运行状态，及时发现潜在的安全隐患。
• 系统可以实现对电梯的远程监控和管理，提高电梯的安全性能。
• 系统可以减少事故发生的风险，保障乘客和建筑物的安全。

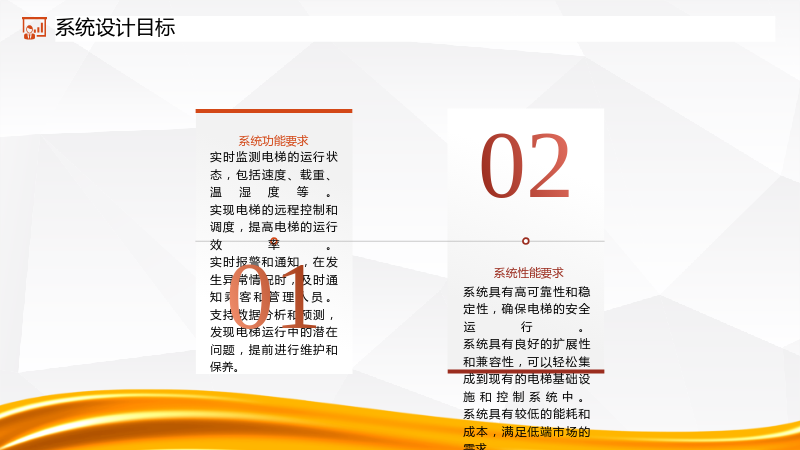

1.2 系统设计目标

1.2.1 系统功能要求

• 实时监测电梯的运行状态，包括速度、载重、温湿度等。
• 实现电梯的远程控制和调度，提高电梯的运行效率。
• 实时报警和通知，在发生异常情况时，及时通知乘客和管理人员。
• 支持数据分析和预测，发现电梯运行中的潜在问题，提前进行维护和保养。

1.2.2 系统性能要求

• 系统具有高可靠性和稳定性，确保电梯的安全运行。
• 系统具有良好的扩展性和兼容性，可以轻松集成到现有的电梯基础设施和控制系统中。
• 系统具有较低的能耗和成本，满足低端市场的需求。

2. 系统硬件设计

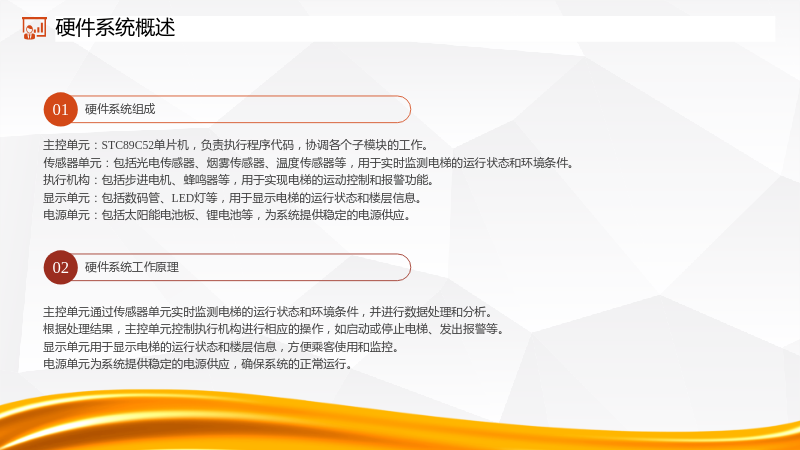

2.1 硬件系统概述

2.1.1 硬件系统组成

• 主控单元：STC89C52单片机，负责执行程序代码，协调各个子模块的工作。
• 传感器单元：包括光电传感器、烟雾传感器、温度传感器等，用于实时监测电梯的运行状态和环境条件。
• 执行机构：包括步进电机、蜂鸣器等，用于实现电梯的运动控制和报警功能。
• 显示单元：包括数码管、LED灯等，用于显示电梯的运行状态和楼层信息。
• 电源单元：包括太阳能电池板、锂电池等，为系统提供稳定的电源供应。

2.1.2 硬件系统工作原理

• 主控单元通过传感器单元实时监测电梯的运行状态和环境条件，并进行数据处理和分析。
• 根据处理结果，主控单元控制执行机构进行相应的操作，如启动或停止电梯、发出报警等。
• 显示单元用于显示电梯的运行状态和楼层信息，方便乘客使用和监控。
• 电源单元为系统提供稳定的电源供应，确保系统的正常运行。

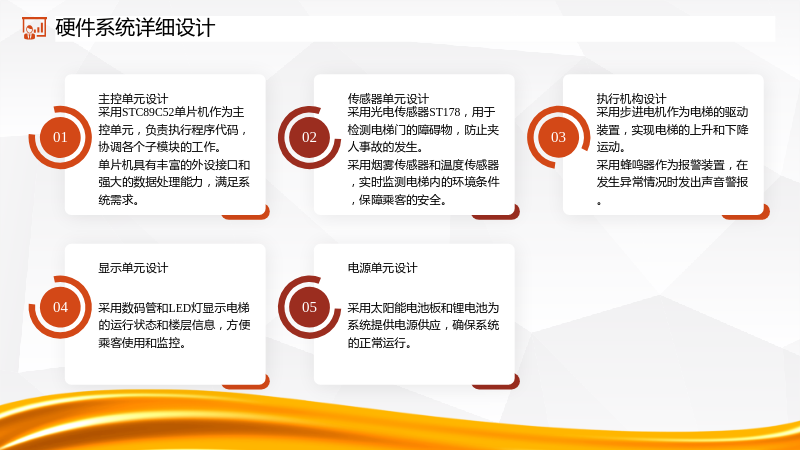

2.2 硬件系统详细设计

2.2.1 主控单元设计

• 采用STC89C52单片机作为主控单元，负责执行程序代码，协调各个子模块的工作。
• 单片机具有丰富的外设接口和强大的数据处理能力，满足系统需求。

2.2.2 传感器单元设计

• 采用光电传感器ST178，用于检测电梯门的障碍物，防止夹人事故的发生。
• 采用烟雾传感器和温度传感器，实时监测电梯内的环境条件，保障乘客的安全。

2.2.3 执行机构设计

• 采用步进电机作为电梯的驱动装置，实现电梯的上升和下降运动。
• 采用蜂鸣器作为报警装置，在发生异常情况时发出声音警报。

2.2.4 显示单元设计

• 采用数码管和LED灯显示电梯的运行状态和楼层信息，方便乘客使用和监控。

2.2.5 电源单元设计

• 采用太阳能电池板和锂电池为系统提供电源供应，确保系统的正常运行。

3. 系统软件设计

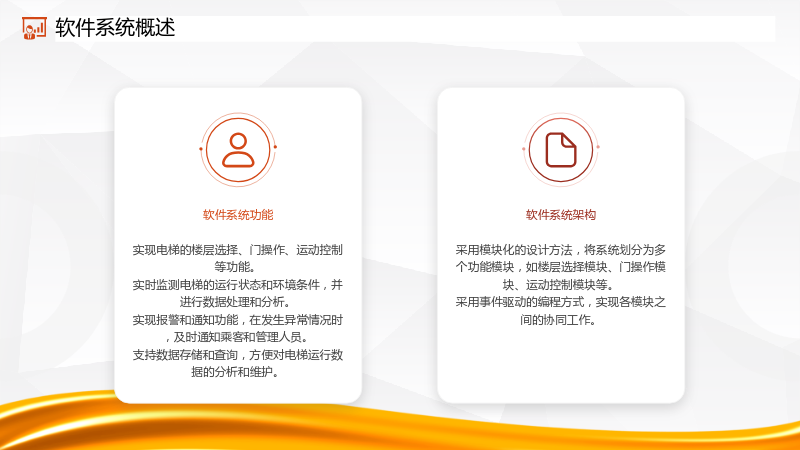

3.1 软件系统概述

3.1.1 软件系统功能

• 实现电梯的楼层选择、门操作、运动控制等功能。
• 实时监测电梯的运行状态和环境条件，并进行数据处理和分析。
• 实现报警和通知功能，在发生异常情况时，及时通知乘客和管理人员。
• 支持数据存储和查询，方便对电梯运行数据的分析和维护。

3.1.2 软件系统架构

• 采用模块化的设计方法，将系统划分为多个功能模块，如楼层选择模块、门操作模块、运动控制模块等。
• 采用事件驱动的编程方式，实现各模块之间的协同工作。

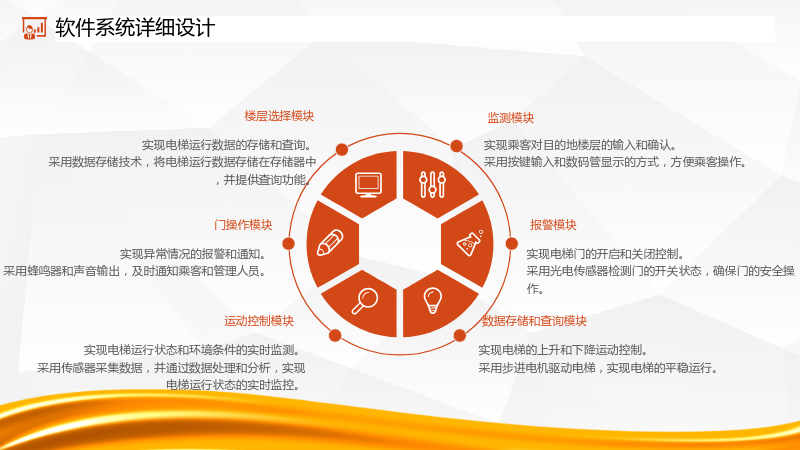

3.2 软件系统详细设计

3.2.1 楼层选择模块

• 实现乘客对目的地楼层的输入和确认。
• 采用按键输入和数码管显示的方式，方便乘客操作。

3.2.2 门操作模块

• 实现电梯门的开启和关闭控制。
• 采用光电传感器检测门的开关状态，确保门的安全操作。

3.2.3 运动控制模块

• 实现电梯的上升和下降运动控制。
• 采用步进电机驱动电梯，实现电梯的平稳运行。

3.2.4 监测模块

• 实现电梯运行状态和环境条件的实时监测。
• 采用传感器采集数据，并通过数据处理和分析，实现电梯运行状态的实时监控。

3.2.5 报警模块

• 实现异常情况的报警和通知。
• 采用蜂鸣器和声音输出，及时通知乘客和管理人员。

3.2.6 数据存储和查询模块

• 实现电梯运行数据的存储和查询。
• 采用数据存储技术，将电梯运行数据存储在存储器中，并提供查询功能。

4. 系统测试与优化

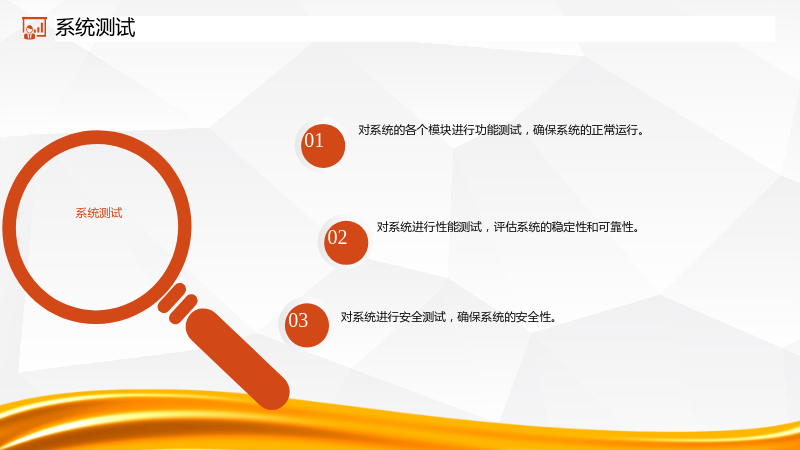

4.1 系统测试

4.1 系统测试

• 对系统的各个模块进行功能测试，确保系统的正常运行。
• 对系统进行性能测试，评估系统的稳定性和可靠性。
• 对系统进行安全测试，确保系统的安全性。

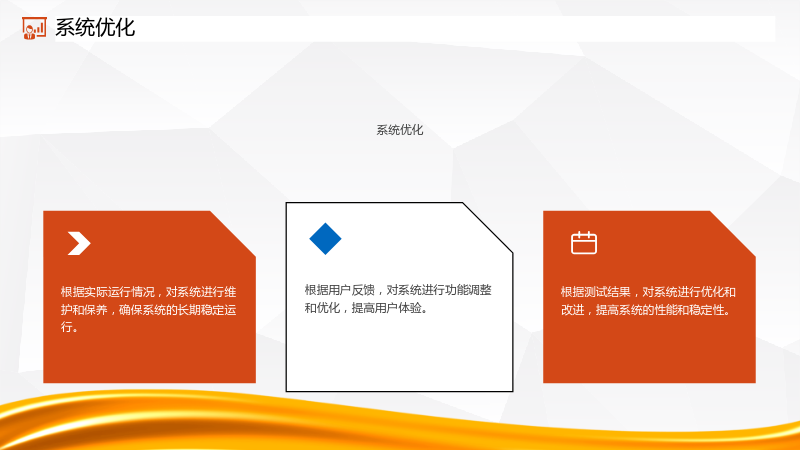

4.2 系统优化

4.2 系统优化

• 根据测试结果，对系统进行优化和改进，提高系统的性能和稳定性。
• 根据用户反馈，对系统进行功能调整和优化，提高用户体验。
• 根据实际运行情况，对系统进行维护和保养，确保系统的长期稳定运行。

5. 结论

本文提出了一种基于STC89C52单片机的电梯安全监控系统设计。系统集成了各种传感器和安全机构，实现了电梯的实时监测、远程控制和报警功能。通过软件和硬件的协同工作，系统具有高可靠性和稳定性，能够有效地保障乘客的安全。通过实际运行测试和优化，系统表现出了良好的性能和用户体验。本设计为电梯安全监控领域提供了一种有效解决方案，具有广泛的应用前景。
