长兴岛医院项目智能化设计说明

1. 项目背景

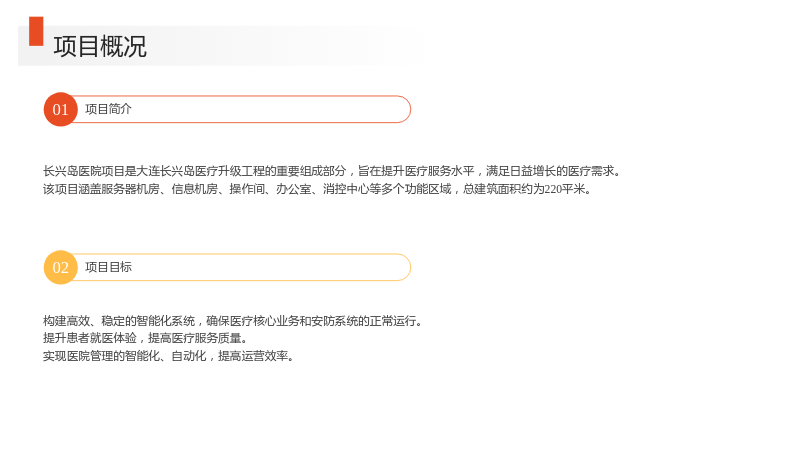

1.1 项目概况

1.1.1 项目简介

• 长兴岛医院项目是大连长兴岛医疗升级工程的重要组成部分，旨在提升医疗服务水平，满足日益增长的医疗需求。
• 该项目涵盖服务器机房、信息机房、操作间、办公室、消控中心等多个功能区域，总建筑面积约为220平米。

1.1.2 项目目标

• 构建高效、稳定的智能化系统，确保医疗核心业务和安防系统的正常运行。
• 提升患者就医体验，提高医疗服务质量。
• 实现医院管理的智能化、自动化，提高运营效率。

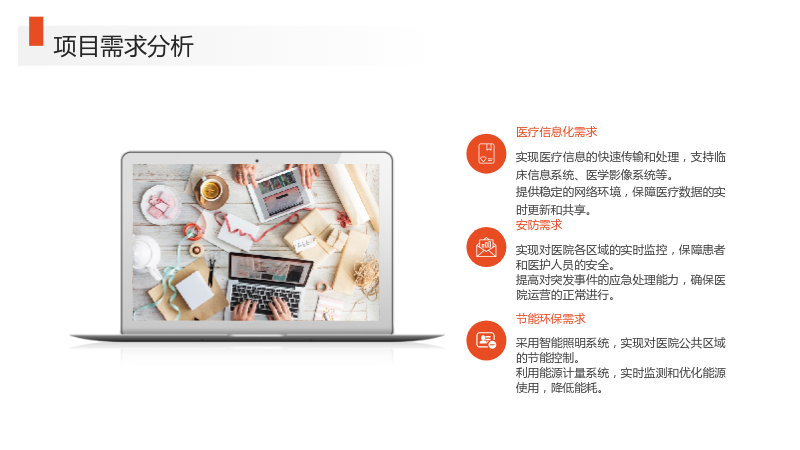

1.2 项目需求分析

1.2.1 医疗信息化需求

• 实现医疗信息的快速传输和处理，支持临床信息系统、医学影像系统等。
• 提供稳定的网络环境，保障医疗数据的实时更新和共享。

1.2.2 安防需求

• 实现对医院各区域的实时监控，保障患者和医护人员的安全。
• 提高对突发事件的应急处理能力，确保医院运营的正常进行。

1.2.3 节能环保需求

• 采用智能照明系统，实现对医院公共区域的节能控制。
• 利用能源计量系统，实时监测和优化能源使用，降低能耗。

2. 设计范围与目标

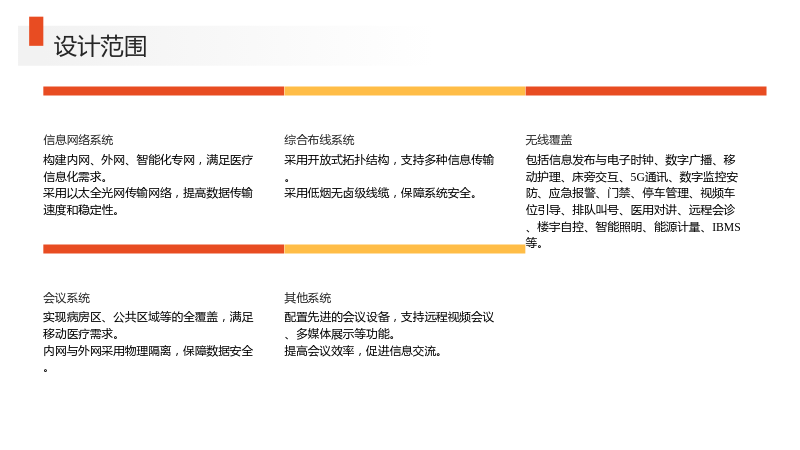

2.1 设计范围

2.1.1 信息网络系统

• 构建内网、外网、智能化专网，满足医疗信息化需求。
• 采用以太全光网传输网络，提高数据传输速度和稳定性。

2.1.2 综合布线系统

• 采用开放式拓扑结构，支持多种信息传输。
• 采用低烟无卤级线缆，保障系统安全。

2.1.3 无线覆盖

• 实现病房区、公共区域等的全覆盖，满足移动医疗需求。
• 内网与外网采用物理隔离，保障数据安全。

2.1.4 会议系统

• 配置先进的会议设备，支持远程视频会议、多媒体展示等功能。
• 提高会议效率，促进信息交流。

2.1.5 其他系统

• 包括信息发布与电子时钟、数字广播、移动护理、床旁交互、5G通讯、数字监控安防、应急报警、门禁、停车管理、视频车位引导、排队叫号、医用对讲、远程会诊、楼宇自控、智能照明、能源计量、IBMS等。

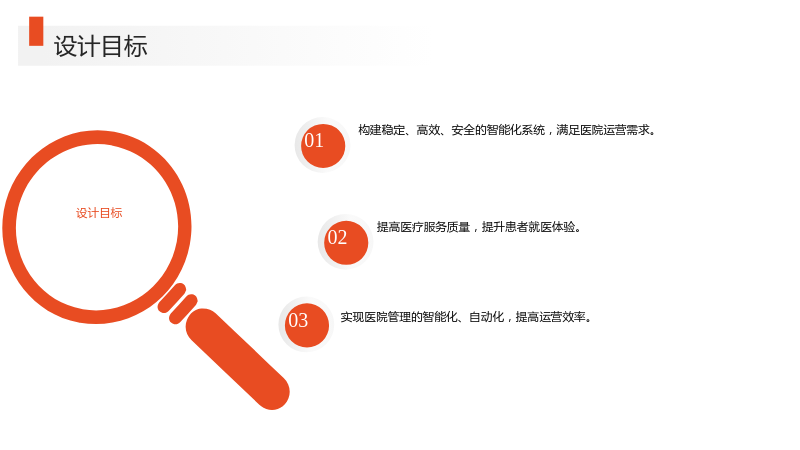

2.2 设计目标

2.2 设计目标

• 构建稳定、高效、安全的智能化系统，满足医院运营需求。
• 提高医疗服务质量，提升患者就医体验。
• 实现医院管理的智能化、自动化，提高运营效率。

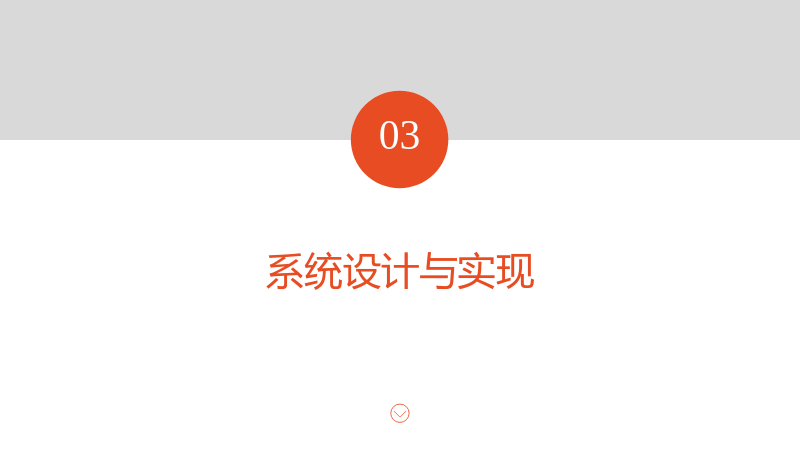

3. 系统设计与实现

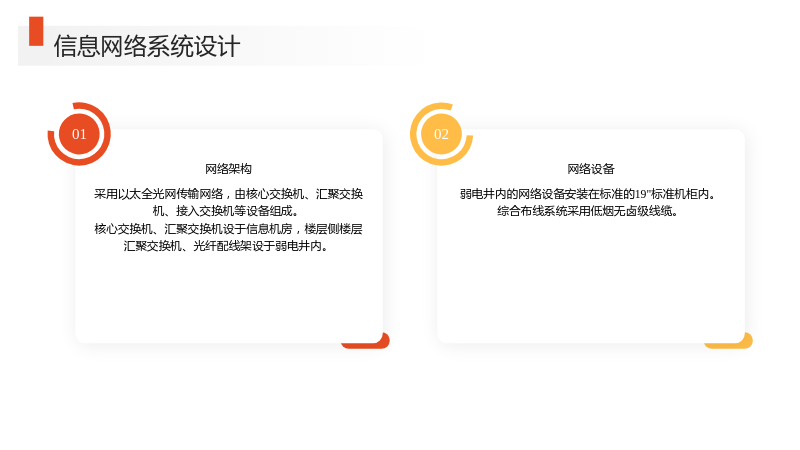

3.1 信息网络系统设计

3.1.1 网络架构

• 采用以太全光网传输网络，由核心交换机、汇聚交换机、接入交换机等设备组成。
• 核心交换机、汇聚交换机设于信息机房，楼层侧楼层汇聚交换机、光纤配线架设于弱电井内。

3.1.2 网络设备

• 弱电井内的网络设备安装在标准的19"标准机柜内。
• 综合布线系统采用低烟无卤级线缆。

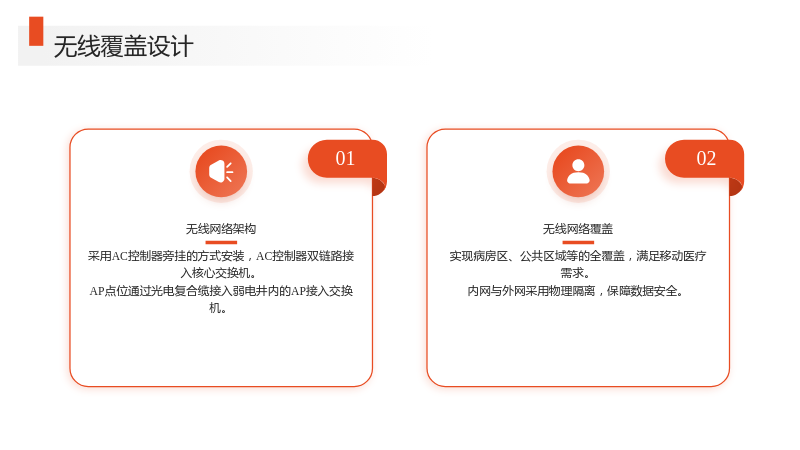

3.2 无线覆盖设计

3.2.1 无线网络架构

• 采用AC控制器旁挂的方式安装，AC控制器双链路接入核心交换机。
• AP点位通过光电复合缆接入弱电井内的AP接入交换机。

3.2.2 无线网络覆盖

• 实现病房区、公共区域等的全覆盖，满足移动医疗需求。
• 内网与外网采用物理隔离，保障数据安全。

3.3 综合布线系统设计

3.3.1 配线子系统

• 水平线缆采用4芯光纤，传输内网和外网信号。
• 多媒体箱至末端数据插座的线缆采用六类四对双绞线。

3.3.2 干线子系统

• 采用12芯单模光纤，连接数据中心机房与各层电信间。

3.4 会议系统设计

3.4.1 报告厅

• 采用P2室内全彩LED屏幕作为主显示，配备音响、无线手持会议、会议录播功能等。

3.4.2 大会议室

• 采用P1.25室内全彩LED屏幕作为主显示，配备专业音箱、无纸化升降屏等。

3.4.3 小会议室

• 采用75寸交互智能平板，配备专业音箱、无纸化升降屏等。

3.4.4 示教室

• 安装55寸拼接屏，支持无线投屏使用。

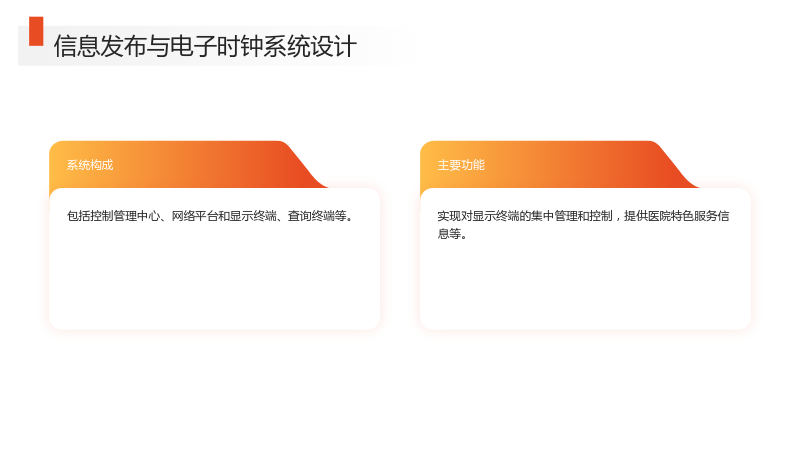

3.5 信息发布与电子时钟系统设计

3.5.1 系统构成

• 包括控制管理中心、网络平台和显示终端、查询终端等。

3.5.2 主要功能

• 实现对显示终端的集中管理和控制，提供医院特色服务信息等。

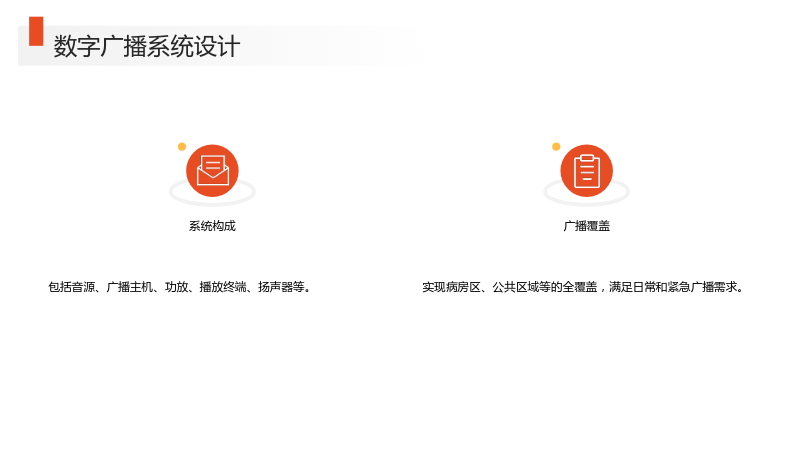

3.6 数字广播系统设计

3.6.1 系统构成

• 包括音源、广播主机、功放、播放终端、扬声器等。

3.6.2 广播覆盖

• 实现病房区、公共区域等的全覆盖，满足日常和紧急广播需求。

3.7 数字监控安防系统设计

3.7.1 摄像头配置

• 采用高清数字IP摄像头，具备人脸识别功能。

3.7.2 存储与控制

• 录像存储时间为三个月，控制中心具备广播控制、门禁控制等功能。

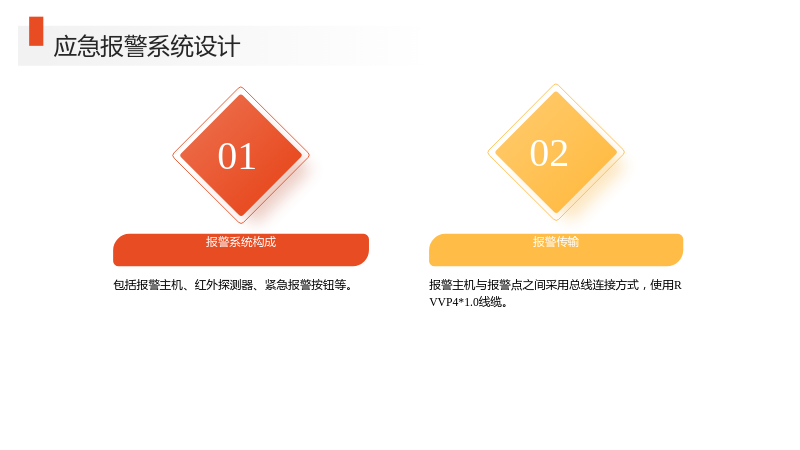

3.8 应急报警系统设计

3.8.1 报警系统构成

• 包括报警主机、红外探测器、紧急报警按钮等。

3.8.2 报警传输

• 报警主机与报警点之间采用总线连接方式，使用RVVP4*1.0线缆。

3.9 门禁系统设计

3.9.1 门禁控制

• 设置人脸识别门禁一体机，实现对医护办公室、手术部等区域的控制。

3.9.2 系统集成

• 采用一卡通管理方式，实现考勤子系统和消费子系统的集成。

3.10 停车场管理系统设计

3.10.1 系统构成

• 包括出入口道闸、地感线圈、车牌识别、摄像机等。

3.10.2 功能实现

• 实现自动控制、空车位显示、自动收费等功能。

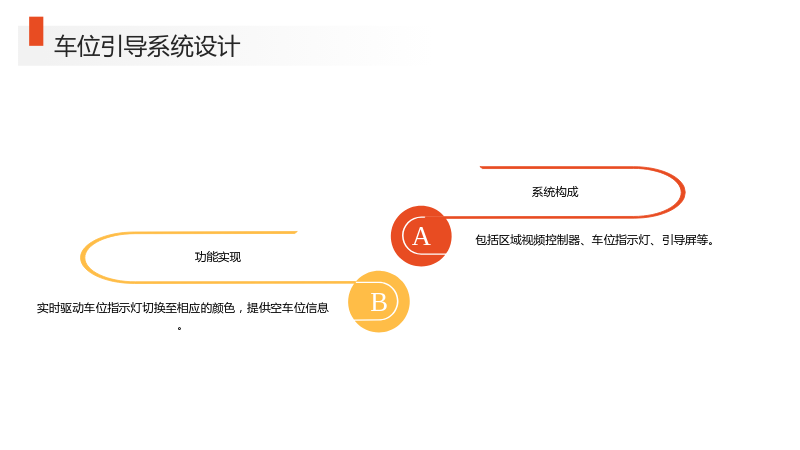

3.11 车位引导系统设计

3.11.1 系统构成

• 包括区域视频控制器、车位指示灯、引导屏等。

3.11.2 功能实现

• 实时驱动车位指示灯切换至相应的颜色，提供空车位信息。

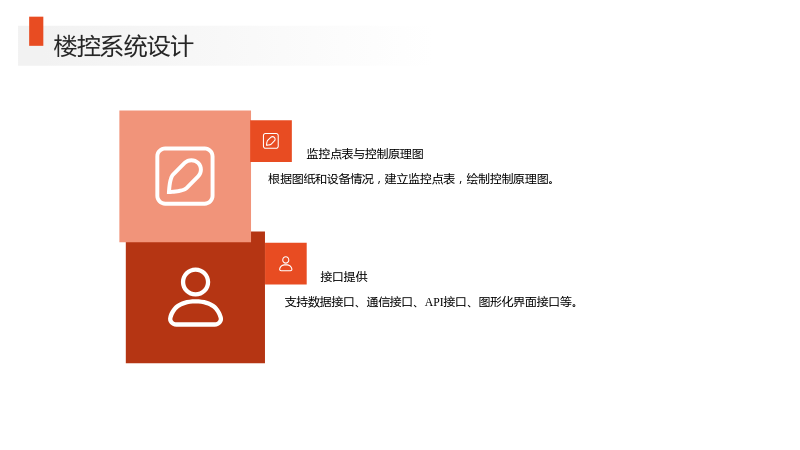

3.12 楼控系统设计

3.12.1 监控点表与控制原理图

• 根据图纸和设备情况，建立监控点表，绘制控制原理图。

3.12.2 接口提供

• 支持数据接口、通信接口、API接口、图形化界面接口等。

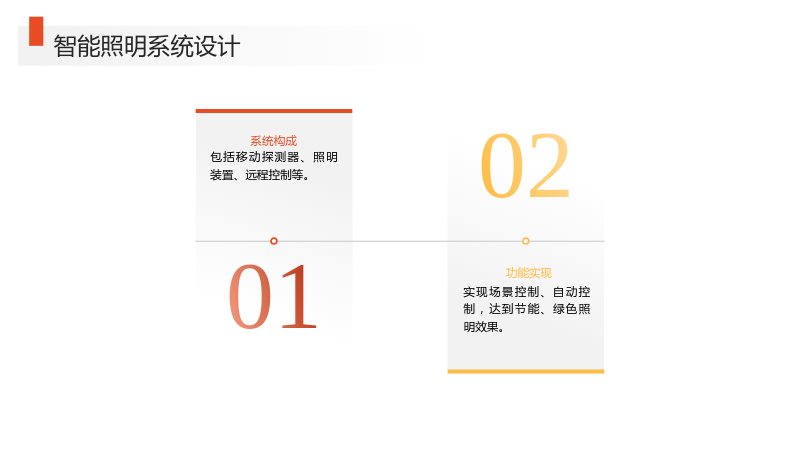

3.13 智能照明系统设计

3.13.1 系统构成

• 包括移动探测器、照明装置、远程控制等。

3.13.2 功能实现

• 实现场景控制、自动控制，达到节能、绿色照明效果。

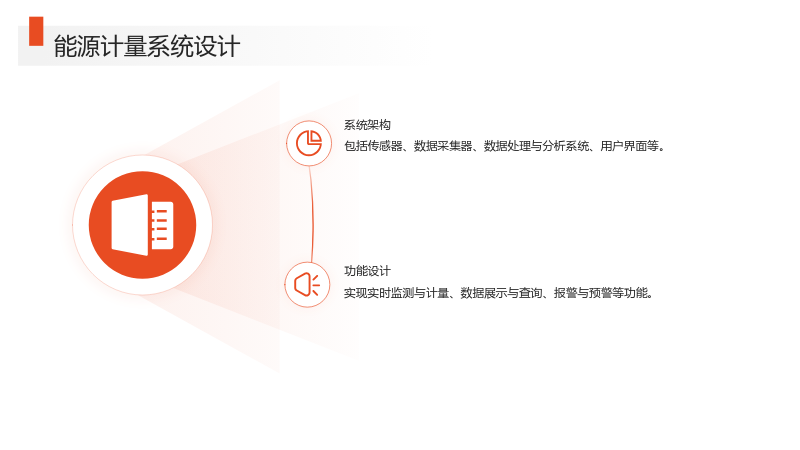

3.14 能源计量系统设计

3.14.1 系统架构

• 包括传感器、数据采集器、数据处理与分析系统、用户界面等。

3.14.2 功能设计

• 实现实时监测与计量、数据展示与查询、报警与预警等功能。

3.15 IBMS系统设计

3.15.1 设计指导思想

• 以业务应用为目的，采用先进技术构建稳定可靠的系统架构。

3.15.2 系统架构

• 采用微服务架构，构建B/S三层应用体系结构。

3.15.3 系统集成

• 集成多个弱电子系统，实现信息交换和通讯协议转换。

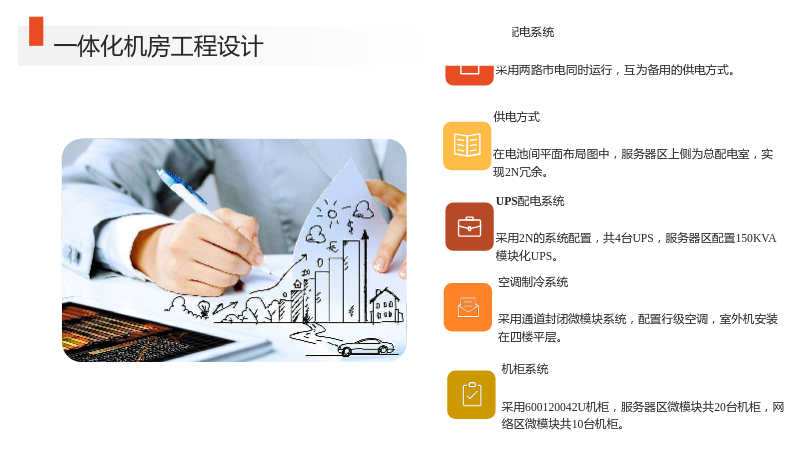

3.16 一体化机房工程设计

3.16.1 供配电系统

• 采用两路市电同时运行，互为备用的供电方式。

3.16.2 供电方式

• 在电池间平面布局图中，服务器区上侧为总配电室，实现2N冗余。

3.16.3 UPS配电系统

• 采用2N的系统配置，共4台UPS，服务器区配置150KVA模块化UPS。

3.16.4 空调制冷系统

• 采用通道封闭微模块系统，配置行级空调，室外机安装在四楼平层。

3.16.5 机柜系统

• 采用600120042U机柜，服务器区微模块共20台机柜，网络区微模块共10台机柜。

4. 项目实施与运维

4.1 项目实施

4.1 项目实施

• 按照设计方案进行施工，确保各系统的稳定运行。
• 加强与各专业团队的沟通与协作，确保项目顺利进行。

4.2 运维管理

4.2 运维管理

• 建立完善的运维管理体系，确保系统的正常运行。
• 定期对系统进行维护和升级，提高系统的稳定性和安全性。

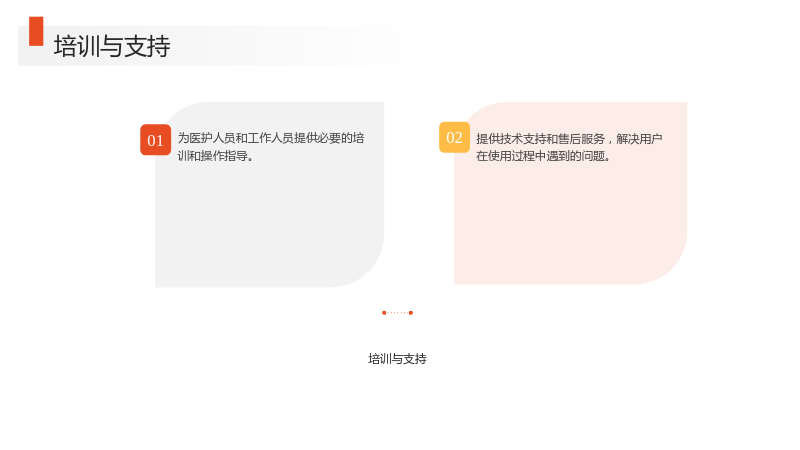

4.3 培训与支持

4.3 培训与支持

• 为医护人员和工作人员提供必要的培训和操作指导。
• 提供技术支持和售后服务，解决用户在使用过程中遇到的问题。

5. 总结

• 长兴岛医院项目智能化设计充分考虑了医疗信息化、安防、节能环保等需求，构建了稳定、高效、安全的智能化系统。
• 项目的实施将大大提升医疗服务质量，提高医院运营效率，为患者提供更优质的就医体验。
• 未来，随着技术的不断进步，智能化系统将不断完善和升级，为医院的发展提供更多可能性。
