TC4钛合金EBW接头组织性能研究

1. 绪论

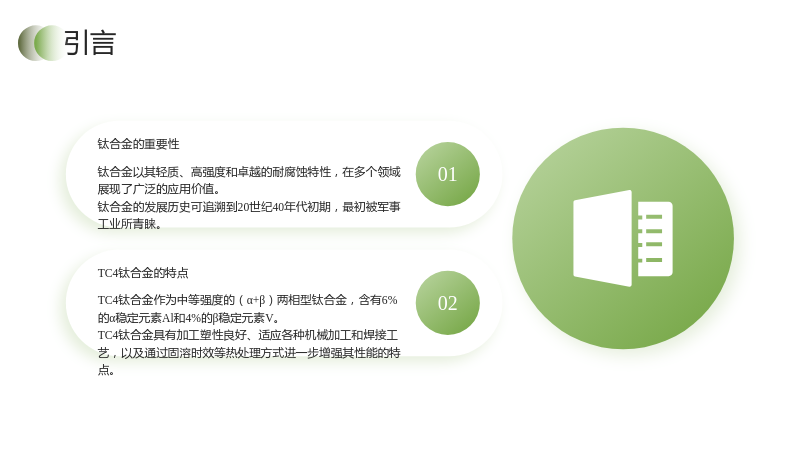

1.1 引言

1.1.1 钛合金的重要性

• 钛合金以其轻质、高强度和卓越的耐腐蚀特性，在多个领域展现了广泛的应用价值。
• 钛合金的发展历史可追溯到20世纪40年代初期，最初被军事工业所青睐。

1.1.2 TC4钛合金的特点

• TC4钛合金作为中等强度的（α+β）两相型钛合金，含有6%的α稳定元素Al和4%的β稳定元素V。
• TC4钛合金具有加工塑性良好、适应各种机械加工和焊接工艺，以及通过固溶时效等热处理方式进一步增强其性能的特点。

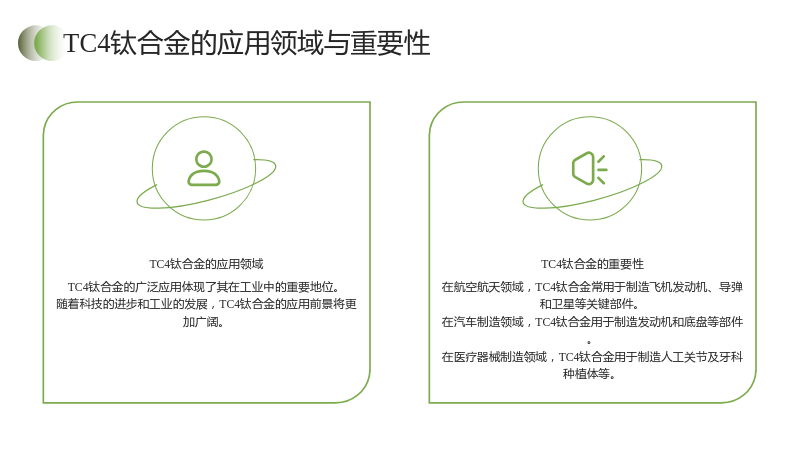

1.2 TC4钛合金的应用领域与重要性

1.2.1 TC4钛合金的应用领域

• 在航空航天领域，TC4钛合金常用于制造飞机发动机、导弹和卫星等关键部件。
• 在汽车制造领域，TC4钛合金用于制造发动机和底盘等部件。
• 在医疗器械制造领域，TC4钛合金用于制造人工关节及牙科种植体等。

1.2.2 TC4钛合金的重要性

• TC4钛合金的广泛应用体现了其在工业中的重要地位。
• 随着科技的进步和工业的发展，TC4钛合金的应用前景将更加广阔。

1.3 EBW焊接技术概述

1.4 TC4钛合金EBW接头组织性能研究

2. 实验设备及方法

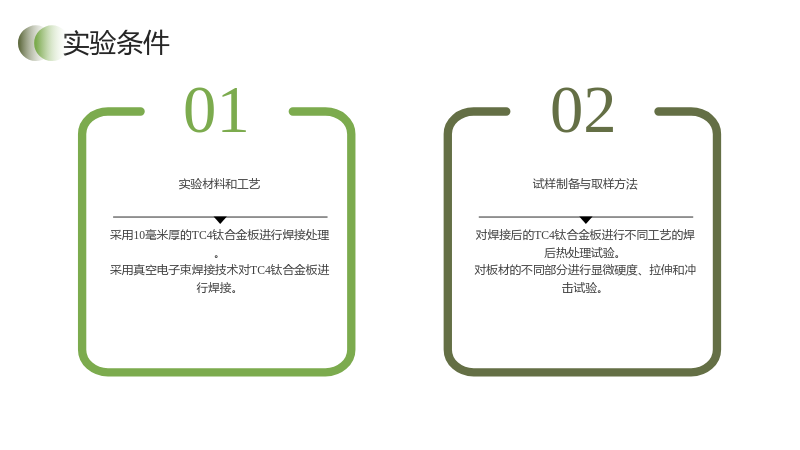

2.1 实验条件

2.1.1 实验材料和工艺

• 采用10毫米厚的TC4钛合金板进行焊接处理。
• 采用真空电子束焊接技术对TC4钛合金板进行焊接。

2.1.2 试样制备与取样方法

• 对焊接后的TC4钛合金板进行不同工艺的焊后热处理试验。
• 对板材的不同部分进行显微硬度、拉伸和冲击试验。

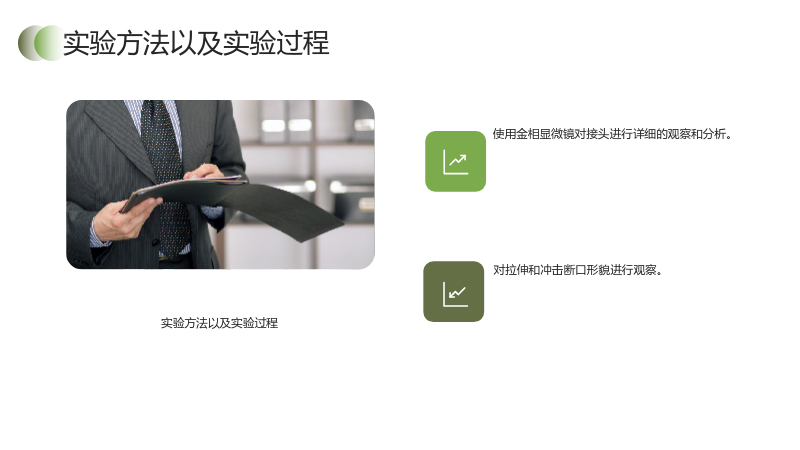

2.2 实验方法以及实验过程

2.2 实验方法以及实验过程

• 使用金相显微镜对接头进行详细的观察和分析。
• 对拉伸和冲击断口形貌进行观察。

3. 实验结果及分析

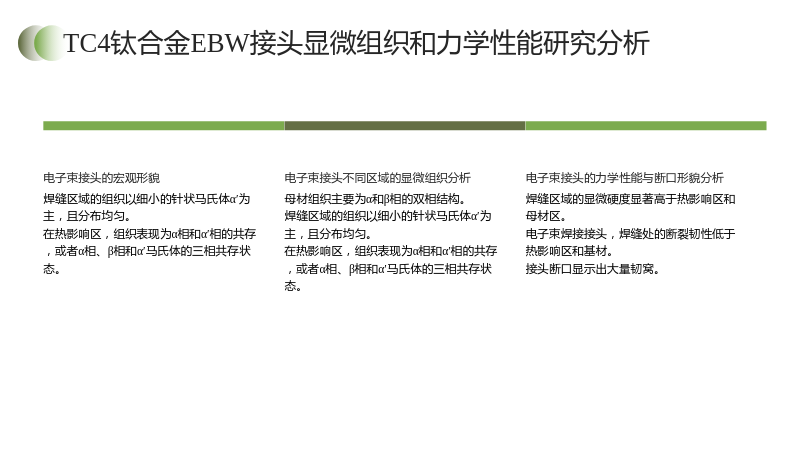

3.1 TC4钛合金EBW接头显微组织和力学性能研究分析

3.1.1 电子束接头的宏观形貌

• 焊缝区域的组织以细小的针状马氏体α′为主，且分布均匀。
• 在热影响区，组织表现为α相和α′相的共存，或者α相、β相和α′马氏体的三相共存状态。

3.1.2 电子束接头不同区域的显微组织分析

• 母材组织主要为α和β相的双相结构。
• 焊缝区域的组织以细小的针状马氏体α′为主，且分布均匀。
• 在热影响区，组织表现为α相和α′相的共存，或者α相、β相和α′马氏体的三相共存状态。

3.1.3 电子束接头的力学性能与断口形貌分析

• 焊缝区域的显微硬度显著高于热影响区和母材区。
• 电子束焊接接头，焊缝处的断裂韧性低于热影响区和基材。
• 接头断口显示出大量韧窝。

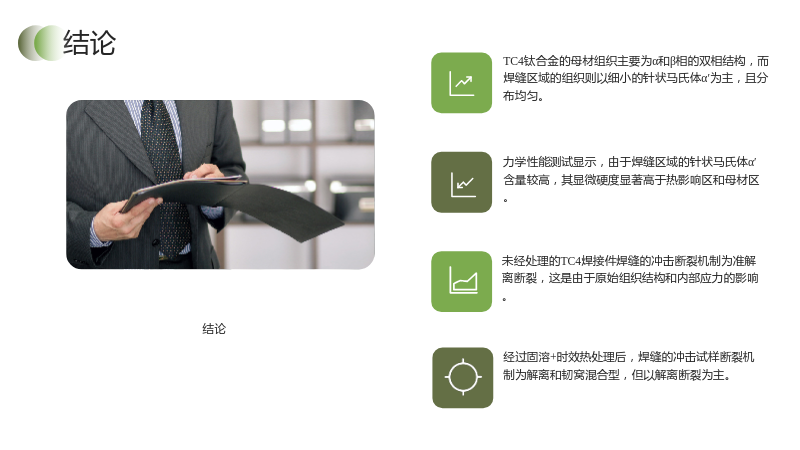

结论

结论

• TC4钛合金的母材组织主要为α和β相的双相结构，而焊缝区域的组织则以细小的针状马氏体α′为主，且分布均匀。
• 力学性能测试显示，由于焊缝区域的针状马氏体α′含量较高，其显微硬度显著高于热影响区和母材区。
• 未经处理的TC4焊接件焊缝的冲击断裂机制为准解离断裂，这是由于原始组织结构和内部应力的影响。
• 经过固溶+时效热处理后，焊缝的冲击试样断裂机制为解离和韧窝混合型，但以解离断裂为主。
