TC4钛合金EBW接头组织性能研究
研究背景与意义

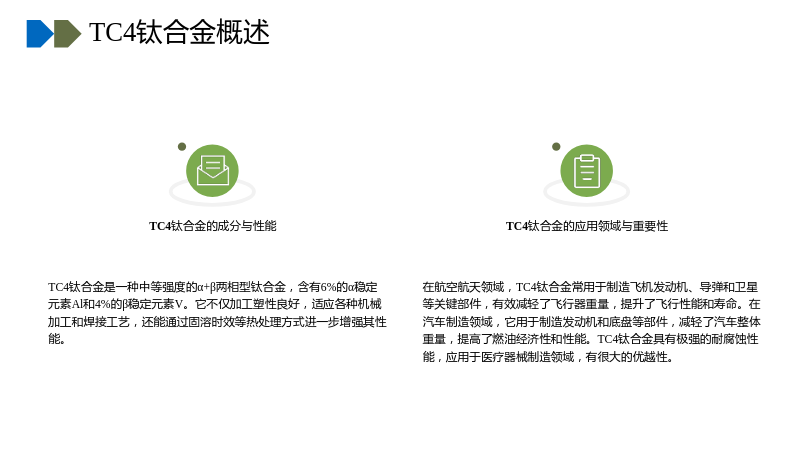

TC4钛合金概述
TC4钛合金的成分与性能
- TC4钛合金是一种中等强度的α+β两相型钛合金，含有6%的α稳定元素Al和4%的β稳定元素V。它不仅加工塑性良好，适应各种机械加工和焊接工艺，还能通过固溶时效等热处理方式进一步增强其性能。
TC4钛合金的应用领域与重要性
- 在航空航天领域，TC4钛合金常用于制造飞机发动机、导弹和卫星等关键部件，有效减轻了飞行器重量，提升了飞行性能和寿命。在汽车制造领域，它用于制造发动机和底盘等部件，减轻了汽车整体重量，提高了燃油经济性和性能。TC4钛合金具有极强的耐腐蚀性能，应用于医疗器械制造领域，有很大的优越性。

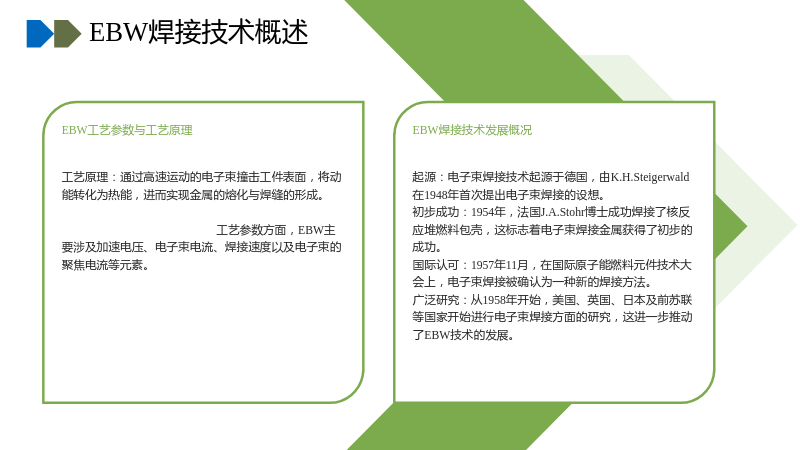

EBW焊接技术概述
EBW工艺参数与工艺原理
- 工艺原理：通过高速运动的电子束撞击工件表面，将动能转化为热能，进而实现金属的熔化与焊缝的形成。 工艺参数方面，EBW主要涉及加速电压、电子束电流、焊接速度以及电子束的聚焦电流等元素。
EBW焊接技术发展概况
- 起源：电子束焊接技术起源于德国，由K.H.Steigerwald在1948年首次提出电子束焊接的设想。 初步成功：1954年，法国J.A.Stohr博士成功焊接了核反应堆燃料包壳，这标志着电子束焊接金属获得了初步的成功。 国际认可：1957年11月，在国际原子能燃料元件技术大会上，电子束焊接被确认为一种新的焊接方法。 广泛研究：从1958年开始，美国、英国、日本及前苏联等国家开始进行电子束焊接方面的研究，这进一步推动了EBW技术的发展。
实验设备及方法

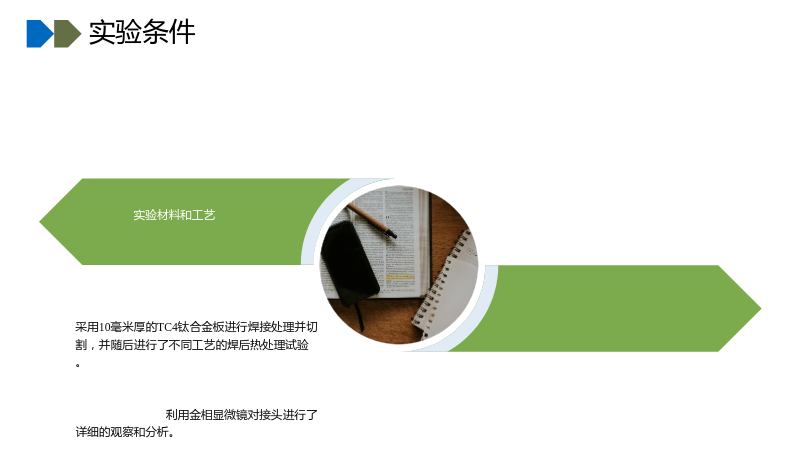

实验条件
实验材料和工艺
- 采用10毫米厚的TC4钛合金板进行焊接处理并切割，并随后进行了不同工艺的焊后热处理试验。 利用金相显微镜对接头进行了详细的观察和分析。

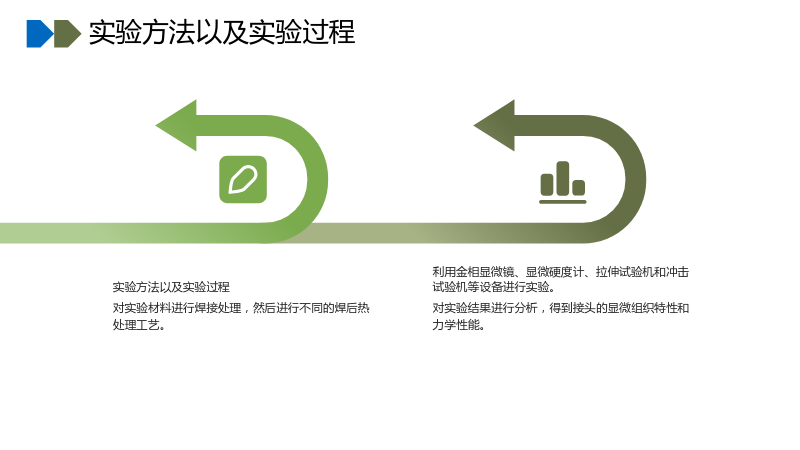

实验方法以及实验过程
实验方法以及实验过程
- 对实验材料进行焊接处理，然后进行不同的焊后热处理工艺。
利用金相显微镜、显微硬度计、拉伸试验机和冲击试验机等设备进行实验。
- 对实验结果进行分析，得到接头的显微组织特性和力学性能。
实验结果及分析

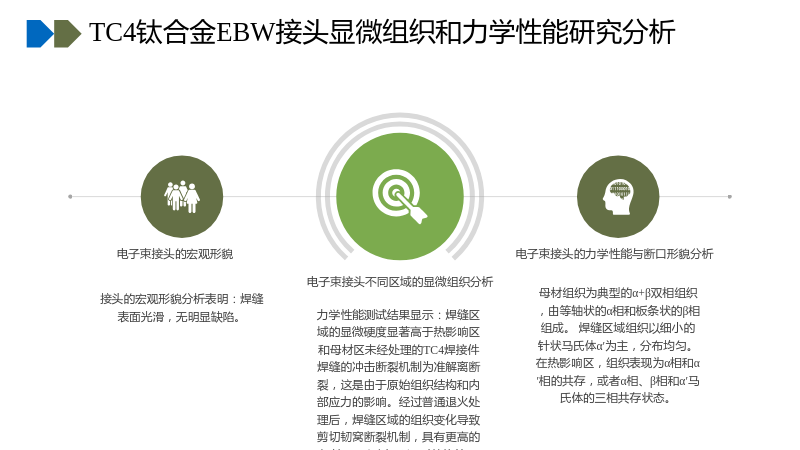

TC4钛合金EBW接头显微组织和力学性能研究分析
电子束接头的宏观形貌
- 接头的宏观形貌分析表明：焊缝表面光滑，无明显缺陷。
电子束接头不同区域的显微组织分析
- 母材组织为典型的α+β双相组织，由等轴状的α相和板条状的β相组成。 焊缝区域组织以细小的针状马氏体α′为主，分布均匀。在热影响区，组织表现为α相和α′相的共存，或者α相、β相和α′马氏体的三相共存状态。
电子束接头的力学性能与断口形貌分析
- 力学性能测试结果显示：焊缝区域的显微硬度显著高于热影响区和母材区未经处理的TC4焊接件焊缝的冲击断裂机制为准解离断裂，这是由于原始组织结构和内部应力的影响。经过普通退火处理后，焊缝区域的组织变化导致剪切韧窝断裂机制，具有更高的韧性。而经过固溶+时效热处理后，焊缝的冲击试样断裂机制为解离和韧窝混合型，但以解离断裂为主。

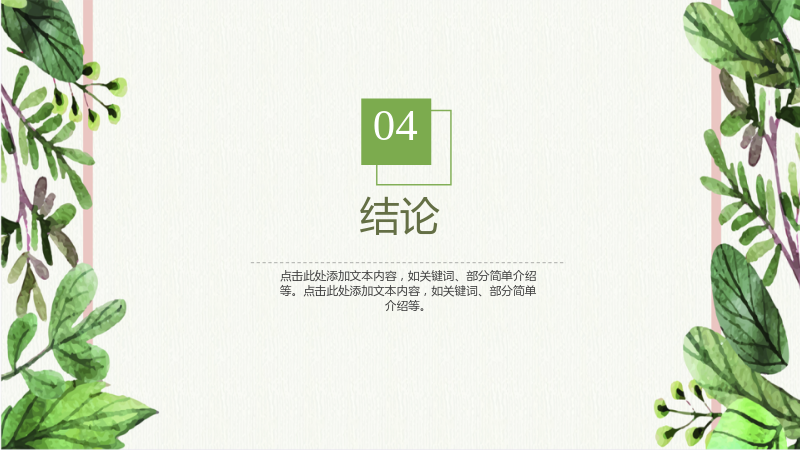

结论
结论
结论
- TC4钛合金的母材组织主要为α和β相的双相结构，而焊缝区域的组织则以细小的针状马氏体α′为主，且分布均匀。
- 力学性能测试显示，由于焊缝区域的针状马氏体α′含量较高，其显微硬度显著高于热影响区和母材区。
- 未经处理的TC4焊接件焊缝的冲击断裂机制为准解离断裂，这是由于原始组织结构和内部应力的影响。
- 经过固溶+时效热处理后，焊缝的冲击试样断裂机制为解离和韧窝混合型，但以解离断裂为主。
