分配阀的设计与分析

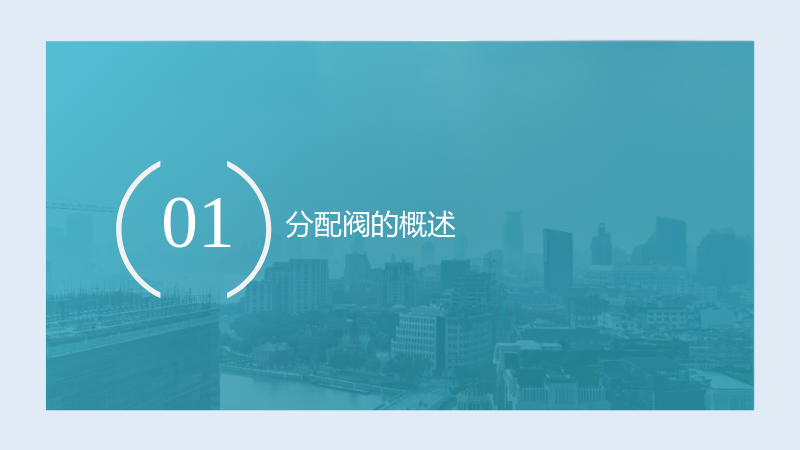

1. 分配阀的概述

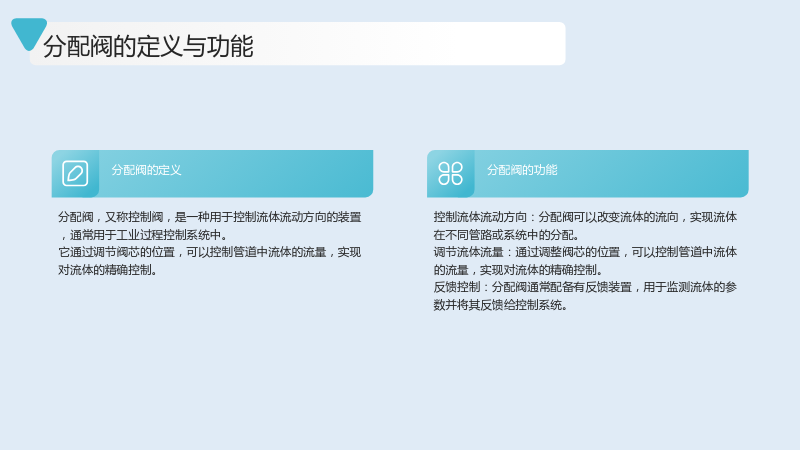

1.1 分配阀的定义与功能

1.1.1 分配阀的定义

• 分配阀，又称控制阀，是一种用于控制流体流动方向的装置，通常用于工业过程控制系统中。
• 它通过调节阀芯的位置，可以控制管道中流体的流量，实现对流体的精确控制。

1.1.2 分配阀的功能

• 控制流体流动方向：分配阀可以改变流体的流向，实现流体在不同管路或系统中的分配。
• 调节流体流量：通过调整阀芯的位置，可以控制管道中流体的流量，实现对流体的精确控制。
• 反馈控制：分配阀通常配备有反馈装置，用于监测流体的参数并将其反馈给控制系统。

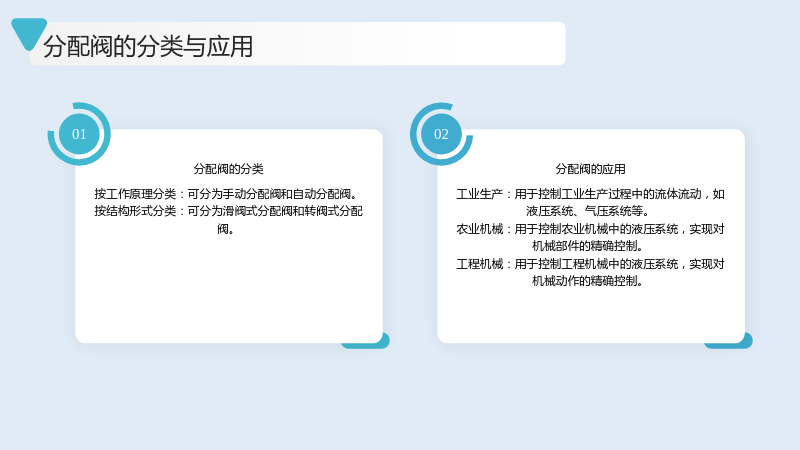

1.2 分配阀的分类与应用

1.2.1 分配阀的分类

• 按工作原理分类：可分为手动分配阀和自动分配阀。
• 按结构形式分类：可分为滑阀式分配阀和转阀式分配阀。

1.2.2 分配阀的应用

• 工业生产：用于控制工业生产过程中的流体流动，如液压系统、气压系统等。
• 农业机械：用于控制农业机械中的液压系统，实现对机械部件的精确控制。
• 工程机械：用于控制工程机械中的液压系统，实现对机械动作的精确控制。

2. 分配阀的设计分析

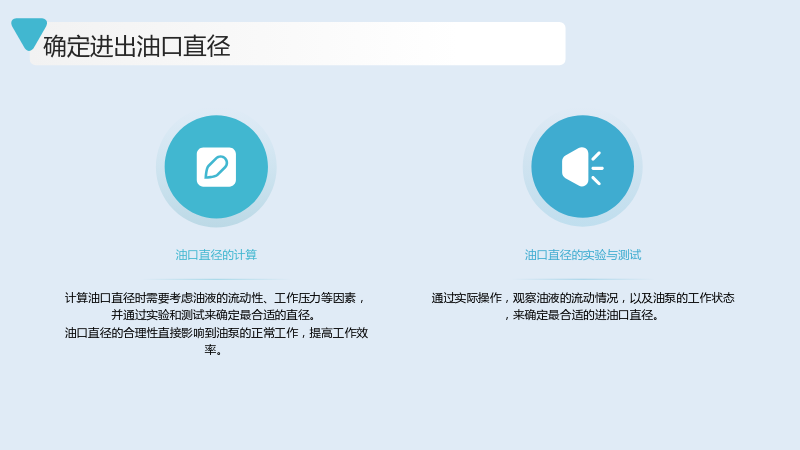

2.1 确定进出油口直径

2.1.1 油口直径的计算

• 计算油口直径时需要考虑油液的流动性、工作压力等因素，并通过实验和测试来确定最合适的直径。
• 油口直径的合理性直接影响到油泵的正常工作，提高工作效率。

2.1.2 油口直径的实验与测试

• 通过实际操作，观察油液的流动情况，以及油泵的工作状态，来确定最合适的进油口直径。

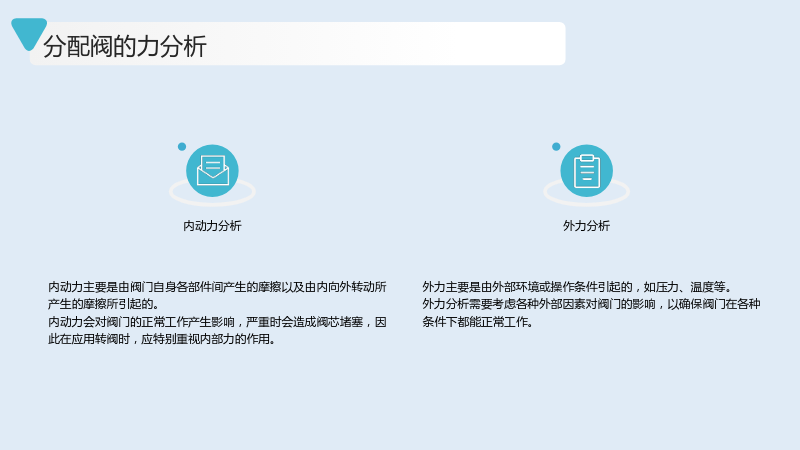

2.2 分配阀的力分析

2.2.1 内动力分析

• 内动力主要是由阀门自身各部件间产生的摩擦以及由内向外转动所产生的摩擦所引起的。
• 内动力会对阀门的正常工作产生影响，严重时会造成阀芯堵塞，因此在应用转阀时，应特别重视内部力的作用。

2.2.2 外力分析

• 外力主要是由外部环境或操作条件引起的，如压力、温度等。
• 外力分析需要考虑各种外部因素对阀门的影响，以确保阀门在各种条件下都能正常工作。

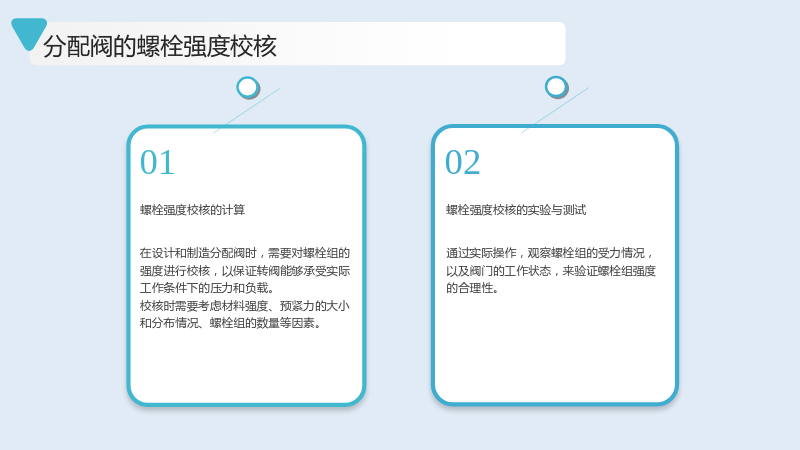

2.3 分配阀的螺栓强度校核

2.3.1 螺栓强度校核的计算

• 在设计和制造分配阀时，需要对螺栓组的强度进行校核，以保证转阀能够承受实际工作条件下的压力和负载。
• 校核时需要考虑材料强度、预紧力的大小和分布情况、螺栓组的数量等因素。

2.3.2 螺栓强度校核的实验与测试

• 通过实际操作，观察螺栓组的受力情况，以及阀门的工作状态，来验证螺栓组强度的合理性。

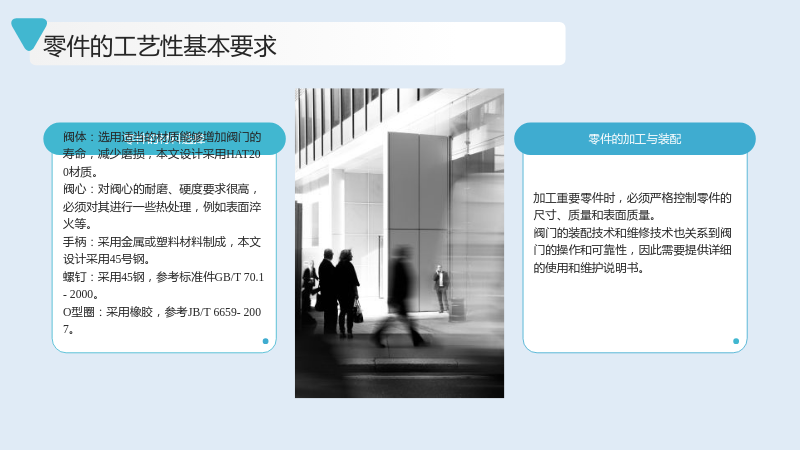

2.4 零件的工艺性基本要求

2.4.1 零件的材料选择

• 阀体：选用适当的材质能够增加阀门的寿命，减少磨损，本文设计采用HAT200材质。
• 阀心：对阀心的耐磨、硬度要求很高，必须对其进行一些热处理，例如表面淬火等。
• 手柄：采用金属或塑料材料制成，本文设计采用45号钢。
• 螺钉：采用45钢，参考标准件GB/T 70.1-2000。
• O型圈：采用橡胶，参考JB/T 6659-2007。

2.4.2 零件的加工与装配

• 加工重要零件时，必须严格控制零件的尺寸、质量和表面质量。
• 阀门的装配技术和维修技术也关系到阀门的操作和可靠性，因此需要提供详细的使用和维护说明书。

3. 分配阀的实体建模

3.1 建模介绍

3.1 建模介绍

• SolidWorks是一款功能强大的三维计算机辅助设计软件，用于创建各种类型的三维模型。
• 使用SolidWorks软件构建模型的一般步骤包括：打开软件、创建新零件、绘制草图、添加特征、进行装配等。

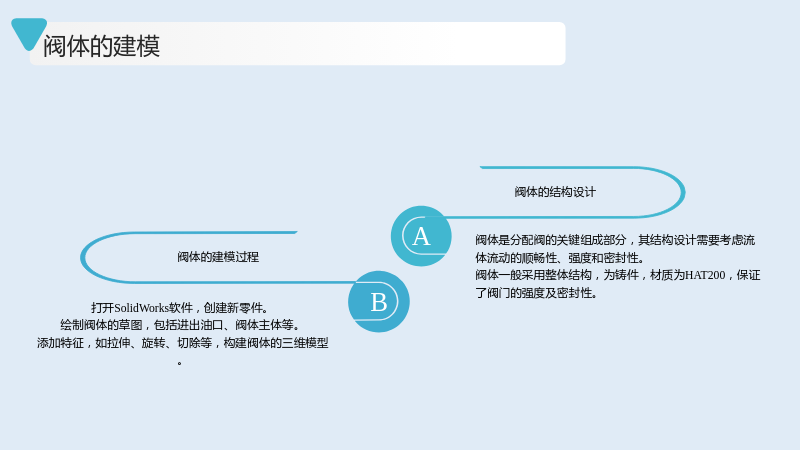

3.2 阀体的建模

3.2.1 阀体的结构设计

• 阀体是分配阀的关键组成部分，其结构设计需要考虑流体流动的顺畅性、强度和密封性。
• 阀体一般采用整体结构，为铸件，材质为HAT200，保证了阀门的强度及密封性。

3.2.2 阀体的建模过程

• 打开SolidWorks软件，创建新零件。
• 绘制阀体的草图，包括进出油口、阀体主体等。
• 添加特征，如拉伸、旋转、切除等，构建阀体的三维模型。

3.3 阀心的建模

3.3.1 阀心的结构设计

• 阀心是分配阀的核心部件，其结构设计需要考虑流体流动的顺畅性、强度和密封性。
• 阀心通常采用车削、钻等方法加工而成，并且对阀心的耐磨、硬度要求很高，必须对其进行一些热处理，例如表面淬火等。

3.3.2 阀心的建模过程

• 打开SolidWorks软件，创建新零件。
• 绘制阀心的草图，包括阀心主体、连接部分等。
• 添加特征，如拉伸、旋转、切除等，构建阀心的三维模型。

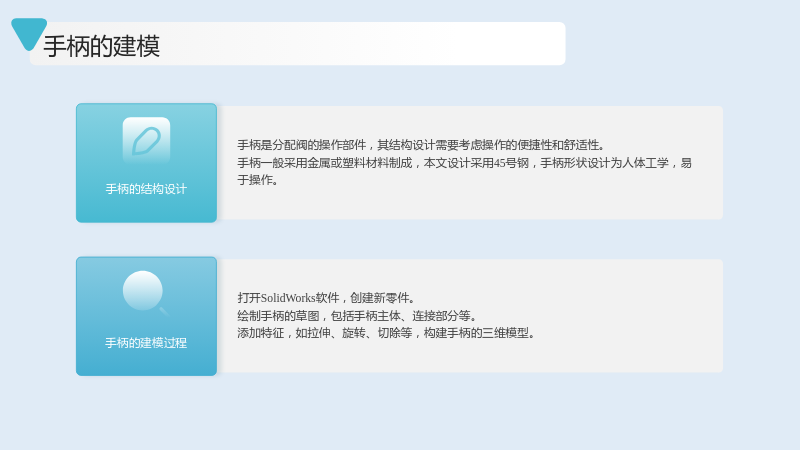

3.4 手柄的建模

3.4.1 手柄的结构设计

• 手柄是分配阀的操作部件，其结构设计需要考虑操作的便捷性和舒适性。
• 手柄一般采用金属或塑料材料制成，本文设计采用45号钢，手柄形状设计为人体工学，易于操作。

3.4.2 手柄的建模过程

• 打开SolidWorks软件，创建新零件。
• 绘制手柄的草图，包括手柄主体、连接部分等。
• 添加特征，如拉伸、旋转、切除等，构建手柄的三维模型。

3.5 螺钉的建模

3.5.1 螺钉的结构设计

• 螺钉是分配阀的连接部件，其结构设计需要考虑连接的牢固性和可靠性。
• 螺钉采用45钢，参考标准件GB/T 70.1-2000，确保了连接的稳定性。

3.5.2 螺钉的建模过程

• 打开SolidWorks软件，创建新零件。
• 绘制螺钉的草图，包括螺纹部分、连接部分等。
• 添加特征，如拉伸、旋转、切除等，构建螺钉的三维模型。

3.6 O型圈的建模

3.6.1 O型圈的结构设计

• O型圈是分配阀的密封部件，其结构设计需要考虑密封的可靠性和耐久性。
• O型圈采用橡胶，参考JB/T 6659-2007，保证了密封的稳定性。

3.6.2 O型圈的建模过程

• 打开SolidWorks软件，创建新零件。
• 绘制O型圈的草图，包括O型圈主体、连接部分等。
• 添加特征，如拉伸、旋转、切除等，构建O型圈的三维模型。

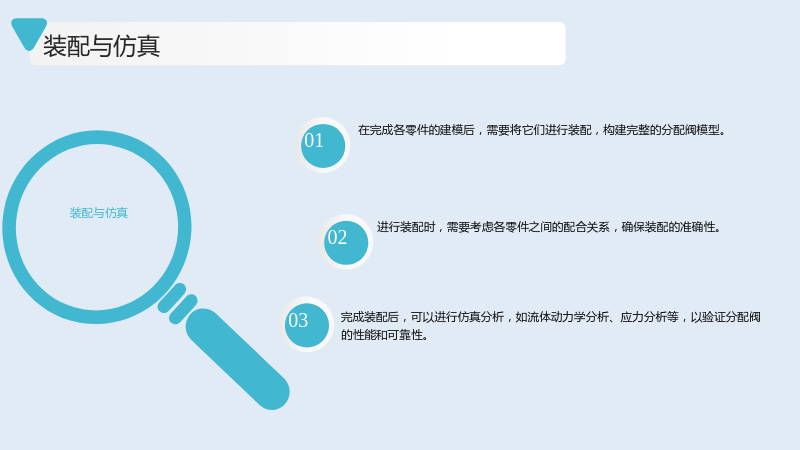

3.7 装配与仿真

3.7 装配与仿真

• 在完成各零件的建模后，需要将它们进行装配，构建完整的分配阀模型。
• 进行装配时，需要考虑各零件之间的配合关系，确保装配的准确性。
• 完成装配后，可以进行仿真分析，如流体动力学分析、应力分析等，以验证分配阀的性能和可靠性。

4. 分配阀的测试与优化

4.1 分配阀的测试

4.1 分配阀的测试

• 分配阀的测试主要包括性能测试、密封性测试和耐久性测试等。
• 性能测试用于验证分配阀的流量特性、压力特性和温度特性等。
• 密封性测试用于验证分配阀在各种工况下的密封性能，确保无泄漏。
• 耐久性测试用于验证分配阀的长期使用性能，包括疲劳寿命、磨损寿命等。

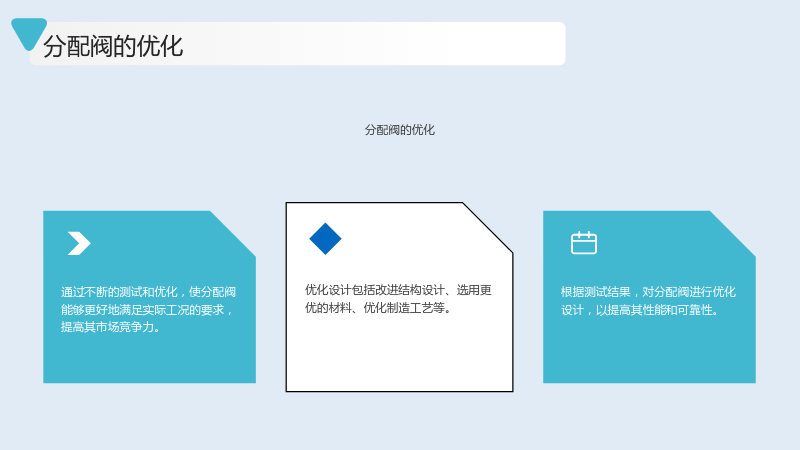

4.2 分配阀的优化

4.2 分配阀的优化

• 根据测试结果，对分配阀进行优化设计，以提高其性能和可靠性。
• 优化设计包括改进结构设计、选用更优的材料、优化制造工艺等。
• 通过不断的测试和优化，使分配阀能够更好地满足实际工况的要求，提高其市场竞争力。

5. 总结

• 分配阀在工业生产中起着重要的作用，其设计和制造需要综合考虑多种因素。
• 通过合理的结构设计、材料选择和制造工艺，可以确保分配阀的性能和可靠性。
• 随着科技的不断进步，分配阀的设计和制造技术也在不断发展和创新，为工业生产提供了更多的可能性。
• 通过对分配阀的不断研究和探索，可以进一步提高其性能和可靠性，满足更广泛的应用需求。
