基于单片机的加油机控制系统设计

1. 项目背景与意义

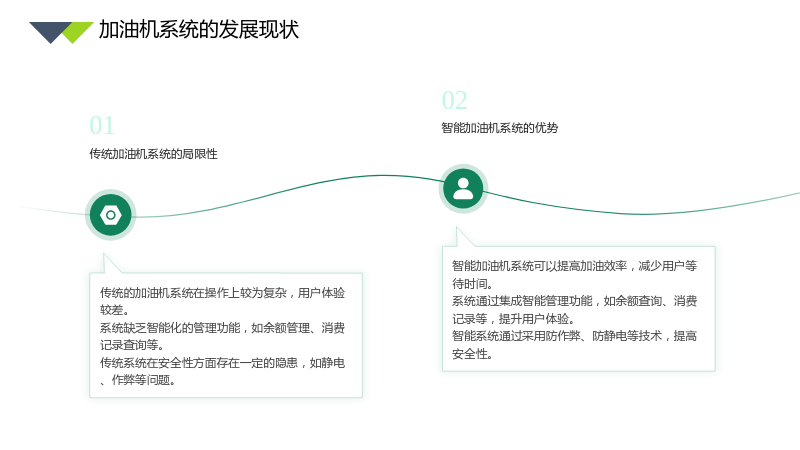

1.1 加油机系统的发展现状

1.1.1 传统加油机系统的局限性

• 传统的加油机系统在操作上较为复杂，用户体验较差。
• 系统缺乏智能化的管理功能，如余额管理、消费记录查询等。
• 传统系统在安全性方面存在一定的隐患，如静电、作弊等问题。

1.1.2 智能加油机系统的优势

• 智能加油机系统可以提高加油效率，减少用户等待时间。
• 系统通过集成智能管理功能，如余额查询、消费记录等，提升用户体验。
• 智能系统通过采用防作弊、防静电等技术，提高安全性。

1.2 项目研究意义

1.2 项目研究意义

• 智能加油机系统的设计与开发，符合现代社会对高效、便捷、安全的需求。
• 系统的设计与开发，可以推动加油机行业的技术升级，提升行业竞争力。
• 项目的研究成果，可以为加油站提供新的商业模式，增加收入来源。

2. 系统总体方案设计

2.1 系统整体方案

2.1 系统整体方案

• 系统采用单片机作为主控芯片，实现对各模块的控制与管理。
• 系统集成显示模块、无线射频模块、存储模块、按键模块等，实现各项功能。
• 系统通过软件程序的设计，实现用户界面与控制程序的分离，提高系统的可维护性。

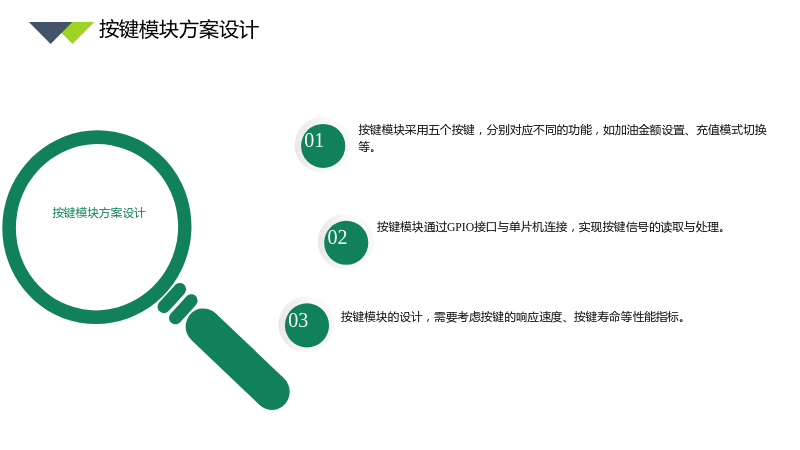

2.2 按键模块方案设计

2.2 按键模块方案设计

• 按键模块采用五个按键，分别对应不同的功能，如加油金额设置、充值模式切换等。
• 按键模块通过GPIO接口与单片机连接，实现按键信号的读取与处理。
• 按键模块的设计，需要考虑按键的响应速度、按键寿命等性能指标。

2.3 无线射频模块方案设计

2.3 无线射频模块方案设计

• 无线射频模块采用RFID技术，实现对用户身份的识别与信息读取。
• 无线射频模块通过SPI接口与单片机连接，实现数据的传输与处理。
• 无线射频模块的设计，需要考虑读取距离、数据传输速度等性能指标。

3. 系统硬件设计

3.1 主控芯片

3.1 主控芯片

• 主控芯片采用STM32，具有高性能、丰富的外设功能和易用的开发环境。
• 主控芯片的电路设计，需要考虑电源电路、时钟电路、GPIO接口电路等。

3.2 显示模块

3.2 显示模块

• 显示模块采用OLED显示屏，具有高亮度、色彩丰富、节能省电等特点。
• 显示模块的电路设计，需要考虑OLED驱动电路、I2C接口电路等。

3.3 无线射频模块

3.3 无线射频模块

• 无线射频模块采用RFID技术，实现对用户身份的识别与信息读取。
• 无线射频模块的电路设计，需要考虑RFID读写器电路、SPI接口电路等。

4. 系统软件设计

4.1 系统主函数流程设计

4.1 系统主函数流程设计

• 系统主函数流程设计，需要考虑系统初始化、用户身份验证、加油金额设置、加油控制等步骤。
• 系统主函数流程的设计，需要考虑程序的可读性、可维护性等因素。

4.2 OLED显示屏模块子函数设计

4.2 OLED显示屏模块子函数设计

• OLED显示屏模块子函数设计，需要考虑字符显示、数字显示、图片显示等功能的实现。
• OLED显示屏模块子函数的设计，需要考虑显示速度、显示效果等因素。

4.3 RFID无线射频模块子函数设计

4.3 RFID无线射频模块子函数设计

• RFID无线射频模块子函数设计，需要考虑卡信息读取、数据传输等功能的实现。
• RFID无线射频模块子函数的设计，需要考虑数据传输速度、数据传输准确性等因素。

5. 系统调试

• 系统调试需要对各个模块进行单独调试，确保每个模块的功能正常。
• 系统调试需要对系统整体进行测试，确保系统整体的运行稳定。

6. 结论

• 基于单片机的加油机控制系统设计，可以提高加油效率，提升用户体验。
• 系统的设计与开发，可以推动加油机行业的技术升级，提升行业竞争力。
• 项目的研究成果，可以为加油站提供新的商业模式，增加收入来源。
