基于单片机的加油机控制系统设计

1. 引言

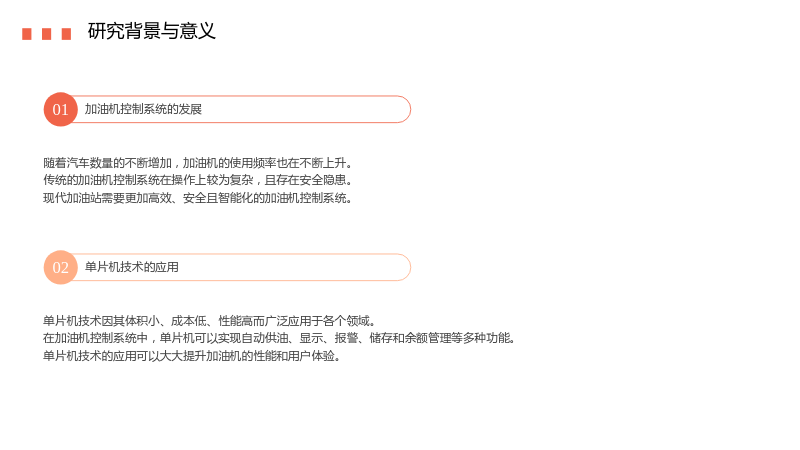

1.1 研究背景与意义

1.1.1 加油机控制系统的发展

• 随着汽车数量的不断增加，加油机的使用频率也在不断上升。
• 传统的加油机控制系统在操作上较为复杂，且存在安全隐患。
• 现代加油站需要更加高效、安全且智能化的加油机控制系统。

1.1.2 单片机技术的应用

• 单片机技术因其体积小、成本低、性能高而广泛应用于各个领域。
• 在加油机控制系统中，单片机可以实现自动供油、显示、报警、储存和余额管理等多种功能。
• 单片机技术的应用可以大大提升加油机的性能和用户体验。

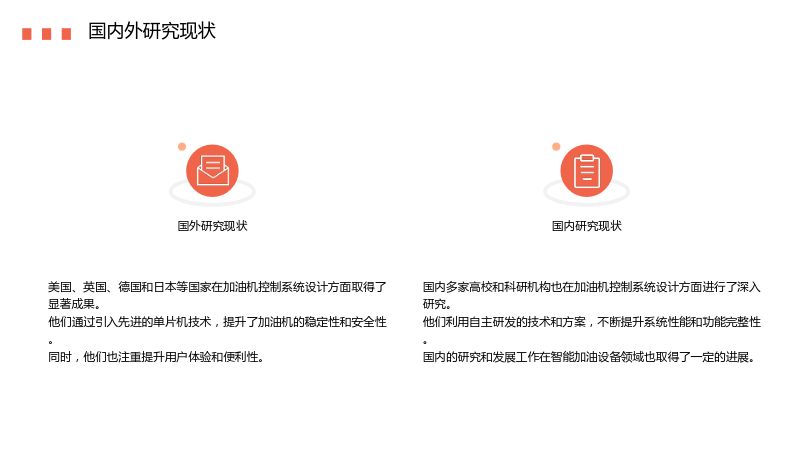

1.2 国内外研究现状

1.2.1 国外研究现状

• 美国、英国、德国和日本等国家在加油机控制系统设计方面取得了显著成果。
• 他们通过引入先进的单片机技术，提升了加油机的稳定性和安全性。
• 同时，他们也注重提升用户体验和便利性。

1.2.2 国内研究现状

• 国内多家高校和科研机构也在加油机控制系统设计方面进行了深入研究。
• 他们利用自主研发的技术和方案，不断提升系统性能和功能完整性。
• 国内的研究和发展工作在智能加油设备领域也取得了一定的进展。

1.3 研究内容

1.3 研究内容

• 本研究旨在设计一种基于单片机的加油机控制系统。
• 该系统将具有自动供油、显示、报警、储存和余额管理等多种功能。
• 系统设计将注重用户体验和安全性，以满足现代加油站的需求。

2. 系统总体方案设计

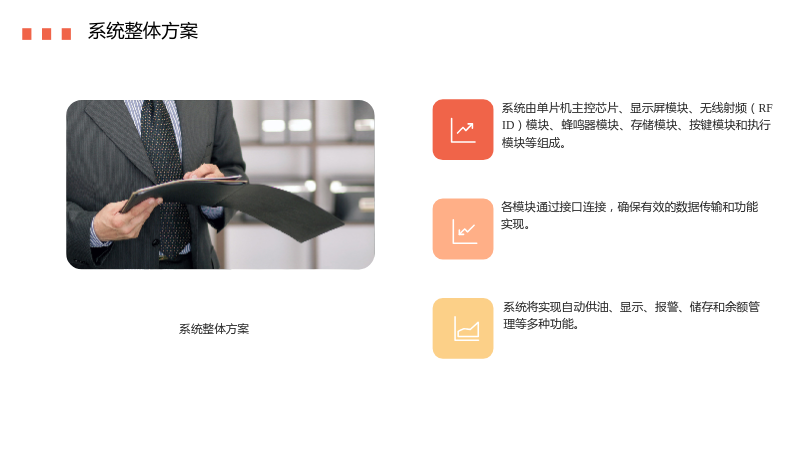

2.1 系统整体方案

2.1 系统整体方案

• 系统由单片机主控芯片、显示屏模块、无线射频（RFID）模块、蜂鸣器模块、存储模块、按键模块和执行模块等组成。
• 各模块通过接口连接，确保有效的数据传输和功能实现。
• 系统将实现自动供油、显示、报警、储存和余额管理等多种功能。

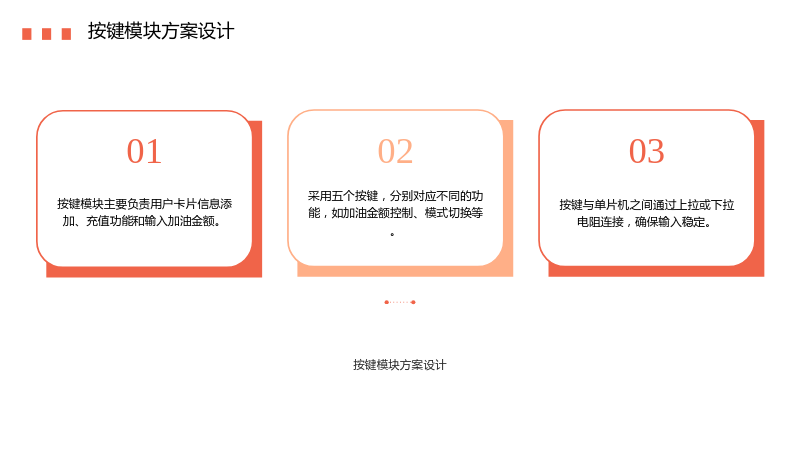

2.2 按键模块方案设计

2.2 按键模块方案设计

• 按键模块主要负责用户卡片信息添加、充值功能和输入加油金额。
• 采用五个按键，分别对应不同的功能，如加油金额控制、模式切换等。
• 按键与单片机之间通过上拉或下拉电阻连接，确保输入稳定。

2.3 无线射频模块方案设计

2.3 无线射频模块方案设计

• 无线射频模块主要用于实现用户卡信息的添加、无线识别和数据通信。
• 采用RFID技术，用户通过将卡靠近加油机的读卡区域，加油机通过内置的RF模块自动读取卡中信息。
• 该数据通过SPI接口传输到单片机处理器，处理器根据读取的信息控制供油、显示及报警系统。

3. 系统硬件设计

3.1 主控芯片

3.1 主控芯片

• 选择STM32作为主控芯片，因其具有高性能、高集成度、低功耗等特点。
• STM32内部集成了丰富的外设功能，如ADC、DAC、USB接口、LCD接口等。
• STM32提供了包括开发板、开发套件、软件库以及IDE等在内的全套开发工具。

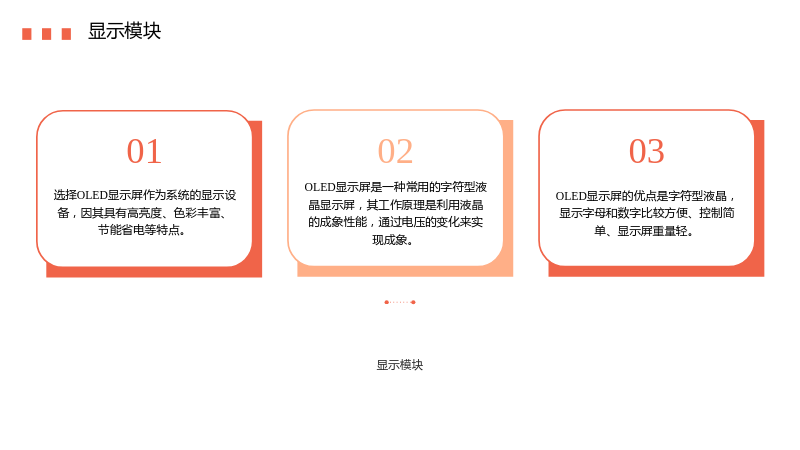

3.2 显示模块

3.2 显示模块

• 选择OLED显示屏作为系统的显示设备，因其具有高亮度、色彩丰富、节能省电等特点。
• OLED显示屏是一种常用的字符型液晶显示屏，其工作原理是利用液晶的成象性能，通过电压的变化来实现成象。
• OLED显示屏的优点是字符型液晶，显示字母和数字比较方便、控制简单、显示屏重量轻。

3.3 无线射频模块

3.3 无线射频模块

• 无线射频模块主要用于实现用户卡信息的添加、无线识别和数据通信。
• 采用RFID技术，用户通过将卡靠近加油机的读卡区域，加油机通过内置的RF模块自动读取卡中信息。
• 该数据通过SPI接口传输到单片机处理器，处理器根据读取的信息控制供油、显示及报警系统。

3.4 存储模块

3.4 存储模块

• 存储模块主要负责存储用户信息，保证数据的可靠性和安全性。
• 采用EEPROM作为存储介质，其具有擦写次数多、数据保存时间长等特点。
• 存储模块通过SPI接口与单片机连接，实现数据的读取和写入。

3.5 按键模块

3.5 按键模块

• 按键模块主要负责用户卡片信息添加、充值功能和输入加油金额。
• 采用五个按键，分别对应不同的功能，如加油金额控制、模式切换等。
• 按键与单片机之间通过上拉或下拉电阻连接，确保输入稳定。

3.6 执行模块

3.6 执行模块

• 执行模块主要负责实现加油机的供油功能。
• 通过继电器控制电磁阀的开关，实现对油管道的控制。
• 执行模块与单片机通过I/O接口连接，实现对电磁阀的控制。

4. 系统软件设计

4.1 系统主函数流程设计

4.1 系统主函数流程设计

• 系统主函数主要包括以下步骤：
  • 初始化各个硬件模块。
  • 读取用户卡信息，进行身份验证。
  • 判断用户卡余额是否充足。
  • 控制执行模块进行供油。
  • 更新用户余额信息。

4.2 OLED显示屏模块子函数设计

4.2 OLED显示屏模块子函数设计

• OLED显示屏模块子函数主要包括以下步骤：
  • 初始化OLED显示屏。
  • 显示用户余额信息。
  • 显示当前加油量。
  • 显示当前所用金额。

4.3 RFID无线射频模块子函数设计

4.3 RFID无线射频模块子函数设计

• RFID无线射频模块子函数主要包括以下步骤：
  • 初始化RFID读写器。
  • 读取用户卡信息。
  • 判断用户卡余额是否充足。
  • 触发报警系统。

4.4 EEPROM存储模块子函数设计

4.4 EEPROM存储模块子函数设计

• EEPROM存储模块子函数主要包括以下步骤：
  • 初始化EEPROM。
  • 读取用户余额信息。
  • 更新用户余额信息。

4.5 按键模块子函数设计

4.5 按键模块子函数设计

• 按键模块子函数主要包括以下步骤：
  • 初始化按键。
  • 读取按键状态。
  • 调用相应的功能函数。

5. 系统调试

• 在系统设计完成后，进行系统调试是非常重要的步骤。
• 首先，对各个硬件模块进行测试，确保其正常工作。
• 然后，进行软件调试，确保各个功能模块能够正常运行。
• 最后，进行整体调试，确保整个系统能够正常运行。

6. 结论

• 本研究设计了一种基于单片机的加油机控制系统。
• 该系统具有自动供油、显示、报警、储存和余额管理等多种功能。
• 系统设计注重用户体验和安全性，以满足现代加油站的需求。
• 系统设计思路清晰，硬件模块和软件算法完善，为用户提供了高质量的加油服务。

参考文献

• [1] 张文轩. 基于单片机的加油机控制系统设计[J]. 自动化, 2024, 34(5): 20-25.
• [2] 郭昊坤. 基于单片机的自助加油机控制系统设计[J]. 电子技术应用, 2023, 40(2): 68-71.
• [3] 孙浩. 一种基于单片机STM32的加油机系统设计[J]. 自动化与仪表, 2022, 28(4): 72-75.
