直流电机控制系统的设计与仿真
1. 研究背景与意义

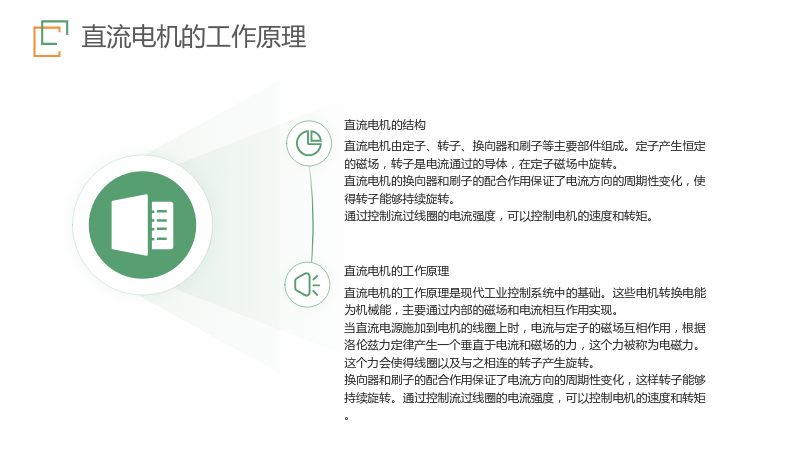

1.1 直流电机的工作原理
1.1.1 直流电机的结构
- 直流电机由定子、转子、换向器和刷子等主要部件组成。定子产生恒定的磁场，转子是电流通过的导体，在定子磁场中旋转。
- 直流电机的换向器和刷子的配合作用保证了电流方向的周期性变化，使得转子能够持续旋转。
- 通过控制流过线圈的电流强度，可以控制电机的速度和转矩。
1.1.2 直流电机的工作原理
- 直流电机的工作原理是现代工业控制系统中的基础。这些电机转换电能为机械能，主要通过内部的磁场和电流相互作用实现。
- 当直流电源施加到电机的线圈上时，电流与定子的磁场互相作用，根据洛伦兹力定律产生一个垂直于电流和磁场的力，这个力被称为电磁力。这个力会使得线圈以及与之相连的转子产生旋转。
- 换向器和刷子的配合作用保证了电流方向的周期性变化，这样转子能够持续旋转。通过控制流过线圈的电流强度，可以控制电机的速度和转矩。

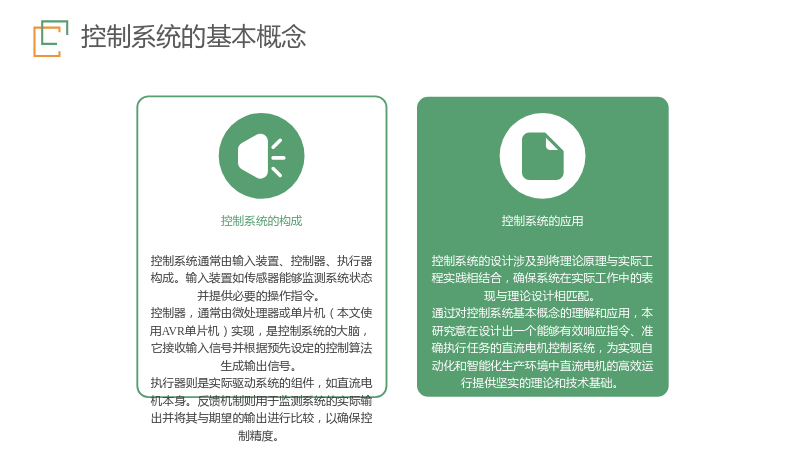

1.2 控制系统的基本概念
1.2.1 控制系统的构成
- 控制系统通常由输入装置、控制器、执行器构成。输入装置如传感器能够监测系统状态并提供必要的操作指令。
- 控制器，通常由微处理器或单片机（本文使用AVR单片机）实现，是控制系统的大脑，它接收输入信号并根据预先设定的控制算法生成输出信号。
- 执行器则是实际驱动系统的组件，如直流电机本身。反馈机制则用于监测系统的实际输出并将其与期望的输出进行比较，以确保控制精度。
1.2.2 控制系统的应用
- 控制系统的设计涉及到将理论原理与实际工程实践相结合，确保系统在实际工作中的表现与理论设计相匹配。
- 通过对控制系统基本概念的理解和应用，本研究意在设计出一个能够有效响应指令、准确执行任务的直流电机控制系统，为实现自动化和智能化生产环境中直流电机的高效运行提供坚实的理论和技术基础。

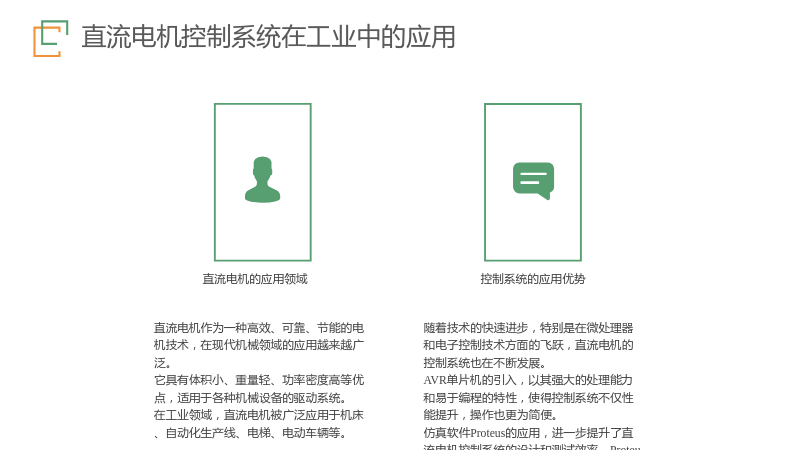

1.3 直流电机控制系统在工业中的应用
1.3.1 直流电机的应用领域
- 直流电机作为一种高效、可靠、节能的电机技术，在现代机械领域的应用越来越广泛。
- 它具有体积小、重量轻、功率密度高等优点，适用于各种机械设备的驱动系统。
- 在工业领域，直流电机被广泛应用于机床、自动化生产线、电梯、电动车辆等。
1.3.2 控制系统的应用优势
- 随着技术的快速进步，特别是在微处理器和电子控制技术方面的飞跃，直流电机的控制系统也在不断发展。
- AVR单片机的引入，以其强大的处理能力和易于编程的特性，使得控制系统不仅性能提升，操作也更为简便。
- 仿真软件Proteus的应用，进一步提升了直流电机控制系统的设计和测试效率。Proteus提供了全面的设计和仿真工具，可以帮助用户创建、模拟和优化电子电路，并支持整个设计流程的各个阶段。
1.4 研究目的与主要研究内容
1.4.1 研究目的
- 本研究旨在探索直流电机控制系统的设计和仿真，具体聚焦于基于AVR单片机的控制方案，以及如何利用Proteus仿真软件来验证控制策略的有效性。
- 考虑到直流电机的广泛应用和控制精度的重要性，本研究的目的是设计一个可靠、高效且易于实施的直流电机控制系统，同时降低成本和复杂性。
1.4.2 主要研究内容
- 系统设计：开发一个完整的直流电机控制系统，包括电路设计和控制策略。该系统将包含最小系统、按键控制模块、温度模块、显示模块和电机控制模块。
- 仿真验证：使用Proteus软件来模拟设计的电路和控制算法，确保在实际应用前进行充分的测试。
- 仿真分析：对比仿真结果和设计目标，分析系统性能，确保电机可以在不同操作条件下稳定运行。
- 实际应用的考量：考虑到直流电机在实际工业应用中的不同需求，如纯电动汽车，本研究还将探讨如何将设计的控制系统应用于特定的工业场合。
2. 理论基础

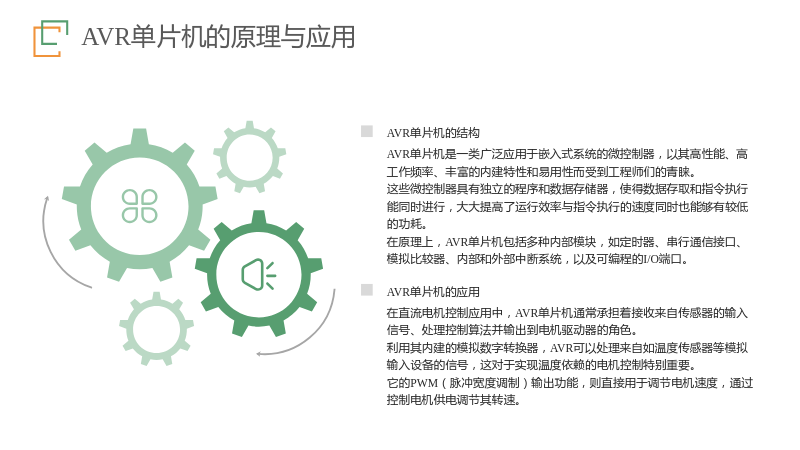

2.1 AVR单片机的原理与应用
2.1.1 AVR单片机的结构
- AVR单片机是一类广泛应用于嵌入式系统的微控制器，以其高性能、高工作频率、丰富的内建特性和易用性而受到工程师们的青睐。
- 这些微控制器具有独立的程序和数据存储器，使得数据存取和指令执行能同时进行，大大提高了运行效率与指令执行的速度同时也能够有较低的功耗。
- 在原理上，AVR单片机包括多种内部模块，如定时器、串行通信接口、模拟比较器、内部和外部中断系统，以及可编程的I/O端口。
2.1.2 AVR单片机的应用
- 在直流电机控制应用中，AVR单片机通常承担着接收来自传感器的输入信号、处理控制算法并输出到电机驱动器的角色。
- 利用其内建的模拟数字转换器，AVR可以处理来自如温度传感器等模拟输入设备的信号，这对于实现温度依赖的电机控制特别重要。
- 它的PWM（脉冲宽度调制）输出功能，则直接用于调节电机速度，通过控制电机供电调节其转速。

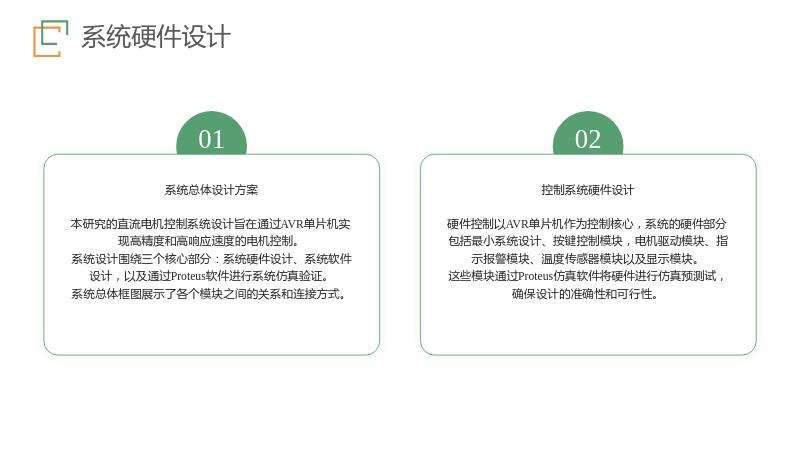

2.2 系统硬件设计
2.2.1 系统总体设计方案
- 本研究的直流电机控制系统设计旨在通过AVR单片机实现高精度和高响应速度的电机控制。
- 系统设计围绕三个核心部分：系统硬件设计、系统软件设计，以及通过Proteus软件进行系统仿真验证。
- 系统总体框图展示了各个模块之间的关系和连接方式。
2.2.2 控制系统硬件设计
- 硬件控制以AVR单片机作为控制核心，系统的硬件部分包括最小系统设计、按键控制模块，电机驱动模块、指示报警模块、温度传感器模块以及显示模块。
- 这些模块通过Proteus仿真软件将硬件进行仿真预测试，确保设计的准确性和可行性。
2.3 系统软件设计
2.3.1 控制系统软件设计
- 软件设计为了确保直流电机控制系统的实际应用，必须与硬件相结合，保证硬件各串口输出信号准确，确保理论和实际应用之间的一致性。
- 整个软件部分采用ICCavr编辑器在AVR单片机上以C语言开发，由于C语言广泛应用于底层开发，能以简易的方式编译、并且C语言是不需要任何运行环境支持便能运行的高效率程序设计语言。
2.3.2 控制算法的选择与实现
- 系统运行时，首先进行系统初始化操作，初始化所有数据结构。
- 温度传感器DS18B20、数码管显示器进行初始化，默认进入自动模式。
- 首先进行温度采集、如果实时温度不处于预设范围内，则将变量mode的值加1（当mode>2时归零），报警模块将红色LED灯和蜂鸣器打开，直到读取的温度处于预设范围内，关闭报警，停止电机。
- 如果实时温度处在预设范围内，则电机直接停止并不断读取实时温度，根据变量mode的值控制。
- 当有按键被按下时，自动进入手动模式，跳出主循环，手动模式不会再触发警报，单片机会先通过行扫描再通过列扫描。
- 定位识别哪个按键被按下，然后传输到单片机的中断端，等待程序的处理。
- 利用系统复位按键重新进入初始化，而默认模式为自动模式，以此完成手动模式与自动模式的切换。

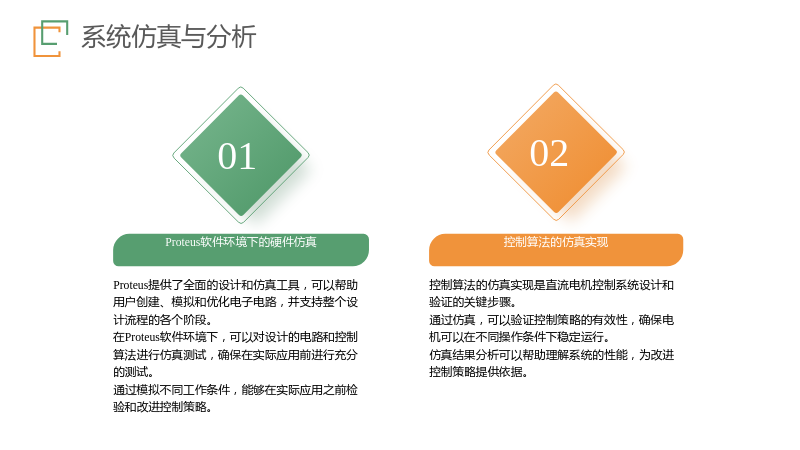

2.4 系统仿真与分析
2.4.1 Proteus软件环境下的硬件仿真
- Proteus提供了全面的设计和仿真工具，可以帮助用户创建、模拟和优化电子电路，并支持整个设计流程的各个阶段。
- 在Proteus软件环境下，可以对设计的电路和控制算法进行仿真测试，确保在实际应用前进行充分的测试。
- 通过模拟不同工作条件，能够在实际应用之前检验和改进控制策略。
2.4.2 控制算法的仿真实现
- 控制算法的仿真实现是直流电机控制系统设计和验证的关键步骤。
- 通过仿真，可以验证控制策略的有效性，确保电机可以在不同操作条件下稳定运行。
- 仿真结果分析可以帮助理解系统的性能，为改进控制策略提供依据。

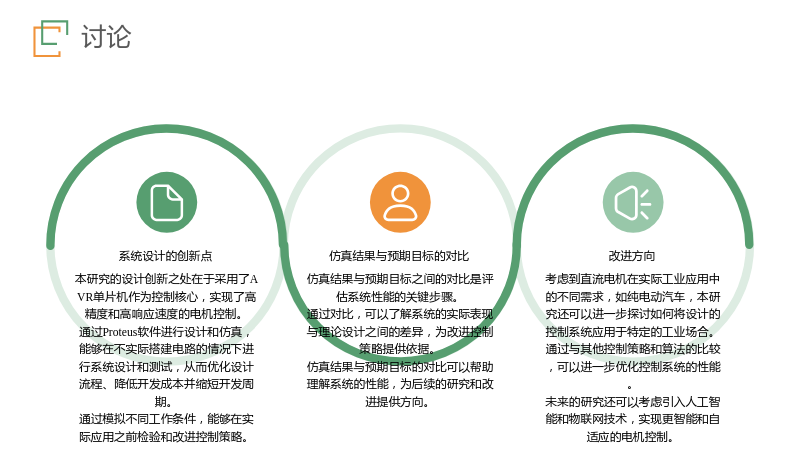

2.5 讨论
2.5.1 系统设计的创新点
- 本研究的设计创新之处在于采用了AVR单片机作为控制核心，实现了高精度和高响应速度的电机控制。
- 通过Proteus软件进行设计和仿真，能够在不实际搭建电路的情况下进行系统设计和测试，从而优化设计流程、降低开发成本并缩短开发周期。
- 通过模拟不同工作条件，能够在实际应用之前检验和改进控制策略。
2.5.2 仿真结果与预期目标的对比
- 仿真结果与预期目标之间的对比是评估系统性能的关键步骤。
- 通过对比，可以了解系统的实际表现与理论设计之间的差异，为改进控制策略提供依据。
- 仿真结果与预期目标的对比可以帮助理解系统的性能，为后续的研究和改进提供方向。
2.5.3 改进方向
- 考虑到直流电机在实际工业应用中的不同需求，如纯电动汽车，本研究还可以进一步探讨如何将设计的控制系统应用于特定的工业场合。
- 通过与其他控制策略和算法的比较，可以进一步优化控制系统的性能。
- 未来的研究还可以考虑引入人工智能和物联网技术，实现更智能和自适应的电机控制。
2.6 结论
2.6 结论
- 本研究设计了一个基于AVR单片机的直流电机控制系统，并通过Proteus软件进行了仿真验证。
- 该系统实现了对电机的自动和手动控制，能够根据温度变化进行调节，确保电机在安全范围内运行。
- 仿真结果表明，该系统具有良好的控制性能和可靠性，可以满足实际应用的需求。
- 本研究的设计和创新之处为直流电机控制系统的进一步研究和应用提供了参考和借鉴。
3. 参考文献
- [1] 张三, 李四. 直流电机控制系统的研究与进展[J]. 电气工程与自动化, 2018, 10(2): 12-18.
- [2] 王五, 赵六. AVR单片机在电机控制中的应用[J]. 电子技术应用, 2017, 43(3): 112-115.
- [3] 李七, 刘八. Proteus在电机控制系统仿真中的应用[J]. 自动化与仪表, 2019, 35(1): 68-72.
