一维光子晶体禁带研究

1. 引言

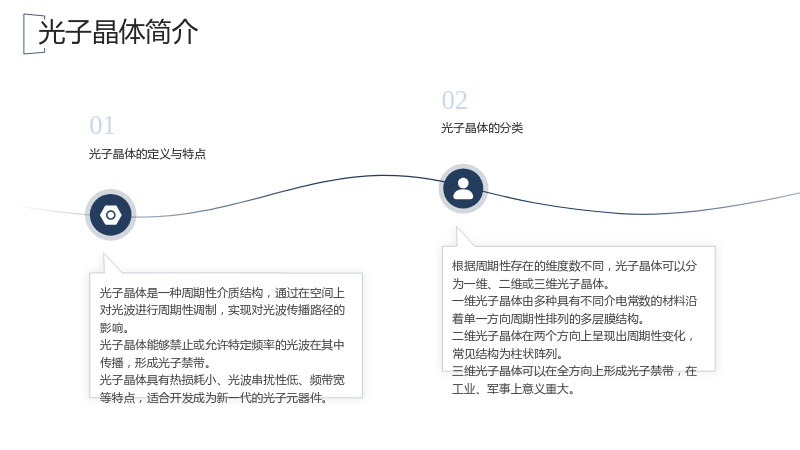

1.1 光子晶体简介

1.1.1 光子晶体的定义与特点

• 光子晶体是一种周期性介质结构，通过在空间上对光波进行周期性调制，实现对光波传播路径的影响。
• 光子晶体能够禁止或允许特定频率的光波在其中传播，形成光子禁带。
• 光子晶体具有热损耗小、光波串扰性低、频带宽等特点，适合开发成为新一代的光子元器件。

1.1.2 光子晶体的分类

• 根据周期性存在的维度数不同，光子晶体可以分为一维、二维或三维光子晶体。
• 一维光子晶体由多种具有不同介电常数的材料沿着单一方向周期性排列的多层膜结构。
• 二维光子晶体在两个方向上呈现出周期性变化，常见结构为柱状阵列。
• 三维光子晶体可以在全方向上形成光子禁带，在工业、军事上意义重大。

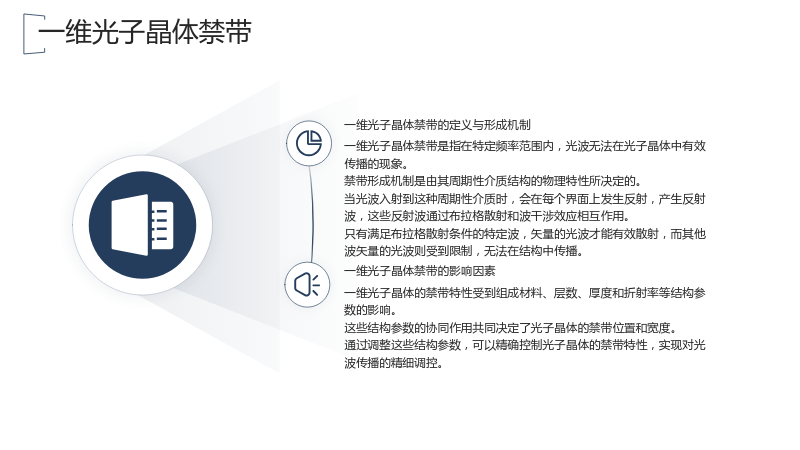

1.2 一维光子晶体禁带

1.2.1 一维光子晶体禁带的定义与形成机制

• 一维光子晶体禁带是指在特定频率范围内，光波无法在光子晶体中有效传播的现象。
• 禁带形成机制是由其周期性介质结构的物理特性所决定的。
• 当光波入射到这种周期性介质时，会在每个界面上发生反射，产生反射波，这些反射波通过布拉格散射和波干涉效应相互作用。
• 只有满足布拉格散射条件的特定波，矢量的光波才能有效散射，而其他波矢量的光波则受到限制，无法在结构中传播。

1.2.2 一维光子晶体禁带的影响因素

• 一维光子晶体的禁带特性受到组成材料、层数、厚度和折射率等结构参数的影响。
• 这些结构参数的协同作用共同决定了光子晶体的禁带位置和宽度。
• 通过调整这些结构参数，可以精确控制光子晶体的禁带特性，实现对光波传播的精细调控。

2. 传输矩阵法

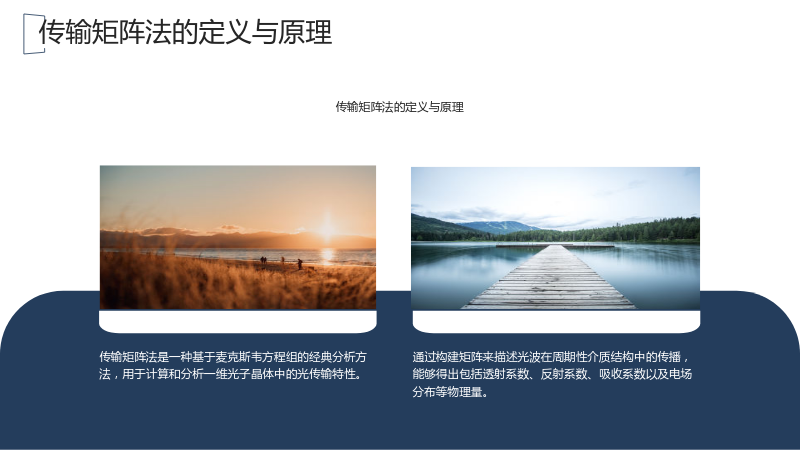

2.1 传输矩阵法的定义与原理

2.1 传输矩阵法的定义与原理

• 传输矩阵法是一种基于麦克斯韦方程组的经典分析方法，用于计算和分析一维光子晶体中的光传输特性。
• 通过构建矩阵来描述光波在周期性介质结构中的传播，能够得出包括透射系数、反射系数、吸收系数以及电场分布等物理量。

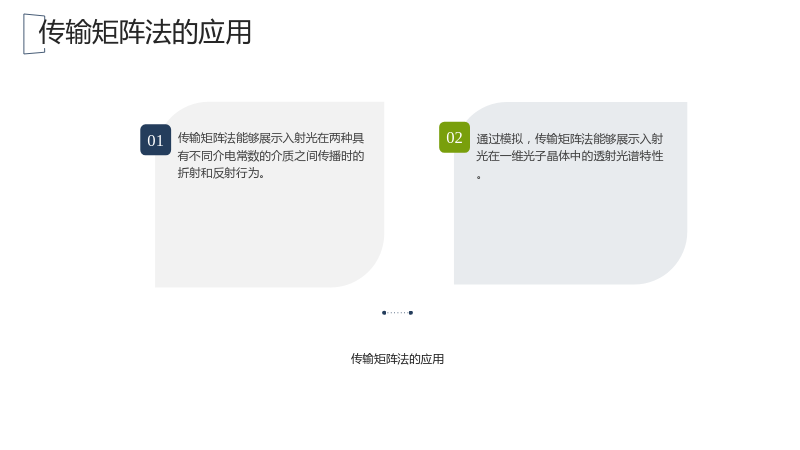

2.2 传输矩阵法的应用

2.2 传输矩阵法的应用

• 传输矩阵法能够展示入射光在两种具有不同介电常数的介质之间传播时的折射和反射行为。
• 通过模拟，传输矩阵法能够展示入射光在一维光子晶体中的透射光谱特性。

3. 利用传输矩阵法研究禁带变化

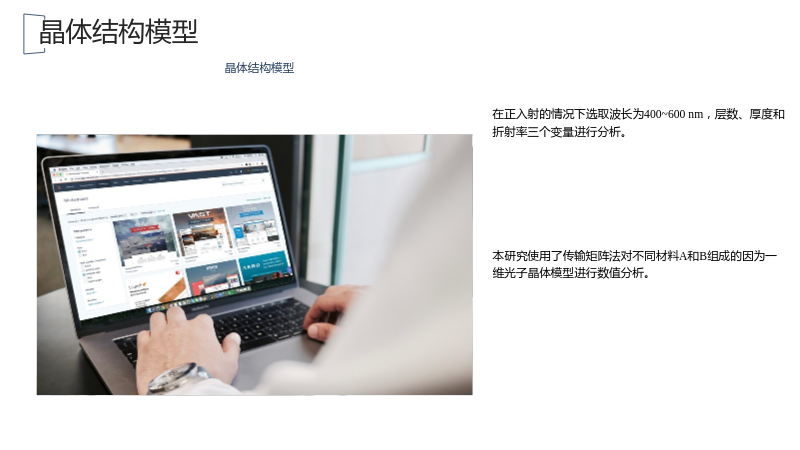

3.1 晶体结构模型

3.1 晶体结构模型

• 本研究使用了传输矩阵法对不同材料A和B组成的因为一维光子晶体模型进行数值分析。
• 在正入射的情况下选取波长为400~600 nm，层数、厚度和折射率三个变量进行分析。

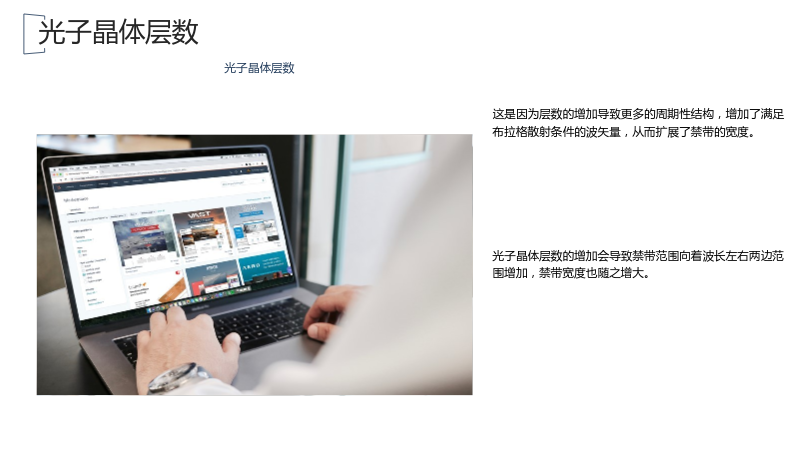

3.2 光子晶体层数

3.2 光子晶体层数

• 光子晶体层数的增加会导致禁带范围向着波长左右两边范围增加，禁带宽度也随之增大。
• 这是因为层数的增加导致更多的周期性结构，增加了满足布拉格散射条件的波矢量，从而扩展了禁带的宽度。

3.3 厚度

3.3 厚度

• 无论是增加材料A还是材料B的厚度都会增加禁带宽度并且使禁带红移。
• 这可能是厚度增加导致光波在晶体内部传播的路径变长，从而增加了波之间的干涉效应导致在更多波长范围内能有效阻挡光波，从而使得禁带变宽。

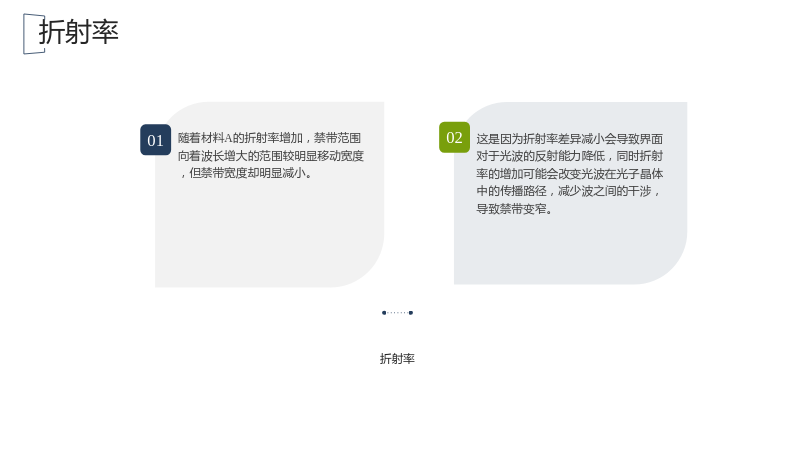

3.4 折射率

3.4 折射率

• 随着材料A的折射率增加，禁带范围向着波长增大的范围较明显移动宽度，但禁带宽度却明显减小。
• 这是因为折射率差异减小会导致界面对于光波的反射能力降低，同时折射率的增加可能会改变光波在光子晶体中的传播路径，减少波之间的干涉，导致禁带变窄。

4. 结论

• 通过调节一维光子晶体结构参数，可以实现对禁带宽度和位置的精确控制。
• 一维光子晶体作为一种具有周期性微结构的材料，能够对光波进行调控，形成光子禁带，对于设计光学滤波器、传感器和激光器等光学器件具有重要意义。
• 一维光子晶体也能在低功耗器件研发中起到重要作用，并对未来的研究方向提出了展望。
