基于西门子PLC及网络的直流调速系统设计

1. 引言

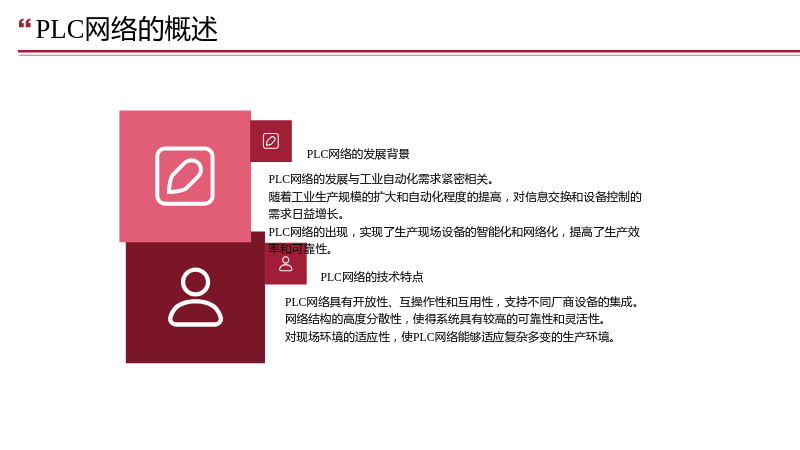

1.1 PLC网络的概述

1.1.1 PLC网络的发展背景

• PLC网络的发展与工业自动化需求紧密相关。
• 随着工业生产规模的扩大和自动化程度的提高，对信息交换和设备控制的需求日益增长。
• PLC网络的出现，实现了生产现场设备的智能化和网络化，提高了生产效率和可靠性。

1.1.2 PLC网络的技术特点

• PLC网络具有开放性、互操作性和互用性，支持不同厂商设备的集成。
• 网络结构的高度分散性，使得系统具有较高的可靠性和灵活性。
• 对现场环境的适应性，使PLC网络能够适应复杂多变的生产环境。

1.2 国内外技术现状

1.2.1 国际现场总线标准

• 国际上存在多种现场总线标准，如FF、CAN、DeviceNet、LonWorks、PROFIBUS等。
• 每种总线都有其独特的应用领域和优势，为工业自动化提供了多样化的解决方案。

1.2.2 我国现场总线技术的发展

• 我国现场总线技术起步较晚，但近年来得到了快速发展。
• 国家加大了对现场总线技术的研究和推广力度，取得了一系列重要成果。

1.3 研究方向

1.3.1 西门子PLC与驱动装置的通信

• 本研究以西门子PLC为主站，MM440变频器为从站，通过PROFIBUS-DP总线实现通信。
• 采用PROFIBUS-DP通信协议，对变频器进行控制，实现对交流电动机的调速。

1.3.2 手动与自动控制方案的比较

• 手动控制方案通过端子控制方式，实现对变频器的直接操作。
• 自动控制方案通过网络控制方式，实现对变频器的远程控制，具有更高的灵活性和可靠性。

1.4 本设计主要解决的问题

1.4.1 网络通信的实时性和可靠性

• 通过网络连接，实现了对变频器的实时控制，提高了系统的响应速度。
• 网络通信的可靠性，确保了系统在复杂环境下的稳定运行。

1.4.2 减少现场布线和维护成本

• 网络控制方式减少了现场布线，降低了施工难度和成本。
• 系统维护变得更加方便，降低了维护成本。

2. 通信网络

2.1 工业通信网络结构

2.1.1 企业级通信网络

• 企业级通信网络为企业提供生产、经营、管理等数据，优化企业资源。
• 采用工业以太网等通信技术，实现信息的快速传递和共享。

2.1.2 车间级通信网络

• 车间级通信网络解决车间内各工艺段之间的通信问题。
• 工业以太网在车间级通信网络中得到广泛应用，具有高速、大容量等特点。

2.1.3 现场级通信网络

• 现场级通信网络直接连接现场设备，对实时性和确定性有较高要求。
• PROFIBUS等总线技术在现场级通信网络中发挥重要作用，具有高可靠性和稳定性。

2.2 SIMATIC NET工业通信网络解决方案

2.2.1 SIMATIC NET的特点

• SIMATIC NET为工业控制领域提供完整的通信解决方案。
• 支持多种通信技术和协议，满足不同层次的通信需求。

2.2.2 工业以太网和PROFIBUS的应用

• 工业以太网用于车间级和单元层通信，支持大量数据传输。
• PROFIBUS用于现场级通信，连接现场设备和传感器，具有高实时性和可靠性。

2.3 S7#### 2.3 S7-300/400的通信网络

2.3.1 MPI协议的数据通信

• MPI协议用于简单经济的通信，支持PLC之间的数据交换。
• 通过MPI实现PLC到PLC之间的通信，具有方便、快捷的特点。

2.3.2 PROFIBUS的应用

• PROFIBUS适用于可编程控制器与现场设备的通信。
• 采用DP、FMS和PA等多种通信协议，满足不同通信需求。

3. 变频器

3.1 变频器的基本结构

3.1.1 变频器的主电路

• 变频器的主电路包括整流器、中间直流环节和逆变器。
• 整流器将交流电转换为直流电，逆变器将直流电转换为交流电，实现电机的调速。

3.1.2 变频器的控制电路

• 控制电路负责对主电路进行控制和保护，实现电机调速的自动化。
• 控制电路采用微处理器等先进技术，具有高精度和高可靠性。

3.2 变频器的控制方式

3.2.1 开环控制

• 开环控制通过模拟信号直接控制变频器的输出频率。
• 适用于对调速精度要求不高的场合。

3.2.2 闭环控制

• 闭环控制通过检测电机实际转速，与设定值进行比较，实现精确调速。
• 适用于对调速精度要求较高的场合。

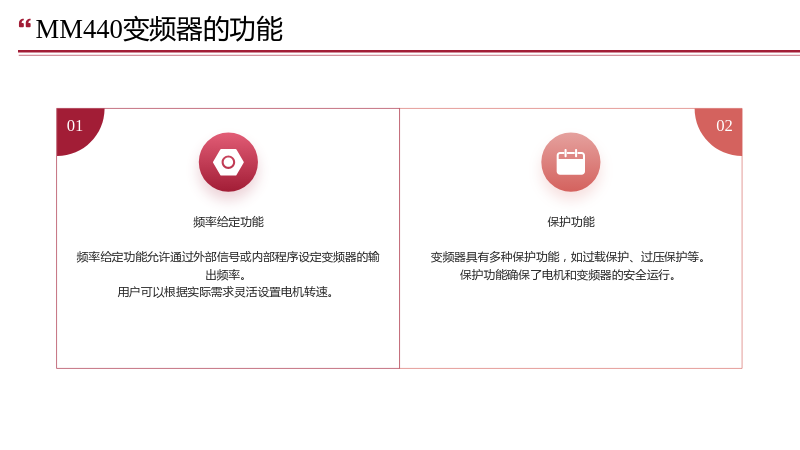

3.3 MM440变频器的功能

3.3.1 频率给定功能

• 频率给定功能允许通过外部信号或内部程序设定变频器的输出频率。
• 用户可以根据实际需求灵活设置电机转速。

3.3.2 保护功能

• 变频器具有多种保护功能，如过载保护、过压保护等。
• 保护功能确保了电机和变频器的安全运行。

3.4 MM440的通讯方式

3.4.1 有效的数据字符

• 有效的数据字符用于实现变频器与上位机的数据交换。
• 支持多种通信协议，如USS协议、PROFIBUS协议等。

3.4.2 USS协议

• USS协议是一种基于串行通信的协议，适用于变频器与PLC之间的通信。
• USS协议具有简单、易实现的特点，广泛应用于工业控制领域。

3.4.3 PROFIBUS协议

• PROFIBUS协议是一种现场总线通信协议，适用于现场设备的互联。
• PROFIBUS协议具有高实时性和可靠性，适用于对通信性能要求较高的场合。

4. 交流调速系统的设计与实现

4.1 控制要求和控制方案

4.1.1 控制要求

• 实现电动机的正转、反转、点动、频率等控制功能。
• 保证系统具有较高的稳定性和可靠性。

4.1.2 控制方案

• 手动控制方案通过端子控制方式实现对变频器的操作。
• 自动控制方案通过网络控制方式实现对变频器的远程控制。

4.2 手动控制方案

4.2.1 按系统方案设计图手动部分连接电路

• 根据系统设计图，正确连接手动控制部分的电路。
• 确保电路连接正确，避免误操作和安全隐患。

4.2.2 恢复工厂默认值

• 在手动控制过程中，必要时可以恢复工厂默认值，确保系统正常运行。
• 恢复默认值操作应谨慎进行，避免对系统造成不良影响。

4.2.3 设置模拟信号操作控制参数

• 根据实际需求，设置合适的模拟信号操作控制参数。
• 确保参数设置合理，以满足不同控制要求。

4.2.4 模拟信号操作控制

• 通过模拟信号实现对变频器的控制，包括电机正转、反转、点动等。
• 操作过程中注意安全，避免对设备和人身造成伤害。

4.2.5 手动控制的特点

• 手动控制方案操作简单，便于现场人员理解和掌握。
• 适用于对调速精度要求不高的场合，如调试和应急操作等。

4.3 自动控制方案

4.3.1 通讯网络的选择

• 根据系统需求，选择合适的通讯网络，如工业以太网或PROFIBUS。
• 确保通讯网络具有较高的实时性和可靠性。

4.3.2 工业以太网

• 工业以太网用于车间级和单元层通信，支持大量数据传输。
• 通过工业以太网实现PLC与变频器之间的远程控制，具有方便、快捷的特点。

4.3.3 PROFIBUS协议

• PROFIBUS协议适用于现场级通信，连接现场设备和传感器。
• 通过PROFIBUS协议实现PLC与变频器之间的通信，具有高实时性和可靠性。

4.3.4 单主站系统

• 单主站系统在总线系统的运行阶段，只有一个活动主站。
• 单主站系统具有结构简单、易于维护等特点。

4.3.5 西门子变频器MM440参数的设置

• 根据系统需求，设置合适的MM440变频器参数。
• 确保参数设置合理，以满足不同控制要求。

4.3.6 通讯的实现

• 通过PLC与变频器之间的通讯，实现对变频器的控制。
• 通讯过程中注意数据格式和通信协议的匹配，确保通讯正常进行。

5. 总结

本论文主要研究了基于西门子PLC及网络的直流调速系统设计。通过对PLC网络、变频器以及通信技术的深入研究，提出了一种高效、稳定的交流调速系统解决方案。该方案实现了对变频器的远程控制，提高了系统性能和可靠性。同时，通过对手动控制和自动控制方案的比较，验证了网络控制的优势。本研究为工业自动化领域提供了一种新的交流调速系统设计思路，具有一定的参考价值。
