基于C

#的测井曲线展示系统设计与实现

1. 测井曲线展示系统概述

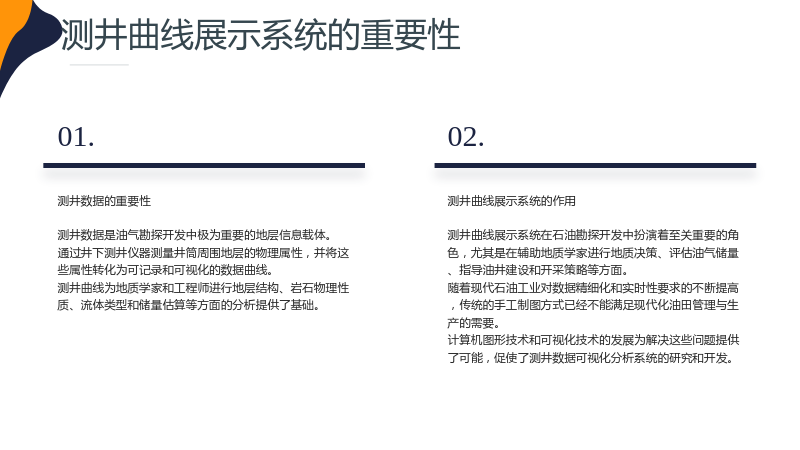

1.1 测井曲线展示系统的重要性

1.1.1 测井数据的重要性

• 测井数据是油气勘探开发中极为重要的地层信息载体。
• 通过井下测井仪器测量井筒周围地层的物理属性，并将这些属性转化为可记录和可视化的数据曲线。
• 测井曲线为地质学家和工程师进行地层结构、岩石物理性质、流体类型和储量估算等方面的分析提供了基础。

1.1.2 测井曲线展示系统的作用

• 测井曲线展示系统在石油勘探开发中扮演着至关重要的角色，尤其是在辅助地质学家进行地质决策、评估油气储量、指导油井建设和开采策略等方面。
• 随着现代石油工业对数据精细化和实时性要求的不断提高，传统的手工制图方式已经不能满足现代化油田管理与生产的需要。
• 计算机图形技术和可视化技术的发展为解决这些问题提供了可能，促使了测井数据可视化分析系统的研究和开发。

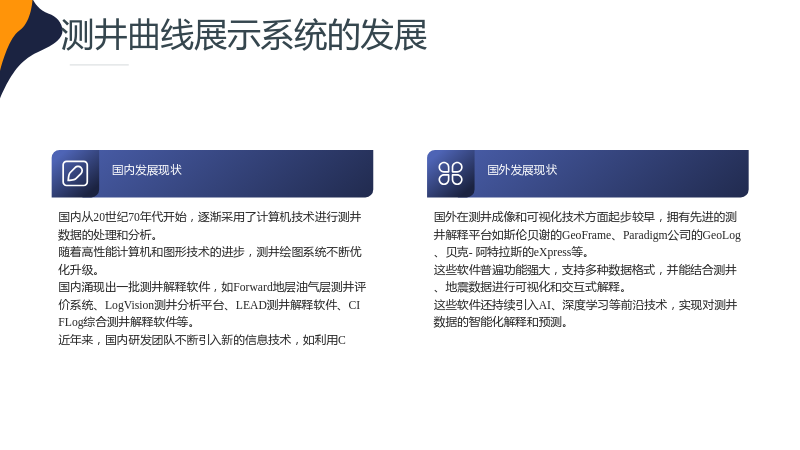

1.2 测井曲线展示系统的发展

1.2.1 国内发展现状

• 国内从20世纪70年代开始，逐渐采用了计算机技术进行测井数据的处理和分析。
• 随着高性能计算机和图形技术的进步，测井绘图系统不断优化升级。
• 国内涌现出一批测井解释软件，如Forward地层油气层测井评价系统、LogVision测井分析平台、LEAD测井解释软件、CIFLog综合测井解释软件等。
• 近年来，国内研发团队不断引入新的信息技术，如利用C

#等现代编程语言提升系统性能，结合云计算、大数据等技术进行海量数据处理，同时强化系统的人机交互设计。

1.2.2 国外发展现状

• 国外在测井成像和可视化技术方面起步较早，拥有先进的测井解释平台如斯伦贝谢的GeoFrame、Paradigm公司的GeoLog、贝克-阿特拉斯的eXpress等。
• 这些软件普遍功能强大，支持多种数据格式，并能结合测井、地震数据进行可视化和交互式解释。
• 这些软件还持续引入AI、深度学习等前沿技术，实现对测井数据的智能化解释和预测。

2. 测井曲线展示系统的设计与实现

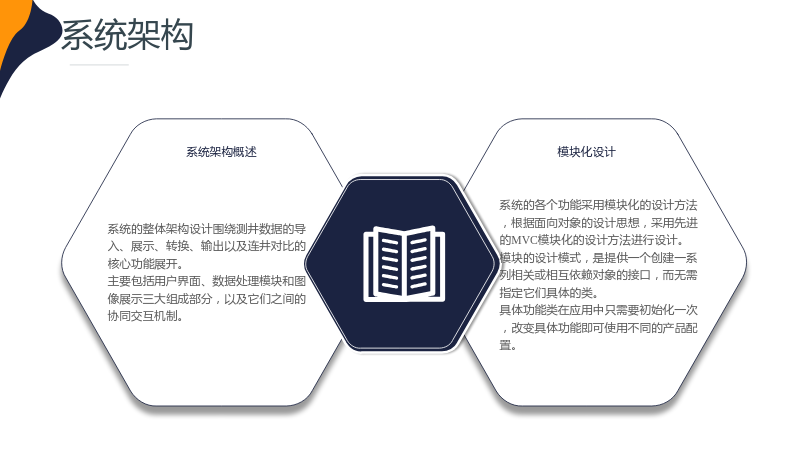

2.1 系统架构

2.1.1 系统架构概述

• 系统的整体架构设计围绕测井数据的导入、展示、转换、输出以及连井对比的核心功能展开。
• 主要包括用户界面、数据处理模块和图像展示三大组成部分，以及它们之间的协同交互机制。

2.1.2 模块化设计

• 系统的各个功能采用模块化的设计方法，根据面向对象的设计思想，采用先进的MVC模块化的设计方法进行设计。
• 模块的设计模式，是提供一个创建一系列相关或相互依赖对象的接口，而无需指定它们具体的类。
• 具体功能类在应用中只需要初始化一次，改变具体功能即可使用不同的产品配置。

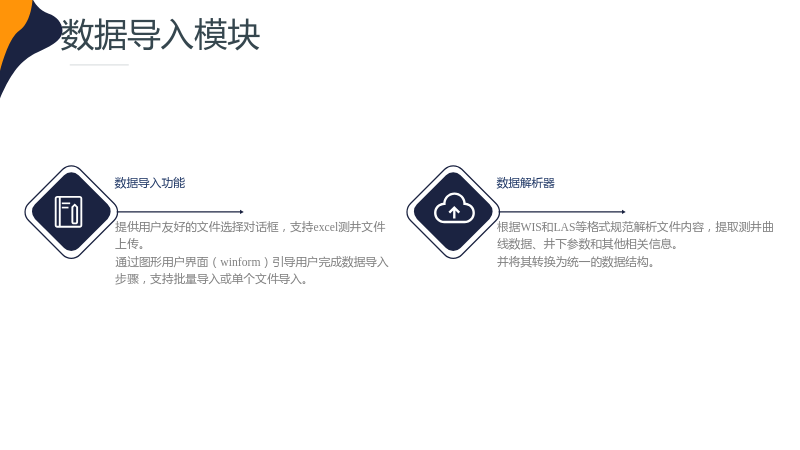

2.2 数据导入模块

2.2.1 数据导入功能

• 提供用户友好的文件选择对话框，支持excel测井文件上传。
• 通过图形用户界面（winform）引导用户完成数据导入步骤，支持批量导入或单个文件导入。

2.2.2 数据解析器

• 根据WIS和LAS等格式规范解析文件内容，提取测井曲线数据、井下参数和其他相关信息。
• 并将其转换为统一的数据结构。

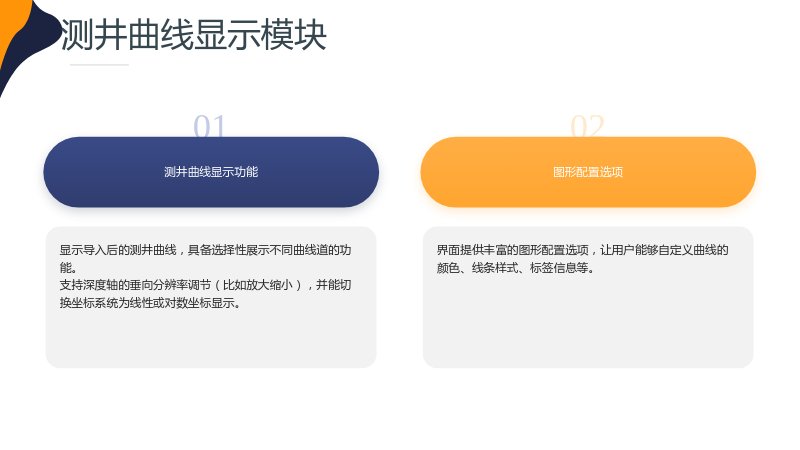

2.3 测井曲线显示模块

2.3.1 测井曲线显示功能

• 显示导入后的测井曲线，具备选择性展示不同曲线道的功能。
• 支持深度轴的垂向分辨率调节（比如放大缩小），并能切换坐标系统为线性或对数坐标显示。

2.3.2 图形配置选项

• 界面提供丰富的图形配置选项，让用户能够自定义曲线的颜色、线条样式、标签信息等。

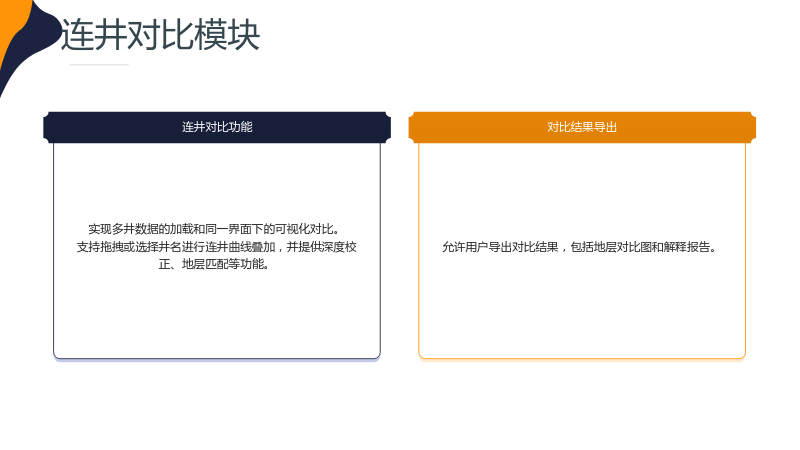

2.4 连井对比模块

2.4.1 连井对比功能

• 实现多井数据的加载和同一界面下的可视化对比。
• 支持拖拽或选择井名进行连井曲线叠加，并提供深度校正、地层匹配等功能。

2.4.2 对比结果导出

• 允许用户导出对比结果，包括地层对比图和解释报告。

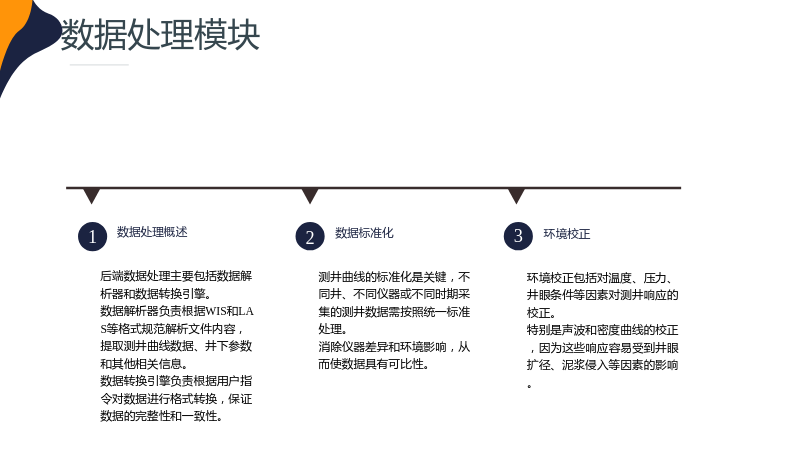

2.5 数据处理模块

2.5.1 数据处理概述

• 后端数据处理主要包括数据解析器和数据转换引擎。
• 数据解析器负责根据WIS和LAS等格式规范解析文件内容，提取测井曲线数据、井下参数和其他相关信息。
• 数据转换引擎负责根据用户指令对数据进行格式转换，保证数据的完整性和一致性。

2.5.2 数据标准化

• 测井曲线的标准化是关键，不同井、不同仪器或不同时期采集的测井数据需按照统一标准处理。
• 消除仪器差异和环境影响，从而使数据具有可比性。

2.5.3 环境校正

• 环境校正包括对温度、压力、井眼条件等因素对测井响应的校正。
• 特别是声波和密度曲线的校正，因为这些响应容易受到井眼扩径、泥浆侵入等因素的影响。

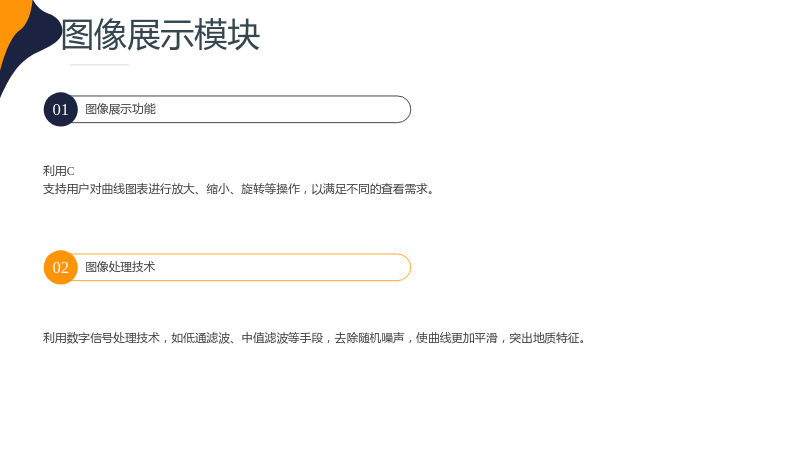

2.6 图像展示模块

2.6.1 图像展示功能

• 利用C

#结合.NET框架中的图形渲染技术（如Windows Forms），绘制高质量的测井曲线图表。

• 支持用户对曲线图表进行放大、缩小、旋转等操作，以满足不同的查看需求。

2.6.2 图像处理技术

• 利用数字信号处理技术，如低通滤波、中值滤波等手段，去除随机噪声，使曲线更加平滑，突出地质特征。

2.7 系统测试与验证

2.7.1 功能测试

• 对系统的各个功能模块进行全面的测试，确保每个功能都能正常运行。
• 包括数据导入、曲线显示、连井对比等功能。

2.7.2 性能测试

• 对系统的性能进行测试，包括数据处理速度、图像渲染速度等。
• 确保系统在处理大量数据时仍能保持良好的性能。

2.7.3 实际应用案例分析

• 选取实际的测井数据，对系统进行测试和验证。
• 分析系统的准确性和可靠性
