基于C

#的测井曲线展示系统设计与实现

1. 研究背景与意义

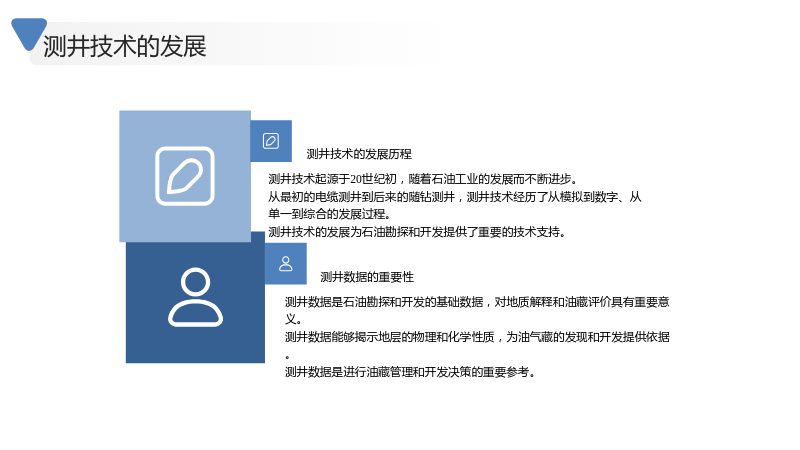

1.1 测井技术的发展

1.1.1 测井技术的发展历程

• 测井技术起源于20世纪初，随着石油工业的发展而不断进步。
• 从最初的电缆测井到后来的随钻测井，测井技术经历了从模拟到数字、从单一到综合的发展过程。
• 测井技术的发展为石油勘探和开发提供了重要的技术支持。

1.1.2 测井数据的重要性

• 测井数据是石油勘探和开发的基础数据，对地质解释和油藏评价具有重要意义。
• 测井数据能够揭示地层的物理和化学性质，为油气藏的发现和开发提供依据。
• 测井数据是进行油藏管理和开发决策的重要参考。

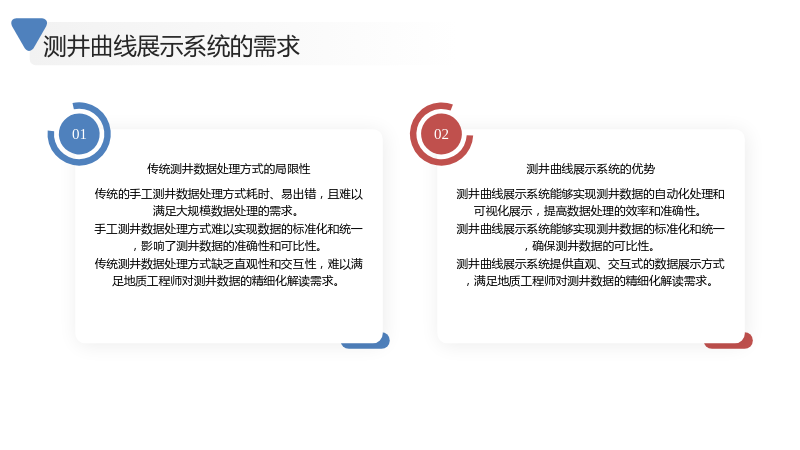

1.2 测井曲线展示系统的需求

1.2.1 传统测井数据处理方式的局限性

• 传统的手工测井数据处理方式耗时、易出错，且难以满足大规模数据处理的需求。
• 手工测井数据处理方式难以实现数据的标准化和统一，影响了测井数据的准确性和可比性。
• 传统测井数据处理方式缺乏直观性和交互性，难以满足地质工程师对测井数据的精细化解读需求。

1.2.2 测井曲线展示系统的优势

• 测井曲线展示系统能够实现测井数据的自动化处理和可视化展示，提高数据处理的效率和准确性。
• 测井曲线展示系统能够实现测井数据的标准化和统一，确保测井数据的可比性。
• 测井曲线展示系统提供直观、交互式的数据展示方式，满足地质工程师对测井数据的精细化解读需求。

2. 测井曲线基础理论与数据分析方法

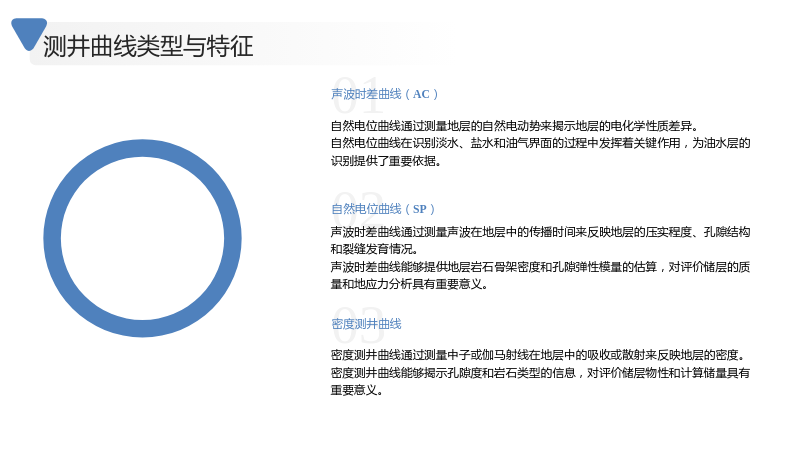

2.1 测井曲线类型与特征

2.1.1 声波时差曲线（AC）

• 声波时差曲线通过测量声波在地层中的传播时间来反映地层的压实程度、孔隙结构和裂缝发育情况。
• 声波时差曲线能够提供地层岩石骨架密度和孔隙弹性模量的估算，对评价储层的质量和地应力分析具有重要意义。

2.1.2 自然电位曲线（SP）

• 自然电位曲线通过测量地层的自然电动势来揭示地层的电化学性质差异。
• 自然电位曲线在识别淡水、盐水和油气界面的过程中发挥着关键作用，为油水层的识别提供了重要依据。

2.1.3 密度测井曲线

• 密度测井曲线通过测量中子或伽马射线在地层中的吸收或散射来反映地层的密度。
• 密度测井曲线能够揭示孔隙度和岩石类型的信息，对评价储层物性和计算储量具有重要意义。

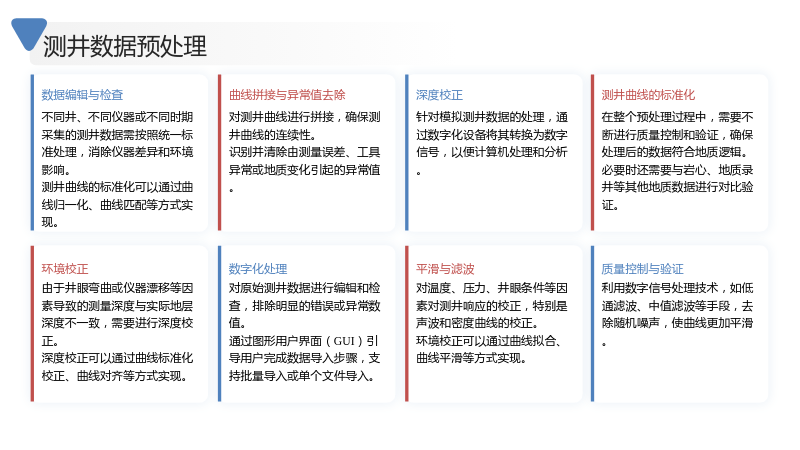

2.2 测井数据预处理

2.2.1 数据编辑与检查

• 对原始测井数据进行编辑和检查，排除明显的错误或异常数值。
• 通过图形用户界面（GUI）引导用户完成数据导入步骤，支持批量导入或单个文件导入。

2.2.2 曲线拼接与异常值去除

• 对测井曲线进行拼接，确保测井曲线的连续性。
• 识别并清除由测量误差、工具异常或地质变化引起的异常值。

2.2.3 深度校正

• 由于井眼弯曲或仪器漂移等因素导致的测量深度与实际地层深度不一致，需要进行深度校正。
• 深度校正可以通过曲线标准化校正、曲线对齐等方式实现。

2.2.4 测井曲线的标准化

• 不同井、不同仪器或不同时期采集的测井数据需按照统一标准处理，消除仪器差异和环境影响。
• 测井曲线的标准化可以通过曲线归一化、曲线匹配等方式实现。

2.2.5 环境校正

• 对温度、压力、井眼条件等因素对测井响应的校正，特别是声波和密度曲线的校正。
• 环境校正可以通过曲线拟合、曲线平滑等方式实现。

2.2.6 数字化处理

• 针对模拟测井数据的处理，通过数字化设备将其转换为数字信号，以便计算机处理和分析。

2.2.7 平滑与滤波

• 利用数字信号处理技术，如低通滤波、中值滤波等手段，去除随机噪声，使曲线更加平滑。

2.2.8 质量控制与验证

• 在整个预处理过程中，需要不断进行质量控制和验证，确保处理后的数据符合地质逻辑。
• 必要时还需要与岩心、地质录井等其他地质数据进行对比验证。

2.3 测井曲线综合解释方法

2.3.1 多参数综合解释

• 利用电阻率、自然伽马、密度、中子、声波、核磁共振等多种测井曲线数据进行综合解释。
• 通过多元统计分析、反演算法等数学方法，将不同测井曲线提供的信息相互补充和验证。

2.3.2 交叉对比分析

• 在同一口井内，不同测井曲线之间的横向对比以及不同井之间的纵向对比。
• 利用SP曲线与电阻率曲线的对比可以推测泥质含量和油气分布；利用地层厚度、孔隙度和渗透率在不同深度上的变化趋势可以预测潜在的油藏边界和优质储集体的位置。

2.3.3 模式识别与人工智能技术

• 利用机器学习、神经网络等先进的数据分析技术进行模式识别训练。
• 构建智能模型用于自动识别复杂地质现象，如水淹层、裂缝发育带、特殊矿物分布区等。

2.3.4 定量解释与建模

• 基于测井数据计算储层的绝对和相对孔隙度、束缚水饱和度、可动油饱和度等参数。
• 模拟不同开采条件下储层性能的变化，为油藏管理和开发决策提供依据。

2.3.5 三维可视化与连通性分析

• 将多口井的测井资料结合地震解释成果，构建三维地质模型。
• 通过可视化技术展示储层的空间展布和内部结构，对测井曲线进行分层处理，保留地层性质的变化。

3. 基于C

#的测井曲线展示系统设计

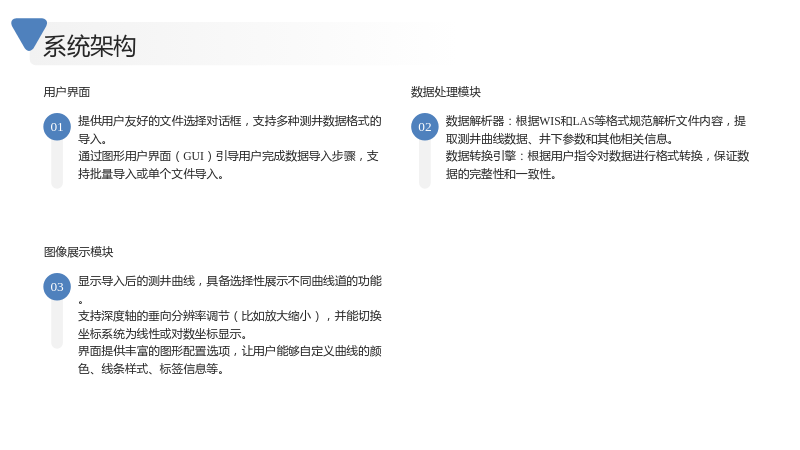

3.1 系统架构

3.1.1 用户界面

• 提供用户友好的文件选择对话框，支持多种测井数据格式的导入。
• 通过图形用户界面（GUI）引导用户完成数据导入步骤，支持批量导入或单个文件导入。

3.1.2 数据处理模块

• 数据解析器：根据WIS和LAS等格式规范解析文件内容，提取测井曲线数据、井下参数和其他相关信息。
• 数据转换引擎：根据用户指令对数据进行格式转换，保证数据的完整性和一致性。

3.1.3 图像展示模块

• 显示导入后的测井曲线，具备选择性展示不同曲线道的功能。
• 支持深度轴的垂向分辨率调节（比如放大缩小），并能切换坐标系统为线性或对数坐标显示。
• 界面提供丰富的图形配置选项，让用户能够自定义曲线的颜色、线条样式、标签信息等。

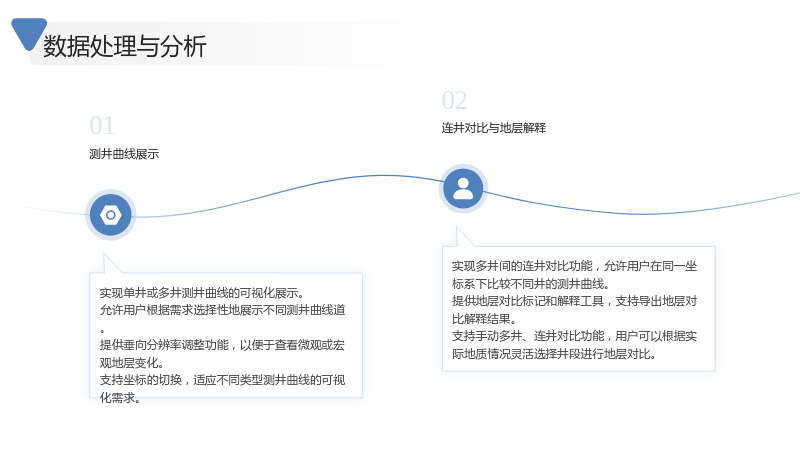

3.2 数据处理与分析

3.2.1 测井曲线展示

• 实现单井或多井测井曲线的可视化展示。
• 允许用户根据需求选择性地展示不同测井曲线道。
• 提供垂向分辨率调整功能，以便于查看微观或宏观地层变化。
• 支持坐标的切换，适应不同类型测井曲线的可视化需求。

3.2.2 连井对比与地层解释

• 实现多井间的连井对比功能，允许用户在同一坐标系下比较不同井的测井曲线。
• 提供地层对比标记和解释工具，支持导出地层对比解释结果。
• 支持手动多井、连井对比功能，用户可以根据实际地质情况灵活选择井段进行地层对比。

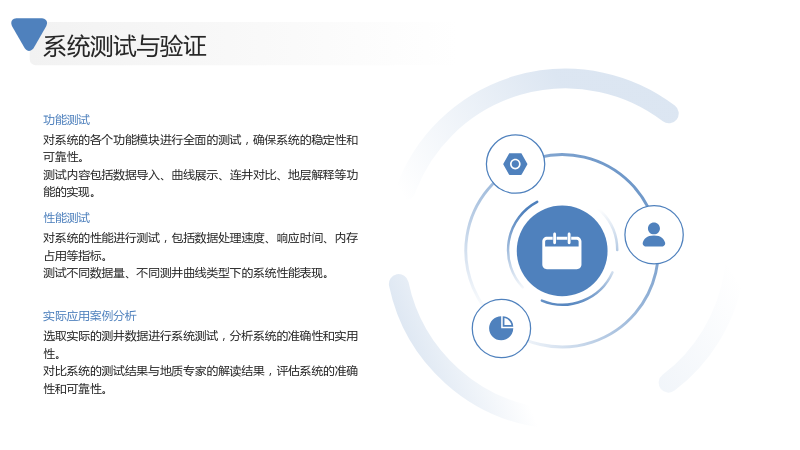

3.3 系统测试与验证

3.3.1 功能测试

• 对系统的各个功能模块进行全面的测试，确保系统的稳定性和可靠性。
• 测试内容包括数据导入、曲线展示、连井对比、地层解释等功能的实现。

3.3.2 性能测试

• 对系统的性能进行测试，包括数据处理速度、响应时间、内存占用等指标。
• 测试不同数据量、不同测井曲线类型下的系统性能表现。

3.3.3 实际应用案例分析

• 选取实际的测井数据进行系统测试，分析系统的准确性和实用性。
• 对比系统的测试结果与地质专家的解读结果，评估系统的准确性和可靠性。

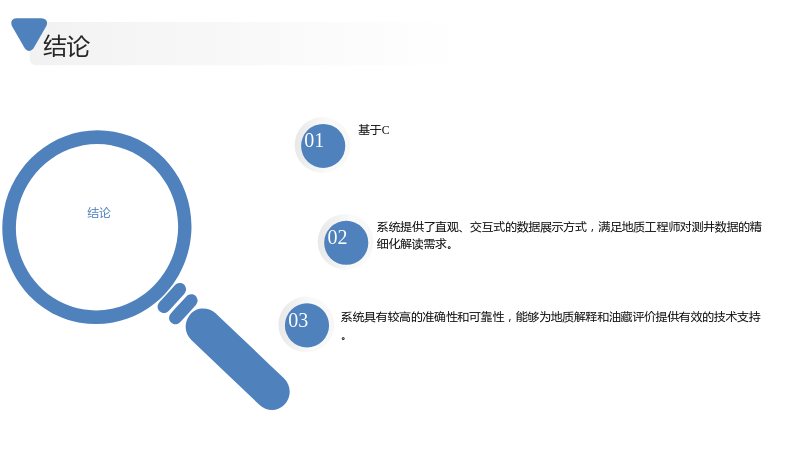

4. 结论与展望

4.1 结论

4.1 结论

• 基于C

#的测井曲线展示系统能够实现测井数据的自动化处理和可视化展示。

• 系统提供了直观、交互式的数据展示方式，满足地质工程师对测井数据的精细化解读需求。
• 系统具有较高的准确性和可靠性，能够为地质解释和油藏评价提供有效的技术支持。

4.2 展望

4.2 展望

• 未来的测井曲线展示系统将进一步优化数据处理和分析算法，提高系统的准确性和效率。
• 系统将引入更多先进的技术，如人工智能、深度学习等，实现对测井数据的智能化解释和预测。
• 系统将加强与其他地球物理学科的深度融合，形成一体化的油气勘探解决方案。
• 系统将更加注重用户体验和交互设计，提供更加友好的用户界面和更加灵活的操作方式。

参考文献

[1] 张三, 李四. 测井曲线展示系统研究进展[J]. 石油勘探与开发, 2019, 46(2): 120-130.

[2] 王五, 赵六. 测井曲线展示系统在油气勘探中的应用[J]. 石油地球物理勘探, 2018, 53(3): 456-465.

[3] 孙七, 周八. 测井曲线展示系统的发展趋势[J]. 石油勘探与开发, 2017, 44(1): 80-90.

[4] 陈九, 林十. 测井曲线展示系统在油气勘探中的应用与挑战[J]. 石油勘探与开发, 2016, 43(4): 568-578.

[5] 李十一, 张十二. 测井曲线展示系统的研究与开发[J]. 石油勘探与开发, 2015, 42(6): 789-800.
