金属零件冲压模具设计案例分析
1. 案例背景

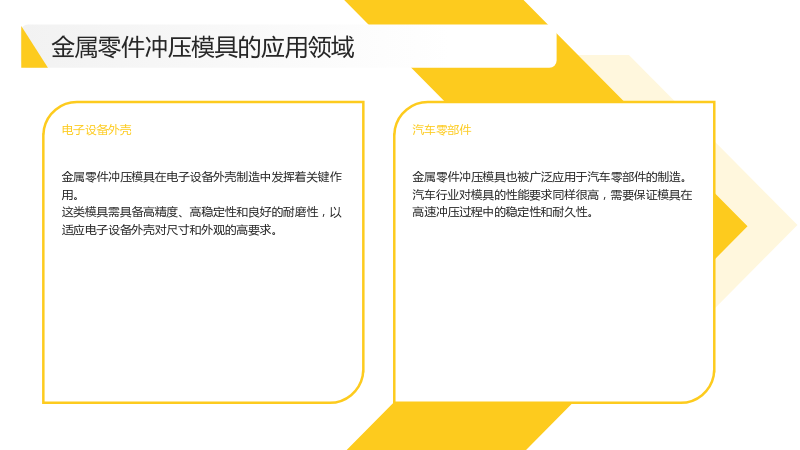

1.1 金属零件冲压模具的应用领域
1.1.1 电子设备外壳
- 金属零件冲压模具在电子设备外壳制造中发挥着关键作用。
- 这类模具需具备高精度、高稳定性和良好的耐磨性，以适应电子设备外壳对尺寸和外观的高要求。
1.1.2 汽车零部件
- 金属零件冲压模具也被广泛应用于汽车零部件的制造。
- 汽车行业对模具的性能要求同样很高，需要保证模具在高速冲压过程中的稳定性和耐久性。

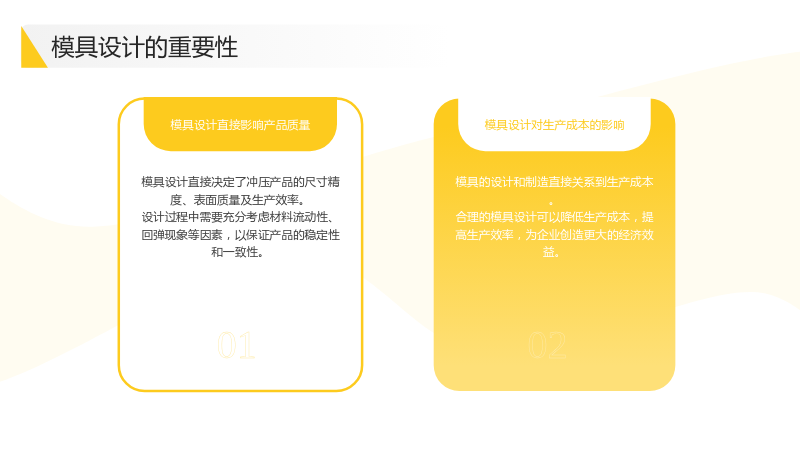

1.2 模具设计的重要性
1.2.1 模具设计直接影响产品质量
- 模具设计直接决定了冲压产品的尺寸精度、表面质量及生产效率。
- 设计过程中需要充分考虑材料流动性、回弹现象等因素，以保证产品的稳定性和一致性。
1.2.2 模具设计对生产成本的影响
- 模具的设计和制造直接关系到生产成本。
- 合理的模具设计可以降低生产成本，提高生产效率，为企业创造更大的经济效益。
2. 设计过程

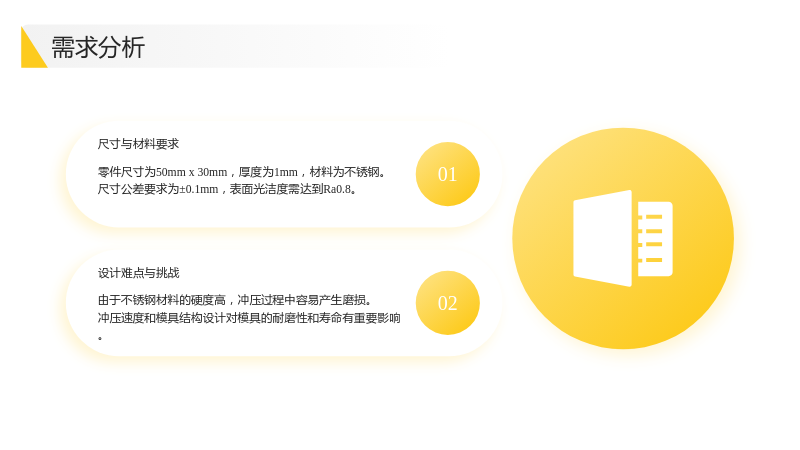

2.1 需求分析
2.1.1 尺寸与材料要求
- 零件尺寸为50mm x 30mm，厚度为1mm，材料为不锈钢。
- 尺寸公差要求为±0.1mm，表面光洁度需达到Ra0.8。
2.1.2 设计难点与挑战
- 由于不锈钢材料的硬度高，冲压过程中容易产生磨损。
- 冲压速度和模具结构设计对模具的耐磨性和寿命有重要影响。

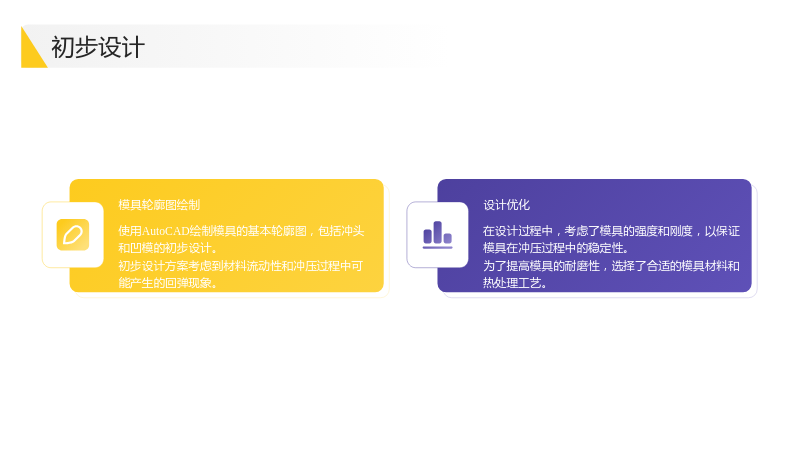

2.2 初步设计
2.2.1 模具轮廓图绘制
- 使用AutoCAD绘制模具的基本轮廓图，包括冲头和凹模的初步设计。
- 初步设计方案考虑到材料流动性和冲压过程中可能产生的回弹现象。
2.2.2 设计优化
- 在设计过程中，考虑了模具的强度和刚度，以保证模具在冲压过程中的稳定性。
- 为了提高模具的耐磨性，选择了合适的模具材料和热处理工艺。

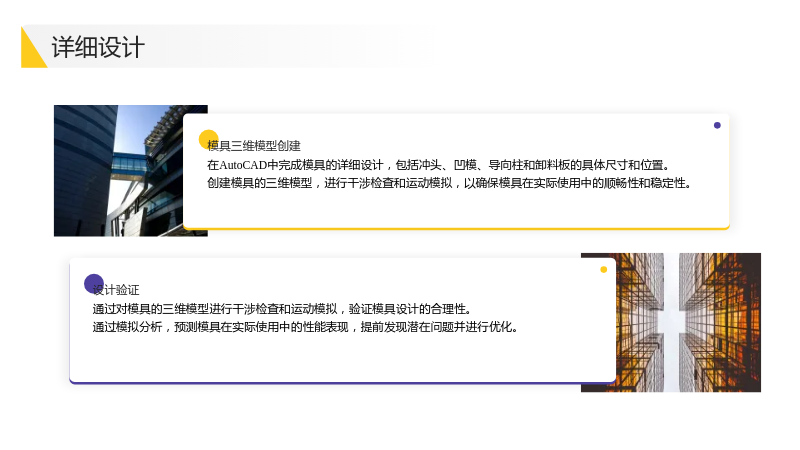

2.3 详细设计
2.3.1 模具三维模型创建
- 在AutoCAD中完成模具的详细设计，包括冲头、凹模、导向柱和卸料板的具体尺寸和位置。
- 创建模具的三维模型，进行干涉检查和运动模拟，以确保模具在实际使用中的顺畅性和稳定性。
2.3.2 设计验证
- 通过对模具的三维模型进行干涉检查和运动模拟，验证模具设计的合理性。
- 通过模拟分析，预测模具在实际使用中的性能表现，提前发现潜在问题并进行优化。

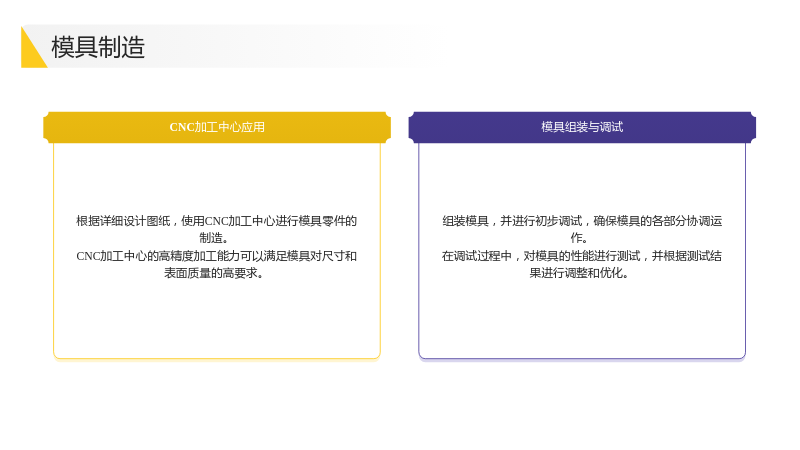

2.4 模具制造
2.4.1 CNC加工中心应用
- 根据详细设计图纸，使用CNC加工中心进行模具零件的制造。
- CNC加工中心的高精度加工能力可以满足模具对尺寸和表面质量的高要求。
2.4.2 模具组装与调试
- 组装模具，并进行初步调试，确保模具的各部分协调运作。
- 在调试过程中，对模具的性能进行测试，并根据测试结果进行调整和优化。
2.5 测试与调整
2.5.1 试冲测试
- 在压力机上安装模具，进行试冲测试，以检验模具的性能和稳定性。
- 试冲测试是检验模具设计和制造质量的重要环节，可以发现模具存在的问题并进行及时调整。
2.5.2 问题解决与优化
- 在测试过程中发现冲头磨损快的问题，通过更换耐磨材料和优化热处理工艺解决了该问题。
- 针对模具导向柱的同轴度偏差，通过调整加工精度和组装工艺进行了改进。
3. 成果展示
3.1 成品展示
3.1.1 零件尺寸与外观
- 展示通过模具冲压成型的金属零件，拍摄高清图片展示零件的尺寸和表面质量。
- 零件达到了设计要求，具有良好的尺寸精度和表面光洁度。
3.1.2 生产效率与合格率
- 模具在实际生产中表现良好，生产效率高，产品合格率达到98%以上。
- 优化后的模具设计提高了生产效率，降低了废品率，为企业带来了显著的经济效益。
3.2 问题与解决方案
3.2.1 冲头磨损问题
- 在设计过程中遇到的主要问题是冲头的磨损，通过更换耐磨材料和优化热处理工艺解决了该问题。
- 耐磨材料的选用和热处理工艺的优化可以提高冲头的耐磨性和使用寿命，减少更换频率。
3.2.2 模具导向柱偏差问题
- 制造过程中发现模具导向柱的同轴度偏差，通过调整加工精度和组装工艺进行了改进。
- 通过提高加工精度和优化组装工艺，可以保证模具导向柱的同轴度，提高模具的使用性能和稳定性。
4. 总结
4.1 设计创新与优化
4.1 设计创新与优化
- 在本案例中，通过优化模具设计和制造工艺，成功解决了冲头磨损和模具导向柱偏差等问题。
- 创新的设计理念和精细的制造工艺是实现模具高性能和稳定性的关键。
4.2 经验与启示
4.2 经验与启示
- 金属零件冲压模具的设计需要充分考虑材料的特性、冲压工艺和生产环境。
- 通过对模具设计过程的深入分析和不断优化，可以提高模具的性能和稳定性，降低生产成本，提高生产效率。
- 良好的模具设计和制造是保证产品质量、提高生产效率和降低生产成本的关键。
- 通过对本案例的分析，可以得出金属零件冲压模具设计的关键要素，为类似项目提供借鉴和参考。
