计算机总线的发展历程

1. 总线概述

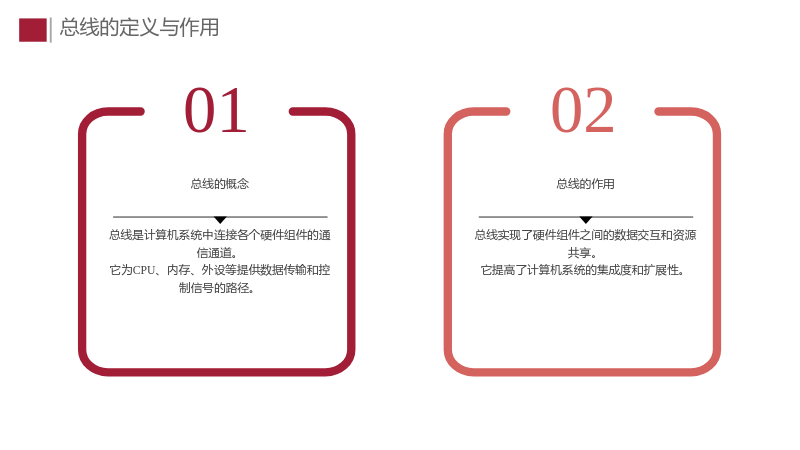

1.1 总线的定义与作用

1.1.1 总线的概念

• 总线是计算机系统中连接各个硬件组件的通信通道。
• 它为CPU、内存、外设等提供数据传输和控制信号的路径。

1.1.2 总线的作用

• 总线实现了硬件组件之间的数据交互和资源共享。
• 它提高了计算机系统的集成度和扩展性。

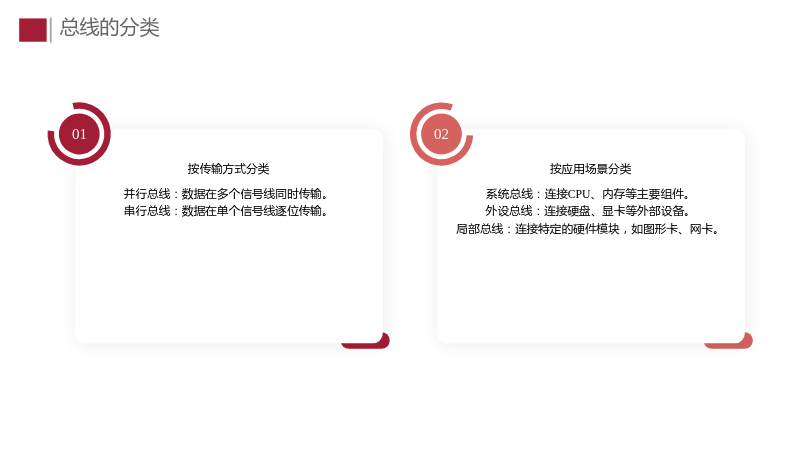

1.2 总线的分类

1.2.1 按传输方式分类

• 并行总线：数据在多个信号线同时传输。
• 串行总线：数据在单个信号线逐位传输。

1.2.2 按应用场景分类

• 系统总线：连接CPU、内存等主要组件。
• 外设总线：连接硬盘、显卡等外部设备。
• 局部总线：连接特定的硬件模块，如图形卡、网卡。

2. 总线技术的发展

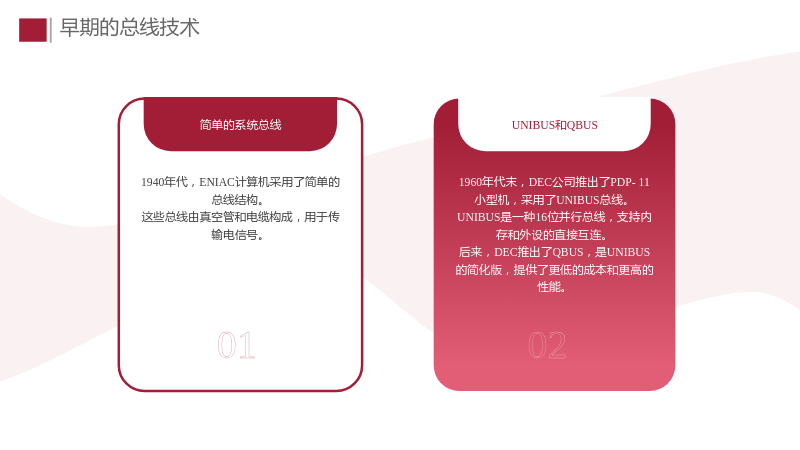

2.1 早期的总线技术

2.1.1 简单的系统总线

• 1940年代，ENIAC计算机采用了简单的总线结构。
• 这些总线由真空管和电缆构成，用于传输电信号。

2.1.2 UNIBUS和QBUS

• 1960年代末，DEC公司推出了PDP-11小型机，采用了UNIBUS总线。
• UNIBUS是一种16位并行总线，支持内存和外设的直接互连。
• 后来，DEC推出了QBUS，是UNIBUS的简化版，提供了更低的成本和更高的性能。

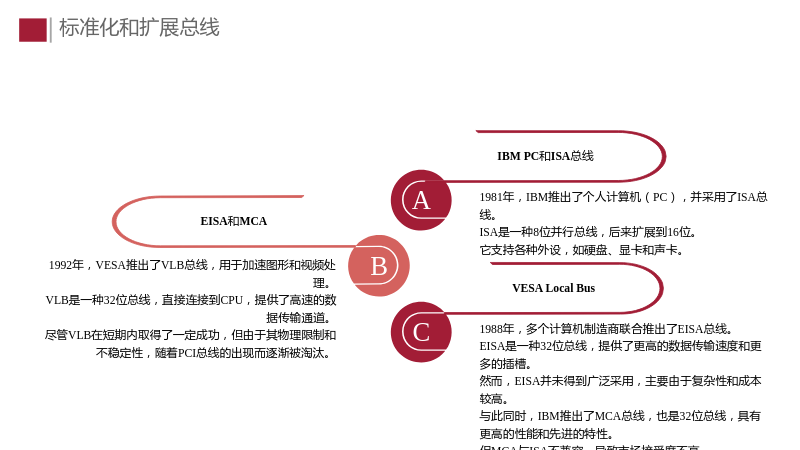

2.2 标准化和扩展总线

2.2.1 IBM PC和ISA总线

• 1981年，IBM推出了个人计算机（PC），并采用了ISA总线。
• ISA是一种8位并行总线，后来扩展到16位。
• 它支持各种外设，如硬盘、显卡和声卡。

2.2.2 EISA和MCA

• 1988年，多个计算机制造商联合推出了EISA总线。
• EISA是一种32位总线，提供了更高的数据传输速度和更多的插槽。
• 然而，EISA并未得到广泛采用，主要由于复杂性和成本较高。
• 与此同时，IBM推出了MCA总线，也是32位总线，具有更高的性能和先进的特性。
• 但MCA与ISA不兼容，导致市场接受度不高。

2.2.3 VESA Local Bus

• 1992年，VESA推出了VLB总线，用于加速图形和视频处理。
• VLB是一种32位总线，直接连接到CPU，提供了高速的数据传输通道。
• 尽管VLB在短期内取得了一定成功，但由于其物理限制和不稳定性，随着PCI总线的出现而逐渐被淘汰。

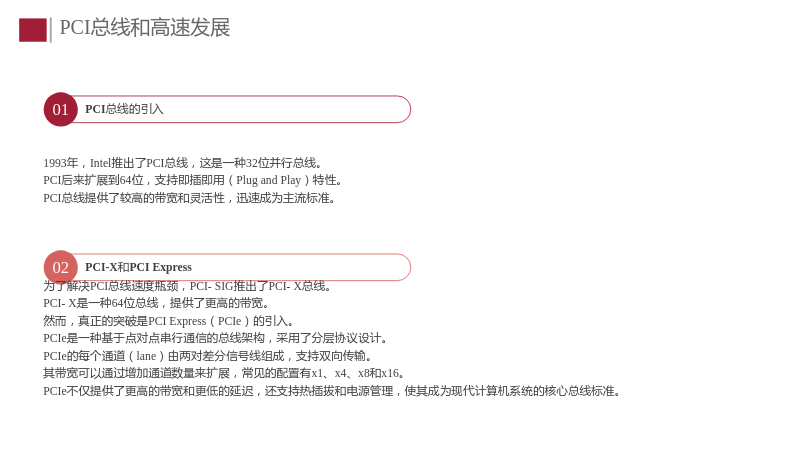

2.3 PCI总线和高速发展

2.3.1 PCI总线的引入

• 1993年，Intel推出了PCI总线，这是一种32位并行总线。
• PCI后来扩展到64位，支持即插即用（Plug and Play）特性。
• PCI总线提供了较高的带宽和灵活性，迅速成为主流标准。

2.3.2 PCI-X和PCI Express

• 为了解决PCI总线速度瓶颈，PCI-SIG推出了PCI-X总线。
• PCI-X是一种64位总线，提供了更高的带宽。
• 然而，真正的突破是PCI Express（PCIe）的引入。
• PCIe是一种基于点对点串行通信的总线架构，采用了分层协议设计。
• PCIe的每个通道（lane）由两对差分信号线组成，支持双向传输。
• 其带宽可以通过增加通道数量来扩展，常见的配置有x1、x4、x8和x16。
• PCIe不仅提供了更高的带宽和更低的延迟，还支持热插拔和电源管理，使其成为现代计算机系统的核心总线标准。

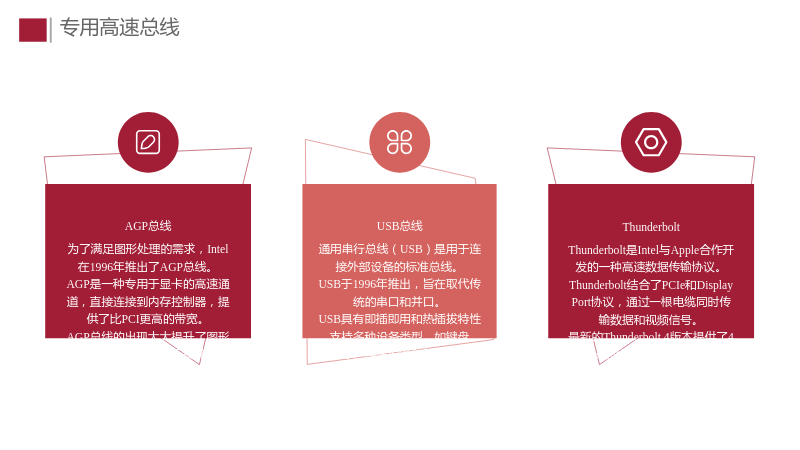

2.4 专用高速总线

2.4.1 AGP总线

• 为了满足图形处理的需求，Intel在1996年推出了AGP总线。
• AGP是一种专用于显卡的高速通道，直接连接到内存控制器，提供了比PCI更高的带宽。
• AGP总线的出现大大提升了图形处理性能，广泛应用于高端计算机和工作站。

2.4.2 USB总线

• 通用串行总线（USB）是用于连接外部设备的标准总线。
• USB于1996年推出，旨在取代传统的串口和并口。
• USB具有即插即用和热插拔特性，支持多种设备类型，如键盘、鼠标、存储设备和打印机。
• USB 1.0最初提供1.5 Mbps和12 Mbps的传输速度，随后版本不断提升，目前的USB 4.0已经达到40 Gbps的速度。

2.4.3 Thunderbolt

• Thunderbolt是Intel与Apple合作开发的一种高速数据传输协议。
• Thunderbolt结合了PCIe和DisplayPort协议，通过一根电缆同时传输数据和视频信号。
• 最新的Thunderbolt 4版本提供了40 Gbps的传输速度，并支持多达两个4K显示器的连接。
• Thunderbolt接口广泛应用于高端计算机和专业领域，提供了卓越的性能和灵活性。

3. 总线技术的未来展望

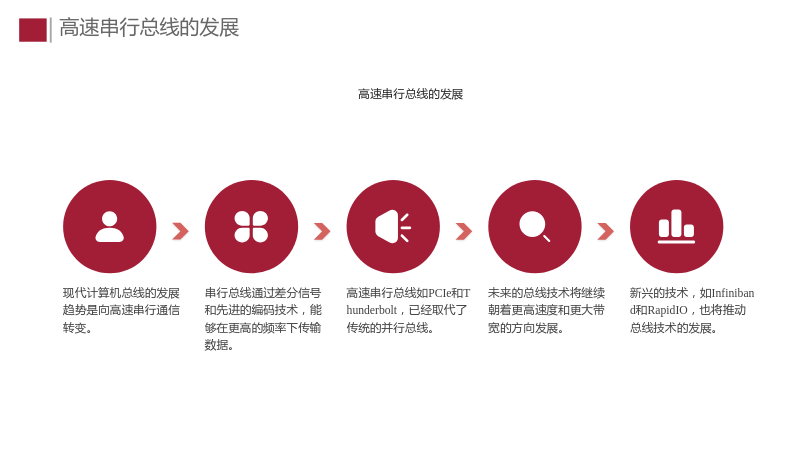

3.1 高速串行总线的发展

3.1 高速串行总线的发展

• 现代计算机总线的发展趋势是向高速串行通信转变。
• 串行总线通过差分信号和先进的编码技术，能够在更高的频率下传输数据。
• 高速串行总线如PCIe和Thunderbolt，已经取代了传统的并行总线。
• 未来的总线技术将继续朝着更高速度和更大带宽的方向发展。
• 新兴的技术，如Infiniband和RapidIO，也将推动总线技术的发展。

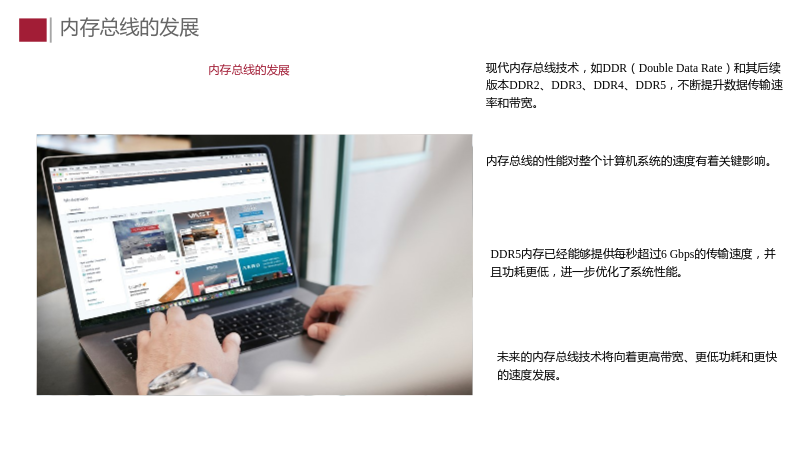

3.2 内存总线的发展

3.2 内存总线的发展

• 内存总线的性能对整个计算机系统的速度有着关键影响。
• 现代内存总线技术，如DDR（Double Data Rate）和其后续版本DDR2、DDR3、DDR4、DDR5，不断提升数据传输速率和带宽。
• DDR5内存已经能够提供每秒超过6 Gbps的传输速度，并且功耗更低，进一步优化了系统性能。
• 未来的内存总线技术将向着更高带宽、更低功耗和更快的速度发展。

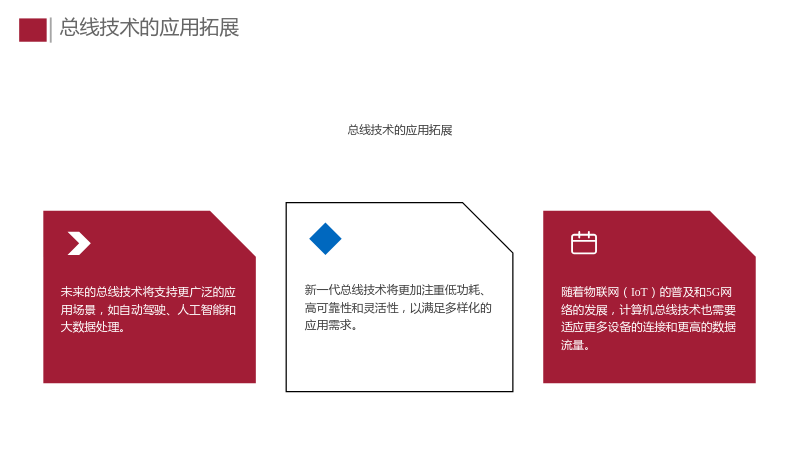

3.3 总线技术的应用拓展

3.3 总线技术的应用拓展

• 随着物联网（IoT）的普及和5G网络的发展，计算机总线技术也需要适应更多设备的连接和更高的数据流量。
• 新一代总线技术将更加注重低功耗、高可靠性和灵活性，以满足多样化的应用需求。
• 未来的总线技术将支持更广泛的应用场景，如自动驾驶、人工智能和大数据处理。

4. 结论

• 计算机总线的发展历程体现了计算机技术的不断创新和进步。
• 从最早期的简单总线结构到现代高速串行总线，总线技术在性能、带宽和可靠性方面取得了巨大的飞跃。
• 随着计算机应用的不断扩展和复杂化，总线技术将继续发挥关键作用，推动计算机系统向更高效、更智能的方向发展。
• 未来，我们可以期待更多革命性的新技术，进一步提升计算机的性能和应用范围。 """
