城市燃气管网智慧监测系统方案

1. 燃气管网问题概述

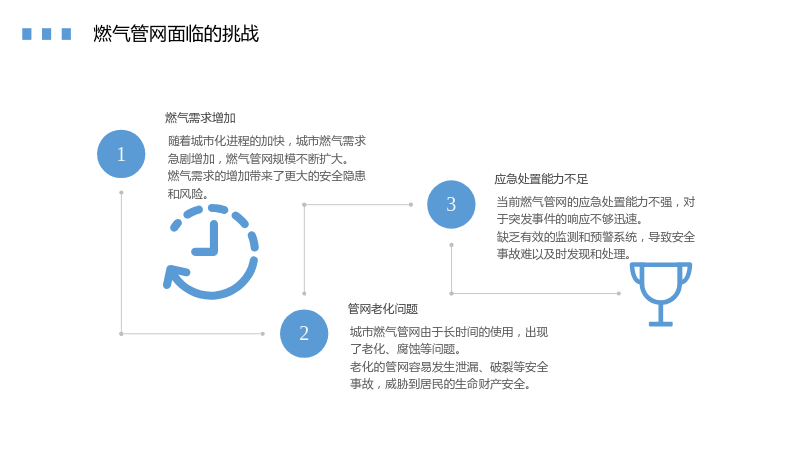

1.1 燃气管网面临的挑战

1.1.1 燃气需求增加

随着城市化进程的加快，城市燃气需求急剧增加，燃气管网规模不断扩大。
燃气需求的增加带来了更大的安全隐患和风险。

1.1.2 管网老化问题

城市燃气管网由于长时间的使用，出现了老化、腐蚀等问题。
老化的管网容易发生泄漏、破裂等安全事故，威胁到居民的生命财产安全。

1.1.3 应急处置能力不足

当前燃气管网的应急处置能力不强，对于突发事件的响应不够迅速。
缺乏有效的监测和预警系统，导致安全事故难以及时发现和处理。

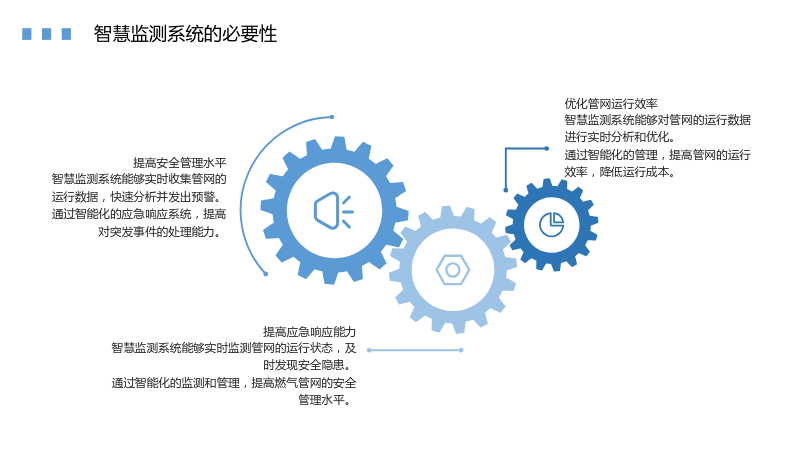

1.2 智慧监测系统的必要性

1.2.1 提高安全管理水平

智慧监测系统能够实时监测管网的运行状态，及时发现安全隐患。
通过智能化的监测和管理，提高燃气管网的安全管理水平。

1.2.2 提高应急响应能力

智慧监测系统能够实时收集管网的运行数据，快速分析并发出预警。
通过智能化的应急响应系统，提高对突发事件的处理能力。

1.2.3 优化管网运行效率

智慧监测系统能够对管网的运行数据进行实时分析和优化。
通过智能化的管理，提高管网的运行效率，降低运行成本。

2. 系统组成与功能

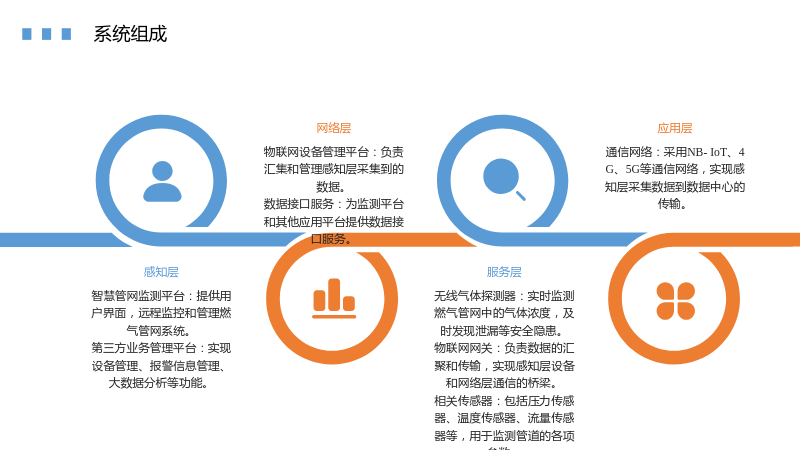

2.1 系统组成

2.1.1 感知层

无线气体探测器：实时监测燃气管网中的气体浓度，及时发现泄漏等安全隐患。
物联网网关：负责数据的汇聚和传输，实现感知层设备和网络层通信的桥梁。
相关传感器：包括压力传感器、温度传感器、流量传感器等，用于监测管道的各项参数。

2.1.2 网络层

通信网络：采用NB-IoT、4G、5G等通信网络，实现感知层采集数据到数据中心的传输。

2.1.3 服务层

物联网设备管理平台：负责汇集和管理感知层采集到的数据。
数据接口服务：为监测平台和其他应用平台提供数据接口服务。

2.1.4 应用层

智慧管网监测平台：提供用户界面，远程监控和管理燃气管网系统。
第三方业务管理平台：实现设备管理、报警信息管理、大数据分析等功能。

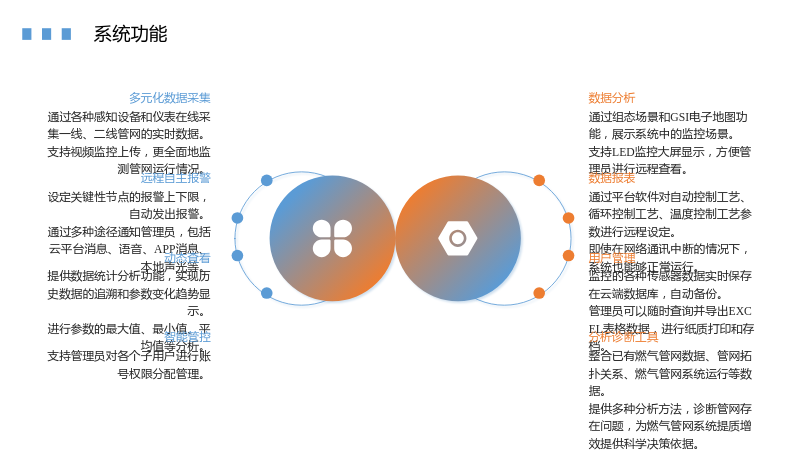

2.2 系统功能

2.2.1 多元化数据采集

通过各种感知设备和仪表在线采集一线、二线管网的实时数据。
支持视频监控上传，更全面地监测管网运行情况。

2.2.2 远程自主报警

设定关键性节点的报警上下限，自动发出报警。
通过多种途径通知管理员，包括云平台消息、语音、APP消息、本地声光等。

2.2.3 动态查看

通过组态场景和GSI电子地图功能，展示系统中的监控场景。
支持LED监控大屏显示，方便管理员进行远程查看。

2.2.4 智能管控

通过平台软件对自动控制工艺、循环控制工艺、温度控制工艺参数进行远程设定。
即使在网络通讯中断的情况下，系统也能够正常运行。

2.2.5 数据分析

提供数据统计分析功能，实现历史数据的追溯和参数变化趋势显示。
进行参数的最大值、最小值、平均值等分析。

2.2.6 数据报表

监控的各种传感器数据实时保存在云端数据库，自动备份。
管理员可以随时查询并导出EXCEL表格数据，进行纸质打印和存档。

2.2.7 用户管理

支持管理员对各个子用户进行账号权限分配管理。

2.2.8 分析诊断工具

整合已有燃气管网数据、管网拓扑关系、燃气管网系统运行等数据。
提供多种分析方法，诊断管网存在问题，为燃气管网系统提质增效提供科学决策依据。

2.2.9 数字化排查

将外业数据采集与内业数据处理相互结合，实现数据采集、检查、成图、结表、入库一步到位。
优化工序流程提高排查时效性。

2.2.10 管网信息化管理与数据挖掘

应用GIS的技术手段，对管网排查和管网监测结果进行数据挖掘。
实现管网空间管线分析，分类管网拓扑问题，评估管网健康度。

2.2.11 运维精细化管理

对外包单位的巡查养护工作进行监管，提供精细化管理。
确保排水系统设施设备正常运行，为运营养管提供运行保障。

2.2.12 工程建设管控

建立能满足关键性业务处理需求和具有统一性的工程管理业务规程。
确定标准化信息处理过程、统一数据报表的标准格式，建立可共享的工程管理数据库和建设主体黑名单。

3. 核心设备

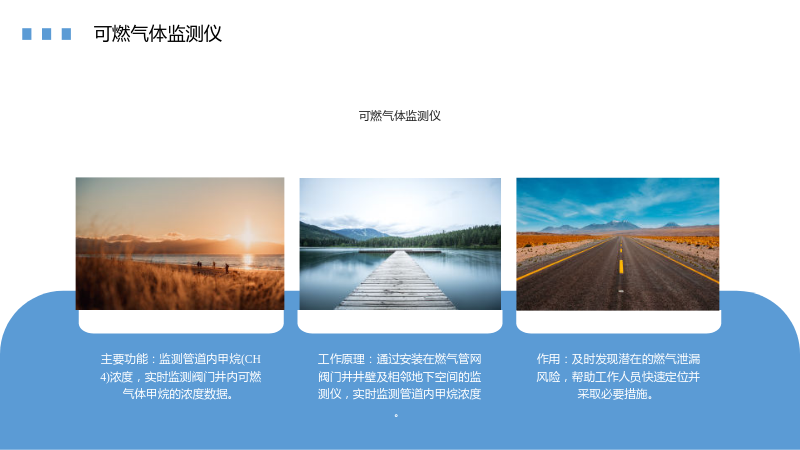

3.1 可燃气体监测仪

主要功能：监测管道内甲烷(CH4)浓度，实时监测阀门井内可燃气体甲烷的浓度数据。
工作原理：通过安装在燃气管网阀门井井壁及相邻地下空间的监测仪，实时监测管道内甲烷浓度。
作用：及时发现潜在的燃气泄漏风险，帮助工作人员快速定位并采取必要措施。

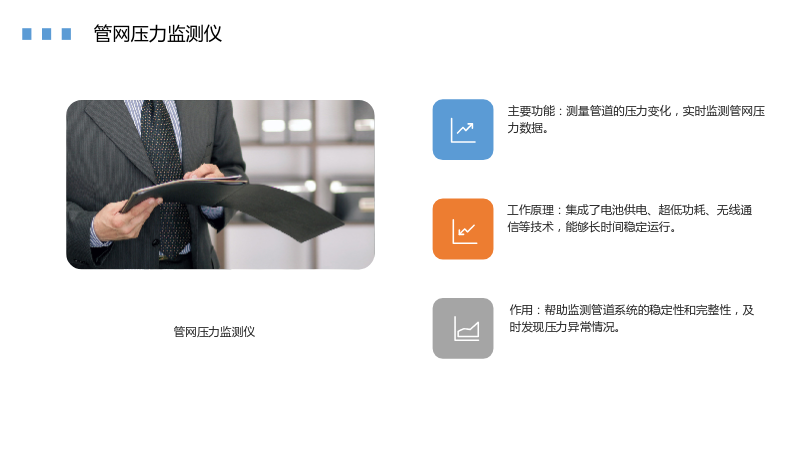

3.2 管网压力监测仪

主要功能：测量管道的压力变化，实时监测管网压力数据。
工作原理：集成了电池供电、超低功耗、无线通信等技术，能够长时间稳定运行。
作用：帮助监测管道系统的稳定性和完整性，及时发现压力异常情况。

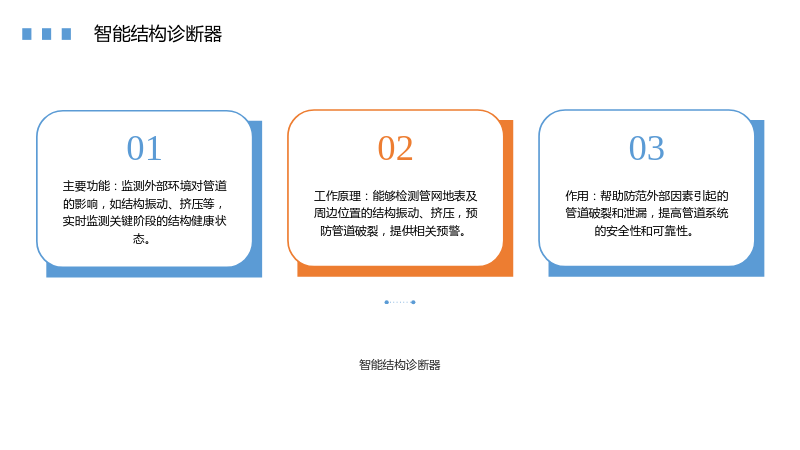

3.3 智能结构诊断器

主要功能：监测外部环境对管道的影响，如结构振动、挤压等，实时监测关键阶段的结构健康状态。
工作原理：能够检测管网地表及周边位置的结构振动、挤压，预防管道破裂，提供相关预警。
作用：帮助防范外部因素引起的管道破裂和泄漏，提高管道系统的安全性和可靠性。

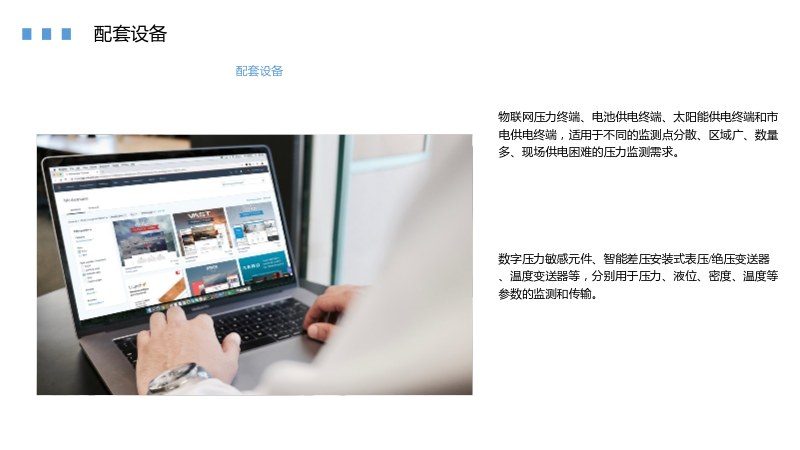

3.4 配套设备

数字压力敏感元件、智能差压安装式表压/绝压变送器、温度变送器等，分别用于压力、液位、密度、温度等参数的监测和传输。
物联网压力终端、电池供电终端、太阳能供电终端和市电供电终端，适用于不同的监测点分散、区域广、数量多、现场供电困难的压力监测需求。

4. 系统特点

4.1 方便安全

系统设备采用无线布线，不需要破坏燃气管网原有结构，安装简便。
设备具有抗干扰能力强，能够适应各种恶劣环境。
数据采用云端存储，进行大数据分析和管理，确保数据的安全可靠性。

4.2 安装方便

系统设备可以直接安装于燃气管线阀门井及燃气调压柜的压力变送器接口，不需要破坏原有管道和设备。
这样的设计不仅方便了安装，还提高了设备的维护性，降低了维修和更换的成本。

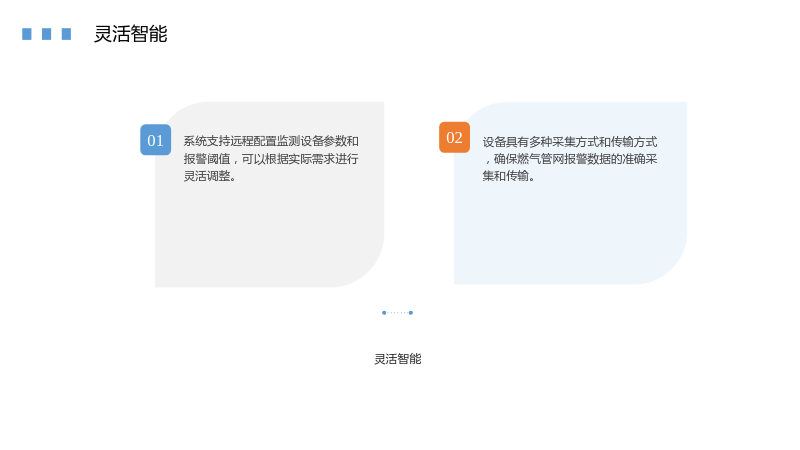

4.3 灵活智能

系统支持远程配置监测设备参数和报警阈值，可以根据实际需求进行灵活调整。
设备具有多种采集方式和传输方式，确保燃气管网报警数据的准确采集和传输。

4.4 扩展性强

系统软、硬件采用冗余设计，可以兼容不同厂家、不同类型的传感器接入。
系统可以接入管网流量、站点能耗、阀控状态、管网泄露、震动等多种数据，实现对整个燃气管网的全面监测。

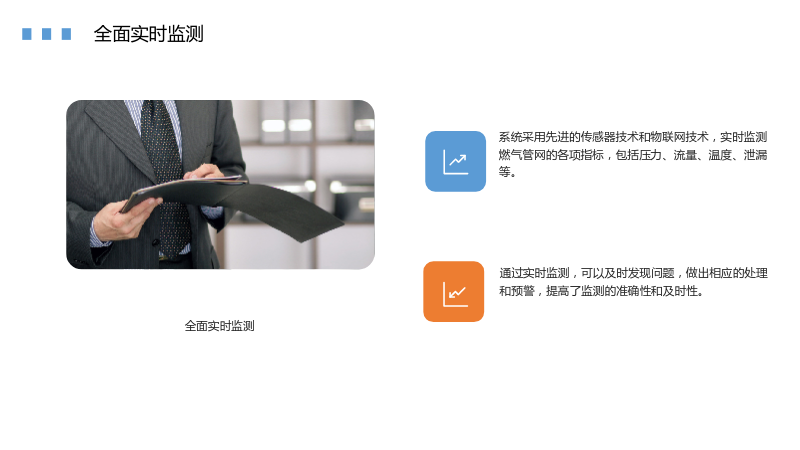

4.5 全面实时监测

系统采用先进的传感器技术和物联网技术，实时监测燃气管网的各项指标，包括压力、流量、温度、泄漏等。
通过实时监测，可以及时发现问题，做出相应的处理和预警，提高了监测的准确性和及时性。

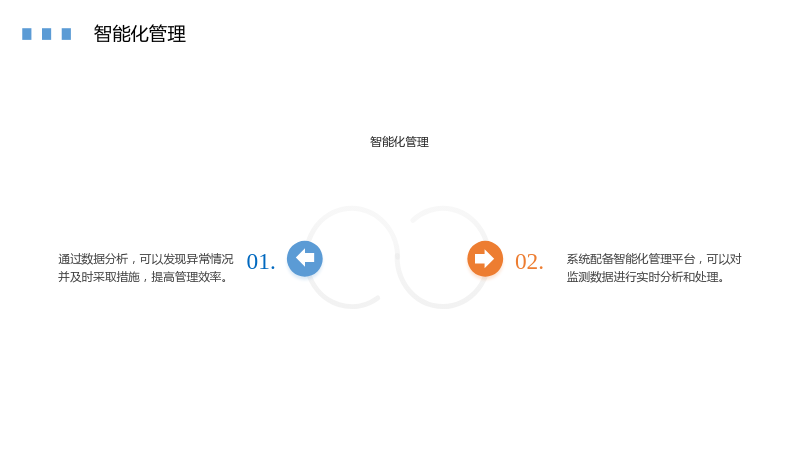

4.6 智能化管理

系统配备智能化管理平台，可以对监测数据进行实时分析和处理。
通过数据分析，可以发现异常情况并及时采取措施，提高管理效率。

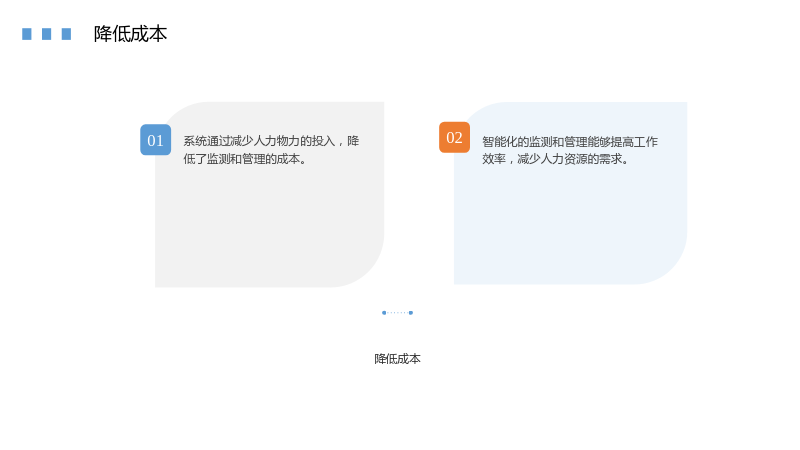

4.7 降低成本

系统通过减少人力物力的投入，降低了监测和管理的成本。
智能化的监测和管理能够提高工作效率，减少人力资源的需求。

4.8 管理更加精细化

该系统能够落实管理责任，使管理责任具体化、明确化，从而提高企业的运营效益。
为管理决策提供数据支持，有助于提高决策的科学性和准确性。

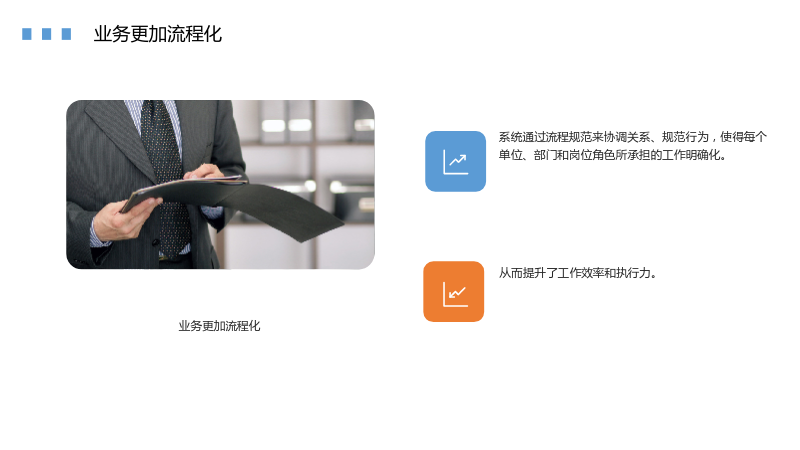

4.9 业务更加流程化

系统通过流程规范来协调关系、规范行为，使得每个单位、部门和岗位角色所承担的工作明确化。
从而提升了工作效率和执行力。

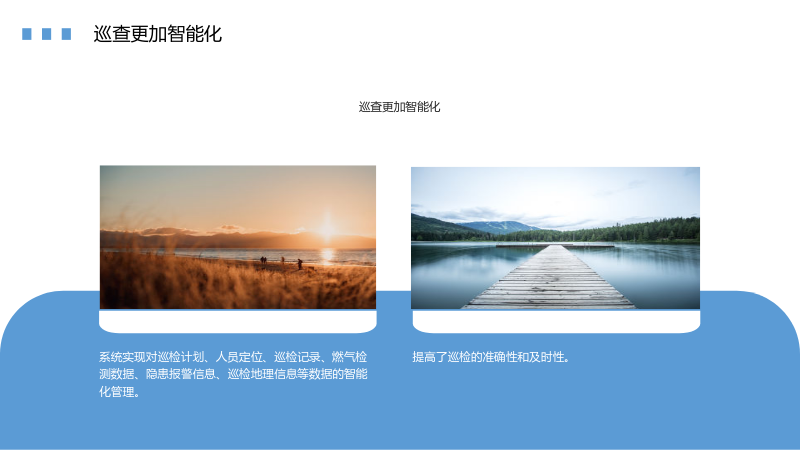

4.10 巡查更加智能化

系统实现对巡检计划、人员定位、巡检记录、燃气检测数据、隐患报警信息、巡检地理信息等数据的智能化管理。
提高了巡检的准确性和及时性。

4.11 决策更加智慧化

系统构建了完善的决策主题研究相关知识库、政策分析模型库和情报研究方法库。
建设并不断完善辅助决策系统，为决策提供智慧化的决策支持和知识服务。

4.12 多种供电方式结合

系统根据不同的运用场景和需求，提供市电、太阳能、电池供电方式的综合解决方案。
这样可以根据具体情况选择合适的供电方式，确保系统的稳定运行。

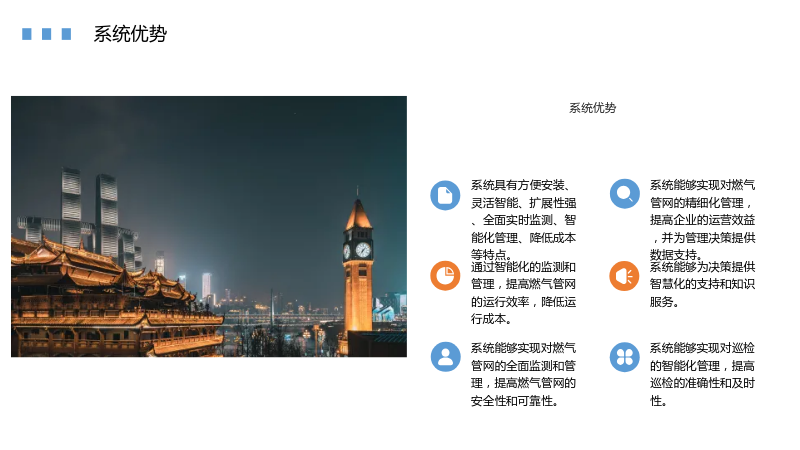

4.13 系统优势

系统能够实现对燃气管网的全面监测和管理，提高燃气管网的安全性和可靠性。
通过智能化的监测和管理，提高燃气管网的运行效率，降低运行成本。
系统具有方便安装、灵活智能、扩展性强、全面实时监测、智能化管理、降低成本等特点。
系统能够实现对燃气管网的精细化管理，提高企业的运营效益，并为管理决策提供数据支持。
系统能够实现对巡检的智能化管理，提高巡检的准确性和及时性。
系统能够为决策提供智慧化的支持和知识服务。
系统具有多种供电方式，能够根据具体情况选择合适的供电方式，确保系统的稳定运行。

5. 总结

城市燃气管网智慧监测系统方案是针对当前城市燃气管网存在的问题而设计的。通过物联网技术和智能传感器实现对燃气管网的安全监测，为燃气公司提供可靠、有效、有用的自动化在线监测技术手段。该系统通过感知层、网络层、服务层和应用层的协同工作，实现了对燃气管网的全面监测、数据传输、管理和各种应用功能。通过该系统的建设，可以提高燃气管网系统管理水平，解决目前问题和未来风险，保障居民日常生产与生活。智慧燃气管网监测系统方案具有方便安全、安装方便、灵活智能、扩展性强、全面实时监测、智能化管理、降低成本等特点，为燃气管网的监测和管理提供了可靠的解决方案。
