基于单片机的多点温度传感研究

1. 论文概述

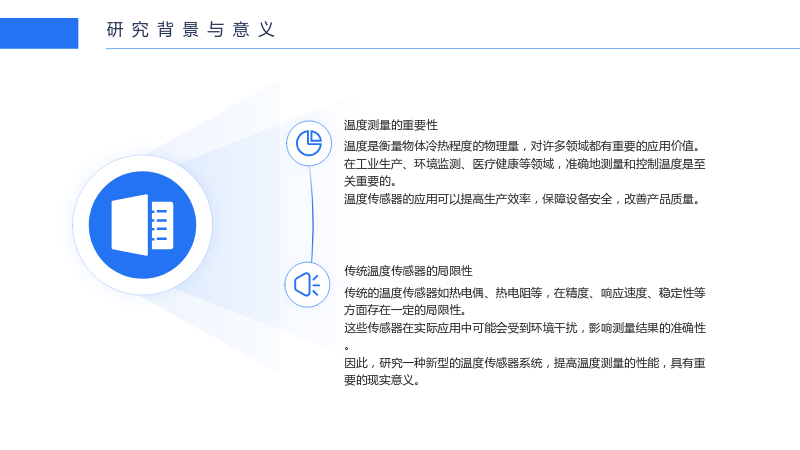

1.1 研究背景与意义

1.1.1 温度测量的重要性

• 温度是衡量物体冷热程度的物理量，对许多领域都有重要的应用价值。
• 在工业生产、环境监测、医疗健康等领域，准确地测量和控制温度是至关重要的。
• 温度传感器的应用可以提高生产效率，保障设备安全，改善产品质量。

1.1.2 传统温度传感器的局限性

• 传统的温度传感器如热电偶、热电阻等，在精度、响应速度、稳定性等方面存在一定的局限性。
• 这些传感器在实际应用中可能会受到环境干扰，影响测量结果的准确性。
• 因此，研究一种新型的温度传感器系统，提高温度测量的性能，具有重要的现实意义。

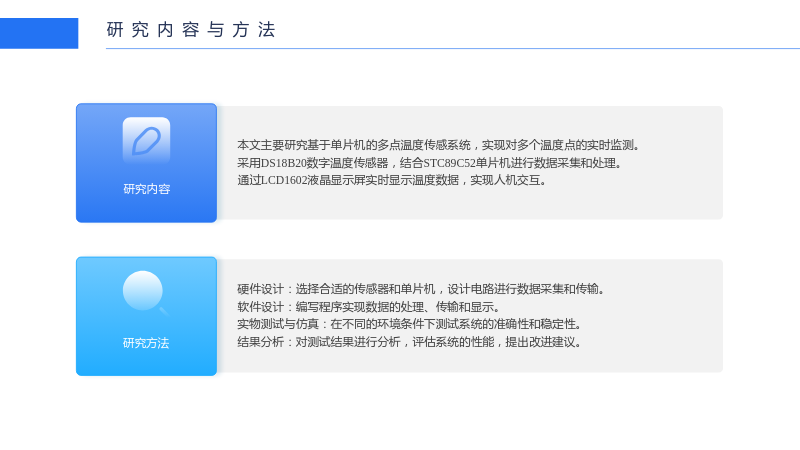

1.2 研究内容与方法

1.2.1 研究内容

• 本文主要研究基于单片机的多点温度传感系统，实现对多个温度点的实时监测。
• 采用DS18B20数字温度传感器，结合STC89C52单片机进行数据采集和处理。
• 通过LCD1602液晶显示屏实时显示温度数据，实现人机交互。

1.2.2 研究方法

• 硬件设计：选择合适的传感器和单片机，设计电路进行数据采集和传输。
• 软件设计：编写程序实现数据的处理、传输和显示。
• 实物测试与仿真：在不同的环境条件下测试系统的准确性和稳定性。
• 结果分析：对测试结果进行分析，评估系统的性能，提出改进建议。

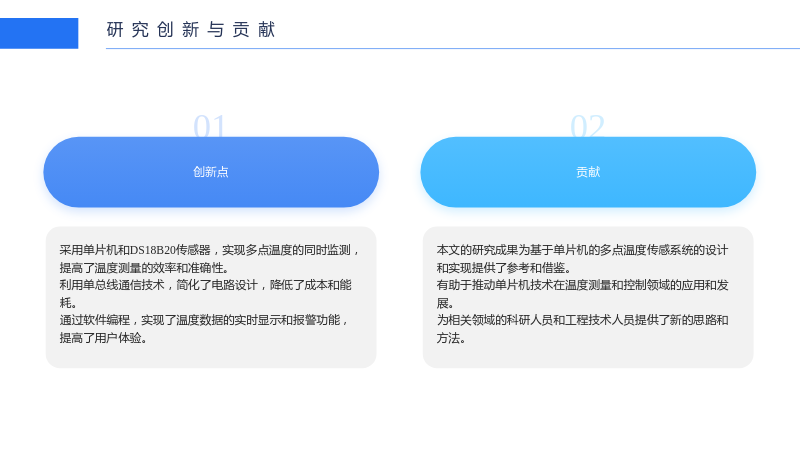

1.3 研究创新与贡献

1.3.1 创新点

• 采用单片机和DS18B20传感器，实现多点温度的同时监测，提高了温度测量的效率和准确性。
• 利用单总线通信技术，简化了电路设计，降低了成本和能耗。
• 通过软件编程，实现了温度数据的实时显示和报警功能，提高了用户体验。

1.3.2 贡献

• 本文的研究成果为基于单片机的多点温度传感系统的设计和实现提供了参考和借鉴。
• 有助于推动单片机技术在温度测量和控制领域的应用和发展。
• 为相关领域的科研人员和工程技术人员提供了新的思路和方法。

2. 温度传感技术发展

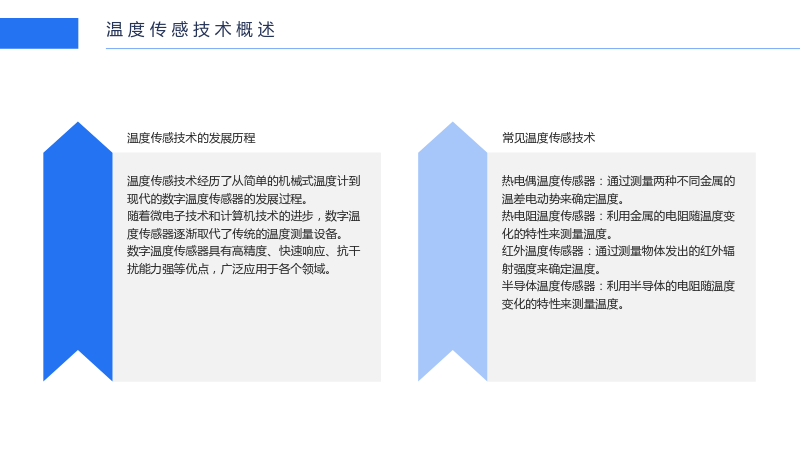

2.1 温度传感技术概述

2.1.1 温度传感技术的发展历程

• 温度传感技术经历了从简单的机械式温度计到现代的数字温度传感器的发展过程。
• 随着微电子技术和计算机技术的进步，数字温度传感器逐渐取代了传统的温度测量设备。
• 数字温度传感器具有高精度、快速响应、抗干扰能力强等优点，广泛应用于各个领域。

2.1.2 常见温度传感技术

• 热电偶温度传感器：通过测量两种不同金属的温差电动势来确定温度。
• 热电阻温度传感器：利用金属的电阻随温度变化的特性来测量温度。
• 红外温度传感器：通过测量物体发出的红外辐射强度来确定温度。
• 半导体温度传感器：利用半导体的电阻随温度变化的特性来测量温度。

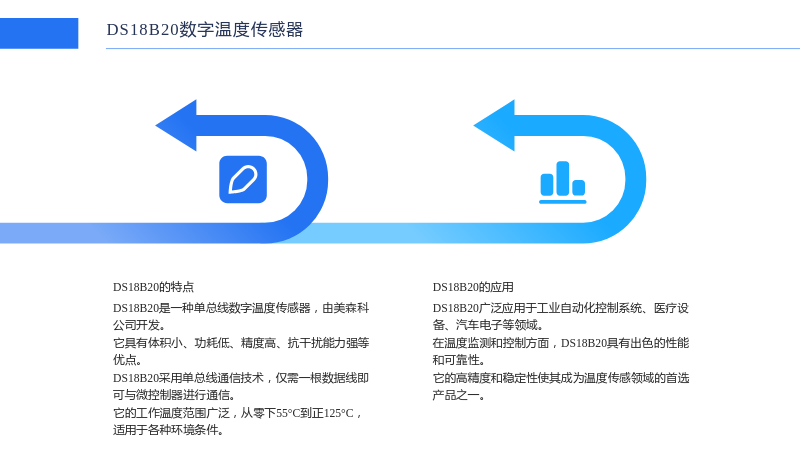

2.2 DS18B20数字温度传感器

2.2.1 DS18B20的特点

• DS18B20是一种单总线数字温度传感器，由美森科公司开发。
• 它具有体积小、功耗低、精度高、抗干扰能力强等优点。
• DS18B20采用单总线通信技术，仅需一根数据线即可与微控制器进行通信。
• 它的工作温度范围广泛，从零下55°C到正125°C，适用于各种环境条件。

2.2.2 DS18B20的应用

• DS18B20广泛应用于工业自动化控制系统、医疗设备、汽车电子等领域。
• 在温度监测和控制方面，DS18B20具有出色的性能和可靠性。
• 它的高精度和稳定性使其成为温度传感领域的首选产品之一。

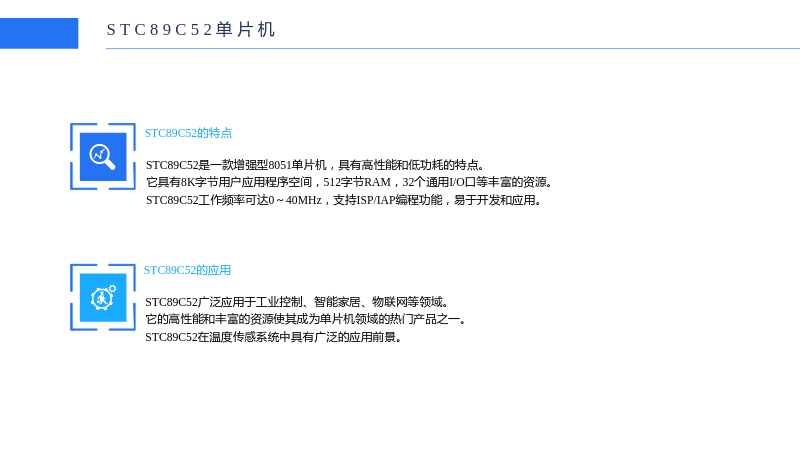

2.3 STC89C52单片机

2.3.1 STC89C52的特点

• STC89C52是一款增强型8051单片机，具有高性能和低功耗的特点。
• 它具有8K字节用户应用程序空间，512字节RAM，32个通用I/O口等丰富的资源。
• STC89C52工作频率可达0～40MHz，支持ISP/IAP编程功能，易于开发和应用。

2.3.2 STC89C52的应用

• STC89C52广泛应用于工业控制、智能家居、物联网等领域。
• 它的高性能和丰富的资源使其成为单片机领域的热门产品之一。
• STC89C52在温度传感系统中具有广泛的应用前景。

3. 系统设计与实现

3.1 系统总体设计

3.1.1 系统功能分析

• 存储功能：通过温度传感器与单片机的单总线通信实现数据的采集和存储。
• 按键设置：用户可以通过按键来设置温度报警阈值，实现个性化的报警控制。
• 报警功能：通过程序和LED灯的闪烁来实现报警功能，提高用户的安全意识。
• 传感功能：通过SPI接口与传感器连接，对采集到的数据进行处理，实现对环境温度的监测。
• 显示功能：通过LED灯的闪烁和LCD屏幕的显示将采集到的数据呈现给用户，提高信息的透明度和易用性。

3.1.2 系统模块划分

• 单片机模块：负责控制整个电路的运行，实现数据的采集和处理。
• 按键模块：实现用户与系统的交互，方便用户进行温度报警阈值的设置。
• 复位模块：防止系统在运行过程中出现异常情况，使系统恢复正常运行。
• 时钟模块：控制时钟信号，保证温度数据的采集间隔，提高数据的精度和稳定性。
• 报警模块：通过LED灯的闪烁和蜂鸣器的声音来实现报警功能，提高用户的安全意识。
• 温度检测模块：通过DS18B20传感器实现对环境温度的实时监测。
• 显示模块：通过LCD1602液晶显示屏实时显示温度数据，实现人机交互。

3.2 硬件电路设计

3.2.1 DS18B20传感器

• DS18B20的体积精巧，适合各种微小的空间，同时拥有多种封装选项，以适应不同的安装需求。
• DS18B20的高精度和稳定性使其在温度传感领域具有不可替代的价值。
• DS18B20的工作温度范围非常宽广，从零下55°C到正125°C，能够满足各种环境条件的需求。

3.2.2 STC89C52单片机

• STC89C52具有高性能和低功耗的特点，适用于各种工业控制和智能家居应用。
• STC89C52具有丰富的资源，如8K字节用户应用程序空间，512字节RAM，32个通用I/O口等。
• STC89C52工作频率可达0～40MHz，支持ISP/IAP编程功能，易于开发和应用。

3.2.3 按键与复位电路

• 按键电路用于实现用户与系统的交互，方便用户进行温度报警阈值的设置。
• 复位电路用于防止系统在运行过程中出现异常情况，使系统恢复正常运行。

3.2.4 时钟电路

• 时钟电路用于控制时钟信号，保证温度数据的采集间隔，提高数据的精度和稳定性。

3.2.5 温度检测电路与显示电路

• 温度检测电路通过DS18B20传感器实现对环境温度的实时监测。
• 显示电路通过LCD1602液晶显示屏实时显示温度数据，实现人机交互。

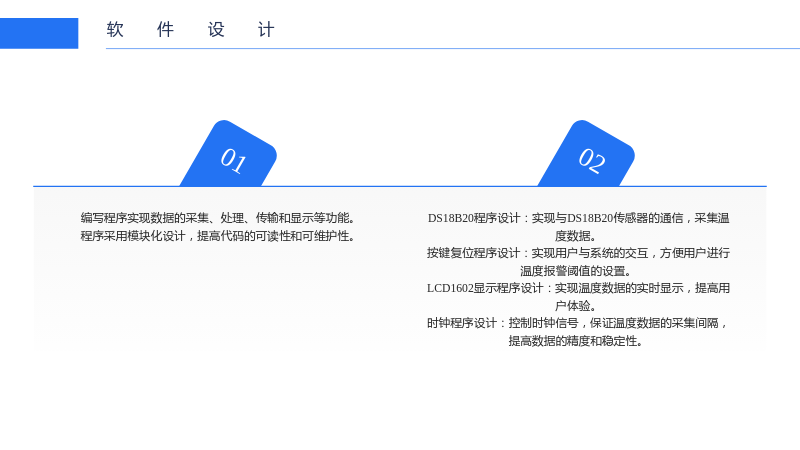

3.3 软件设计

3.3.1 总体程序设计

• 编写程序实现数据的采集、处理、传输和显示等功能。
• 程序采用模块化设计，提高代码的可读性和可维护性。

3.3.2 子程序设计

• DS18B20程序设计：实现与DS18B20传感器的通信，采集温度数据。
• 按键复位程序设计：实现用户与系统的交互，方便用户进行温度报警阈值的设置。
• LCD1602显示程序设计：实现温度数据的实时显示，提高用户体验。
• 时钟程序设计：控制时钟信号，保证温度数据的采集间隔，提高数据的精度和稳定性。

4. 测试与分析

4.1 实物测试

4.1 实物测试

• 在不同的环境条件下进行实物测试，测试系统的准确性和稳定性。
• 测试包括温度范围的覆盖、响应速度、抗干扰能力等方面。
• 通过实物测试，验证系统的性能指标是否符合设计要求。

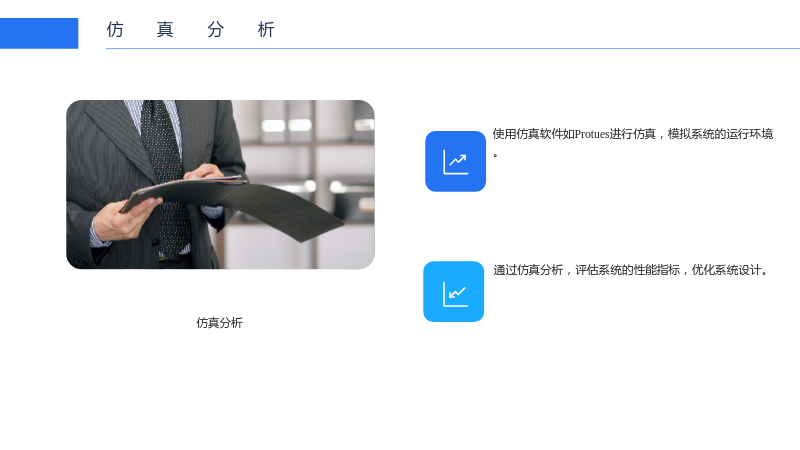

4.2 仿真分析

4.2 仿真分析

• 使用仿真软件如Protues进行仿真，模拟系统的运行环境。
• 通过仿真分析，评估系统的性能指标，优化系统设计。

4.3 温度误差迭代补偿

4.3 温度误差迭代补偿

• 分析温度变化对系统测量精度的影响，提出温度误差迭代补偿方法。
• 通过温度误差迭代补偿，提高系统的测量精度，满足实际应用需求。

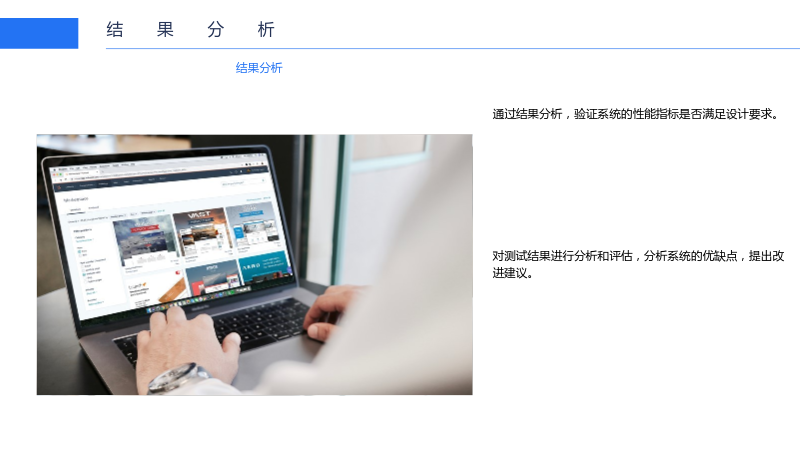

4.4 结果分析

4.4 结果分析

• 对测试结果进行分析和评估，分析系统的优缺点，提出改进建议。
• 通过结果分析，验证系统的性能指标是否满足设计要求。

5. 总结与展望

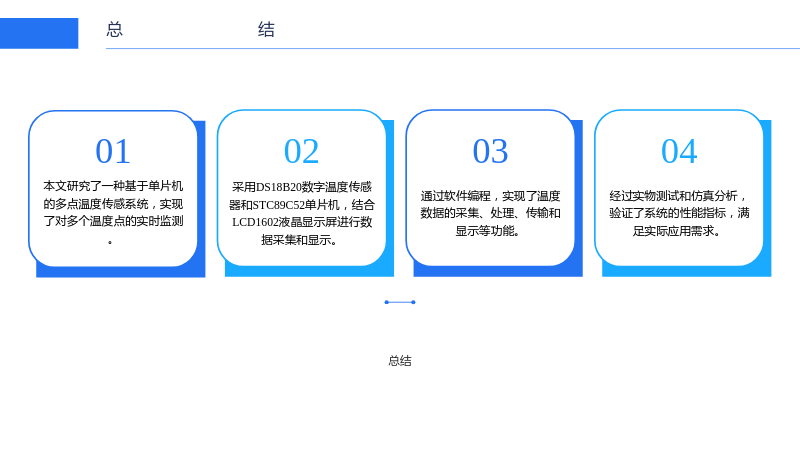

5.1 总结

5.1 总结

• 本文研究了一种基于单片机的多点温度传感系统，实现了对多个温度点的实时监测。
• 采用DS18B20数字温度传感器和STC89C52单片机，结合LCD1602液晶显示屏进行数据采集和显示。
• 通过软件编程，实现了温度数据的采集、处理、传输和显示等功能。
• 经过实物测试和仿真分析，验证了系统的性能指标，满足实际应用需求。

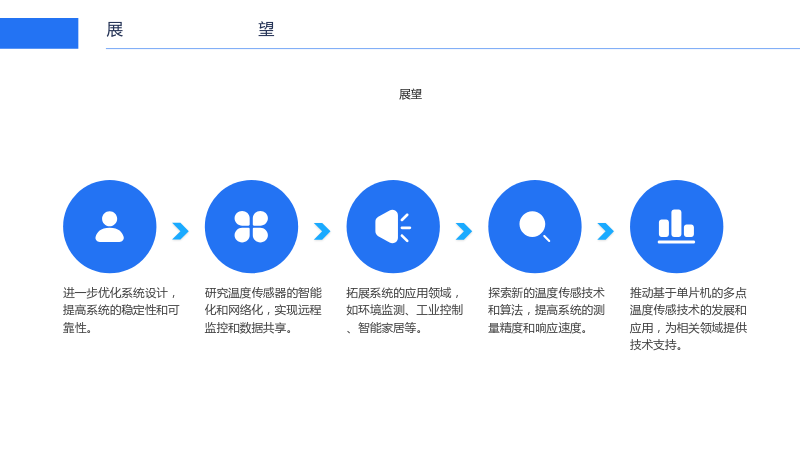

5.2 展望

5.2 展望

• 进一步优化系统设计，提高系统的稳定性和可靠性。
• 研究温度传感器的智能化和网络化，实现远程监控和数据共享。
• 拓展系统的应用领域，如环境监测、工业控制、智能家居等。
• 探索新的温度传感技术和算法，提高系统的测量精度和响应速度。
• 推动基于单片机的多点温度传感技术的发展和应用，为相关领域提供技术支持。
