基于木质聚合物复合材料粘结单板的混合复合材料的制备与表征

1. 研究背景与意义

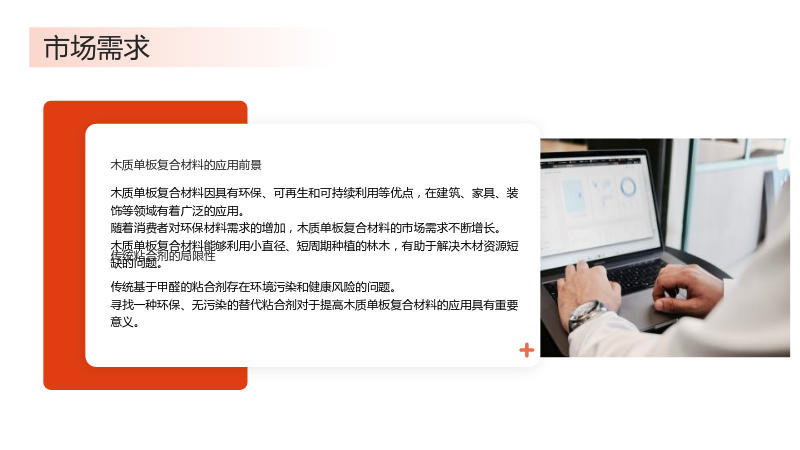

1.1 市场需求

1.1.1 木质单板复合材料的应用前景

• 木质单板复合材料因具有环保、可再生和可持续利用等优点，在建筑、家具、装饰等领域有着广泛的应用。
• 随着消费者对环保材料需求的增加，木质单板复合材料的市场需求不断增长。
• 木质单板复合材料能够利用小直径、短周期种植的林木，有助于解决木材资源短缺的问题。

1.1.2 传统粘合剂的局限性

• 传统基于甲醛的粘合剂存在环境污染和健康风险的问题。
• 寻找一种环保、无污染的替代粘合剂对于提高木质单板复合材料的应用具有重要意义。

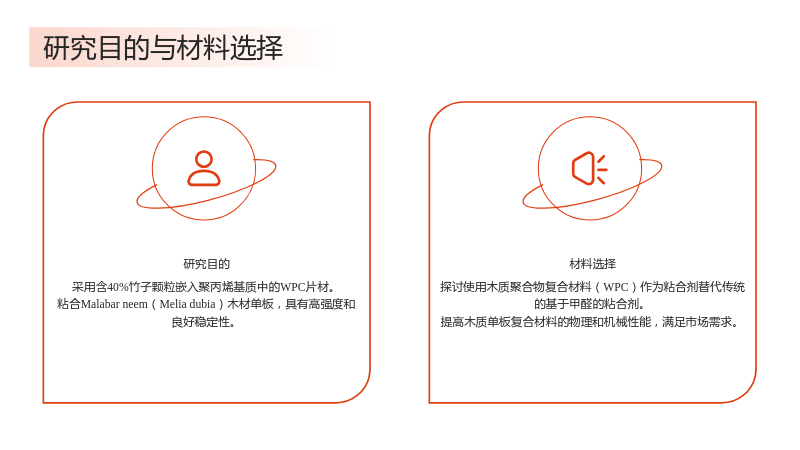

1.2 研究目的与材料选择

1.2.1 研究目的

• 探讨使用木质聚合物复合材料（WPC）作为粘合剂替代传统的基于甲醛的粘合剂。
• 提高木质单板复合材料的物理和机械性能，满足市场需求。

1.2.2 材料选择

• 采用含40%竹子颗粒嵌入聚丙烯基质中的WPC片材。
• 粘合Malabar neem（Melia dubia）木材单板，具有高强度和良好稳定性。

2. 实验部分

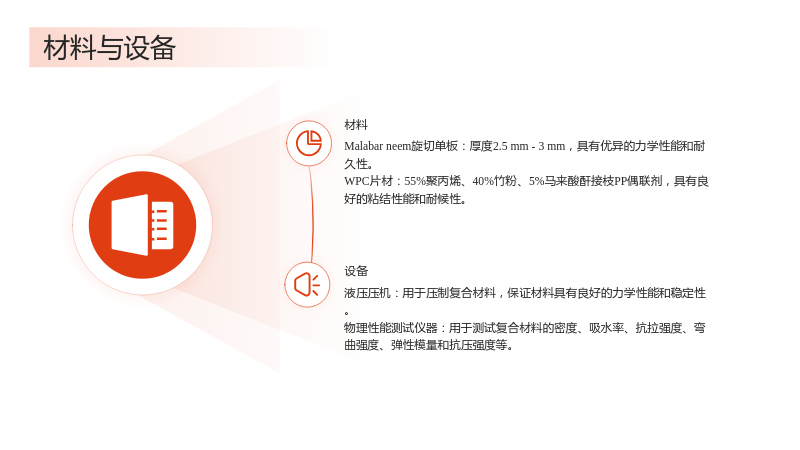

2.1 材料与设备

2.1.1 材料

• Malabar neem旋切单板：厚度2.5 mm - 3 mm，具有优异的力学性能和耐久性。
• WPC片材：55%聚丙烯、40%竹粉、5%马来酸酐接枝PP偶联剂，具有良好的粘结性能和耐候性。

2.1.2 设备

• 液压压机：用于压制复合材料，保证材料具有良好的力学性能和稳定性。
• 物理性能测试仪器：用于测试复合材料的密度、吸水率、抗拉强度、弯曲强度、弹性模量和抗压强度等。

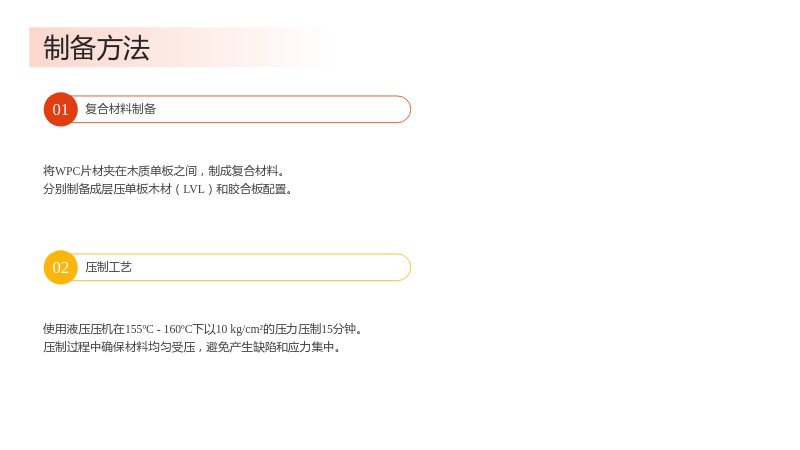

2.2 制备方法

2.2.1 复合材料制备

• 将WPC片材夹在木质单板之间，制成复合材料。
• 分别制备成层压单板木材（LVL）和胶合板配置。

2.2.2 压制工艺

• 使用液压压机在155ºC - 160ºC下以10 kg/cm²的压力压制15分钟。
• 压制过程中确保材料均匀受压，避免产生缺陷和应力集中。

3. 结果与讨论

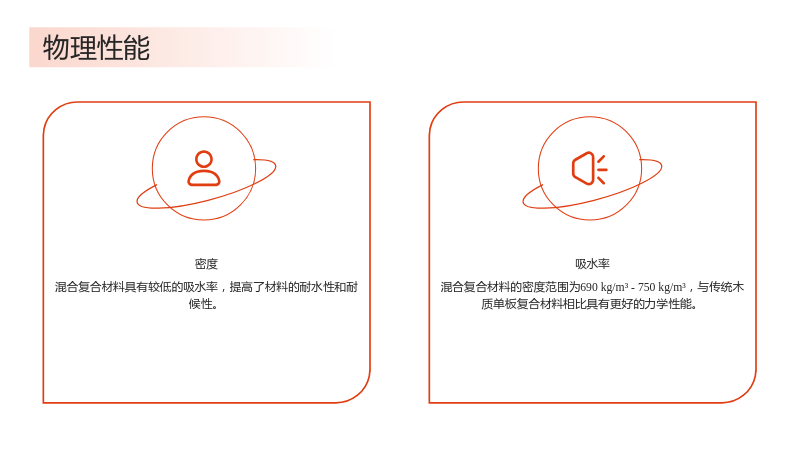

3.1 物理性能

3.1.1 密度

• 混合复合材料的密度范围为690 kg/m³ - 750 kg/m³，与传统木质单板复合材料相比具有更好的力学性能。

3.1.2 吸水率

• 混合复合材料具有较低的吸水率，提高了材料的耐水性和耐候性。

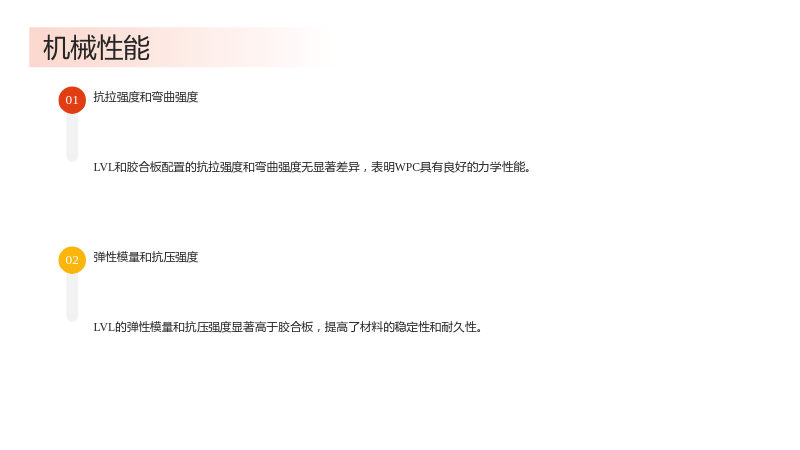

3.2 机械性能

3.2.1 抗拉强度和弯曲强度

• LVL和胶合板配置的抗拉强度和弯曲强度无显著差异，表明WPC具有良好的力学性能。

3.2.2 弹性模量和抗压强度

• LVL的弹性模量和抗压强度显著高于胶合板，提高了材料的稳定性和耐久性。

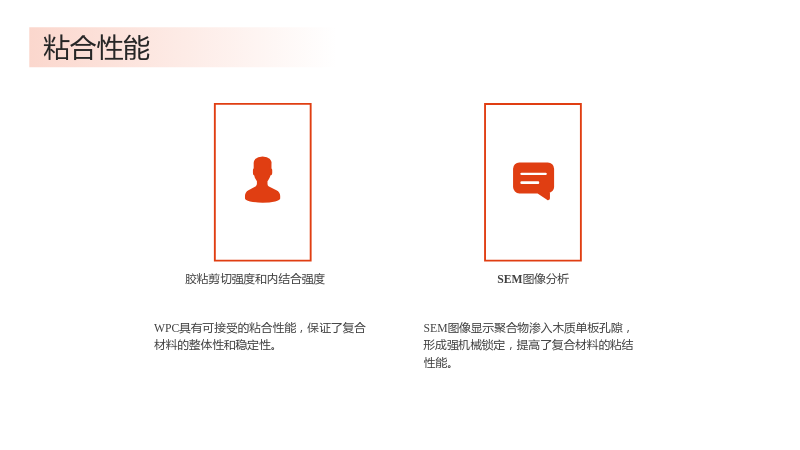

3.3 粘合性能

3.3.1 胶粘剪切强度和内结合强度

• WPC具有可接受的粘合性能，保证了复合材料的整体性和稳定性。

3.3.2 SEM图像分析

• SEM图像显示聚合物渗入木质单板孔隙，形成强机械锁定，提高了复合材料的粘结性能。

4. 总结与展望

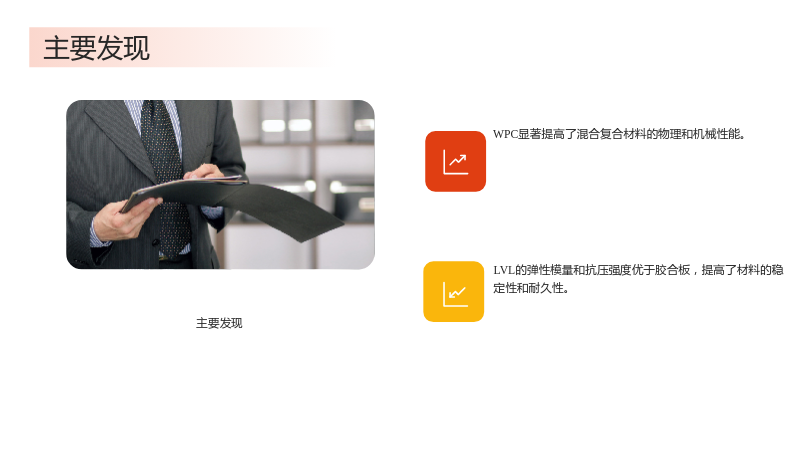

4.1 主要发现

4.1 主要发现

• WPC显著提高了混合复合材料的物理和机械性能。
• LVL的弹性模量和抗压强度优于胶合板，提高了材料的稳定性和耐久性。

4.2 研究意义

4.2 研究意义

• 提供了无甲醛排放危害的特殊层压复合材料，满足环保要求。
• 具有广泛的应用前景，如建筑、家具、装饰等领域。

4.3 未来展望

4.3 未来展望

• 进一步优化WPC配方，提高粘结性能和力学性能。
• 探索其他木材种类和应用领域，扩大材料的应用范围。

通过本研究，我们成功开发了一种基于木质聚合物复合材料粘结单板的混合复合材料，具有优异的物理和机械性能，满足了市场需求。同时，本研究也为未来新型环保木质复合材料的研究提供了新的思路和方法。
