基于数字图像量测技术的楔形桩竖向承载特性试验研究

1. 楔形桩概述

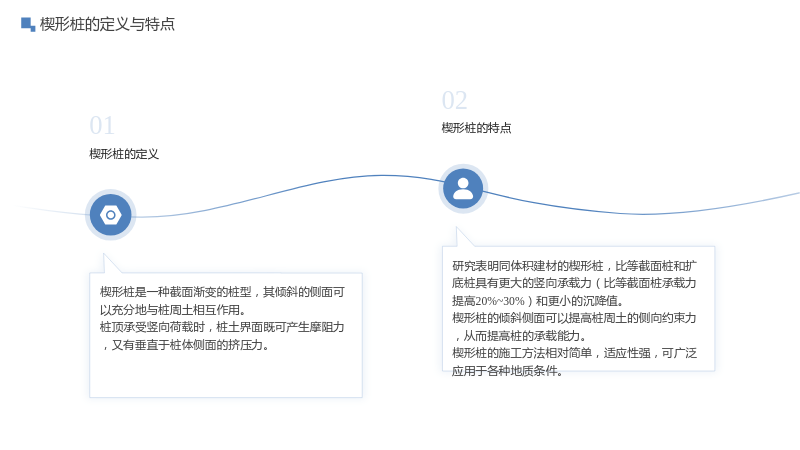

1.1 楔形桩的定义与特点

1.1.1 楔形桩的定义

楔形桩是一种截面渐变的桩型，其倾斜的侧面可以充分地与桩周土相互作用。
桩顶承受竖向荷载时，桩土界面既可产生摩阻力，又有垂直于桩体侧面的挤压力。

1.1.2 楔形桩的特点

研究表明同体积建材的楔形桩，比等截面桩和扩底桩具有更大的竖向承载力（比等截面桩承载力提高20%~30%）和更小的沉降值。
楔形桩的倾斜侧面可以提高桩周土的侧向约束力，从而提高桩的承载能力。
楔形桩的施工方法相对简单，适应性强，可广泛应用于各种地质条件。

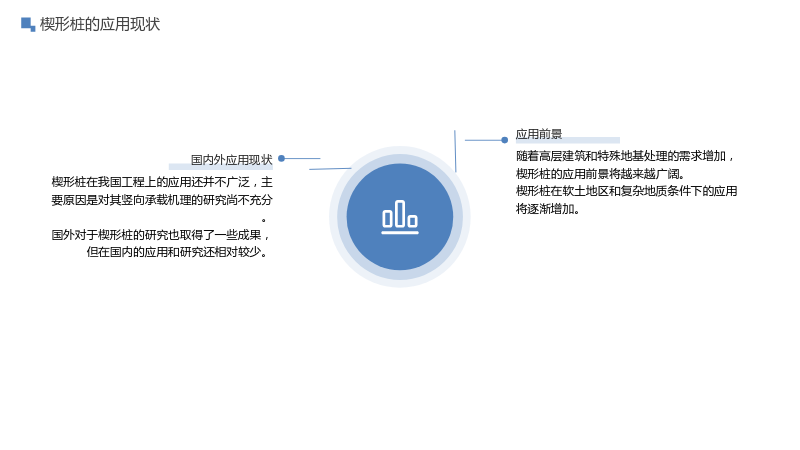

1.2 楔形桩的应用现状

1.2.1 国内外应用现状

楔形桩在我国工程上的应用还并不广泛，主要原因是对其竖向承载机理的研究尚不充分。
国外对于楔形桩的研究也取得了一些成果，但在国内的应用和研究还相对较少。

1.2.2 应用前景

随着高层建筑和特殊地基处理的需求增加，楔形桩的应用前景将越来越广阔。
楔形桩在软土地区和复杂地质条件下的应用将逐渐增加。

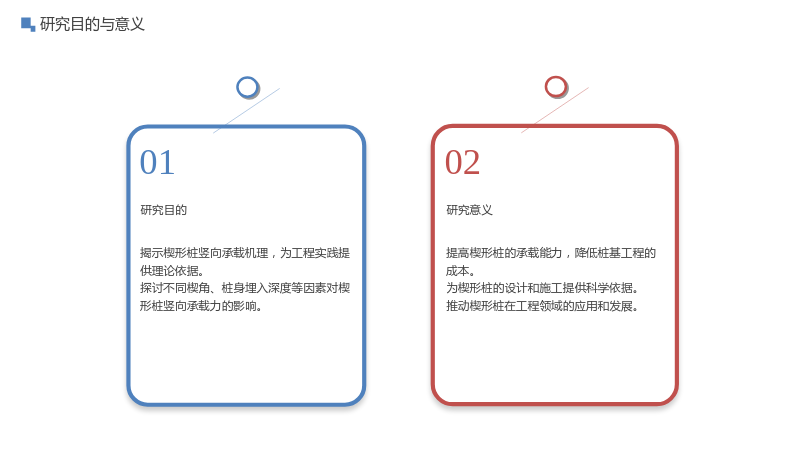

1.3 研究目的与意义

1.3.1 研究目的

揭示楔形桩竖向承载机理，为工程实践提供理论依据。
探讨不同楔角、桩身埋入深度等因素对楔形桩竖向承载力的影响。

1.3.2 研究意义

提高楔形桩的承载能力，降低桩基工程的成本。
为楔形桩的设计和施工提供科学依据。
推动楔形桩在工程领域的应用和发展。

2. 试验方案

2.1 试验目的

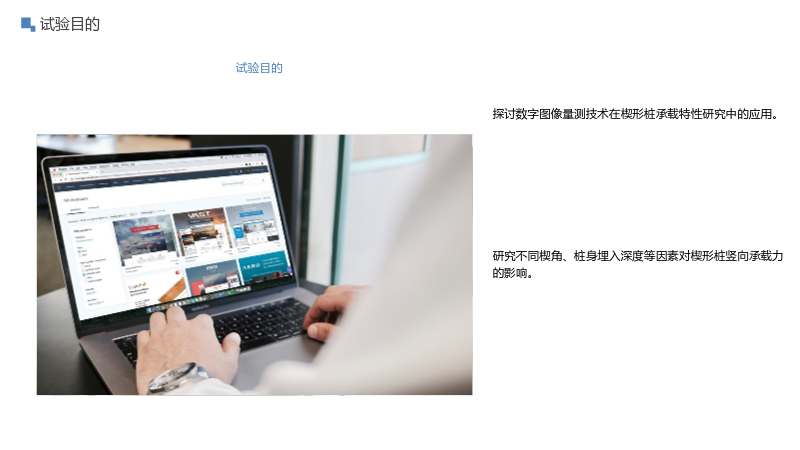

研究不同楔角、桩身埋入深度等因素对楔形桩竖向承载力的影响。
探讨数字图像量测技术在楔形桩承载特性研究中的应用。

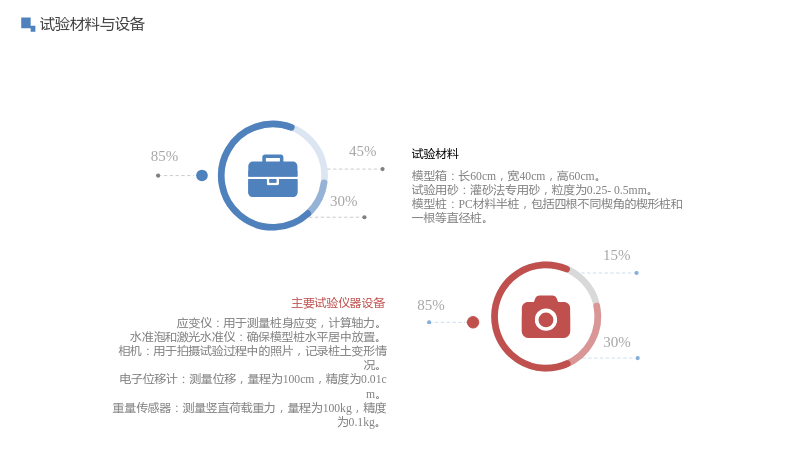

2.2 试验材料与设备

2.2.1 试验材料

模型箱：长60cm，宽40cm，高60cm。
试验用砂：灌砂法专用砂，粒度为0.25-0.5mm。
模型桩：PC材料半桩，包括四根不同楔角的楔形桩和一根等直径桩。

2.2.2 主要试验仪器设备

应变仪：用于测量桩身应变，计算轴力。
水准泡和激光水准仪：确保模型桩水平居中放置。
相机：用于拍摄试验过程中的照片，记录桩土变形情况。
电子位移计：测量位移，量程为100cm，精度为0.01cm。
重量传感器：测量竖直荷载重力，量程为100kg，精度为0.1kg。

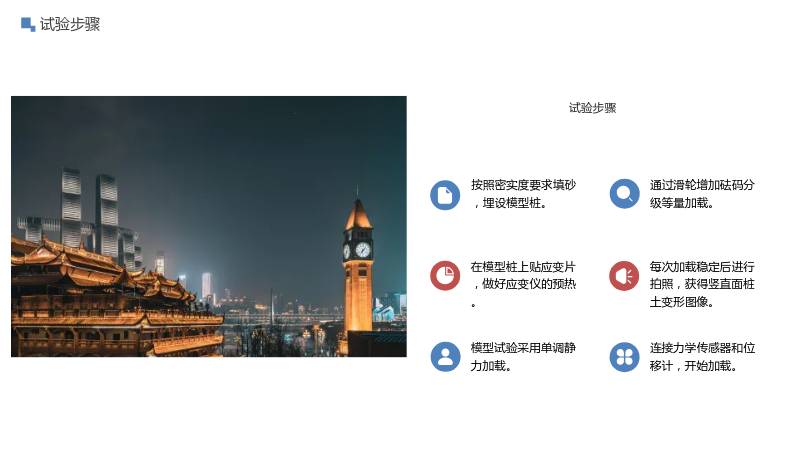

2.3 试验步骤

模型试验采用单调静力加载。
在模型桩上贴应变片，做好应变仪的预热。
按照密实度要求填砂，埋设模型桩。
通过滑轮增加砝码分级等量加载。
连接力学传感器和位移计，开始加载。
每次加载稳定后进行拍照，获得竖直面桩土变形图像。
整理试验数据，绘制曲线图。

2.4 试验分组

试验共分为12组，包括不同楔角、桩身埋入深度和砂土密实度的组合。
每组试验包括一根楔形桩和一根等直径桩，以比较不同参数对承载力的影响。

3. 试验结果与分析

3.1 试验数据处理与分析

通过应变仪测得桩身应变，计算轴力。
利用位移计测量桩顶沉降量，力学传感器测量桩顶荷载。
整理数据，绘制桩顶竖向荷载-沉降曲线、轴力-深度分布曲线、单位面积侧摩阻力-沉降曲线。
比较不同参数对承载力的影响，分析试验结果。

3.2 桩顶竖向荷载#### 3.2 桩顶竖向荷载-沉降曲线

随着竖向荷载的增大，楔形桩的沉降逐渐增大。
不同楔角的楔形桩沉降量不同，楔角越大，沉降越大。
沉降曲线反映了楔形桩的承载能力和变形特性。

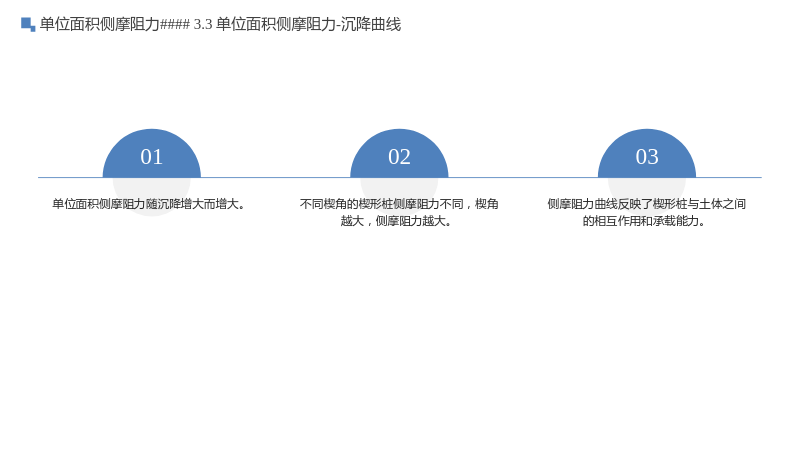

3.3 单位面积侧摩阻力#### 3.3 单位面积侧摩阻力-沉降曲线

单位面积侧摩阻力随沉降增大而增大。
不同楔角的楔形桩侧摩阻力不同，楔角越大，侧摩阻力越大。
侧摩阻力曲线反映了楔形桩与土体之间的相互作用和承载能力。

3.4 轴力#### 3.4 轴力-深度分布曲线

轴力随深度增大而减小。
不同楔角的楔形桩轴力分布不同，楔角越大，轴力分布越不均匀。
轴力曲线反映了楔形桩的承载能力和变形特性。

3.5 数字图像处理与结果分析

利用数字图像量测技术，分析桩周土体的变形情况。
通过对照片的数字化处理，提取土体的位移和应变信息。
比较不同参数对土体变形的影响，分析试验结果。

4. 结论

楔形桩的承载能力受多种因素影响，包括楔角、桩身埋入深度等。
数字图像量测技术为楔形桩承载特性研究提供了新的方法和手段。
试验结果为楔形桩的设计和施工提供了科学依据。
进一步研究楔形桩的承载机理和应用前景，推动其在工程领域的应用和发展。
