基于空地协同机器人的场景建模与自主导航技术研究及应用

1. 绪论

1.1 国内外研究现状

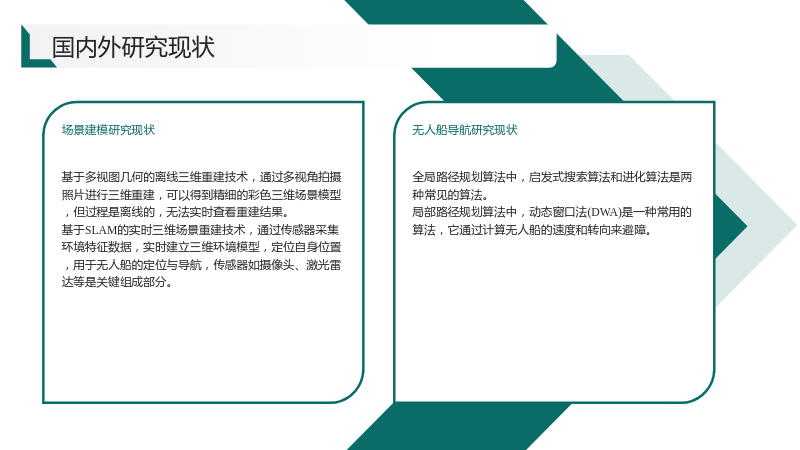

1.1.1 场景建模研究现状

• 基于多视图几何的离线三维重建技术，通过多视角拍摄照片进行三维重建，可以得到精细的彩色三维场景模型，但过程是离线的，无法实时查看重建结果。
• 基于SLAM的实时三维场景重建技术，通过传感器采集环境特征数据，实时建立三维环境模型，定位自身位置，用于无人船的定位与导航，传感器如摄像头、激光雷达等是关键组成部分。

1.1.2 无人船导航研究现状

• 全局路径规划算法中，启发式搜索算法和进化算法是两种常见的算法。
• 局部路径规划算法中，动态窗口法(DWA)是一种常用的算法，它通过计算无人船的速度和转向来避障。

1.2 课题研究内容

1.2 课题研究内容

• 基于无人机机载激光雷达实现水域环境大场景建模，在无人机指引下，水面移动机器人实现自主导航。

2. 无人机多传感器融合与场景的实时建模

2.1 多传感器融合场景建模方法介绍

2.1.1 激光雷达、IMU 融合场景建模介绍

• 激光雷达可以获得精确的三维点云数据，IMU可以提供机器人的运动信息，两者结合可以实现精确的定位和地图构建。

2.1.2 图像、IMU 融合场景建模介绍

• 图像信息可以提供丰富的视觉信息，IMU可以提供运动信息，两者结合可以实现视觉SLAM。

2.1.3 激光雷达、图像、IMU 融合场景建模介绍

• 激光雷达提供精确的点云信息，图像提供丰富的视觉信息，IMU提供运动信息，三者结合可以实现更精确的定位和地图构建。

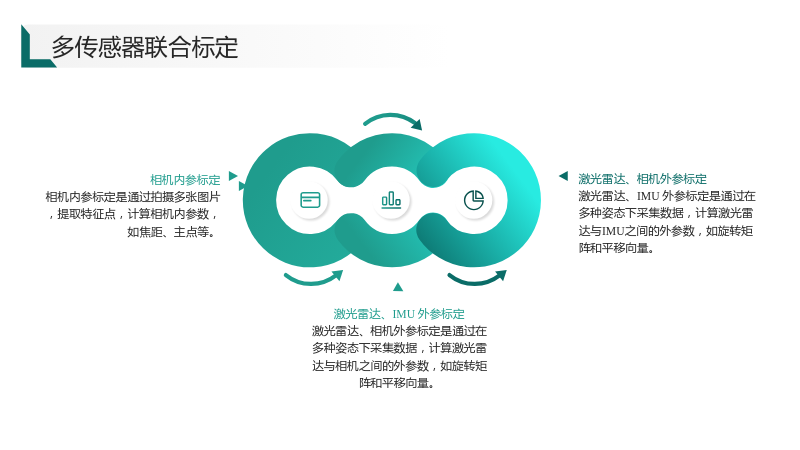

2.2 多传感器联合标定

2.2.1 相机内参标定

• 相机内参标定是通过拍摄多张图片，提取特征点，计算相机内参数，如焦距、主点等。

2.2.2 激光雷达、IMU 外参标定

• 激光雷达、IMU 外参标定是通过在多种姿态下采集数据，计算激光雷达与IMU之间的外参数，如旋转矩阵和平移向量。

2.2.3 激光雷达、相机外参标定

• 激光雷达、相机外参标定是通过在多种姿态下采集数据，计算激光雷达与相机之间的外参数，如旋转矩阵和平移向量。

2.3 多传感器融合场景重建与地图表达

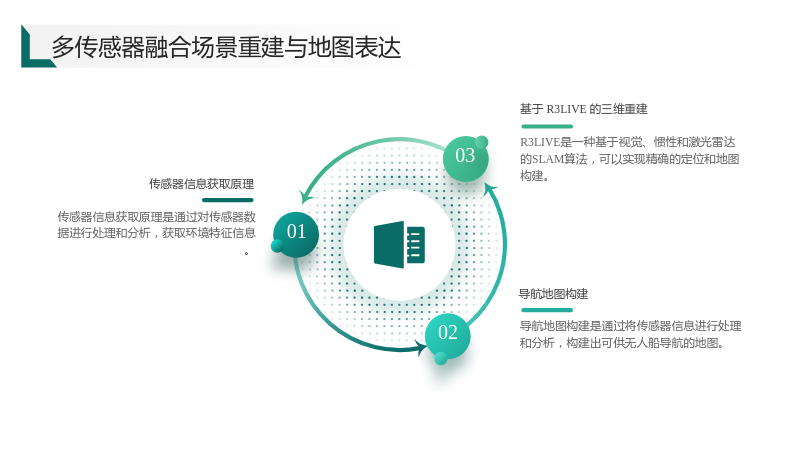

2.3.1 传感器信息获取原理

• 传感器信息获取原理是通过对传感器数据进行处理和分析，获取环境特征信息。

2.3.2 基于 R3LIVE 的三维重建

• R3LIVE是一种基于视觉、惯性和激光雷达的SLAM算法，可以实现精确的定位和地图构建。

2.3.3 导航地图构建

• 导航地图构建是通过将传感器信息进行处理和分析，构建出可供无人船导航的地图。

3. 无人船导航研究

3.1 ACML 定位

3.1 ACML 定位

• ACML是一种基于视觉和惯性的定位算法，可以实现精确的定位。

3.2 GPS、IMU 融合里程计

3.2 GPS、IMU 融合里程计

• GPS、IMU 融合里程计是通过将GPS数据和IMU数据进行融合，实现精确的里程计。

3.3 无人船导航

3.3.1 move base 框架

• move base 框架是一种基于ROS的无人船导航框架，可以实现无人船的自主导航。

3.3.2 全局和局部路径规划算法对比分析

• 全局路径规划算法可以快速找到最优路径，局部路径规划算法可以快速避障，两者结合可以实现更安全、高效的无人船导航。

4. 空地协同建图导航系统设计

4.1 总体设计

4.1 总体设计

• 总体设计是通过将无人机、无人船、传感器、控制算法等模块进行整合，实现空地协同建图导航系统。

4.2 多传感器融合建模实验

4.2.1 软硬件平台介绍

• 软硬件平台包括无人机、无人船、传感器、控制算法等。

4.2.2 水域场景建模实验

• 水域场景建模实验是通过无人机采集数据，使用多传感器融合算法进行场景建模。

4.3 无人船水域实验

4.3.1 仿真平台介绍

• 仿真平台包括VRX仿真环境、无人船、传感器、控制算法等。

4.3.2 无人船导航实验

• 无人船导航实验是通过无人船在仿真环境中进行导航，验证全局和局部路径规划算法的有效性。

5. 总结与展望

5.1 总结

5.1 总结

• 本文介绍了基于空地协同机器人的场景建模与自主导航技术研究及应用，通过多传感器融合实现精确的场景建模，通过全局和局部路径规划实现无人船的自主导航。

5.2 展望

5.2 展望

• 未来可以通过增加更多的传感器，如雷达、声纳等，提高场景建模的准确性和可靠性。
• 可以通过优化全局和局部路径规划算法，提高无人船的导航效率和安全性。
• 可以尝试将空地协同机器人的应用拓展到更多的领域，如环境监测、灾害救援等。

致谢

• 感谢我的导师杜轩对我的指导和帮助，感谢我的家人和朋友对我的支持和鼓励。

参考文献

• [1] 林韩熙等. 移动机器人路径规划算法的研究综述[J]. 计算机工程与应用, 2021.
• [2] 刘盛, 陈一彬, 戴丰绩, 柯正昊, 陈胜勇. 空地正交视角下的多机器人协同定位及融合建图[J]. 控制理论与应用, 2018, 35(12): 1779-1787.
• [3] 戴丰绩. 空地协同多模态自主导航方法[D]. 浙江工业大学, 2020.
• [4] 王晓燕, 吕金豆. 基于改进A~*势场法的机器人动态路径规划研究[J]. 制造业自动化, 2021, 43(01): 8387.
• [5] 黄鲁, 周非同. 基于路径优化 D~*Lite 算法的移动机器人路径规划[J]. 控制与决策, 2020, 35(04): 877884.
• [6] AJEIL FH, IBRAHEEM IK, AZAR AT, 等. Grid-Based Mobile Robot Path Planning Using Aging-Based Ant Colony Optimization Algorithm in Static and Dynamic Environments[J]. Sensors 2020; 20(7).
• [7] 王成, 任佳, 张育. 基于改进蚁群算法的无人船路径规划研究 [J]. 海南大学学报(自然科学版), 2021, 39(03): 242-250.
• [8] Zhang J, Chen X, Hu H, 等. Global path planning algorithm based on the IPSO algorithm for USVs[C]//2018 Chinese Control And Decision Conference (CCDC). IEEE, 2018.
• [9] 张琪, 田甜, 栾天宇, 张顗, 张可欣. 基于改进人工势场算法的无人船路径规划[J]. 舰船科学技术, 2022, 44(09): 63-68+78.
• [10] MISSURA M, BENNEWITZ M. Predictive Collision Avoidance for the Dynamic Window Approach[C]//International Conference on Robotics and Automation. 2019.
• [11] Li K, Li M, Hanebeck U D. Towards high-performance solid-state-LiDAR-inertial odometry and mapping[J]. IEEE Robotics and Automation Letters, 2021, 6(3): 5167-5174.
