基于数字图像量测技术的楔形桩竖向承载特性试验研究

1. 楔形桩竖向承载机理及试验研究概述

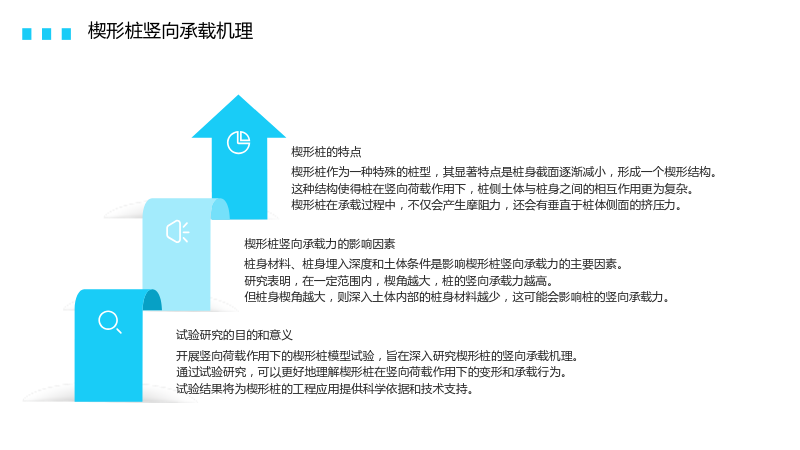

1.1 楔形桩竖向承载机理

1.1.1 楔形桩的特点

  • 楔形桩作为一种特殊的桩型,其显著特点是桩身截面逐渐减小,形成一个楔形结构。
  • 这种结构使得桩在竖向荷载作用下,桩侧土体与桩身之间的相互作用更为复杂。
  • 楔形桩在承载过程中,不仅会产生摩阻力,还会有垂直于桩体侧面的挤压力。

1.1.2 楔形桩竖向承载力的影响因素

  • 桩身材料、桩身埋入深度和土体条件是影响楔形桩竖向承载力的主要因素。
  • 研究表明,在一定范围内,楔角越大,桩的竖向承载力越高。
  • 但桩身楔角越大,则深入土体内部的桩身材料越少,这可能会影响桩的竖向承载力。

1.1.3 试验研究的目的和意义

  • 开展竖向荷载作用下的楔形桩模型试验,旨在深入研究楔形桩的竖向承载机理。
  • 通过试验研究,可以更好地理解楔形桩在竖向荷载作用下的变形和承载行为。
  • 试验结果将为楔形桩的工程应用提供科学依据和技术支持。

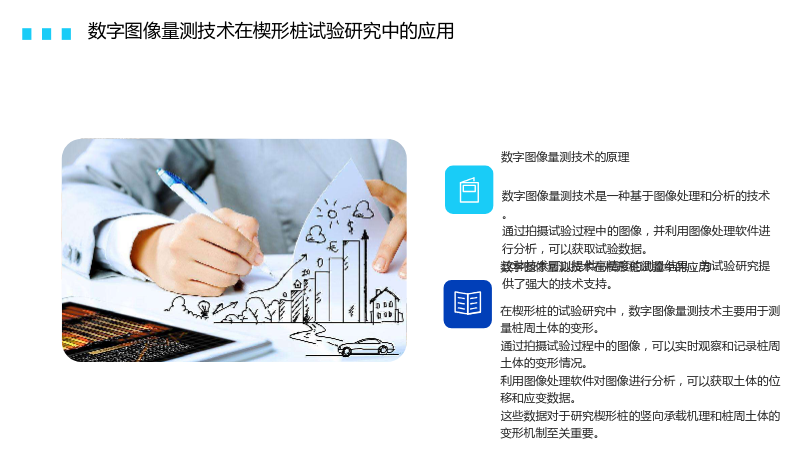

1.2 数字图像量测技术在楔形桩试验研究中的应用

1.2.1 数字图像量测技术的原理

  • 数字图像量测技术是一种基于图像处理和分析的技术。
  • 通过拍摄试验过程中的图像,并利用图像处理软件进行分析,可以获取试验数据。
  • 这种技术可以提供高精度的测量结果,为试验研究提供了强大的技术支持。

1.2.2 数字图像量测技术在楔形桩试验中的应用

  • 在楔形桩的试验研究中,数字图像量测技术主要用于测量桩周土体的变形。
  • 通过拍摄试验过程中的图像,可以实时观察和记录桩周土体的变形情况。
  • 利用图像处理软件对图像进行分析,可以获取土体的位移和应变数据。
  • 这些数据对于研究楔形桩的竖向承载机理和桩周土体的变形机制至关重要。

2. 试验方案设计与实施

2.1 试验目的和意义

2.1 试验目的和意义

  • 试验目的是通过在中密砂地基开展系列竖向受荷楔形桩室内模型试验,研究不同楔角对桩身承载特性的影响。
  • 通过试验研究,可以更深入地理解楔形桩在竖向荷载作用下的行为和机制。
  • 试验结果将为楔形桩的工程应用提供科学依据和技术支持。

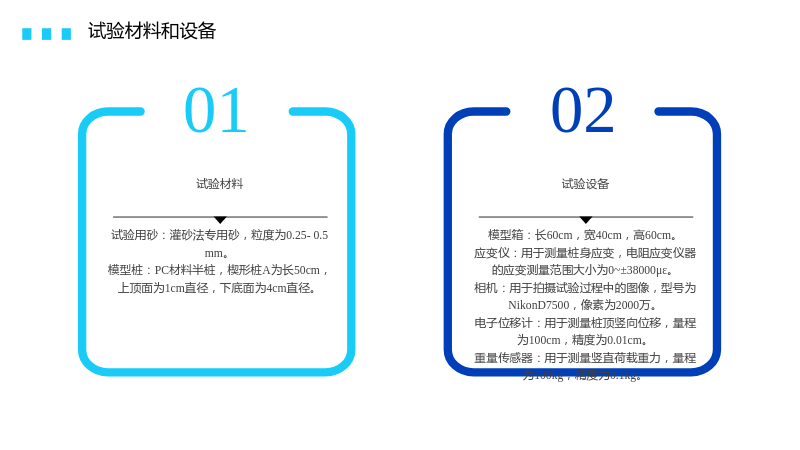

2.2 试验材料和设备

2.2.1 试验材料

  • 试验用砂:灌砂法专用砂,粒度为0.25-0.5mm。
  • 模型桩:PC材料半桩,楔形桩A为长50cm,上顶面为1cm直径,下底面为4cm直径。

2.2.2 试验设备

  • 模型箱:长60cm,宽40cm,高60cm。
  • 应变仪:用于测量桩身应变,电阻应变仪器的应变测量范围大小为0~±38000με。
  • 相机:用于拍摄试验过程中的图像,型号为NikonD7500,像素为2000万。
  • 电子位移计:用于测量桩顶竖向位移,量程为100cm,精度为0.01cm。
  • 重量传感器:用于测量竖直荷载重力,量程为100kg,精度为0.1kg。

2.3 试验步骤和分组

2.3.1 试验步骤

  • 模型试验采用单调静力加载,在模型桩上贴应变片并预热应变仪。
  • 按照密实度要求填砂,埋置模型桩,并连接力学传感器和位移计。
  • 通过滑轮增加砝码分级等量加载,每次加载稳定后进行拍照。
  • 整理试验数据,利用Excel和Origin软件进行数据处理和绘图。

2.3.2 试验分组

  • 试验共分为15组,每组包括不同楔角的楔形桩和等直径桩。
  • 每组试验在不同密实度下进行,以研究密实度对试验结果的影响。

3. 试验结果分析与讨论

3.1 试验数据处理与分析

3.1 试验数据处理与分析

  • 通过应变仪测得在竖向加载下不同深度处模型桩的应变,进而得到桩身轴力。
  • 利用材料力学公式计算不同深度处横截面应力和轴力。
  • 试验数据通过Excel整理后,利用Origin软件绘制荷载沉降曲线、轴力深度分布曲线等。

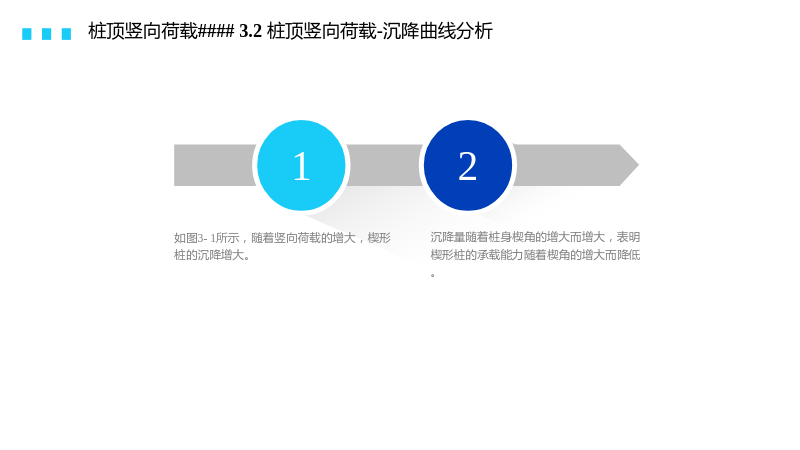

3.2 桩顶竖向荷载#### 3.2 桩顶竖向荷载-沉降曲线分析

  • 如图3-1所示,随着竖向荷载的增大,楔形桩的沉降增大。
  • 沉降量随着桩身楔角的增大而增大,表明楔形桩的承载能力随着楔角的增大而降低。

3.3 单位面积侧摩阻力#### 3.3 单位面积侧摩阻力-沉降曲线分析

  • 如图3-2所示,在中密砂下对楔形桩进行竖向加载,桩侧平均摩阻力随着沉降增大而增大。
  • 当沉降相同时,下底面直径为4cm的圆的模型桩所受到的单位面积的侧摩阻力最小,表明单位面积侧摩阻力随着桩身楔角的增大而增大。

3.4 轴力#### 3.4 轴力-深度分布曲线分析

  • 等截面模型桩轴力计算较为简单,直接带入公式计算即可。
  • 对于变截面楔形桩,需要重新计算截面面积,以得到准确的轴力值。
  • 轴力随着深度的增加而逐渐减小,反映了桩身轴力的分布特征。

3.5 数字图像处理与结果分析

3.5 数字图像处理与结果分析

  • 通过拍摄试验过程中的图像,利用图像处理软件对图像进行分析,可以获取土体的位移和应变数据。
  • 这些数据对于研究楔形桩的竖向承载机理和桩周土体的变形机制至关重要。
  • 通过数字图像处理,可以更直观地了解桩周土体的变形情况,为试验研究提供了丰富的信息。

4. 结论与展望

4.1 结论

4.1 结论

  • 楔形桩在竖向荷载作用下的沉降随着桩身楔角的增大而增大,表明楔形桩的承载能力随着楔角的增大而降低。
  • 单位面积侧摩阻力随着桩身楔角的增大而增大,反映了桩侧土体与桩身之间的相互作用。
  • 轴力随着深度的增加而逐渐减小,反映了桩身轴力的分布特征。
  • 数字图像处理技术为试验研究提供了丰富的信息,有助于深入研究楔形桩的竖向承载机理和桩周土体的变形机制。

4.2 展望

4.2 展望

  • 未来研究可以进一步探讨不同土体条件对楔形桩竖向承载特性的影响。
  • 可以开展更多的试验研究,以获得更全面和深入的理解。
  • 可以利用数值模拟方法,建立更准确的楔形桩竖向承载机理模型。
  • 可以研究楔形桩在实际工程中的应用,以验证和改进试验研究成果。
