6自由度关节机器人设计

1. 引言

1.1 背景

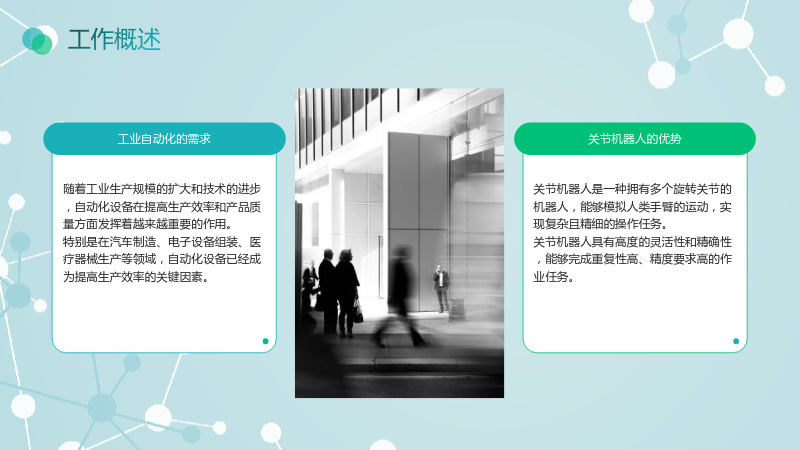

1.1.1 工业自动化的需求

• 随着工业生产规模的扩大和技术的进步，自动化设备在提高生产效率和产品质量方面发挥着越来越重要的作用。
• 特别是在汽车制造、电子设备组装、医疗器械生产等领域，自动化设备已经成为提高生产效率的关键因素。

1.1.2 关节机器人的优势

• 关节机器人是一种拥有多个旋转关节的机器人，能够模拟人类手臂的运动，实现复杂且精细的操作任务。
• 关节机器人具有高度的灵活性和精确性，能够完成重复性高、精度要求高的作业任务。

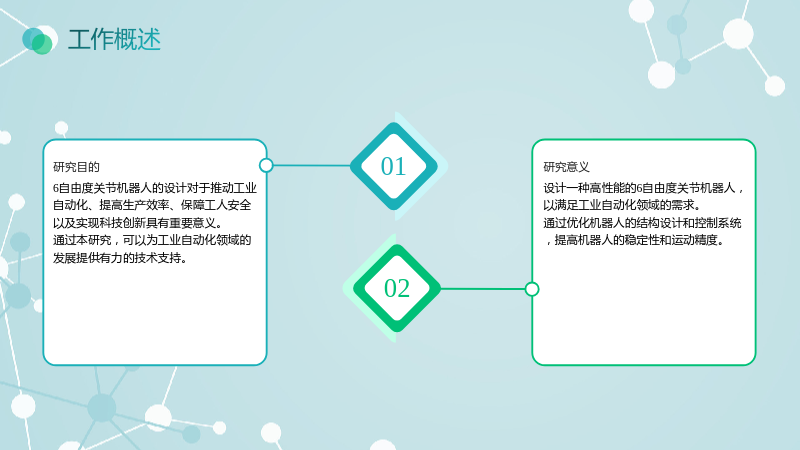

1.2 研究目的与意义

1.2.1 研究目的

• 设计一种高性能的6自由度关节机器人，以满足工业自动化领域的需求。
• 通过优化机器人的结构设计和控制系统，提高机器人的稳定性和运动精度。

1.2.2 研究意义

• 6自由度关节机器人的设计对于推动工业自动化、提高生产效率、保障工人安全以及实现科技创新具有重要意义。
• 通过本研究，可以为工业自动化领域的发展提供有力的技术支持。

2. 关节机器人总体方案设计

2.1 自由度分配

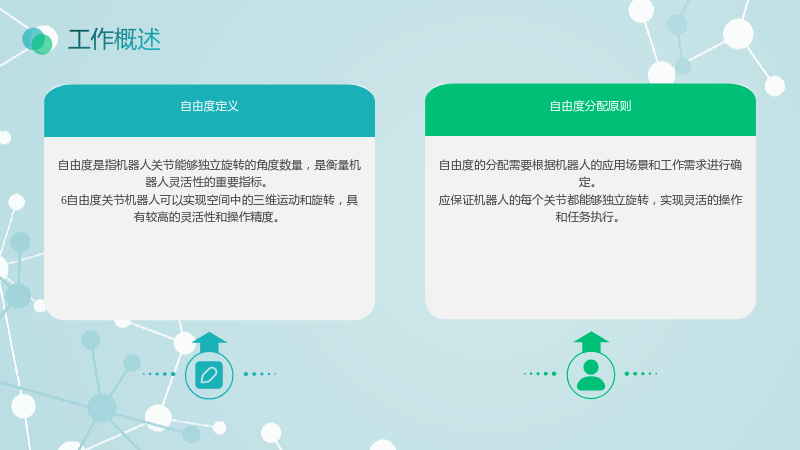

2.1.1 自由度定义

• 自由度是指机器人关节能够独立旋转的角度数量，是衡量机器人灵活性的重要指标。
• 6自由度关节机器人可以实现空间中的三维运动和旋转，具有较高的灵活性和操作精度。

2.1.2 自由度分配原则

• 自由度的分配需要根据机器人的应用场景和工作需求进行确定。
• 应保证机器人的每个关节都能够独立旋转，实现灵活的操作和任务执行。

2.2 总体结构设计

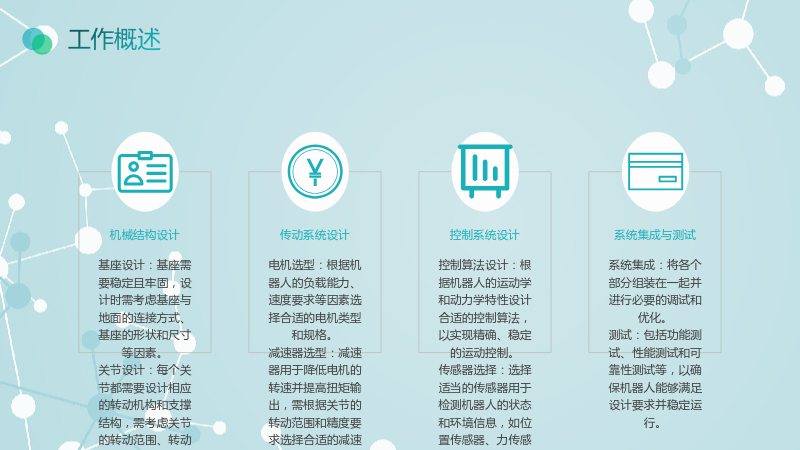

2.2.1 机械结构设计

• 基座设计：基座需要稳定且牢固，设计时需考虑基座与地面的连接方式、基座的形状和尺寸等因素。
• 关节设计：每个关节都需要设计相应的转动机构和支撑结构，需考虑关节的转动范围、转动精度、承载能力等因素。
• 连杆设计：连杆是连接各个关节的部件，需要设计合适的形状和尺寸以确保机器人整体结构的稳定性和运动灵活性。
• 末端执行器设计：末端执行器是机器人用于完成具体任务的部件，需根据任务需求选择合适的末端执行器类型，并设计其与机器人本体的连接方式。

2.2.2 传动系统设计

• 电机选型：根据机器人的负载能力、速度要求等因素选择合适的电机类型和规格。
• 减速器选型：减速器用于降低电机的转速并提高扭矩输出，需根据关节的转动范围和精度要求选择合适的减速器类型和规格。
• 传动装置设计：传动装置包括齿轮、链条、皮带等，需根据传动比、传动效率等因素选择合适的传动装置类型和参数。

2.2.3 控制系统设计

• 控制算法设计：根据机器人的运动学和动力学特性设计合适的控制算法，以实现精确、稳定的运动控制。
• 传感器选择：选择适当的传感器用于检测机器人的状态和环境信息，如位置传感器、力传感器等。
• 控制硬件选型：根据控制算法和传感器需求选择合适的控制硬件，如控制器、驱动器、电源等。

2.2.4 系统集成与测试

• 系统集成：将各个部分组装在一起并进行必要的调试和优化。
• 测试：包括功能测试、性能测试和可靠性测试等，以确保机器人能够满足设计要求并稳定运行。

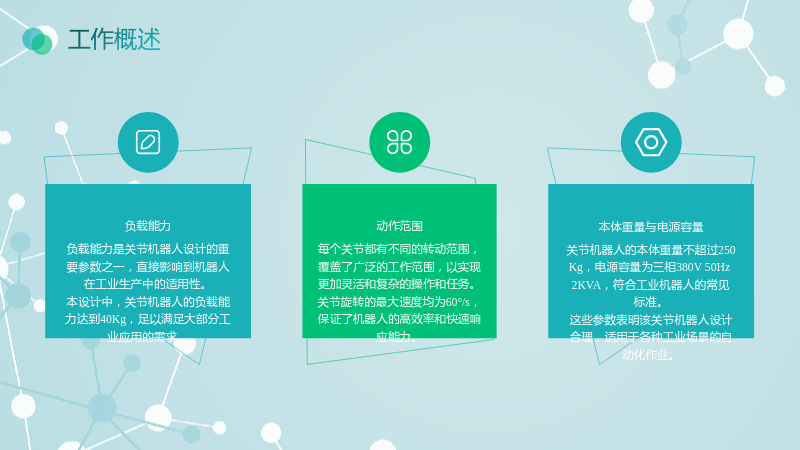

2.3 运动参数设计

2.3.1 负载能力

• 负载能力是关节机器人设计的重要参数之一，直接影响到机器人在工业生产中的适用性。
• 本设计中，关节机器人的负载能力达到40Kg，足以满足大部分工业应用的需求。

2.3.2 动作范围

• 每个关节都有不同的转动范围，覆盖了广泛的工作范围，以实现更加灵活和复杂的操作和任务。
• 关节旋转的最大速度均为60°/s，保证了机器人的高效率和快速响应能力。

2.3.3 本体重量与电源容量

• 关节机器人的本体重量不超过250Kg，电源容量为三相380V 50Hz 2KVA，符合工业机器人的常见标准。
• 这些参数表明该关节机器人设计合理，适用于各种工业场景的自动化作业。

3. 基座设计

3.1 概述

3.1.1 稳定性要求

• 基座必须能够承受机器人的全部重量，并在各种工作条件下保持稳定。
• 基座的结构设计需要考虑其材料、形状和尺寸等因素，以确保其具有足够的强度和刚度。

3.1.2 连接方式

• 基座需要与地面或其他支撑结构进行可靠的连接。
• 常见的连接方式包括螺栓连接、焊接等，设计时需要考虑连接方式的可靠性和稳定性，以及安装和维护的便利性。

3.1.3 布局与尺寸

• 基座的布局和尺寸需要根据机器人的整体结构和任务需求进行确定。
• 例如，如果机器人需要在狭小的工作空间内进行操作，那么基座的设计就需要尽可能紧凑；如果机器人需要承载较大的负载，那么基座就需要具有足够的承载能力和稳定性。

3.2 基座结构选型

3.2.1 承载能力和稳定性

• 基座的首要任务是支撑整个机器人的重量，并保持稳定。
• 选型时需要考虑基座材料的强度、刚度和稳定性，以确保其能够承受机器人运动过程中产生的各种力和力矩。

3.2.2 形状和尺寸

• 基座的形状和尺寸应根据机器人的整体结构和工作环境进行确定。
• 例如，如果机器人需要在狭小的工作空间内进行操作，那么基座就需要设计得紧凑一些；如果机器人需要更大的工作范围，那么基座就需要相应地设计得更大一些。

3.2.3 减震降噪

• 机器人在运行过程中可能会产生振动和噪声，这会对设备的运行精度和周围环境造成影响。
• 因此，基座结构设计应该充分考虑到减震降噪因素，采用合适的减震材料和结构设计。

4. 肩部关节设计

4.1 肩部关节概述

4.1 肩部关节概述

• 肩部关节是6自由度关节机器人灵活性的关键部分，需要考虑到其运动范围、运动精度以及承载能力等关键因素。

4.2 肩部关节机构选型

4.2 肩部关节机构选型

• 肩部关节机构选型时需要考虑机构的运动范围、运动精度、承载能力等因素。
• 常见的肩部关节机构包括旋转关节、直线关节等，根据具体的工作需求和应用场景进行选择。

4.3 轴的设计与校核

4.3.1 轴的结构设计

• 轴的结构设计需要考虑轴的材料、形状和尺寸等因素，以确保其具有足够的强度和刚度。
• 轴的设计还需要考虑到与传动机构的连接方式，确保其能够有效地传递动力和扭矩。

4.3.2 轴上零件的选择与校核

• 轴上零件的选择需要考虑零件的材料、形状和尺寸等因素，以确保其具有足够的强度和刚度。
• 零件的选择还需要考虑到与轴的连接方式，确保其能够有效地传递动力和扭矩。

4.4 联轴器的选择与校核

4.4.1 选择联轴器的类型

• 联轴器用于连接轴和传动机构，根据轴和传动机构的尺寸、形状和连接方式进行选择。
• 常见的联轴器类型包括刚性联轴器、弹性联轴器等，根据具体的工作需求和应用场景进行选择。

4.4.2 联轴器的计算扭矩

• 联轴器的计算扭矩需要根据轴和传动机构的扭矩需求进行计算，以确保联轴器能够有效地传递动力和扭矩。
• 计算扭矩时需要考虑到机器人的负载能力、速度要求等因素，以确保联轴器能够满足机器人的运动需求。

5. 关节控制系统设计

5.1 控制系统概述

5.1 控制系统概述

• 控制系统是6自由度关节机器人的大脑，负责接收任务指令并控制机器人的运动。
• 控制系统的设计需要考虑控制算法的选择、传感器的需求、控制硬件的选择等因素。

5.2 关节传感器选择

5.2 关节传感器选择

• 关节传感器用于检测机器人的状态和环境信息，如位置传感器、力传感器等。
• 传感器的选择需要根据机器人的应用场景和工作需求进行确定，以确保传感器能够满足机器人的运动控制需求。

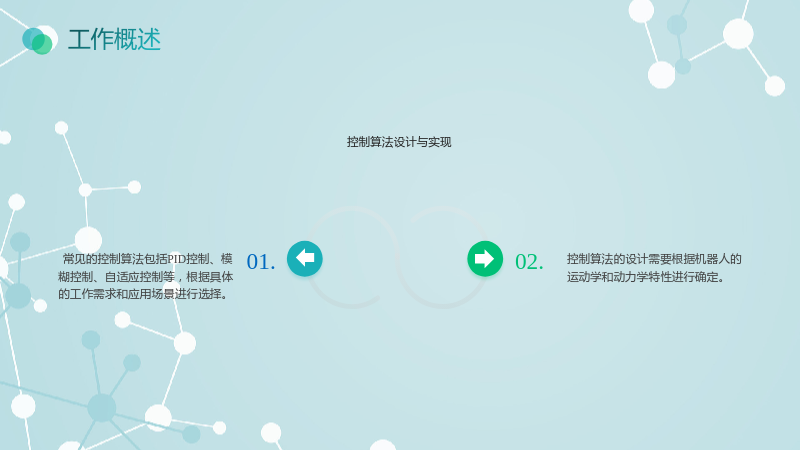

5.3 控制算法设计与实现

5.3 控制算法设计与实现

• 控制算法的设计需要根据机器人的运动学和动力学特性进行确定。
• 常见的控制算法包括PID控制、模糊控制、自适应控制等，根据具体的工作需求和应用场景进行选择。

6. 结论与展望

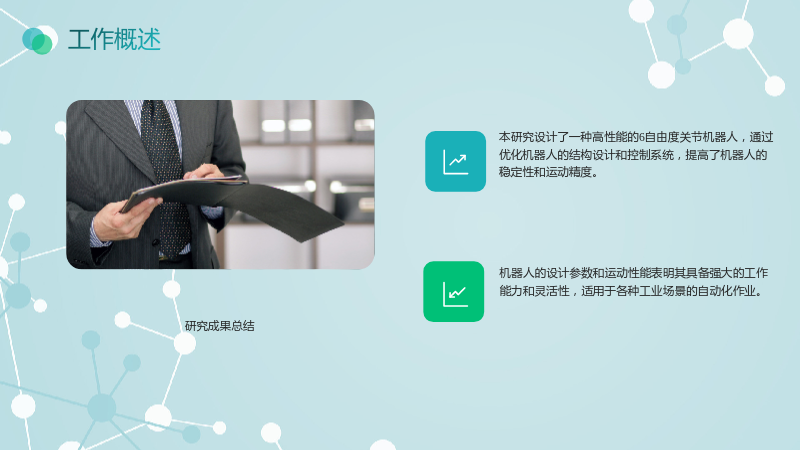

6.1 研究成果总结

6.1 研究成果总结

• 本研究设计了一种高性能的6自由度关节机器人，通过优化机器人的结构设计和控制系统，提高了机器人的稳定性和运动精度。
• 机器人的设计参数和运动性能表明其具备强大的工作能力和灵活性，适用于各种工业场景的自动化作业。

6.2 存在问题与展望

6.2 存在问题与展望

• 尽管本研究取得了一定的成果，但在运动范围和速度、负载能力和稳定性等方面仍存在一些问题需要解决。
• 未来的研究可以进一步优化机器人的结构设计和控制系统，提高机器人的运动范围和速度，增强其负载能力和稳定性。

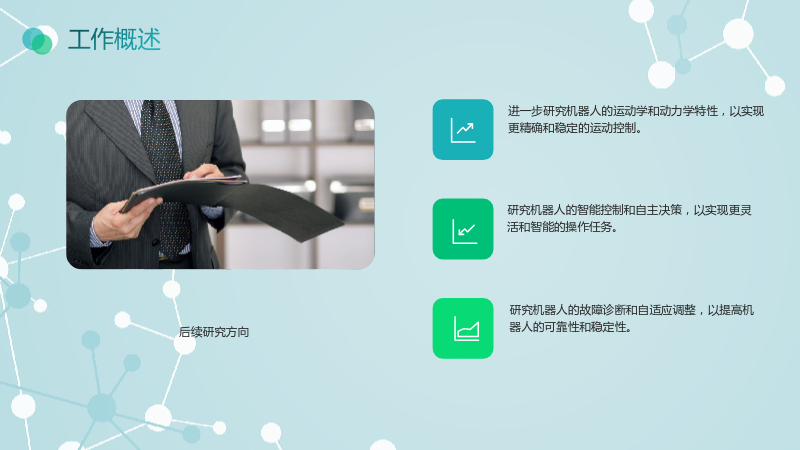

6.3 后续研究方向

6.3 后续研究方向

• 进一步研究机器人的运动学和动力学特性，以实现更精确和稳定的运动控制。
• 研究机器人的智能控制和自主决策，以实现更灵活和智能的操作任务。
• 研究机器人的故障诊断和自适应调整，以提高机器人的可靠性和稳定性。

参考文献

• [1] 周斌斌, 周苏, 王赟等. 智能机器人技术与应用[M]. 中国铁道出版社, 2022.
• [2] 赵杰, 李剑, 臧希喆. 智能机器人技术[M]. 机械工业出版社, 2020.
• [3] 赵赢, 王志杰, 李本旺等. 机器人核心零部件技术现状及趋势综述[J]. 机床与液压, 2024.
• [4] 王德生. 世界智能机器人产业发展动态[J]. 竞争情报, 2024.
• [5] 岳建设, 段好运. 工业机器人在机械制造自动化产线上的应用[J]. 内燃机与配件, 2024.
• [6] 翟彬梁, 王加泽, 汪鹏宇等. 多自由度关节型机器人的结构设计[J]. 微特电机, 2023.
• [7] 丁云鹏, 朱学军, 孙绪强等. 关节型机器人运动学仿真及控制系统设计[J]. 控制工程, 2021.
• [8] 周霏, 陈富林, 杨杏等. 四自由度关节机器人控制系统的设计[J]. 机电一体化, 2014.
• [9] 周伟. 通用关节型机器人舵机控制系统的研究与设计[J]. 计算机光盘软件与应用, 2014.
• [10] 余任冲. 工业机器人应用案例入门[M]. 电子工业出版社, 2015.
• [11] 郭彤颖, 安冬. 机器人学及其智能控制[M]. 人民邮电出版社, 2014.
