基于STM32的测距系统的设计
1. 测距系统概述
1.1 测距技术的发展
1.1.1 传统测距技术的局限性
- 传统测距技术，如钢尺、卷尺等，受限于物理特性，存在精度低、易腐蚀、不易保存等缺点。
- 电磁波测距、激光测距等虽然精度较高，但成本较高，且在复杂环境下容易受到干扰。
1.1.2 超声波测距的优势
- 超声波测距技术以其非接触、高精度、低成本等优势，在工业自动化、机器人导航等领域得到了广泛应用。
- 超声波测距系统主要由超声波发射器、接收器、控制单元和显示单元等组成，通过测量超声波在介质中的传播时间和反射时间来计算距离。
1.2 STM32单片机的优势

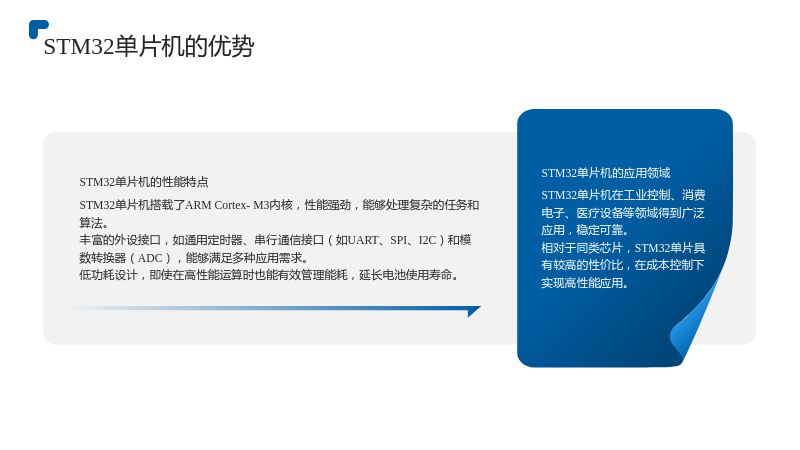

1.2.1 STM32单片机的性能特点
- STM32单片机搭载了ARM Cortex-M3内核，性能强劲，能够处理复杂的任务和算法。
- 丰富的外设接口，如通用定时器、串行通信接口（如UART、SPI、I2C）和模数转换器（ADC），能够满足多种应用需求。
- 低功耗设计，即使在高性能运算时也能有效管理能耗，延长电池使用寿命。
1.2.2 STM32单片机的应用领域
- STM32单片机在工业控制、消费电子、医疗设备等领域得到广泛应用，稳定可靠。
- 相对于同类芯片，STM32单片具有较高的性价比，在成本控制下实现高性能应用。
2. 超声波测距系统的设计
2.1 系统硬件设计
2.1.1 超声波传感器模块
- 采用HC-SR04超声波传感器，具有高精度、低成本、易于集成等优点。
- 传感器内置发射器和接收器，能够发射超声波信号并接收反射信号。
2.1.2 控制单元设计
- 选择STM32F103C8T6单片机作为核心控制单元，具有强大的处理能力和丰富的外设接口。
- 利用STM32的定时器功能，精确测量超声波的发射和接收时间，从而计算出距离。
2.1.3 显示单元设计
- 采用LCD显示屏，能够实时显示测量结果，便于用户观察和操作。
- 利用STM32的I2C接口与LCD显示屏进行通信，实现数据显示。
2.2 系统软件设计
2.2.1 软件开发环境
- 采用Keil uVision5作为软件开发环境，具有丰富的库函数和强大的调试功能。
- 利用Keil uVision5编写STM32的程序代码，实现超声波测距系统的功能。
2.2.2 系统主程序设计
- 编写主程序，实现系统的初始化、超声波的发射和接收、距离的计算和显示等功能。
- 主程序采用模块化设计，便于代码的维护和扩展。
2.2.3 超声波模块程序设计
- 编写超声波发射和接收程序，实现超声波信号的发送和接收。
- 利用STM32的定时器中断，精确测量超声波的发射和接收时间。
2.2.4 距离计算子程序
- 编写距离计算子程序，根据超声波的传播速度和发射接收时间，计算出被测物体与传感器之间的距离。
- 距离计算子程序采用浮点数运算，提高计算精度。
3. 系统测试与分析
3.1 硬件调试
3.1.1 硬件环境搭建
- 搭建硬件环境，包括超声波传感器、STM32单片机、LCD显示屏等。
- 进行电路焊接和调试，确保硬件电路的正确性和稳定性。
3.1.2 硬件电路调试
- 利用万用表等仪器，检测电路的电压、电流等参数，确保电路的正常工作。
- 进行硬件联调，验证各个模块之间的通信和协作是否正常。
3.2 软件调试

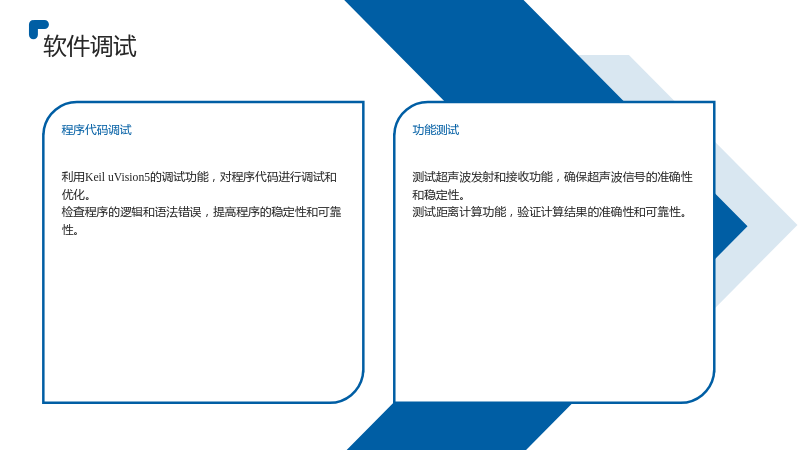

3.2.1 程序代码调试
- 利用Keil uVision5的调试功能，对程序代码进行调试和优化。
- 检查程序的逻辑和语法错误，提高程序的稳定性和可靠性。
3.2.2 功能测试
- 测试超声波发射和接收功能，确保超声波信号的准确性和稳定性。
- 测试距离计算功能，验证计算结果的准确性和可靠性。
3.3 测量结果分析
3.3.1 测试条件
- 在不同的环境条件下进行测试，包括不同的温度、湿度、噪声等。
- 测试不同距离下的测量结果，验证系统的测量范围和精度。
3.3.2 结果分析
- 分析测量结果，评估系统的测量精度、稳定性和实时性。
- 针对测量误差，分析原因，提出改进措施，优化系统性能。
4. 结论与展望
4.1 结论
4.1 结论
- 基于STM32的超声波测距系统设计成功，实现了高精度、低成本、易于集成的测距功能。
- 系统经过测试和验证，具有良好的测量精度、稳定性和实时性，适用于多种场合的测距需求。
- 采用STM32单片机作为核心控制单元，具有强大的处理能力和丰富的外设接口，为测距系统的设计提供了灵活性和可扩展性。

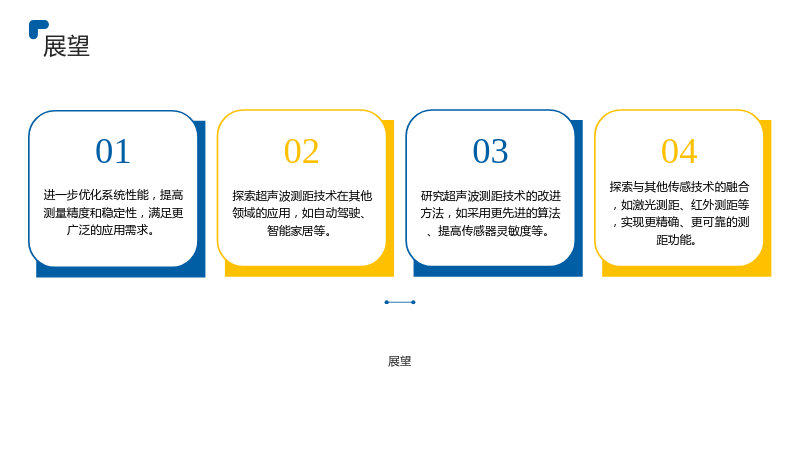

4.2 展望
4.2 展望
- 进一步优化系统性能，提高测量精度和稳定性，满足更广泛的应用需求。
- 探索超声波测距技术在其他领域的应用，如自动驾驶、智能家居等。
- 研究超声波测距技术的改进方法，如采用更先进的算法、提高传感器灵敏度等。
- 探索与其他传感技术的融合，如激光测距、红外测距等，实现更精确、更可靠的测距功能。
