自动物料分拣机械臂设计

1. 绪论

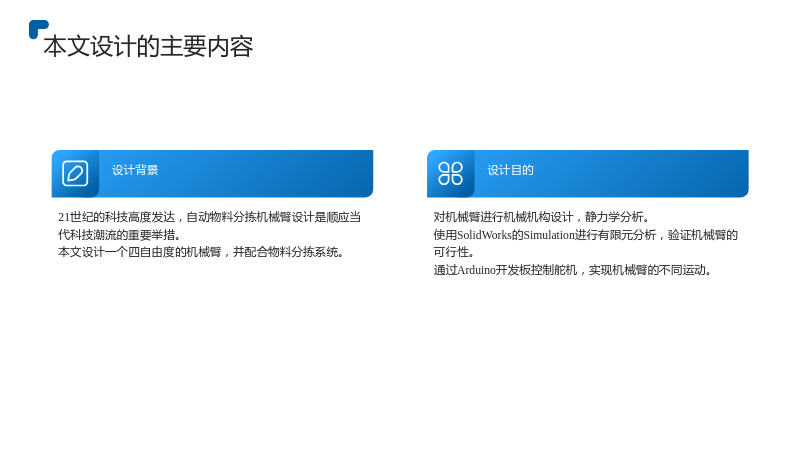

1.1 本文设计的主要内容

1.1.1 设计背景

• 21世纪的科技高度发达，自动物料分拣机械臂设计是顺应当代科技潮流的重要举措。
• 本文设计一个四自由度的机械臂，并配合物料分拣系统。

1.1.2 设计目的

• 对机械臂进行机械机构设计，静力学分析。
• 使用SolidWorks的Simulation进行有限元分析，验证机械臂的可行性。
• 通过Arduino开发板控制舵机，实现机械臂的不同运动。

2. 机械臂本体的设计

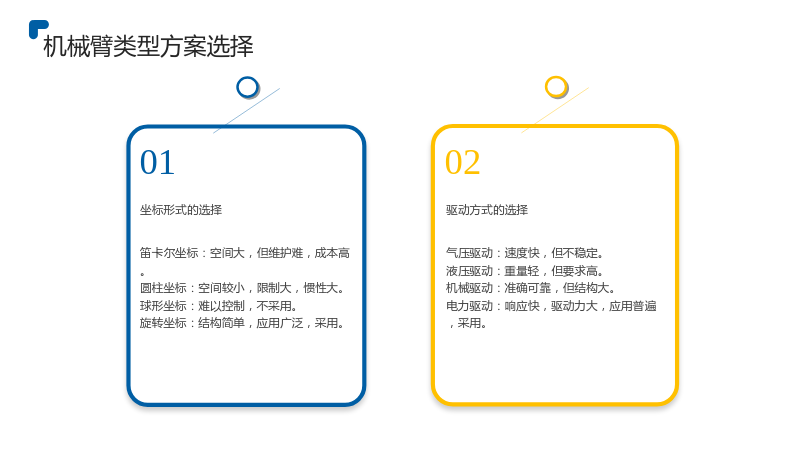

2.1 机械臂类型方案选择

2.1.1 坐标形式的选择

• 笛卡尔坐标：空间大，但维护难，成本高。
• 圆柱坐标：空间较小，限制大，惯性大。
• 球形坐标：难以控制，不采用。
• 旋转坐标：结构简单，应用广泛，采用。

2.1.2 驱动方式的选择

• 气压驱动：速度快，但不稳定。
• 液压驱动：重量轻，但要求高。
• 机械驱动：准确可靠，但结构大。
• 电力驱动：响应快，驱动力大，应用普遍，采用。

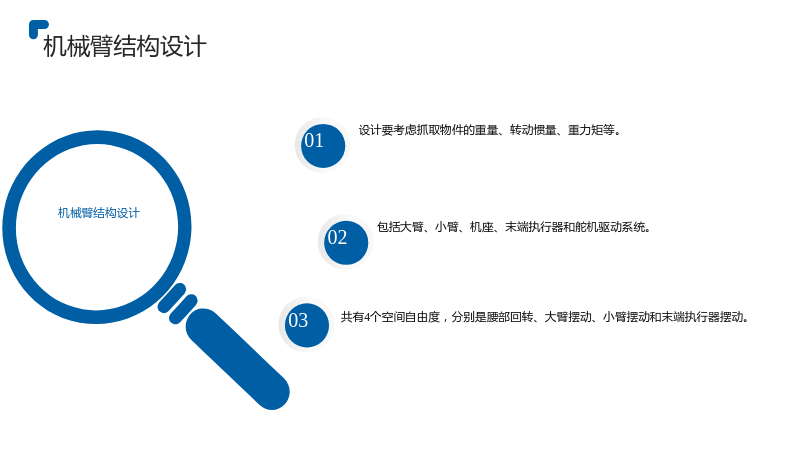

2.2 机械臂结构设计

2.2 机械臂结构设计

• 设计要考虑抓取物件的重量、转动惯量、重力矩等。
• 包括大臂、小臂、机座、末端执行器和舵机驱动系统。
• 共有4个空间自由度，分别是腰部回转、大臂摆动、小臂摆动和末端执行器摆动。

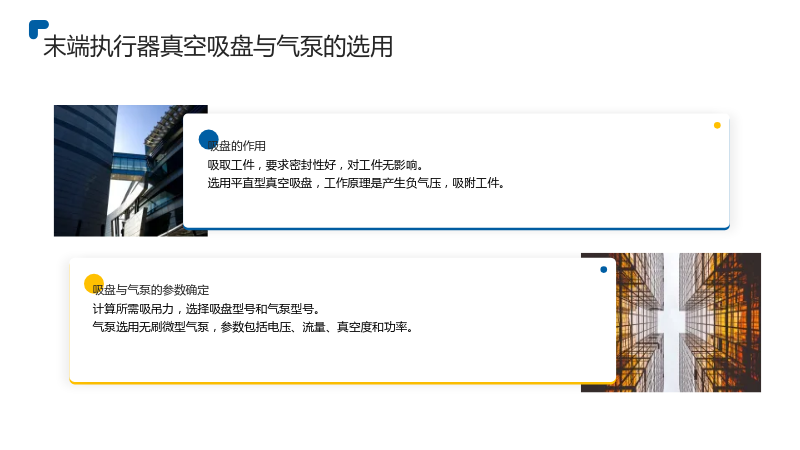

2.3 末端执行器真空吸盘与气泵的选用

2.3.1 吸盘的作用

• 吸取工件，要求密封性好，对工件无影响。
• 选用平直型真空吸盘，工作原理是产生负气压，吸附工件。

2.3.2 吸盘与气泵的参数确定

• 计算所需吸吊力，选择吸盘型号和气泵型号。
• 气泵选用无刷微型气泵，参数包括电压、流量、真空度和功率。

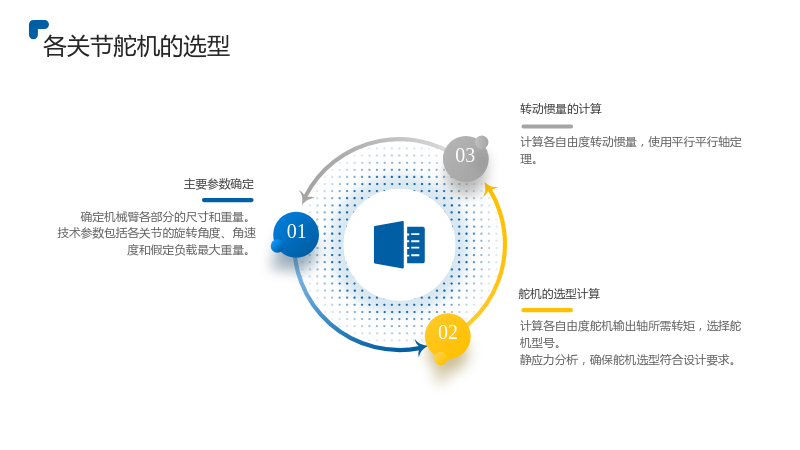

2.4 各关节舵机的选型

2.4.1 主要参数确定

• 确定机械臂各部分的尺寸和重量。
• 技术参数包括各关节的旋转角度、角速度和假定负载最大重量。

2.4.2 转动惯量的计算

• 计算各自由度转动惯量，使用平行平行轴定理。

2.4.3 舵机的选型计算

• 计算各自由度舵机输出轴所需转矩，选择舵机型号。
• 静应力分析，确保舵机选型符合设计要求。

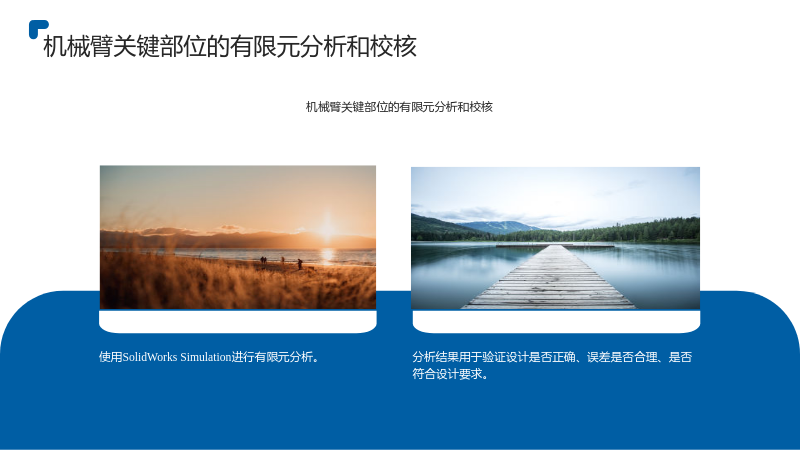

2.5 机械臂关键部位的有限元分析和校核

2.5 机械臂关键部位的有限元分析和校核

• 使用SolidWorks Simulation进行有限元分析。
• 分析结果用于验证设计是否正确、误差是否合理、是否符合设计要求。

3. 机械臂控制系统的设计

3.1 Arduino开发板介绍

3.1 Arduino开发板介绍

• Arduino开发板是一个开源电子原型平台。
• 包括硬件和软件，用于控制和监测传感器和执行器。

3.2 基于Arduino控制舵机的原理

3.2 基于Arduino控制舵机的原理

• Arduino通过信号线发送一系列脉冲，改变脉冲宽度来控制舵机旋转角度。
• 脉冲宽度决定舵机的旋转速度和方向。

3.3 Arduino控制程序的设计

3.3 Arduino控制程序的设计

• 编写程序控制舵机转动，完成机械臂的分拣动作。

4. 基于Proteus的仿真测试

4.1 Proteus电气原理图的建立

4.1 Proteus电气原理图的建立

• 使用Proteus软件建立电气原理图。

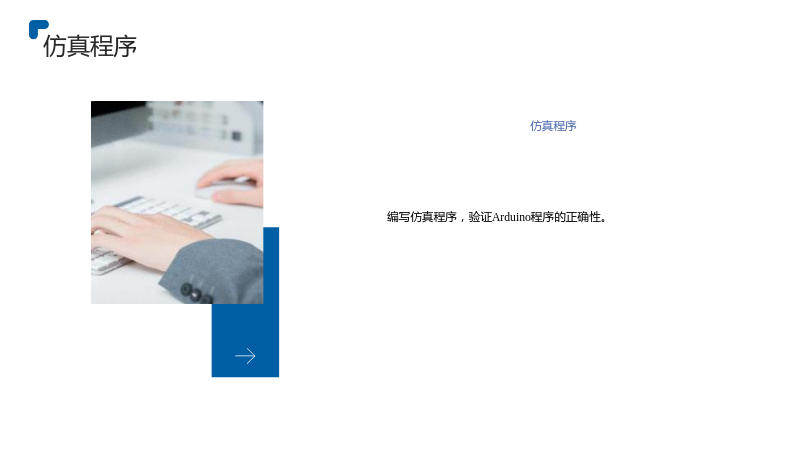

4.2 仿真程序

4.2 仿真程序

• 编写仿真程序，验证Arduino程序的正确性。

4.3 Proteus仿真结果分析

4.3 Proteus仿真结果分析

• 分析仿真结果，确保Arduino程序的准确性。

5. 总结不足与展望

• 总结设计过程中的问题和不足。
• 展望未来设计的发展方向和改进空间。 """
