汽车轮毂轴管盲孔自动识别装置设计

1. 绪论

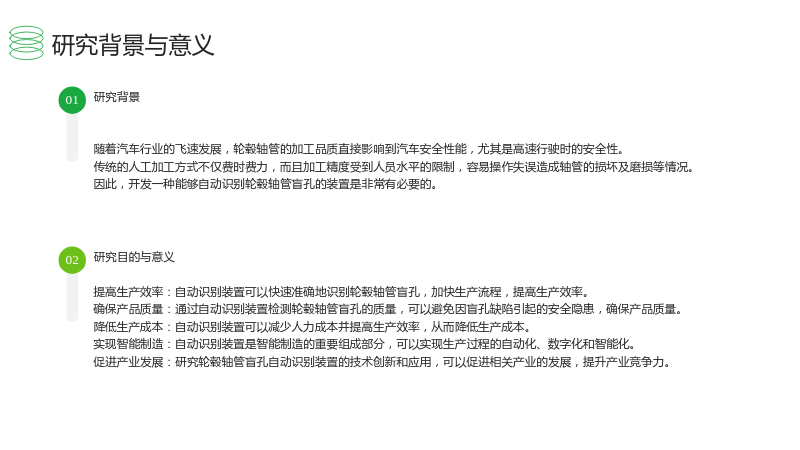

1.1 研究背景与意义

1.1.1 研究背景

• 随着汽车行业的飞速发展，轮毂轴管的加工品质直接影响到汽车安全性能，尤其是高速行驶时的安全性。
• 传统的人工加工方式不仅费时费力，而且加工精度受到人员水平的限制，容易操作失误造成轴管的损坏及磨损等情况。
• 因此，开发一种能够自动识别轮毂轴管盲孔的装置是非常有必要的。

1.1.2 研究目的与意义

• 提高生产效率：自动识别装置可以快速准确地识别轮毂轴管盲孔，加快生产流程，提高生产效率。
• 确保产品质量：通过自动识别装置检测轮毂轴管盲孔的质量，可以避免因盲孔缺陷引起的安全隐患，确保产品质量。
• 降低生产成本：自动识别装置可以减少人力成本并提高生产效率，从而降低生产成本。
• 实现智能制造：自动识别装置是智能制造的重要组成部分，可以实现生产过程的自动化、数字化和智能化。
• 促进产业发展：研究轮毂轴管盲孔自动识别装置的技术创新和应用，可以促进相关产业的发展，提升产业竞争力。

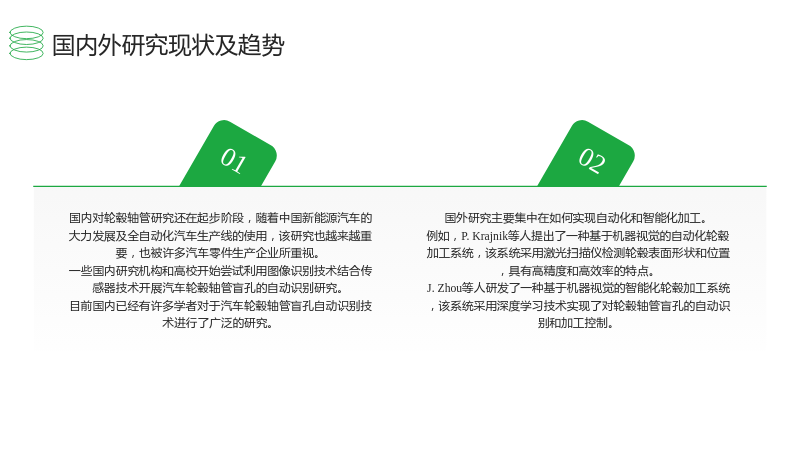

1.2 国内外研究现状及趋势

1.2.1 国内研究现状

• 国内对轮毂轴管研究还在起步阶段，随着中国新能源汽车的大力发展及全自动化汽车生产线的使用，该研究也越来越重要，也被许多汽车零件生产企业所重视。
• 一些国内研究机构和高校开始尝试利用图像识别技术结合传感器技术开展汽车轮毂轴管盲孔的自动识别研究。
• 目前国内已经有许多学者对于汽车轮毂轴管盲孔自动识别技术进行了广泛的研究。

1.2.2 国外研究现状

• 国外研究主要集中在如何实现自动化和智能化加工。
• 例如，P. Krajnik等人提出了一种基于机器视觉的自动化轮毂加工系统，该系统采用激光扫描仪检测轮毂表面形状和位置，具有高精度和高效率的特点。
• J. Zhou等人研发了一种基于机器视觉的智能化轮毂加工系统，该系统采用深度学习技术实现了对轮毂轴管盲孔的自动识别和加工控制。

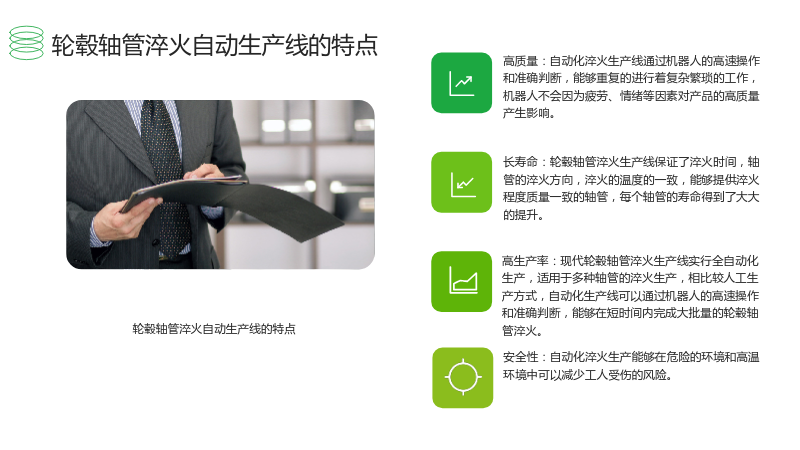

1.3 轮毂轴管淬火自动生产线的特点

1.3 轮毂轴管淬火自动生产线的特点

• 高质量：自动化淬火生产线通过机器人的高速操作和准确判断，能够重复的进行着复杂繁琐的工作，机器人不会因为疲劳、情绪等因素对产品的高质量产生影响。
• 长寿命：轮毂轴管淬火生产线保证了淬火时间，轴管的淬火方向，淬火的温度的一致，能够提供淬火程度质量一致的轴管，每个轴管的寿命得到了大大的提升。
• 高生产率：现代轮毂轴管淬火生产线实行全自动化生产，适用于多种轴管的淬火生产，相比较人工生产方式，自动化生产线可以通过机器人的高速操作和准确判断，能够在短时间内完成大批量的轮毂轴管淬火。
• 安全性：自动化淬火生产能够在危险的环境和高温环境中可以减少工人受伤的风险。

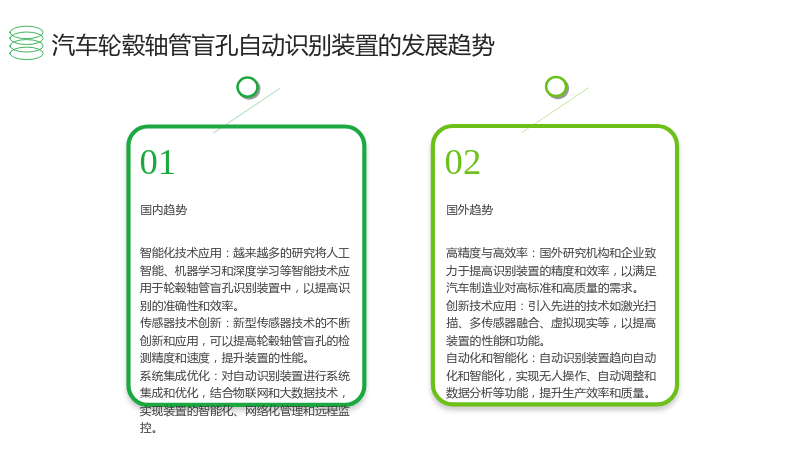

1.4 汽车轮毂轴管盲孔自动识别装置的发展趋势

1.4.1 国内趋势

• 智能化技术应用：越来越多的研究将人工智能、机器学习和深度学习等智能技术应用于轮毂轴管盲孔识别装置中，以提高识别的准确性和效率。
• 传感器技术创新：新型传感器技术的不断创新和应用，可以提高轮毂轴管盲孔的检测精度和速度，提升装置的性能。
• 系统集成优化：对自动识别装置进行系统集成和优化，结合物联网和大数据技术，实现装置的智能化、网络化管理和远程监控。

1.4.2 国外趋势

• 高精度与高效率：国外研究机构和企业致力于提高识别装置的精度和效率，以满足汽车制造业对高标准和高质量的需求。
• 创新技术应用：引入先进的技术如激光扫描、多传感器融合、虚拟现实等，以提高装置的性能和功能。
• 自动化和智能化：自动识别装置趋向自动化和智能化，实现无人操作、自动调整和数据分析等功能，提升生产效率和质量。

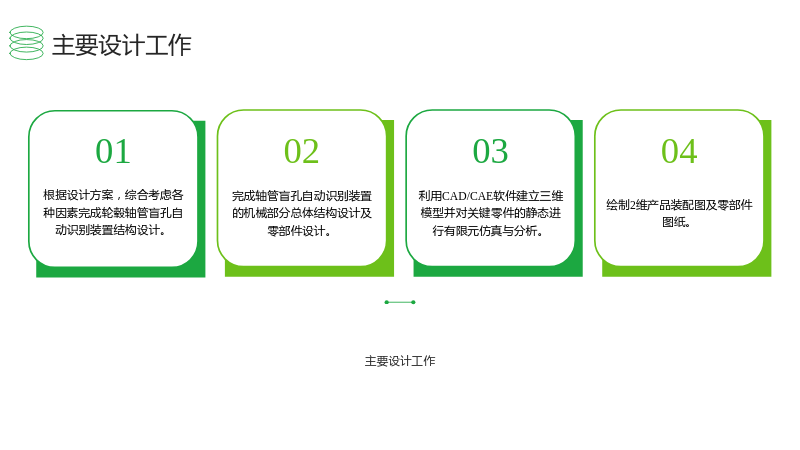

1.5 主要设计工作

1.5 主要设计工作

• 根据设计方案，综合考虑各种因素完成轮毂轴管盲孔自动识别装置结构设计。
• 完成轴管盲孔自动识别装置的机械部分总体结构设计及零部件设计。
• 利用CAD/CAE软件建立三维模型并对关键零件的静态进行有限元仿真与分析。
• 绘制2维产品装配图及零部件图纸。

2. 设计方案及其研究方法

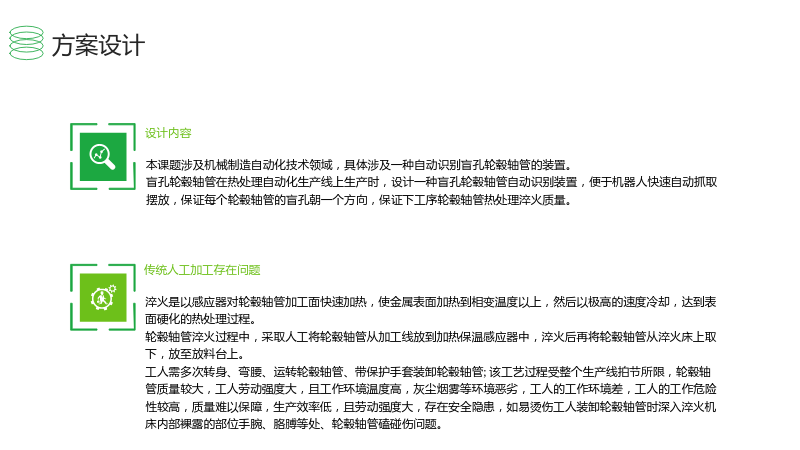

2.1 方案设计

2.1.1 设计内容

• 本课题涉及机械制造自动化技术领域，具体涉及一种自动识别盲孔轮毂轴管的装置。
• 盲孔轮毂轴管在热处理自动化生产线上生产时，设计一种盲孔轮毂轴管自动识别装置，便于机器人快速自动抓取摆放，保证每个轮毂轴管的盲孔朝一个方向，保证下工序轮毂轴管热处理淬火质量。

2.1.2 传统人工加工存在问题

• 淬火是以感应器对轮毂轴管加工面快速加热，使金属表面加热到相变温度以上，然后以极高的速度冷却，达到表面硬化的热处理过程。
• 轮毂轴管淬火过程中，采取人工将轮毂轴管从加工线放到加热保温感应器中，淬火后再将轮毂轴管从淬火床上取下，放至放料台上。
• 工人需多次转身、弯腰、运转轮毂轴管、带保护手套装卸轮毂轴管; 该工艺过程受整个生产线拍节所限，轮毂轴管质量较大，工人劳动强度大，且工作环境温度高，灰尘烟雾等环境恶劣，工人的工作环境差，工人的工作危险性较高，质量难以保障，生产效率低，且劳动强度大，存在安全隐患，如易烫伤工人装卸轮毂轴管时深入淬火机床内部裸露的部位手腕、胳膊等处、轮毂轴管磕碰伤问题。

2.2 方案设计及优缺点

2.2.1 设计方案一

• 主要由控制系统、运行执行结构、电源系统、压力传感器等部分组成，采用工业PLC作为主控制器，集成了传感器、伺服系统等技术设计一种汽车轮毂轴管盲孔自动识别装置。
• 通过收集部分、方向转动部分及控制部分、传感器感应部分相互配合完成轴管的方向识别工作，以便于机器手的抓取。

2.2.2 设计方案二

• 采用视觉系统识别装置，技术成熟、灵活性高、实时反馈。

2.2.3 设计方案三

• 采用激光扫描的识别装置，识别准确、适应性高、集成度高。

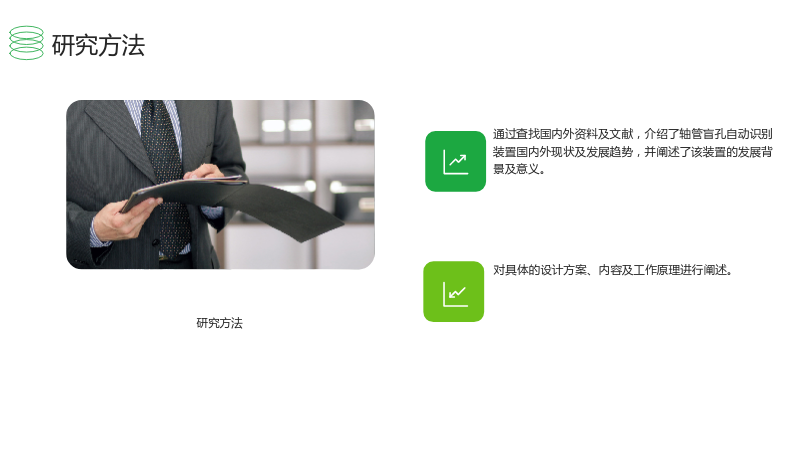

2.3 研究方法

2.3 研究方法

• 通过查找国内外资料及文献，介绍了轴管盲孔自动识别装置国内外现状及发展趋势，并阐述了该装置的发展背景及意义。
• 对具体的设计方案、内容及工作原理进行阐述。
