乘用车制动系统设计

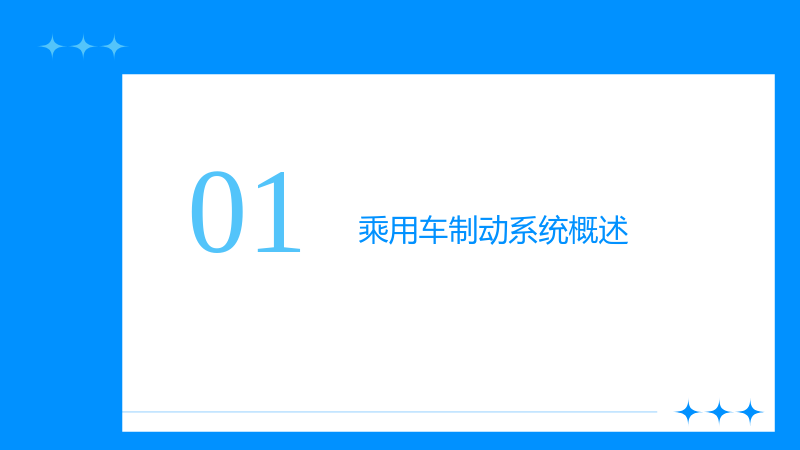

1. 乘用车制动系统概述

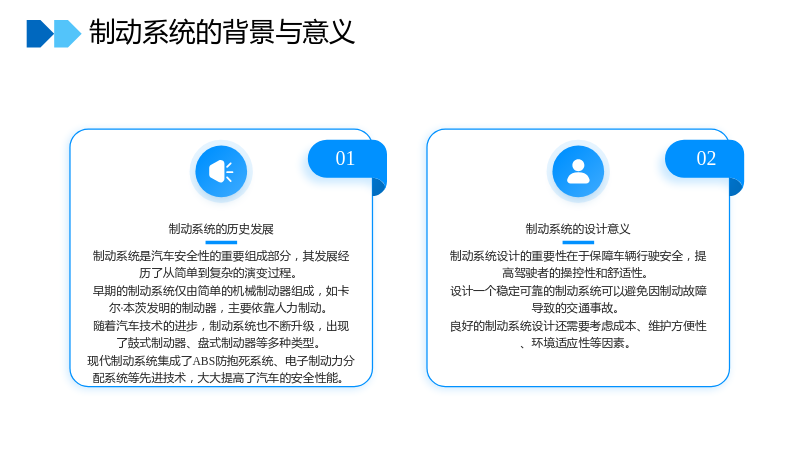

1.1 制动系统的背景与意义

1.1.1 制动系统的历史发展

• 制动系统是汽车安全性的重要组成部分，其发展经历了从简单到复杂的演变过程。
• 早期的制动系统仅由简单的机械制动器组成，如卡尔·本茨发明的制动器，主要依靠人力制动。
• 随着汽车技术的进步，制动系统也不断升级，出现了鼓式制动器、盘式制动器等多种类型。
• 现代制动系统集成了ABS防抱死系统、电子制动力分配系统等先进技术，大大提高了汽车的安全性能。

1.1.2 制动系统的设计意义

• 制动系统设计的重要性在于保障车辆行驶安全，提高驾驶者的操控性和舒适性。
• 设计一个稳定可靠的制动系统可以避免因制动故障导致的交通事故。
• 良好的制动系统设计还需要考虑成本、维护方便性、环境适应性等因素。

1.2 制动系统的研究现状

1.2.1 制动器材料的研究现状

• 目前制动器材料主要分为铸铁、碳纤维和陶瓷三种，各有优缺点。
• 铸铁制动盘耐磨性好但热稳定性差，碳纤维制动盘性能好但成本高，陶瓷制动盘综合性能好但价格昂贵。
• 未来制动器材料的研究将更加注重环保和轻量化。

1.2.2 制动器加工工艺的研究现状

• 传统的压烧法已被淘汰，现在普遍采用喷撒工艺法进行制动器原材料的加工。
• 喷撒工艺法可以提高材料的加工效率，降低成本。

1.2.3 制动器结构的研究现状

• 鼓式制动器因其设计缺陷，制动时产生的热量无法散出，导致制动效能降低。
• 盘式制动器具有散热好、制动效能稳定等优点，现在广泛应用于乘用车。
• 未来制动器结构将更加注重轻量化、智能化和环保性能。

2. 制动系统的结构形式选择

2.1 制动器的分类

2.1.1 制动器的分类方式

• 按照位置可分为车轮制动器和中央制动器。
• 按照驱动方式可分为液压、气动、电磁、手动式。
• 按照旋转摩擦原件的形状可分为鼓式制动器和盘式制动器。

2.1.2 鼓式制动器的结构及优缺点

• 鼓式制动器结构简单，成本低，制动力大，但散热性差，易发生制动不稳定。

2.1.3 盘式制动器的结构及优缺点

• 盘式制动器制动效能稳定，散热性好，但制动力较小，成本较高。

2.2 制动系统结构分析并确定方案

2.2.1 制动系统结构方案分析

• 前后轮均鼓式制动器：成本低，但制动效能和稳定性较差。
• 前轮盘式后轮鼓式：结合了两者的优点，但结构较复杂。
• 前后均盘式制动器：制动效能稳定，散热性好，但成本较高。

2.2.2 制动系统结构方案选择

• 根据制动效能、散热性、成本等因素综合考虑，选择前后均盘式制动器的设计方案。
• 前轮采用通风盘式制动器，后轮采用普通盘式制动器，并安装驻车制动器。

3. 制动系统的主要参数与选择

3.1 乘用车参数以及主要参数确定

3.1.1 车辆整体参数确定

• 整车质量、轴荷分配、最高时速、质心高度等参数的确定。

3.1.2 制动器主要参数确定

• 制动力矩、制动器热容量、制动器因数等参数的确定。

3.2 制动器设计计算与主要零件结构设计

3.2.1 制动器设计计算

• 盘式制动器制动力矩计算、摩擦衬块的磨损特性计算、制动器的热容量和温升的核算等。

3.2.2 主要零件结构设计

• 制动盘设计、制动钳设计、制动快设计、摩擦材料设计等。

3.3 制动驱动机构结构型式选择及设计计算

3.3.1 制动驱动机构的结构形式选择

• 液压制动驱动机构、气压制动驱动机构等的选择。

3.3.2 制动管路的多回路系统

• 制动管路的多回路系统的设计计算。

3.3.3 液压制动驱动机构的设计计算

• 液压制动驱动机构的设计计算方法。

4. 制动系统性能分析

4.1 制动性能的评价指标

4.1 制动性能的评价指标

• 制动距离、制动时间、制动减速度等评价指标。

4.2 制动效能及其恒定性

4.2 制动效能及其恒定性

• 制动效能的定义和恒定性分析。

4.3 制动时汽车的方向稳定性

4.3 制动时汽车的方向稳定性

• 制动时汽车的方向稳定性分析。

4.4 前后轮制动器制动力的比例关系

4.4 前后轮制动器制动力的比例关系

• 前后轮制动器制动力的比例关系分析。

5. 制动系统设计总结

5.1 制动系统设计总结

5.1 制动系统设计总结

• 制动系统设计的重点和难点。

5.2 制动系统设计创新点

5.2 制动系统设计创新点

• 制动系统设计中的创新点。

5.3 制动系统设计的未来发展趋势

5.3 制动系统设计的未来发展趋势

• 制动系统设计的未来发展趋势和前景。
