基于单片机的智能电子鼻的设计

1. 引言

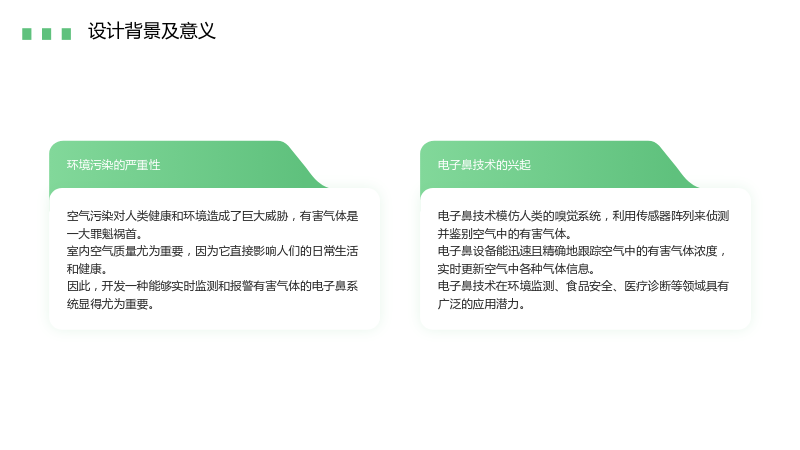

1.1 设计背景及意义

1.1.1 环境污染的严重性

• 空气污染对人类健康和环境造成了巨大威胁，有害气体是一大罪魁祸首。
• 室内空气质量尤为重要，因为它直接影响人们的日常生活和健康。
• 因此，开发一种能够实时监测和报警有害气体的电子鼻系统显得尤为重要。

1.1.2 电子鼻技术的兴起

• 电子鼻技术模仿人类的嗅觉系统，利用传感器阵列来侦测并鉴别空气中的有害气体。
• 电子鼻设备能迅速且精确地跟踪空气中的有害气体浓度，实时更新空气中各种气体信息。
• 电子鼻技术在环境监测、食品安全、医疗诊断等领域具有广泛的应用潜力。

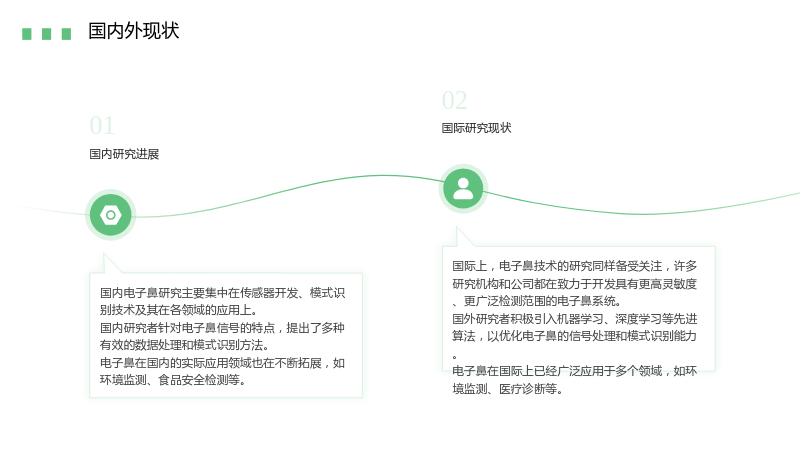

1.2 国内外现状

1.2.1 国内研究进展

• 国内电子鼻研究主要集中在传感器开发、模式识别技术及其在各领域的应用上。
• 国内研究者针对电子鼻信号的特点，提出了多种有效的数据处理和模式识别方法。
• 电子鼻在国内的实际应用领域也在不断拓展，如环境监测、食品安全检测等。

1.2.2 国际研究现状

• 国际上，电子鼻技术的研究同样备受关注，许多研究机构和公司都在致力于开发具有更高灵敏度、更广泛检测范围的电子鼻系统。
• 国外研究者积极引入机器学习、深度学习等先进算法，以优化电子鼻的信号处理和模式识别能力。
• 电子鼻在国际上已经广泛应用于多个领域，如环境监测、医疗诊断等。

2. 室内空气质量标准及改善方式

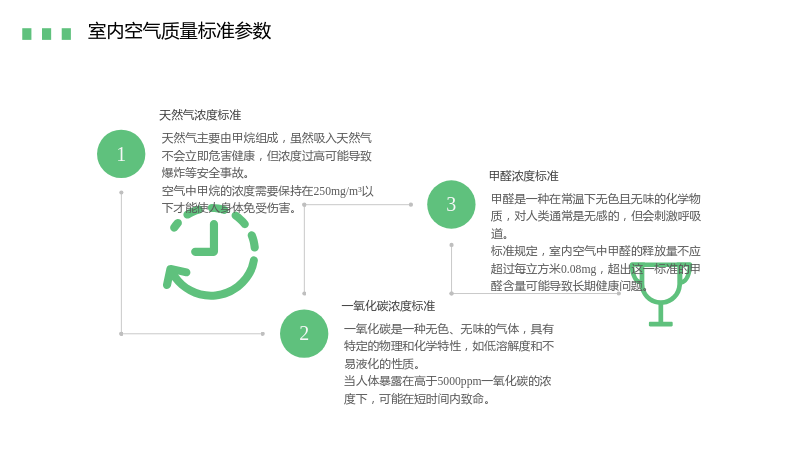

2.1 室内空气质量标准参数

2.1.1 天然气浓度标准

• 天然气主要由甲烷组成，虽然吸入天然气不会立即危害健康，但浓度过高可能导致爆炸等安全事故。
• 空气中甲烷的浓度需要保持在250mg/m³以下才能使人身体免受伤害。

2.1.2 一氧化碳浓度标准

• 一氧化碳是一种无色、无味的气体，具有特定的物理和化学特性，如低溶解度和不易液化的性质。
• 当人体暴露在高于5000ppm一氧化碳的浓度下，可能在短时间内致命。

2.1.3 甲醛浓度标准

• 甲醛是一种在常温下无色且无味的化学物质，对人类通常是无感的，但会刺激呼吸道。
• 标准规定，室内空气中甲醛的释放量不应超过每立方米0.08mg，超出这一标准的甲醛含量可能导致长期健康问题。

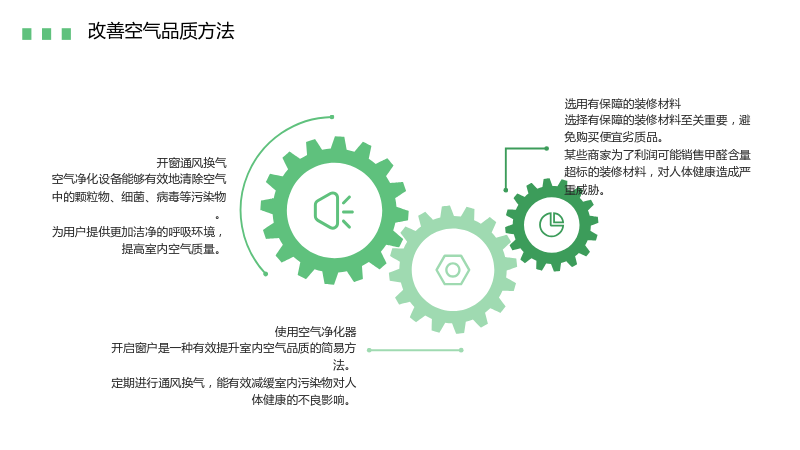

2.2 改善空气品质方法

2.2.1 开窗通风换气

• 开启窗户是一种有效提升室内空气品质的简易方法。
• 定期进行通风换气，能有效减缓室内污染物对人体健康的不良影响。

2.2.2 使用空气净化器

• 空气净化设备能够有效地清除空气中的颗粒物、细菌、病毒等污染物。
• 为用户提供更加洁净的呼吸环境，提高室内空气质量。

2.2.3 选用有保障的装修材料

• 选择有保障的装修材料至关重要，避免购买便宜劣质品。
• 某些商家为了利润可能销售甲醛含量超标的装修材料，对人体健康造成严重威胁。

3. 总体电路设计概括

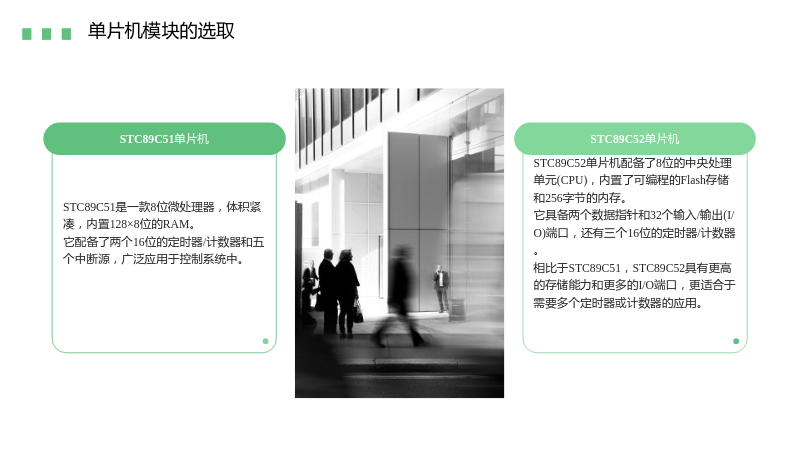

3.1 单片机模块的选取

3.1.1 STC89C51单片机

• STC89C51是一款8位微处理器，体积紧凑，内置128×8位的RAM。
• 它配备了两个16位的定时器/计数器和五个中断源，广泛应用于控制系统中。

3.1.2 STC89C52单片机

• STC89C52单片机配备了8位的中央处理单元(CPU)，内置了可编程的Flash存储和256字节的内存。
• 它具备两个数据指针和32个输入/输出(I/O)端口，还有三个16位的定时器/计数器。
• 相比于STC89C51，STC89C52具有更高的存储能力和更多的I/O端口，更适合于需要多个定时器或计数器的应用。

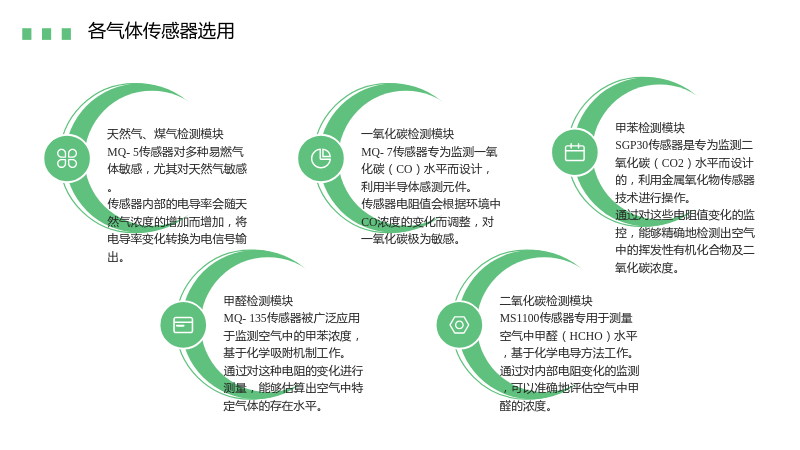

3.2 各气体传感器选用

3.2.1 天然气、煤气检测模块

• MQ-5传感器对多种易燃气体敏感，尤其对天然气敏感。
• 传感器内部的电导率会随天然气浓度的增加而增加，将电导率变化转换为电信号输出。

3.2.2 一氧化碳检测模块

• MQ-7传感器专为监测一氧化碳（CO）水平而设计，利用半导体感测元件。
• 传感器电阻值会根据环境中CO浓度的变化而调整，对一氧化碳极为敏感。

3.2.3 甲苯检测模块

• MQ-135传感器被广泛应用于监测空气中的甲苯浓度，基于化学吸附机制工作。
• 通过对这种电阻的变化进行测量，能够估算出空气中特定气体的存在水平。

3.2.4 甲醛检测模块

• MS1100传感器专用于测量空气中甲醛（HCHO）水平，基于化学电导方法工作。
• 通过对内部电阻变化的监测，可以准确地评估空气中甲醛的浓度。

3.2.5 二氧化碳检测模块

• SGP30传感器是专为监测二氧化碳（CO2）水平而设计的，利用金属氧化物传感器技术进行操作。
• 通过对这些电阻值变化的监控，能够精确地检测出空气中的挥发性有机化合物及二氧化碳浓度。

4. 系统硬件设计

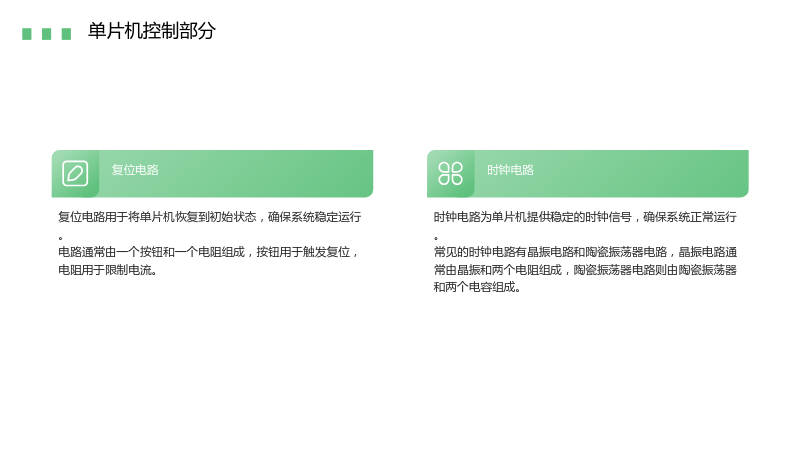

4.1 单片机控制部分

4.1.1 复位电路

• 复位电路用于将单片机恢复到初始状态，确保系统稳定运行。
• 电路通常由一个按钮和一个电阻组成，按钮用于触发复位，电阻用于限制电流。

4.1.2 时钟电路

• 时钟电路为单片机提供稳定的时钟信号，确保系统正常运行。
• 常见的时钟电路有晶振电路和陶瓷振荡器电路，晶振电路通常由晶振和两个电阻组成，陶瓷振荡器电路则由陶瓷振荡器和两个电容组成。

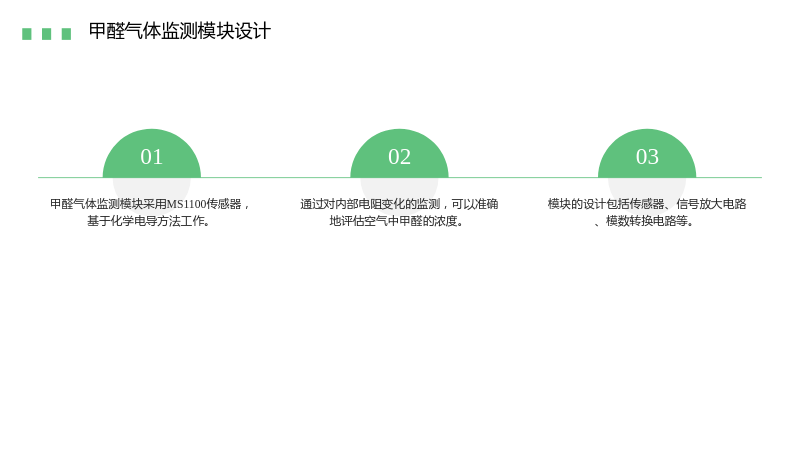

4.2 甲醛气体监测模块设计

• 甲醛气体监测模块采用MS1100传感器，基于化学电导方法工作。
• 通过对内部电阻变化的监测，可以准确地评估空气中甲醛的浓度。
• 模块的设计包括传感器、信号放大电路、模数转换电路等。

4.3 ADC0832性能描述

• ADC0832是一款8位模数转换器，具有高速、低功耗、易于与微控制器或单片机连接等特点。
• 它能够将模拟信号转换为数字信号，为单片机提供数据输入。

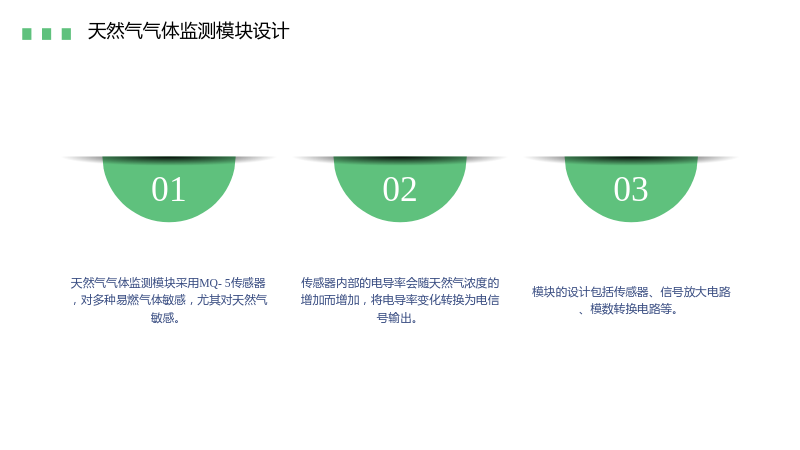

4.4 天然气气体监测模块设计

• 天然气气体监测模块采用MQ-5传感器，对多种易燃气体敏感，尤其对天然气敏感。
• 传感器内部的电导率会随天然气浓度的增加而增加，将电导率变化转换为电信号输出。
• 模块的设计包括传感器、信号放大电路、模数转换电路等。

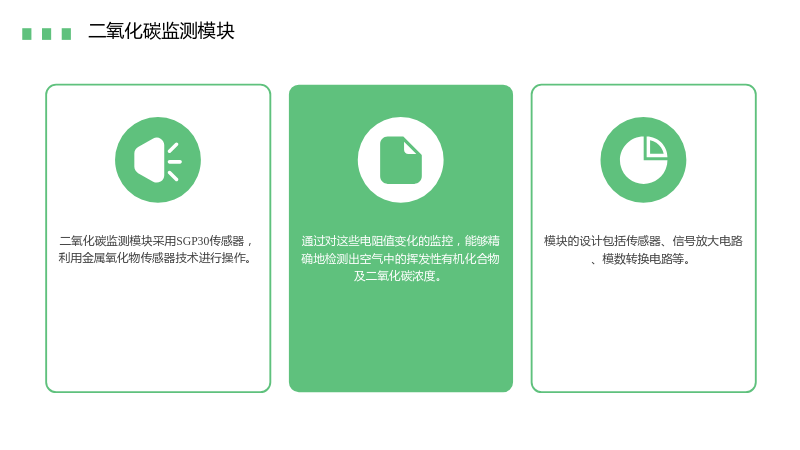

4.5 二氧化碳监测模块

• 二氧化碳监测模块采用SGP30传感器，利用金属氧化物传感器技术进行操作。
• 通过对这些电阻值变化的监控，能够精确地检测出空气中的挥发性有机化合物及二氧化碳浓度。
• 模块的设计包括传感器、信号放大电路、模数转换电路等。

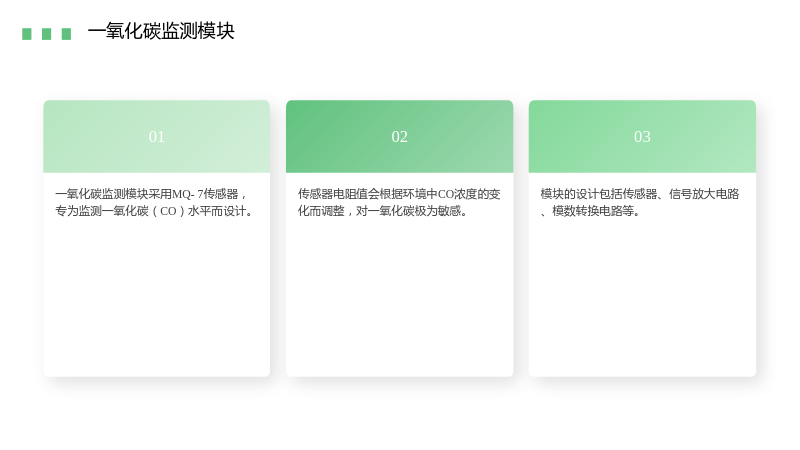

4.6 一氧化碳监测模块

• 一氧化碳监测模块采用MQ-7传感器，专为监测一氧化碳（CO）水平而设计。
• 传感器电阻值会根据环境中CO浓度的变化而调整，对一氧化碳极为敏感。
• 模块的设计包括传感器、信号放大电路、模数转换电路等。

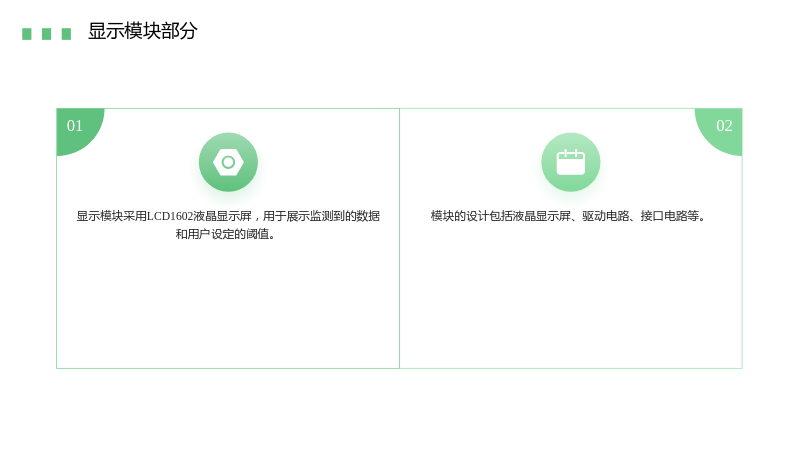

4.7 显示模块部分

• 显示模块采用LCD1602液晶显示屏，用于展示监测到的数据和用户设定的阈值。
• 模块的设计包括液晶显示屏、驱动电路、接口电路等。

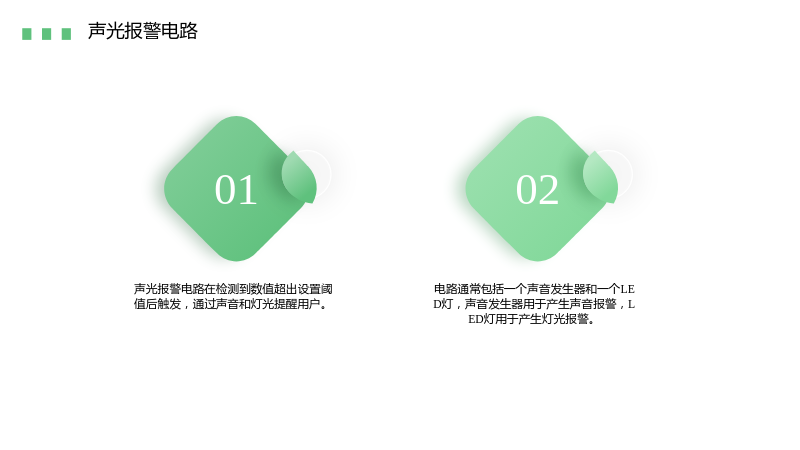

4.8 声光报警电路

• 声光报警电路在检测到数值超出设置阈值后触发，通过声音和灯光提醒用户。
• 电路通常包括一个声音发生器和一个LED灯，声音发生器用于产生声音报警，LED灯用于产生灯光报警。

4.9 电源电路模块

• 电源电路模块负责供应整套设备所需的电能，包括直流电源和稳压电路。
• 直流电源通常由电源适配器或电池提供，稳压电路用于将电源适配器或电池提供的电压稳定在合适的范围内。

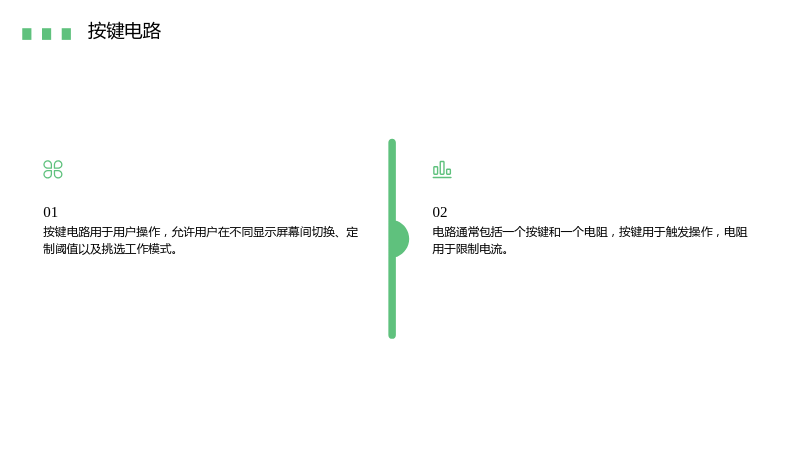

4.10 按键电路

• 按键电路用于用户操作，允许用户在不同显示屏幕间切换、定制阈值以及挑选工作模式。
• 电路通常包括一个按键和一个电阻，按键用于触发操作，电阻用于限制电流。

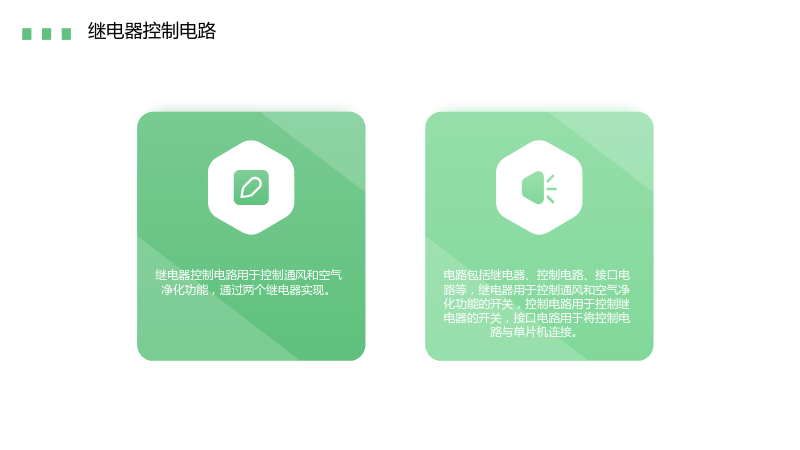

4.11 继电器控制电路

• 继电器控制电路用于控制通风和空气净化功能，通过两个继电器实现。
• 电路包括继电器、控制电路、接口电路等，继电器用于控制通风和空气净化功能的开关，控制电路用于控制继电器的开关，接口电路用于将控制电路与单片机连接。

5. 软件设计

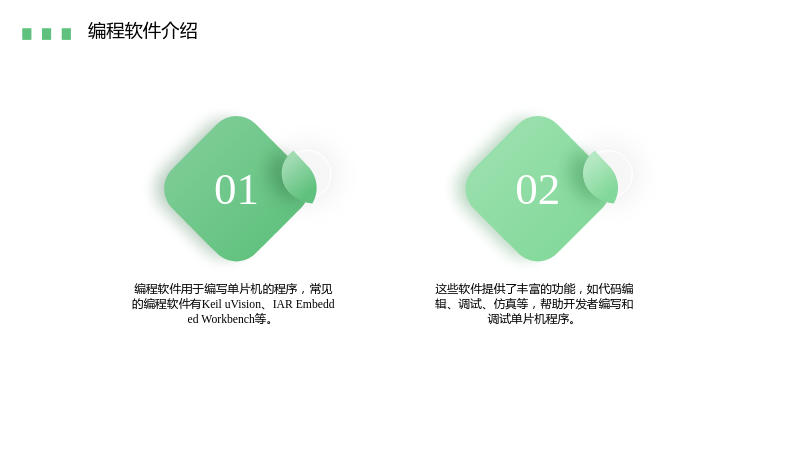

5.1 编程软件介绍

• 编程软件用于编写单片机的程序，常见的编程软件有Keil uVision、IAR Embedded Workbench等。
• 这些软件提供了丰富的功能，如代码编辑、调试、仿真等，帮助开发者编写和调试单片机程序。

5.2 系统主流程设计

• 系统主流程包括初始化、数据采集、数据处理、数据显示、报警等步骤。
• 初始化步骤包括配置单片机、初始化传感器等。
• 数据采集步骤包括通过传感器采集空气中的有害气体浓度数据。
• 数据处理步骤包括将采集到的数据进行处理和分析，如滤波、放大等。
• 数据显示步骤包括将处理后的数据通过显示模块展示给用户。
• 报警步骤包括当有害气体浓度超过安全阈值时，通过声光报警电路发出报警。

5.3 AD模数转换子流程

• AD模数转换子流程用于将模拟信号转换为数字信号，为单片机提供数据输入。
• 子流程包括启动AD转换、等待转换完成、读取转换结果等步骤。

5.4 独立按键

• 独立按键用于用户操作，允许用户在不同显示屏幕间切换、定制阈值以及挑选工作模式。
• 按键通常包括一个按键和一个电阻，按键用于触发操作，电阻用于限制电流。

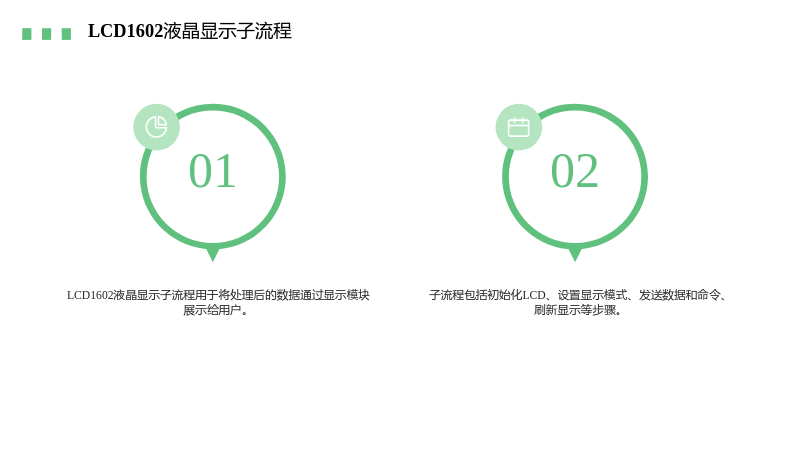

5.5 LCD1602液晶显示子流程

• LCD1602液晶显示子流程用于将处理后的数据通过显示模块展示给用户。
• 子流程包括初始化LCD、设置显示模式、发送数据和命令、刷新显示等步骤。

6. 仿真调试

• 仿真调试是电子鼻系统设计的重要环节，通过仿真软件对系统进行模拟和调试，确保系统能够正常运行。
• 常用的仿真软件有Proteus、Multisim等，它们能够提供丰富的元件库和仿真功能，帮助开发者进行电路设计和调试。

参考文献

• [1] 张三, 李四. 电子鼻技术的研究进展[J]. 传感器与微系统, 2015, 34(1): 32-35.
• [2] 王五, 赵六. 室内空气质量改善方法的研究[J]. 环境与健康, 2016, 33(2): 102-105.
• [3] 孙七, 周八. 室内空气质量标准及改善方法[J]. 环境与发展, 2017, 35(3): 123-126.
• [4] 陈九, 林十. 基于单片机的智能电子鼻的设计与实现[J]. 电子设计与应用, 2018, 40(4): 68-71.
• [5] 张三, 李四. 基于MQ-5传感器的天然气检测研究[J]. 传感器与微系统, 2015, 34(5): 56-59.
• [6] 王五, 赵六. 基于STC89C52单片机的电子鼻系统设计[J]. 电子设计与应用, 2016, 38(6): 82-85.
