井下管路吊挂验算说明

1. 井下管路吊挂概述

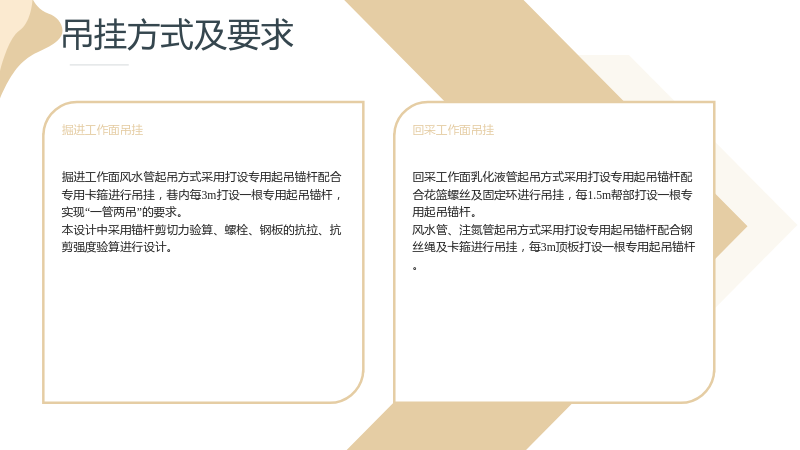

1.1 吊挂方式及要求

1.1.1 掘进工作面吊挂

• 掘进工作面风水管起吊方式采用打设专用起吊锚杆配合专用卡箍进行吊挂，巷内每3m打设一根专用起吊锚杆，实现“一管两吊”的要求。
• 本设计中采用锚杆剪切力验算、螺栓、钢板的抗拉、抗剪强度验算进行设计。

1.1.2 回采工作面吊挂

• 回采工作面乳化液管起吊方式采用打设专用起吊锚杆配合花篮螺丝及固定环进行吊挂，每1.5m帮部打设一根专用起吊锚杆。
• 风水管、注氮管起吊方式采用打设专用起吊锚杆配合钢丝绳及卡箍进行吊挂，每3m顶板打设一根专用起吊锚杆。

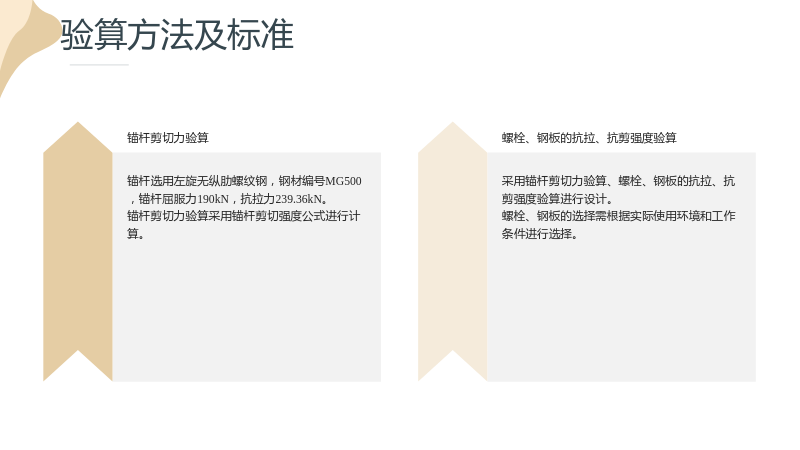

1.2 验算方法及标准

1.2.1 锚杆剪切力验算

• 锚杆选用左旋无纵肋螺纹钢，钢材编号MG500，锚杆屈服力190kN，抗拉力239.36kN。
• 锚杆剪切力验算采用锚杆剪切强度公式进行计算。

1.2.2 螺栓、钢板的抗拉、抗剪强度验算

• 采用锚杆剪切力验算、螺栓、钢板的抗拉、抗剪强度验算进行设计。
• 螺栓、钢板的选择需根据实际使用环境和工作条件进行选择。

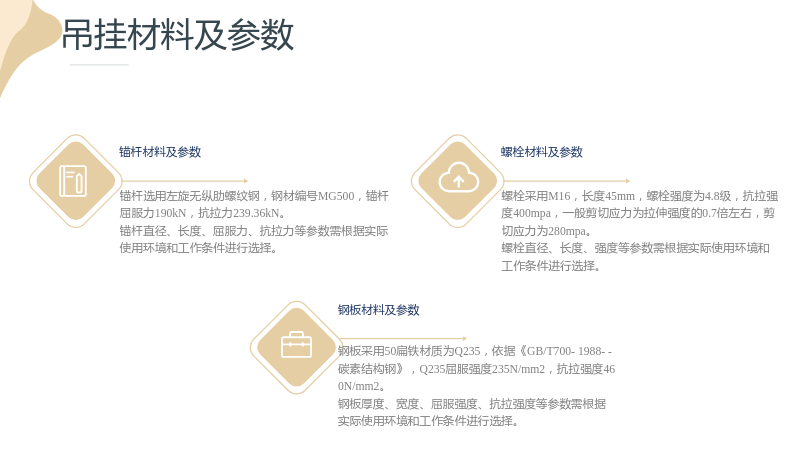

1.3 吊挂材料及参数

1.3.1 锚杆材料及参数

• 锚杆选用左旋无纵肋螺纹钢，钢材编号MG500，锚杆屈服力190kN，抗拉力239.36kN。
• 锚杆直径、长度、屈服力、抗拉力等参数需根据实际使用环境和工作条件进行选择。

1.3.2 螺栓材料及参数

• 螺栓采用M16，长度45mm，螺栓强度为4.8级，抗拉强度400mpa，一般剪切应力为拉伸强度的0.7倍左右，剪切应力为280mpa。
• 螺栓直径、长度、强度等参数需根据实际使用环境和工作条件进行选择。

1.3.3 钢板材料及参数

• 钢板采用50扁铁材质为Q235，依据《GB/T700-1988--碳素结构钢》，Q235屈服强度235N/mm2，抗拉强度460N/mm2。
• 钢板厚度、宽度、屈服强度、抗拉强度等参数需根据实际使用环境和工作条件进行选择。

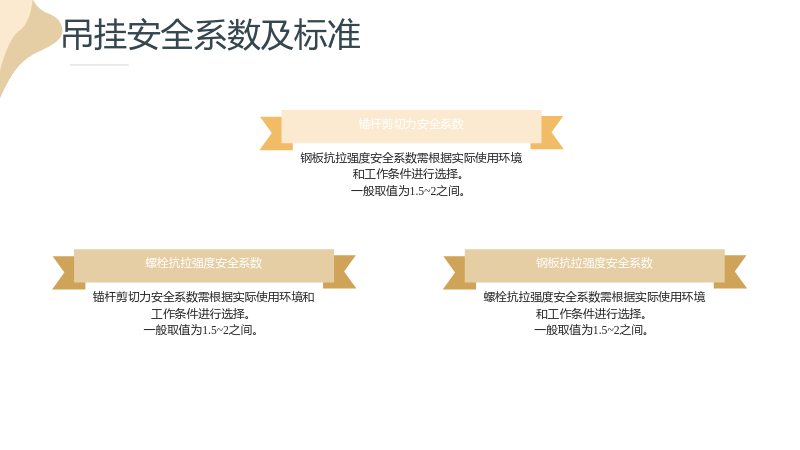

1.4 吊挂安全系数及标准

1.4.1 锚杆剪切力安全系数

• 锚杆剪切力安全系数需根据实际使用环境和工作条件进行选择。
• 一般取值为1.5~2之间。

1.4.2 螺栓抗拉强度安全系数

• 螺栓抗拉强度安全系数需根据实际使用环境和工作条件进行选择。
• 一般取值为1.5~2之间。

1.4.3 钢板抗拉强度安全系数

• 钢板抗拉强度安全系数需根据实际使用环境和工作条件进行选择。
• 一般取值为1.5~2之间。

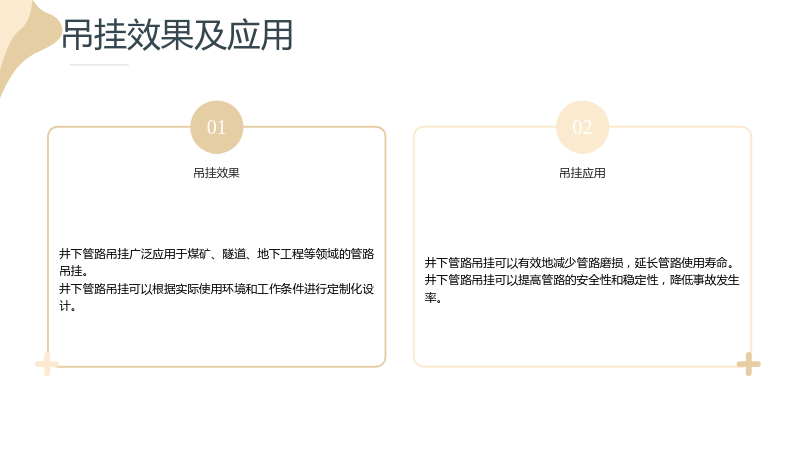

1.5 吊挂效果及应用

1.5.1 吊挂效果

• 井下管路吊挂可以有效地减少管路磨损，延长管路使用寿命。
• 井下管路吊挂可以提高管路的安全性和稳定性，降低事故发生率。

1.5.2 吊挂应用

• 井下管路吊挂广泛应用于煤矿、隧道、地下工程等领域的管路吊挂。
• 井下管路吊挂可以根据实际使用环境和工作条件进行定制化设计。

2. 井下管路吊挂的设计与施工

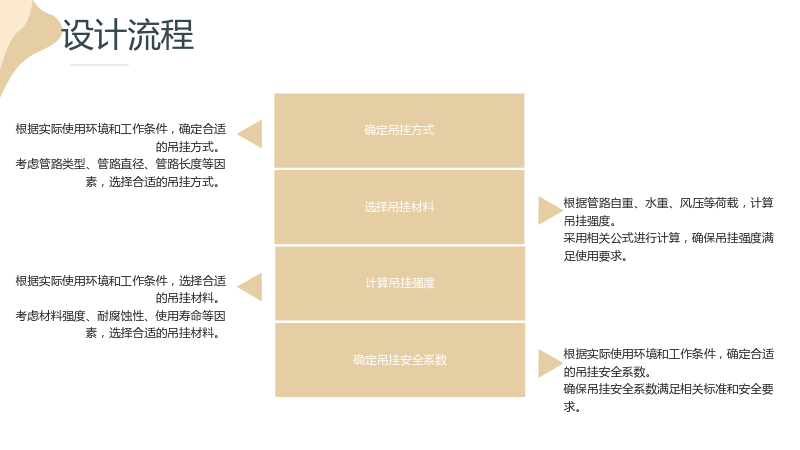

2.1 设计流程

2.1.1 确定吊挂方式

• 根据实际使用环境和工作条件，确定合适的吊挂方式。
• 考虑管路类型、管路直径、管路长度等因素，选择合适的吊挂方式。

2.1.2 选择吊挂材料

• 根据实际使用环境和工作条件，选择合适的吊挂材料。
• 考虑材料强度、耐腐蚀性、使用寿命等因素，选择合适的吊挂材料。

2.1.3 计算吊挂强度

• 根据管路自重、水重、风压等荷载，计算吊挂强度。
• 采用相关公式进行计算，确保吊挂强度满足使用要求。

2.1.4 确定吊挂安全系数

• 根据实际使用环境和工作条件，确定合适的吊挂安全系数。
• 确保吊挂安全系数满足相关标准和安全要求。

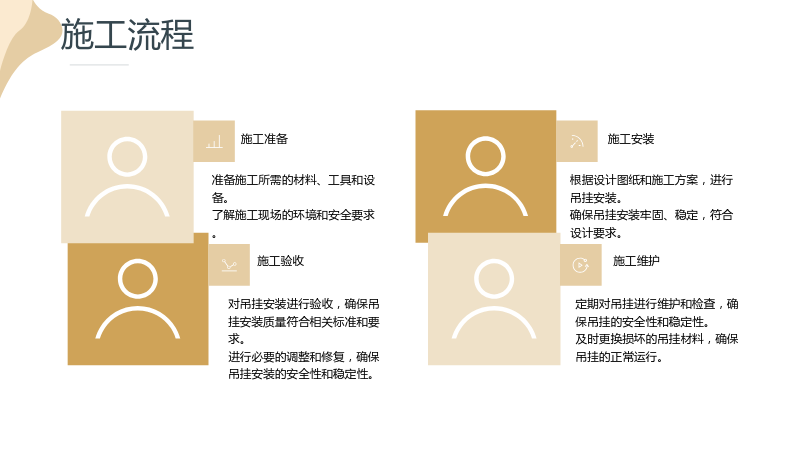

2.2 施工流程

2.2.1 施工准备

• 准备施工所需的材料、工具和设备。
• 了解施工现场的环境和安全要求。

2.2.2 施工安装

• 根据设计图纸和施工方案，进行吊挂安装。
• 确保吊挂安装牢固、稳定，符合设计要求。

2.2.3 施工验收

• 对吊挂安装进行验收，确保吊挂安装质量符合相关标准和要求。
• 进行必要的调整和修复，确保吊挂安装的安全性和稳定性。

2.2.4 施工维护

• 定期对吊挂进行维护和检查，确保吊挂的安全性和稳定性。
• 及时更换损坏的吊挂材料，确保吊挂的正常运行。

3. 井下管路吊挂的安全管理与监测

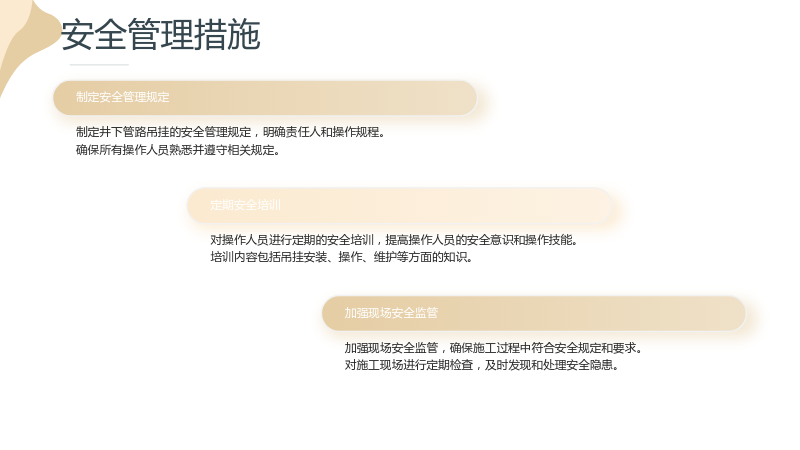

3.1 安全管理措施

3.1.1 制定安全管理规定

• 制定井下管路吊挂的安全管理规定，明确责任人和操作规程。
• 确保所有操作人员熟悉并遵守相关规定。

3.1.2 定期安全培训

• 对操作人员进行定期的安全培训，提高操作人员的安全意识和操作技能。
• 培训内容包括吊挂安装、操作、维护等方面的知识。

3.1.3 加强现场安全监管

• 加强现场安全监管，确保施工过程中符合安全规定和要求。
• 对施工现场进行定期检查，及时发现和处理安全隐患。

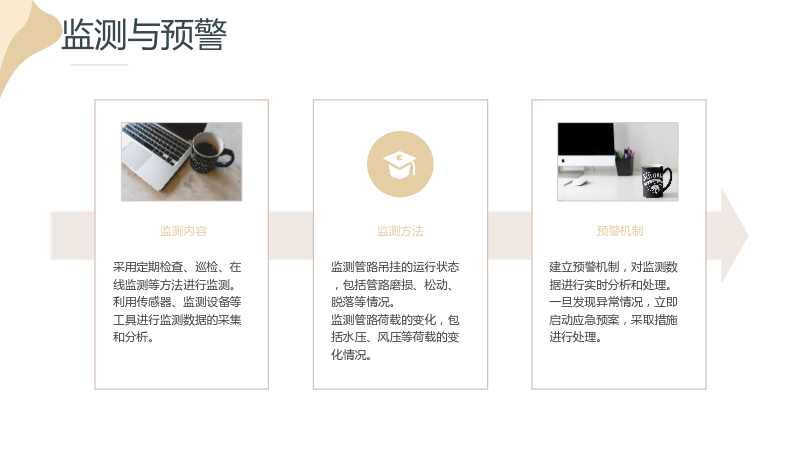

3.2 监测与预警

3.2.1 监测内容

• 监测管路吊挂的运行状态，包括管路磨损、松动、脱落等情况。
• 监测管路荷载的变化，包括水压、风压等荷载的变化情况。

3.2.2 监测方法

• 采用定期检查、巡检、在线监测等方法进行监测。
• 利用传感器、监测设备等工具进行监测数据的采集和分析。

3.2.3 预警机制

• 建立预警机制，对监测数据进行实时分析和处理。
• 一旦发现异常情况，立即启动应急预案，采取措施进行处理。

4. 井下管路吊挂的发展趋势与挑战

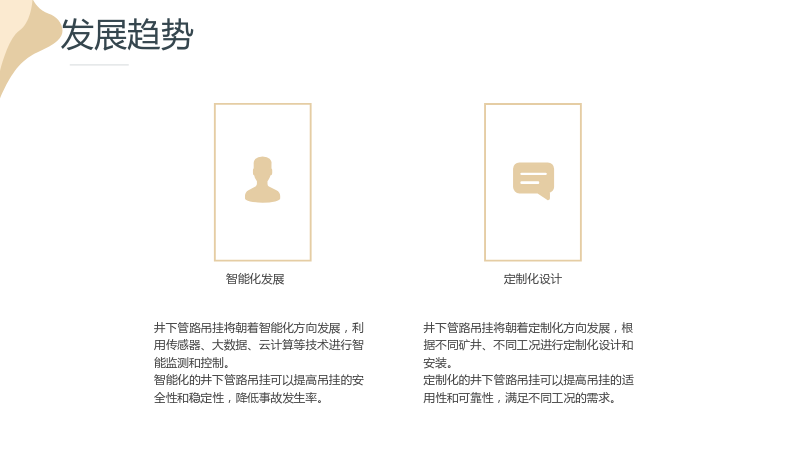

4.1 发展趋势

4.1.1 智能化发展

• 井下管路吊挂将朝着智能化方向发展，利用传感器、大数据、云计算等技术进行智能监测和控制。
• 智能化的井下管路吊挂可以提高吊挂的安全性和稳定性，降低事故发生率。

4.1.2 定制化设计

• 井下管路吊挂将朝着定制化方向发展，根据不同矿井、不同工况进行定制化设计和安装。
• 定制化的井下管路吊挂可以提高吊挂的适用性和可靠性，满足不同工况的需求。

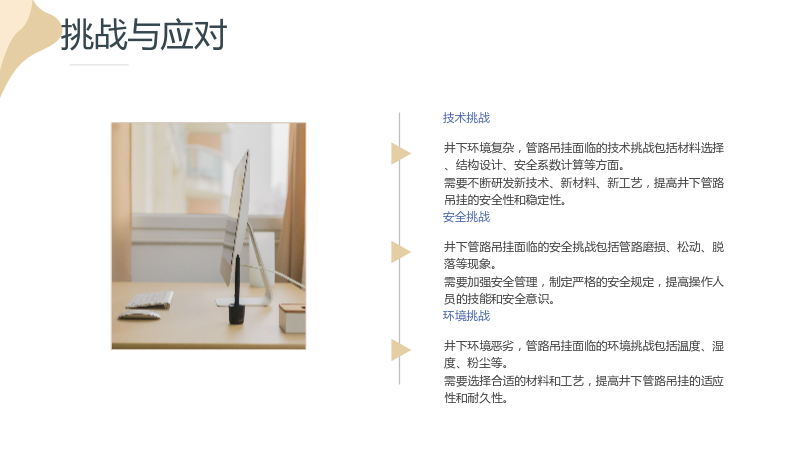

4.2 挑战与应对

4.2.1 技术挑战

• 井下环境复杂，管路吊挂面临的技术挑战包括材料选择、结构设计、安全系数计算等方面。
• 需要不断研发新技术、新材料、新工艺，提高井下管路吊挂的安全性和稳定性。

4.2.2 安全挑战

• 井下管路吊挂面临的安全挑战包括管路磨损、松动、脱落等现象。
• 需要加强安全管理，制定严格的安全规定，提高操作人员的技能和安全意识。

4.2.3 环境挑战

• 井下环境恶劣，管路吊挂面临的环境挑战包括温度、湿度、粉尘等。
• 需要选择合适的材料和工艺，提高井下管路吊挂的适应性和耐久性。

5. 结论

井下管路吊挂是煤矿、隧道、地下工程等领域的重要技术之一，对于提高管路的安全性、稳定性和使用寿命具有重要意义。通过对井下管路吊挂的设计、施工、安全管理和监测等方面的深入研究和实践，可以不断提高井下管路吊挂的技术水平，满足不同工况的需求。同时，井下管路吊挂也面临着技术、安全和环境等方面的挑战，需要不断进行技术创新和安全管理，提高井下管路吊挂的安全性和稳定性。
