设计及模型：基于PCL材料的变刚度鱼尾

1. 引言

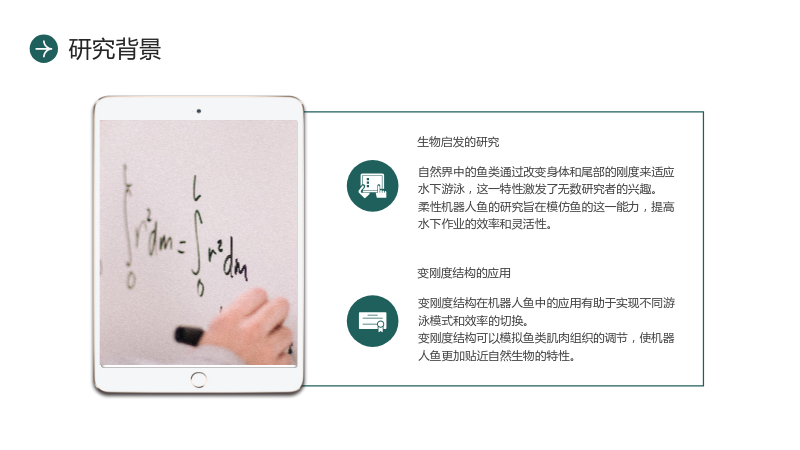

1.1 研究背景

1.1.1 生物启发的研究

• 自然界中的鱼类通过改变身体和尾部的刚度来适应水下游泳，这一特性激发了无数研究者的兴趣。
• 柔性机器人鱼的研究旨在模仿鱼的这一能力，提高水下作业的效率和灵活性。

1.1.2 变刚度结构的应用

• 变刚度结构在机器人鱼中的应用有助于实现不同游泳模式和效率的切换。
• 变刚度结构可以模拟鱼类肌肉组织的调节，使机器人鱼更加贴近自然生物的特性。

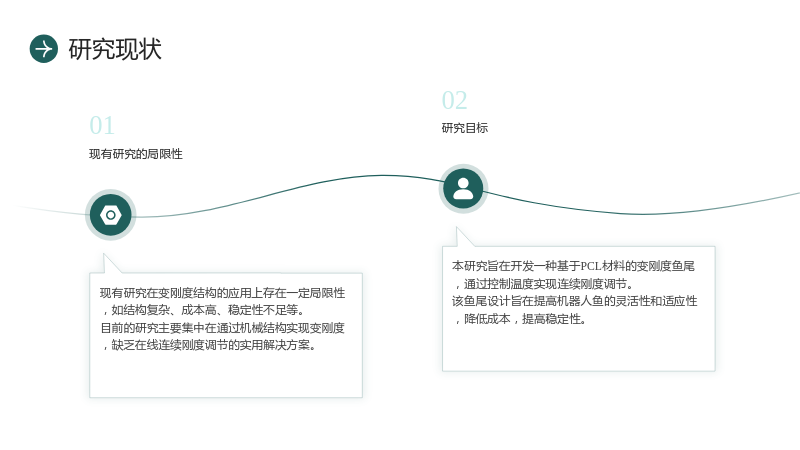

1.2 研究现状

1.2.1 现有研究的局限性

• 现有研究在变刚度结构的应用上存在一定局限性，如结构复杂、成本高、稳定性不足等。
• 目前的研究主要集中在通过机械结构实现变刚度，缺乏在线连续刚度调节的实用解决方案。

1.2.2 研究目标

• 本研究旨在开发一种基于PCL材料的变刚度鱼尾，通过控制温度实现连续刚度调节。
• 该鱼尾设计旨在提高机器人鱼的灵活性和适应性，降低成本，提高稳定性。

2. 材料与机电设计

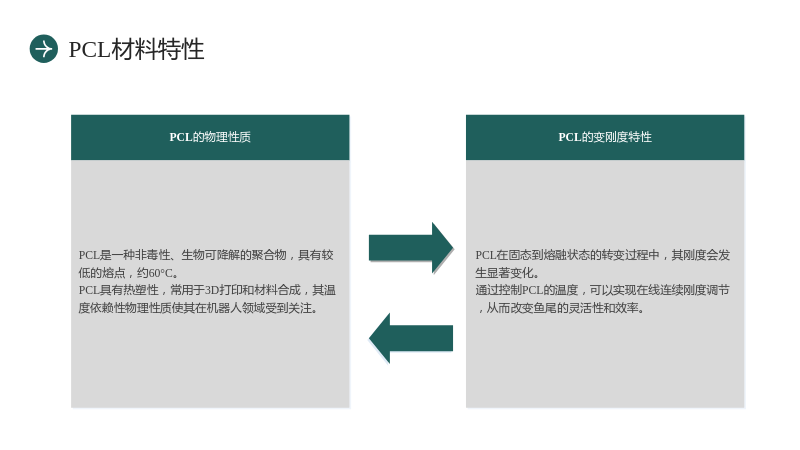

2.1 PCL材料特性

2.1.1 PCL的物理性质

• PCL是一种非毒性、生物可降解的聚合物，具有较低的熔点，约60°C。
• PCL具有热塑性，常用于3D打印和材料合成，其温度依赖性物理性质使其在机器人领域受到关注。

2.1.2 PCL的变刚度特性

• PCL在固态到熔融状态的转变过程中，其刚度会发生显著变化。
• 通过控制PCL的温度，可以实现在线连续刚度调节，从而改变鱼尾的灵活性和效率。

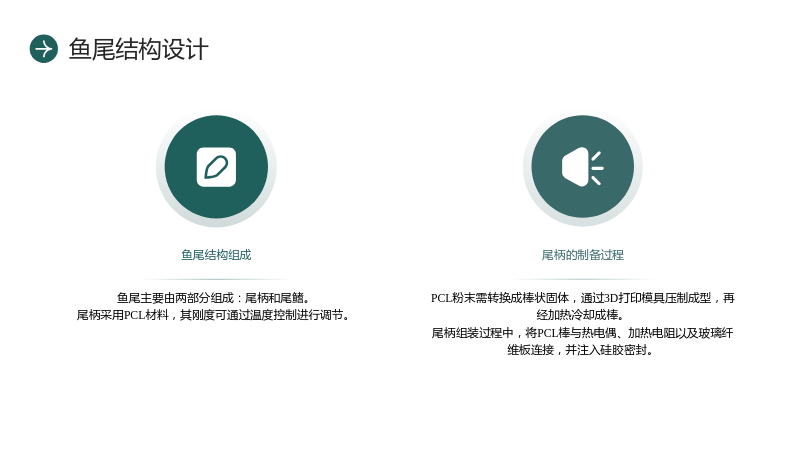

2.2 鱼尾结构设计

2.2.1 鱼尾结构组成

• 鱼尾主要由两部分组成：尾柄和尾鳍。
• 尾柄采用PCL材料，其刚度可通过温度控制进行调节。

2.2.2 尾柄的制备过程

• PCL粉末需转换成棒状固体，通过3D打印模具压制成型，再经加热冷却成棒。
• 尾柄组装过程中，将PCL棒与热电偶、加热电阻以及玻璃纤维板连接，并注入硅胶密封。

3. 模型建立

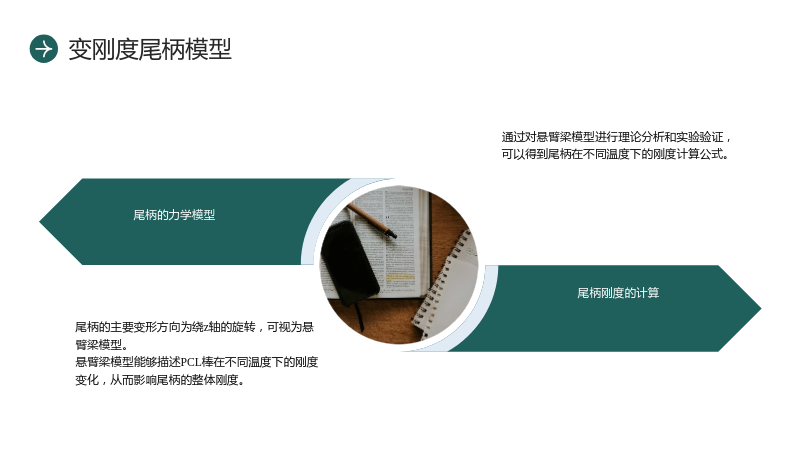

3.1 变刚度尾柄模型

3.1.1 尾柄的力学模型

• 尾柄的主要变形方向为绕z轴的旋转，可视为悬臂梁模型。
• 悬臂梁模型能够描述PCL棒在不同温度下的刚度变化，从而影响尾柄的整体刚度。

3.1.2 尾柄刚度的计算

• 通过对悬臂梁模型进行理论分析和实验验证，可以得到尾柄在不同温度下的刚度计算公式。

3.2 温度控制系统

3.2.1 温度控制原理

• 温度控制系统通过MCU和多个模块实现对PCL棒温度的精确控制。
• 采用PID控制方法，通过PWM信号调节加热电阻的功率，从而实现对PCL温度的精确控制。

3.2.2 系统实现

• 每个PCL棒侧面靠近玻璃纤维板处安装加热电阻，另一侧安装热电偶进行温度测量。
• 热电偶将温度数据传输给MCU，MCU根据PID控制算法生成PWM信号，控制加热电阻的功率。

4. 实验与分析

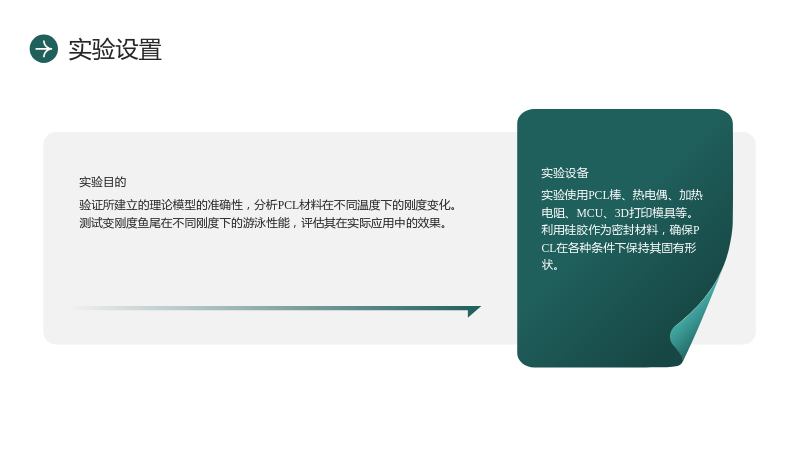

4.1 实验设置

4.1.1 实验目的

• 验证所建立的理论模型的准确性，分析PCL材料在不同温度下的刚度变化。
• 测试变刚度鱼尾在不同刚度下的游泳性能，评估其在实际应用中的效果。

4.1.2 实验设备

• 实验使用PCL棒、热电偶、加热电阻、MCU、3D打印模具等。
• 利用硅胶作为密封材料，确保PCL在各种条件下保持其固有形状。

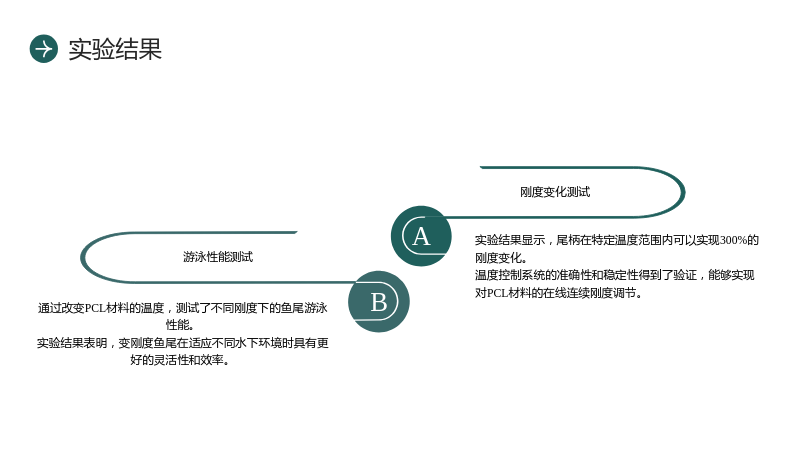

4.2 实验结果

4.2.1 刚度变化测试

• 实验结果显示，尾柄在特定温度范围内可以实现300%的刚度变化。
• 温度控制系统的准确性和稳定性得到了验证，能够实现对PCL材料的在线连续刚度调节。

4.2.2 游泳性能测试

• 通过改变PCL材料的温度，测试了不同刚度下的鱼尾游泳性能。
• 实验结果表明，变刚度鱼尾在适应不同水下环境时具有更好的灵活性和效率。

5. 结论与展望

5.1 结论

5.1 结论

• 本研究成功设计并实现了基于PCL材料的变刚度鱼尾，通过温度控制实现了连续刚度调节。
• 实验结果表明，该鱼尾结构在特定温度范围内可以实现显著的刚度变化，具有良好的应用前景。

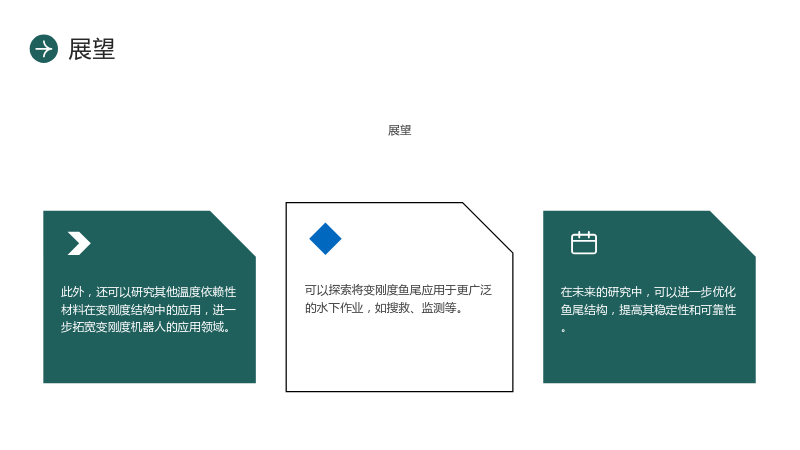

5.2 展望

5.2 展望

• 在未来的研究中，可以进一步优化鱼尾结构，提高其稳定性和可靠性。
• 可以探索将变刚度鱼尾应用于更广泛的水下作业，如搜救、监测等。
• 此外，还可以研究其他温度依赖性材料在变刚度结构中的应用，进一步拓宽变刚度机器人的应用领域。
