杭州精瑞彩印包装有限公司实习报告
1. 企业概况与实习岗位

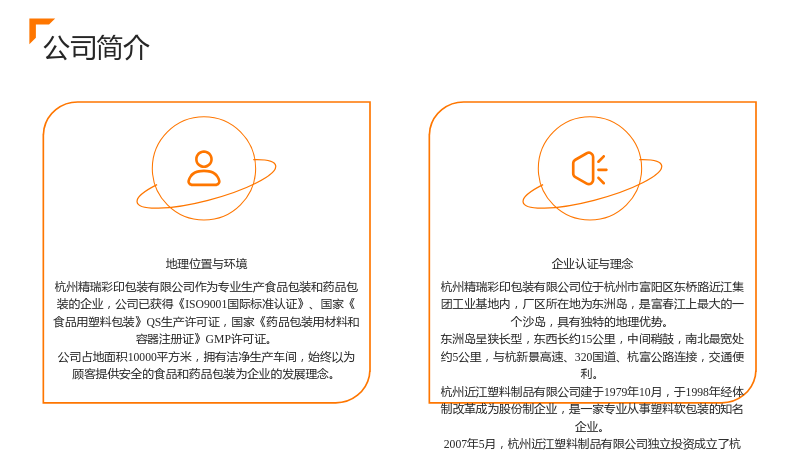

1.1 公司简介
1.1.1 地理位置与环境
- 杭州精瑞彩印包装有限公司位于杭州市富阳区东桥路近江集团工业基地内，厂区所在地为东洲岛，是富春江上最大的一个沙岛，具有独特的地理优势。
- 东洲岛呈狭长型，东西长约15公里，中间稍鼓，南北最宽处约5公里，与杭新景高速、320国道、杭富公路连接，交通便利。
- 杭州近江塑料制品有限公司建于1979年10月，于1998年经体制改革成为股份制企业，是一家专业从事塑料软包装的知名企业。
- 2007年5月，杭州近江塑料制品有限公司独立投资成立了杭州精瑞彩印包装有限公司，进一步拓展了业务范围。
1.1.2 企业认证与理念
- 杭州精瑞彩印包装有限公司作为专业生产食品包装和药品包装的企业，公司已获得《ISO9001国际标准认证》、国家《食品用塑料包装》QS生产许可证，国家《药品包装用材料和容器注册证》GMP许可证。
- 公司占地面积10000平方米，拥有洁净生产车间，始终以为顾客提供安全的食品和药品包装为企业的发展理念。

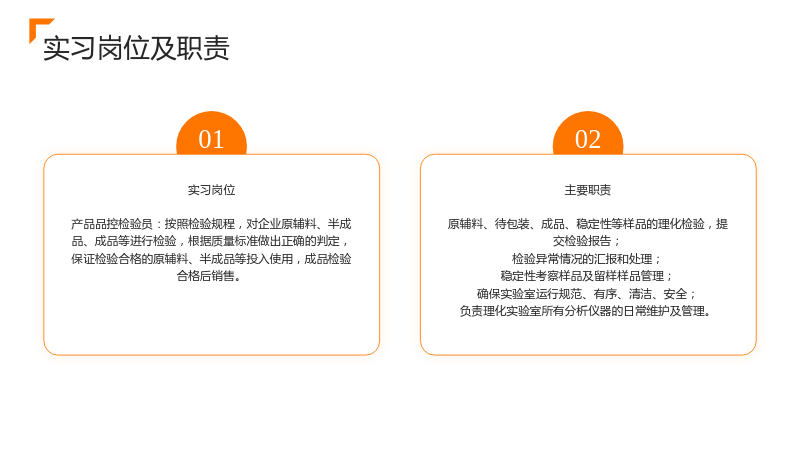

1.2 实习岗位及职责
1.2.1 实习岗位
- 产品品控检验员：按照检验规程，对企业原辅料、半成品、成品等进行检验，根据质量标准做出正确的判定，保证检验合格的原辅料、半成品等投入使用，成品检验合格后销售。
1.2.2 主要职责
- 原辅料、待包装、成品、稳定性等样品的理化检验，提交检验报告；
- 检验异常情况的汇报和处理；
- 稳定性考察样品及留样样品管理；
- 确保实验室运行规范、有序、清洁、安全；
- 负责理化实验室所有分析仪器的日常维护及管理。

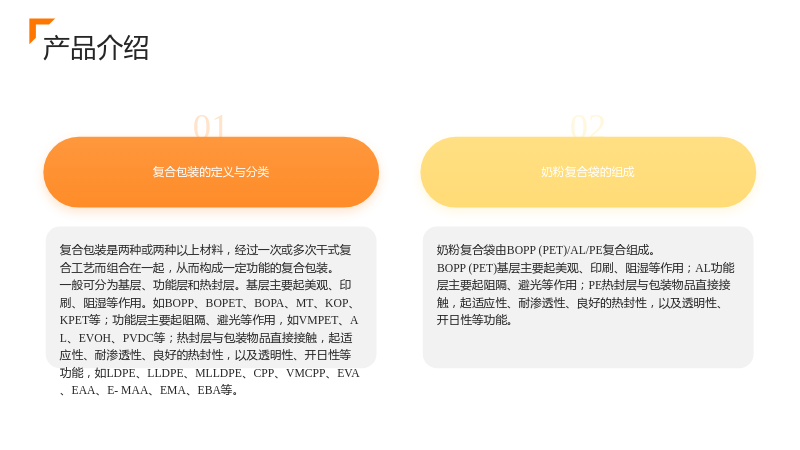

1.3 产品介绍
1.3.1 复合包装的定义与分类
- 复合包装是两种或两种以上材料，经过一次或多次干式复合工艺而组合在一起，从而构成一定功能的复合包装。
- 一般可分为基层、功能层和热封层。基层主要起美观、印刷、阻湿等作用。如BOPP、BOPET、BOPA、MT、KOP、KPET等；功能层主要起阻隔、避光等作用，如VMPET、AL、EVOH、PVDC等；热封层与包装物品直接接触，起适应性、耐渗透性、良好的热封性，以及透明性、开日性等功能，如LDPE、LLDPE、MLLDPE、CPP、VMCPP、EVA、EAA、E-MAA、EMA、EBA等。
1.3.2 奶粉复合袋的组成
- 奶粉复合袋由BOPP (PET)/AL/PE复合组成。
- BOPP (PET)基层主要起美观、印刷、阻湿等作用；AL功能层主要起阻隔、避光等作用；PE热封层与包装物品直接接触，起适应性、耐渗透性、良好的热封性，以及透明性、开日性等功能。
2. 产品生产工艺
2.1 产品原料
2.1.1 PET
- 化学名称：聚对苯二甲酸乙二醇酯
- 英文名称：polyethylene terephthalate
- 分子式：(C10H8O4)n
- 性状：乳白色或浅黄色的高度结晶聚合物，表面平滑有光泽。
- 熔点：250 至 255 ℃。
- 溶解性：难溶。
- 贮藏：防止日晒、雨淋;禁止与酸碱油有机溶剂触摸,坚持清洁枯燥,室温在-15℃~40℃之间。
2.1.2 Al
- 化学名称：铝
- 英文名称：Aluminium
- 分子式：Al
- 性状：铝为银白色轻金属
- 熔点：熔点660℃
- 溶解性：难溶于水
- 密度：2.7 g/cm³
- 贮藏：普通存放即可
2.1.3 ONY
- 化学名称：聚酰胺
- 英文名称：Polyamide（简称PA）
- 常用锦纶纤维可分为两大类： 一类是由二胺和二酸缩聚而得的聚二酸二胺，其长链分子的化学结构式为：H-[HN(CH2)xNHCO(CH2)yCO]-OH 另一类是由内酰胺缩聚或开环聚合得到的，其长链分子的化学结构式为：H-[NH(CH2)xCO]-OH
- 性状：乳白色或浅黄色的高度结晶聚合物，表面平滑有光泽。
2.1.4 PE
- 化学名称：聚乙烯
- 英文名称：Polyethylene ，简称PE
- 分子式：(C2H4)n
- 性状：低分子量为无色液体，高分子量为无色乳白色蜡状颗粒或粉末。
- 熔点：85 至 136 ℃
- 溶解性：不溶于水。
- 贮藏：需要储存在避光、干燥、通气、清洁的环境中。
2.2 产品要求
2.2.1 感官要求
- 褶皱：允许有轻微间断性褶皱，但不允许超过产品包装总面积的5%。
- 气泡：不允许有明显气泡。
- 划伤、烫伤、穿孔、异味、粘连、异物、分层、脏污：不允许。
- 热封部位：无虚封、平整、无明显气泡。
- 成型：袋形平直、折叠良好、易于开口。
- 印刷内容：关键字词、商标、主体图形清晰，完整、无明显脏污、残缺、刀线;主要部位套印位置偏差≤0.2mm，次要部位套印位置偏差≤0.3mm;网纹清晰、均匀、印迹边缘光洁。
2.2.2 尺寸要求
- 宽度偏差：440士2mm
- 长度偏差：280士2mm
- 厚度偏差：10.5~11.5丝
- 封口偏差：10mm±10%
2.2.3 性能指标
- 耐压性能：不破裂
- 跌落性能：不破裂
- 直角撕裂性能，N ≥ 6.0
- 拉断强度，N/15mm ≥ 45
- 剥离力，N/15mm ≥ PET/AL 2.5，AI/PE 3
- 热封强度，N/15mm ≥ 20
- 氧气透过量，cm3/(m2·24h·0.1Mpa) ≤1
- 水蒸气透过量，g/(cm2·24h) ≤0.5
2.2.4 卫生指标
- 符合GB9683和相关法律法规的规定，且无粉尘、毛发、昆虫等污染印迹。
2.2.5 微生物指标
- 细菌总数，cfu/100cm2 ≤ 10
- 大肠杆菌，MPN/100cm2 不得检出
- 霉菌，cfu/100cm2 ≤ 10
- 致病菌 不得检出
- 溶剂残留量，mg/m2 ≤ 5
- 苯类溶剂，mg/m2 ≤ 不得检出
- 甲苯二胺(4%乙酸)，mg/L ≤ 0.004
- 蒸发残留，mg/L 4%乙酸 ≤30，正已烷，常温，2h ≤30，65%乙醇，常温，2h ≤30
- 高锰酸钾消耗量，mg/L ≤10
- 铅，mg/L ≤1
- 脱色试验(乙醇、冷餐油或无色油脂、正已烷) 阴性

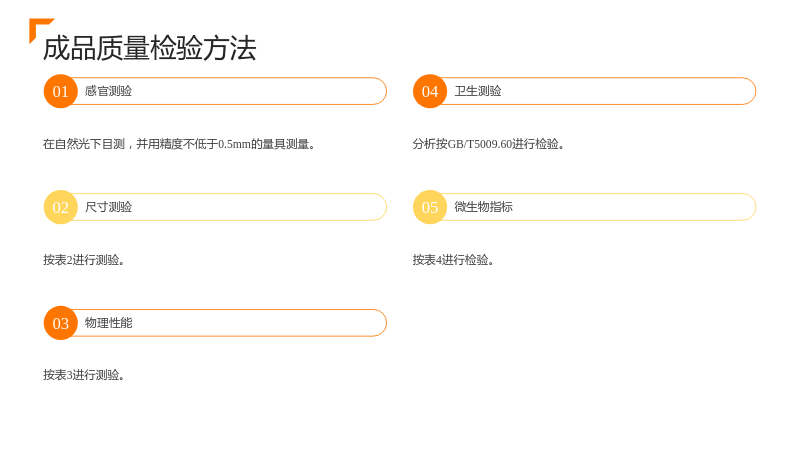

2.3 成品质量检验方法
2.3.1 感官测验
- 在自然光下目测，并用精度不低于0.5mm的量具测量。
2.3.2 尺寸测验
- 按表2进行测验。
2.3.3 物理性能
- 按表3进行测验。
2.3.4 卫生测验
- 分析按GB/T5009.60进行检验。
2.3.5 微生物指标
- 按表4进行检验。
2.4 检验规则
2.4.1 入库指标
- 本品入库前，供应商应提供相应的出厂检验报告，检验内容应包括：感官、尺寸偏差、物理指标、卫生指标、微生物指标等。必要时，可增加指标作为入库检验项目。
2.4.2 型式检验
- 型式检验项目为标准中全部项目，供应商提供相应的检验报告。有下列情况之一应进行型式检验:
- 原材料及工艺有较大改变，可能影响产品性能时;
- 停产半年以上或新机器生产时;
- 连续生产满半年时;
- 首次生产时。
2.4.3 抽样
- 感官、尺寸偏差抽样按表5规定，采用IL=Ⅱ，二次抽样方案，AQL=6.5进行抽样和质量判定。
2.4.4 判定
- 物理性能出现不合格，加倍截取样品进行复检，复检合格判整批合格，复检不合格,判整批不合格;卫生指标不合格，判整批不合格。
- 感官、尺寸偏差、物理性能和卫生指标全部合格，判该批产品合格。
- 对已接收批，有权不接收在使用过程中发现的任何不合格品。所发现的不合格品退货或以合格品替换。
3. 检验操作
3.1 热封强度检验
3.1.1 准备试样
- 准备样品，从成品的卷膜上剪下1m×1m左右的样品三份，将每份样品薄膜的侧面、背面、顶面、底面等不同位置上剪取宽10cm的试样。
3.1.2 设置测试条件
- 在试验仪上设置温度、压力和时间等热封条件。这些参数的具体值会根据不同的材料和工艺要求而有所不同。本产品需将温度设置为180℃~230℃，压力为1.5~2.0kg/cm²，热封时间为1.0~2.0s，会根据每次测验结果进行适当调整。
3.1.3 热封
- 将试样置于上下热封头之间，启动试验，让仪器完成试样的热压封合过程。
3.1.4 拉力测试
- 使用电子拉力试验机进行拉力测试。将试样的两端夹紧在上下夹具上，并确保试样轴线与夹具中心线重合。设定试验速度和夹具间距，然后启动试验。
3.1.5 观察和记录
- 在试验过程中，观察试样的热封面被拉开的情况，并记录下试验数据。如果试样在夹具内断裂，该试样作废，需要重新取样进行测试。
3.1.6 结果分析
- 根据试验结果，计算出破坏热封部位所需的最大力值，并以N/15mm为单位表示，保留两位有效数字。本产品能接受的最大力值一般在70N~110N左右，会因为样品不同方向的测验有变化。企业标准大于等于60N为合格。
