GW40型钢筋弯曲机设计

1. GW40型钢筋弯曲机概述

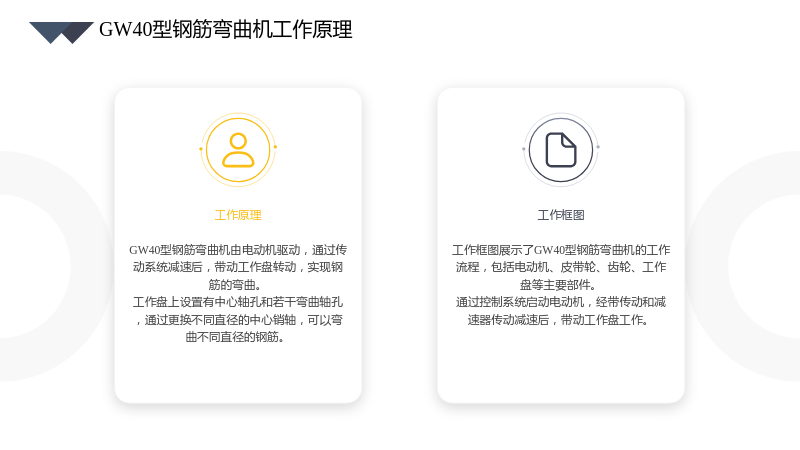

1.1 GW40型钢筋弯曲机工作原理

1.1.1 工作原理

• GW40型钢筋弯曲机由电动机驱动，通过传动系统减速后，带动工作盘转动，实现钢筋的弯曲。
• 工作盘上设置有中心轴孔和若干弯曲轴孔，通过更换不同直径的中心销轴，可以弯曲不同直径的钢筋。

1.1.2 工作框图

• 工作框图展示了GW40型钢筋弯曲机的工作流程，包括电动机、皮带轮、齿轮、工作盘等主要部件。
• 通过控制系统启动电动机，经带传动和减速器传动减速后，带动工作盘工作。

1.2 国内研究和发展现状

1.2.1 研究现状

• 国内许多研究钢筋弯曲机的专业技术人员，致力于研究实现高效率生产的钢筋弯曲机。
• 黄立新、刘鸿鹰等专家对GW40型钢筋弯曲机进行了深入研究，提高了其工作效率与实用性。

1.2.2 发展趋势

• 随着国家的发展，国产钢筋弯曲机的生产使用出现了快速增长的趋势。
• 市场上钢筋弯曲机的传动方案主要有两种，即“带-两级齿轮-蜗轮蜗杆传动”和“带-三级齿轮传动”。
• 未来，钢筋弯曲机的技术水平将得到进一步提升，数字化、智能化将成为发展的重要方向。

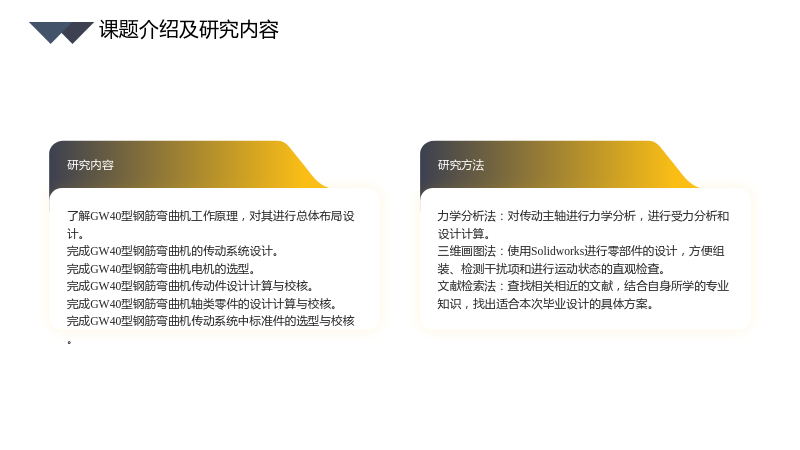

1.3 课题介绍及研究内容

1.3.1 研究内容

• 了解GW40型钢筋弯曲机工作原理，对其进行总体布局设计。
• 完成GW40型钢筋弯曲机的传动系统设计。
• 完成GW40型钢筋弯曲机电机的选型。
• 完成GW40型钢筋弯曲机传动件设计计算与校核。
• 完成GW40型钢筋弯曲机轴类零件的设计计算与校核。
• 完成GW40型钢筋弯曲机传动系统中标准件的选型与校核。

1.3.2 研究方法

• 力学分析法：对传动主轴进行力学分析，进行受力分析和设计计算。
• 三维画图法：使用Solidworks进行零部件的设计，方便组装、检测干扰项和进行运动状态的直观检查。
• 文献检索法：查找相关相近的文献，结合自身所学的专业知识，找出适合本次毕业设计的具体方案。

2. GW40型钢筋弯曲机工作原理及传动方案的选择

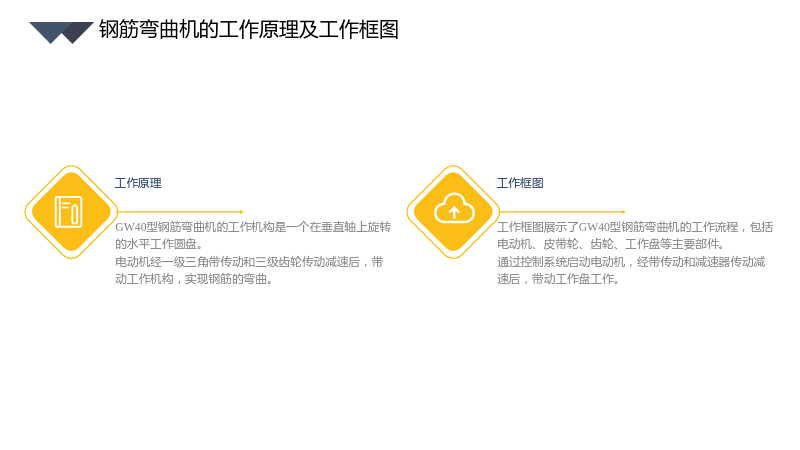

2.1 钢筋弯曲机的工作原理及工作框图

2.1.1 工作原理

• GW40型钢筋弯曲机的工作机构是一个在垂直轴上旋转的水平工作圆盘。
• 电动机经一级三角带传动和三级齿轮传动减速后，带动工作机构，实现钢筋的弯曲。

2.1.2 工作框图

• 工作框图展示了GW40型钢筋弯曲机的工作流程，包括电动机、皮带轮、齿轮、工作盘等主要部件。
• 通过控制系统启动电动机，经带传动和减速器传动减速后，带动工作盘工作。

2.2 钢筋弯曲机的传动方案

2.2.1 典型的钢筋弯曲机传动方案

• 现行的钢筋弯曲机主要有两种传动方案，一种为全齿轮传动方案，另一种为蜗轮蜗杆传动方案。
• 全齿轮传动方案采用电机通过一级带传动、三级齿轮传动，蜗轮蜗杆传动方案采用电机通过一级带传动、两级齿轮传动、一级蜗轮蜗杆传动。

2.2.2 不同方案的传动效率

• 全齿轮传动的效率较高，为0.94。
• 蜗轮蜗杆传动的效率较低，为0.61。

2.2.3 传动方案的比较与选择

• 蜗轮蜗杆传动效率较低，且存在易磨损、加工困难等问题。
• 综合考虑，选择全齿轮传动方案会更好。

3. 钢筋弯曲机电机的设计计算

3.1 弯矩计算

3.1.1 钢筋受力情况

• 钢筋的受力情况包括拔料杆对钢筋的作用力、F的径向分力、F与钢筋轴线夹角等。
• 增大拔料杆中心到主轴中心距离L4，可以增大α，从而减小拔料杆及主轴径向负荷。

3.1.2 钢筋变形硬化

• 钢筋在弯曲过程中会发生变形硬化，影响其弯曲性能。
• 需要对钢筋进行受力分析，计算钢筋的变形硬化程度，以确定合适的电机功率。

4. 传动装置的设计计算

4.1 带传动的设计

4.1.1 带传动的选择

• 根据钢筋的弯曲力矩和电机功率，选择合适的带传动方式。
• 考虑带传动的工作效率和寿命，选择合适的带轮直径和带型号。

4.1.2 带传动的设计计算

• 进行带传动的设计计算，包括带轮直径、带轮宽度、带轮中心距等参数的计算。
• 确保带传动的工作效率和寿命满足设计要求。

4.2 齿轮的设计

4.2.1 第一级齿轮传动设计

• 根据带传动的输出转速和齿轮传动比，进行第一级齿轮传动的设计。
• 选择合适的齿轮模数、齿数、齿宽等参数，确保齿轮传动的工作效率和寿命。

4.2.2 第二级齿轮传动设计

• 根据第一级齿轮传动的输出转速和齿轮传动比，进行第二级齿轮传动的设计。
• 选择合适的齿轮模数、齿数、齿宽等参数，确保齿轮传动的工作效率和寿命。

4.2.3 第三级齿轮传动设计

• 根据第二级齿轮传动的输出转速和齿轮传动比，进行第三级齿轮传动的设计。
• 选择合适的齿轮模数、齿数、齿宽等参数，确保齿轮传动的工作效率和寿命。

4.3 轴的设计

4.3.1 轴II的设计

• 根据齿轮的输出扭矩和转速，进行轴II的设计。
• 选择合适的轴直径、轴长度等参数，确保轴的强度和刚度。

4.3.2 轴III的设计

• 根据齿轮的输出扭矩和转速，进行轴III的设计。
• 选择合适的轴直径、轴长度等参数，确保轴的强度和刚度。

4.3.3 轴IV的设计

• 根据齿轮的输出扭矩和转速，进行轴IV的设计。
• 选择合适的轴直径、轴长度等参数，确保轴的强度和刚度。

4.3.4 轴V的设计

• 根据齿轮的输出扭矩和转速，进行轴V的设计。
• 选择合适的轴直径、轴长度等参数，确保轴的强度和刚度。

5. 工作台的设计

5.1 工作台的设计要求

5.1 工作台的设计要求

• 工作台需要具备足够的强度和刚度，以承受钢筋的弯曲力。
• 工作台的设计需要考虑钢筋的直径和弯曲角度，以满足不同钢筋的弯曲需求。

总结

通过对GW40型钢筋弯曲机的设计研究，本课题提出了一种新的传动方案，并完成了电机、传动装置、工作台等关键部件的设计计算。本设计方案具有较高的传动效率和实用性，可以为钢筋弯曲机的设计提供参考。然而，本设计还存在一些不足之处，需要在未来的研究中进一步改进和完善。
