基于单片机的水箱水质检测系统设计

1. 研究背景及意义

1.1 水污染问题的严重性

1.1.1 水质安全的重要性

• 随着工业化和城市化的快速发展，水污染问题日益严重，对人们的日常生活和健康造成了巨大威胁。
• 保障水质安全是实现可持续发展和建设生态文明社会的重要环节。
• 水质安全直接关系到人民群众的身体健康和生活质量。

1.1.2 水质检测的重要性

• 水质检测是评估水环境质量的关键手段，有助于及时发现水污染问题，采取有效措施进行治理。
• 准确的水质检测数据是水环境保护和治理的基础，对于制定合理的水资源管理和保护策略具有重要意义。

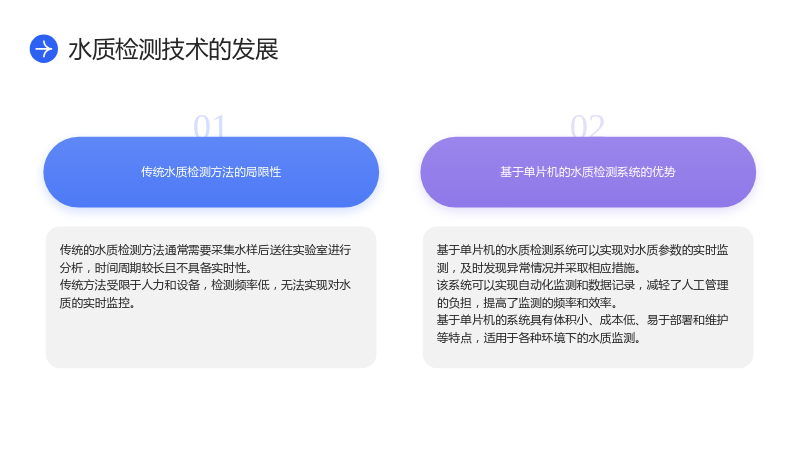

1.2 水质检测技术的发展

1.2.1 传统水质检测方法的局限性

• 传统的水质检测方法通常需要采集水样后送往实验室进行分析，时间周期较长且不具备实时性。
• 传统方法受限于人力和设备，检测频率低，无法实现对水质的实时监控。

1.2.2 基于单片机的水质检测系统的优势

• 基于单片机的水质检测系统可以实现对水质参数的实时监测，及时发现异常情况并采取相应措施。
• 该系统可以实现自动化监测和数据记录，减轻了人工管理的负担，提高了监测的频率和效率。
• 基于单片机的系统具有体积小、成本低、易于部署和维护等特点，适用于各种环境下的水质监测。

2. 系统设计方案

2.1 系统设计目标

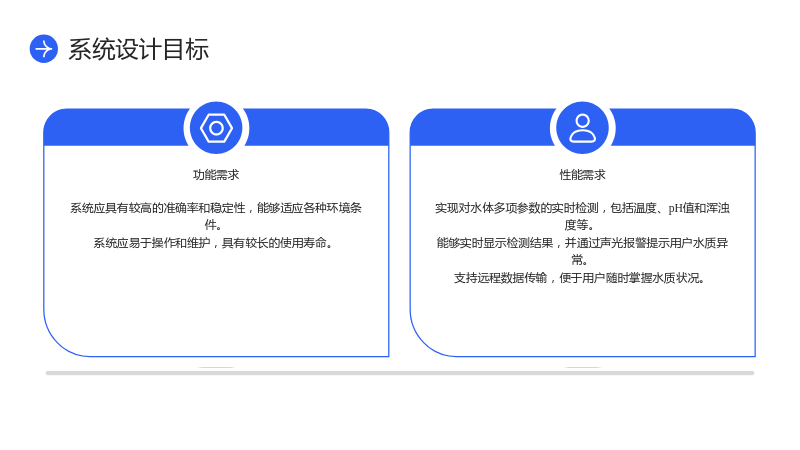

2.1.1 功能需求

• 实现对水体多项参数的实时检测，包括温度、pH值和浑浊度等。
• 能够实时显示检测结果，并通过声光报警提示用户水质异常。
• 支持远程数据传输，便于用户随时掌握水质状况。

2.1.2 性能需求

• 系统应具有较高的准确率和稳定性，能够适应各种环境条件。
• 系统应易于操作和维护，具有较长的使用寿命。

2.2 系统总体架构

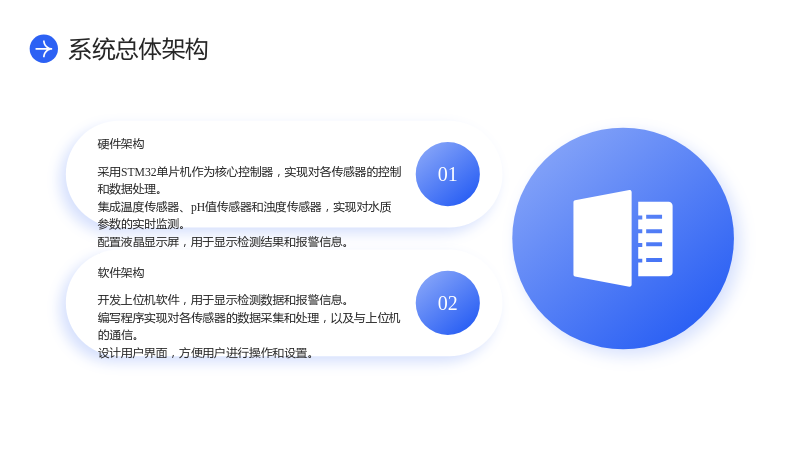

2.2.1 硬件架构

• 采用STM32单片机作为核心控制器，实现对各传感器的控制和数据处理。
• 集成温度传感器、pH值传感器和浊度传感器，实现对水质参数的实时监测。
• 配置液晶显示屏，用于显示检测结果和报警信息。
• 设计声光报警器，在水质异常时发出警示。
• 采用无线数据传输模块，支持远程数据上传和监控。

2.2.2 软件架构

• 开发上位机软件，用于显示检测数据和报警信息。
• 编写程序实现对各传感器的数据采集和处理，以及与上位机的通信。
• 设计用户界面，方便用户进行操作和设置。

3. 系统硬件设计

3.1 硬件设计概述

3.1.1 传感器选型

• 选择适合的温度传感器、pH值传感器和浊度传感器，确保检测准确性和可靠性。
• 考虑传感器的响应速度、精度、稳定性和成本等因素进行选型。

3.1.2 单片机选型

• 选择STM32单片机作为核心控制器，因其具有高性能、低功耗和丰富的外设接口。
• 考虑单片机的处理速度、内存容量和I/O口数量等因素进行选型。

3.2 电路设计

3.2.1 电源电路设计

• 设计稳定的电源电路，为单片机和传感器提供稳定的电源供应。
• 考虑电源的稳定性和可靠性，选择合适的电源模块和电源管理芯片。

3.2.2 传感器电路设计

• 设计各传感器的电路连接，确保其正常工作并准确采集数据。
• 考虑传感器的信号调理和数据采集电路，确保信号的准确性和稳定性。

3.2.3 显示电路设计

• 设计液晶显示屏的电路连接，实现对检测结果的实时显示。
• 考虑显示电路的驱动方式和接口类型，确保显示效果的清晰和稳定。

3.2.4 报警电路设计

• 设计声光报警器的电路连接，在水质异常时发出警示。
• 考虑报警电路的响应速度和可靠性，确保及时提醒用户采取措施。

4. 系统软件设计

4.1 软件设计概述

4.1.1 软件开发环境

• 选择适合的软件开发环境，如Keil、IAR等，用于编写程序代码。
• 考虑软件开发环境的易用性、稳定性和兼容性等因素进行选择。

4.1.2 程序设计语言

• 选择适合的编程语言，如C语言、C++语言等，用于编写程序代码。
• 考虑编程语言的性能、可读性和可维护性等因素进行选择。

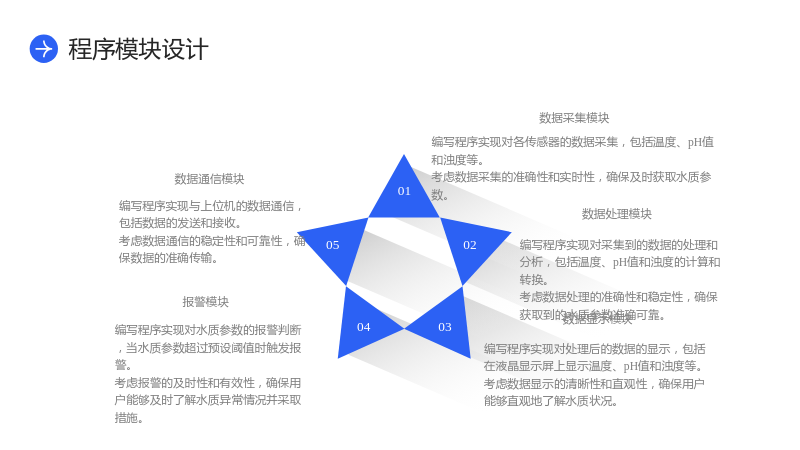

4.2 程序模块设计

4.2.1 数据采集模块

• 编写程序实现对各传感器的数据采集，包括温度、pH值和浊度等。
• 考虑数据采集的准确性和实时性，确保及时获取水质参数。

4.2.2 数据处理模块

• 编写程序实现对采集到的数据的处理和分析，包括温度、pH值和浊度的计算和转换。
• 考虑数据处理的准确性和稳定性，确保获取到的水质参数准确可靠。

4.2.3 数据显示模块

• 编写程序实现对处理后的数据的显示，包括在液晶显示屏上显示温度、pH值和浊度等。
• 考虑数据显示的清晰性和直观性，确保用户能够直观地了解水质状况。

4.2.4 报警模块

• 编写程序实现对水质参数的报警判断，当水质参数超过预设阈值时触发报警。
• 考虑报警的及时性和有效性，确保用户能够及时了解水质异常情况并采取措施。

4.2.5 数据通信模块

• 编写程序实现与上位机的数据通信，包括数据的发送和接收。
• 考虑数据通信的稳定性和可靠性，确保数据的准确传输。

5. 系统调试与测试

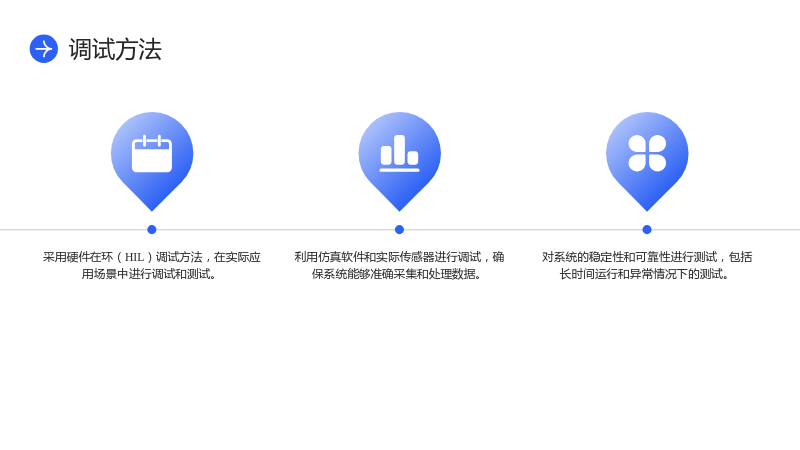

5.1 调试方法

• 采用硬件在环（HIL）调试方法，在实际应用场景中进行调试和测试。
• 利用仿真软件和实际传感器进行调试，确保系统能够准确采集和处理数据。
• 对系统的稳定性和可靠性进行测试，包括长时间运行和异常情况下的测试。

5.2 测试结果

• 经过调试和测试，系统能够准确采集和处理温度、pH值和浊度等水质参数。
• 系统显示和报警功能正常，能够及时通知用户水质异常情况。
• 系统通信功能稳定，能够准确传输数据到上位机进行远程监控。

6. 总结

• 基于单片机的水箱水质检测系统设计具有重要的实用意义和社会价值，为改善水质监测工作提供了技术支持。
• 系统实现了对水体多项参数的实时检测功能，准确率高，运行稳定。
• 该系统的应用可为水质监测提供有力支持，确保人们的日常用水安全。
• 未来可以进一步优化系统性能，扩展检测参数，提高系统的智能化和自动化程度。
