畸变图像的自动校正

1. 研究背景与意义

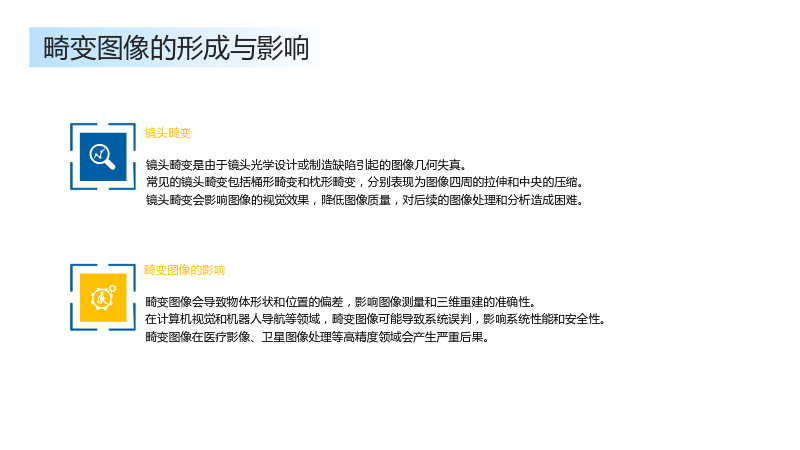

1.1 畸变图像的形成与影响

1.1.1 镜头畸变

• 镜头畸变是由于镜头光学设计或制造缺陷引起的图像几何失真。
• 常见的镜头畸变包括桶形畸变和枕形畸变，分别表现为图像四周的拉伸和中央的压缩。
• 镜头畸变会影响图像的视觉效果，降低图像质量，对后续的图像处理和分析造成困难。

1.1.2 畸变图像的影响

• 畸变图像会导致物体形状和位置的偏差，影响图像测量和三维重建的准确性。
• 在计算机视觉和机器人导航等领域，畸变图像可能导致系统误判，影响系统性能和安全性。
• 畸变图像在医疗影像、卫星图像处理等高精度领域会产生严重后果。

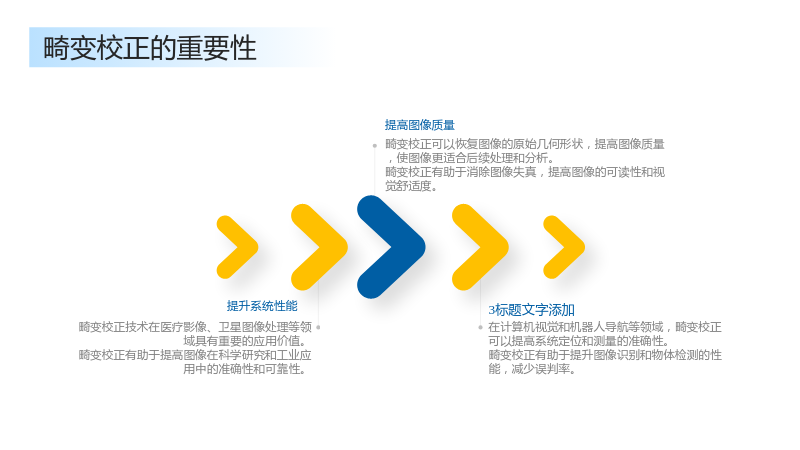

1.2 畸变校正的重要性

1.2.1 提高图像质量

• 畸变校正可以恢复图像的原始几何形状，提高图像质量，使图像更适合后续处理和分析。
• 畸变校正有助于消除图像失真，提高图像的可读性和视觉舒适度。

1.2.2 提升系统性能

• 在计算机视觉和机器人导航等领域，畸变校正可以提高系统定位和测量的准确性。
• 畸变校正有助于提升图像识别和物体检测的性能，减少误判率。

1.2.3 拓展应用领域

• 畸变校正技术在医疗影像、卫星图像处理等领域具有重要的应用价值。
• 畸变校正有助于提高图像在科学研究和工业应用中的准确性和可靠性。

2. 摄像机标定

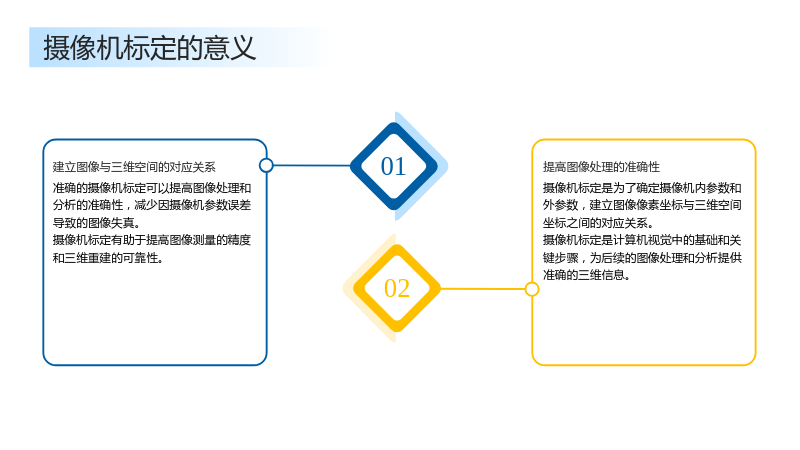

2.1 摄像机标定的意义

2.1.1 建立图像与三维空间的对应关系

• 摄像机标定是为了确定摄像机内参数和外参数，建立图像像素坐标与三维空间坐标之间的对应关系。
• 摄像机标定是计算机视觉中的基础和关键步骤，为后续的图像处理和分析提供准确的三维信息。

2.1.2 提高图像处理的准确性

• 准确的摄像机标定可以提高图像处理和分析的准确性，减少因摄像机参数误差导致的图像失真。
• 摄像机标定有助于提高图像测量的精度和三维重建的可靠性。

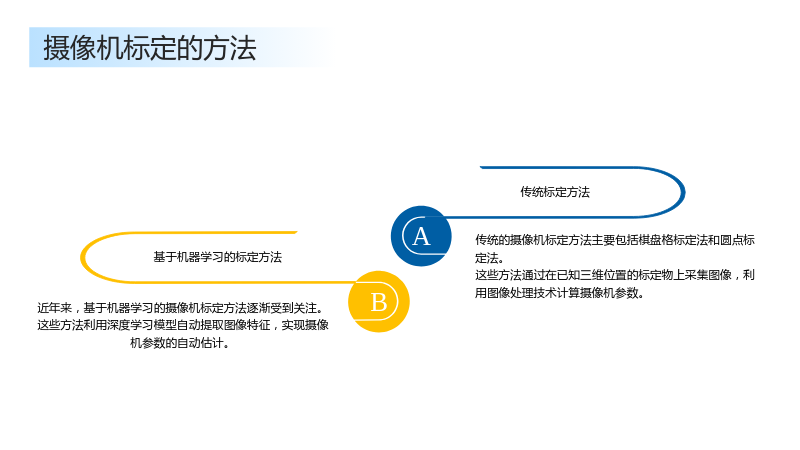

2.2 摄像机标定的方法

2.2.1 传统标定方法

• 传统的摄像机标定方法主要包括棋盘格标定法和圆点标定法。
• 这些方法通过在已知三维位置的标定物上采集图像，利用图像处理技术计算摄像机参数。

2.2.2 基于机器学习的标定方法

• 近年来，基于机器学习的摄像机标定方法逐渐受到关注。
• 这些方法利用深度学习模型自动提取图像特征，实现摄像机参数的自动估计。

3. 畸变图像校正

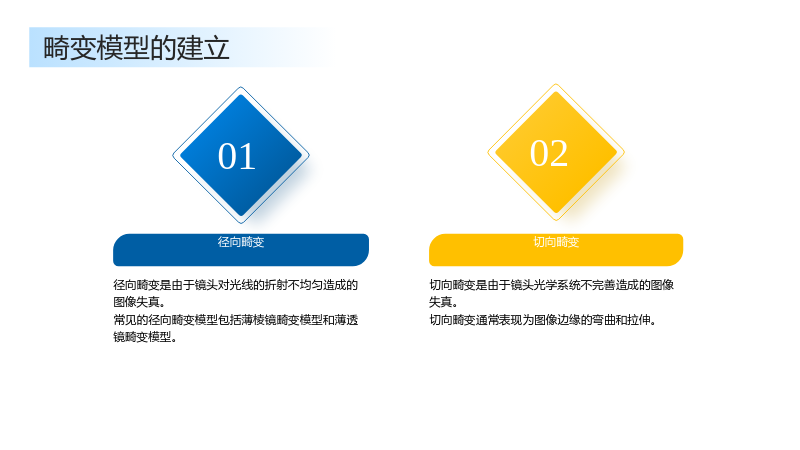

3.1 畸变模型的建立

3.1.1 径向畸变

• 径向畸变是由于镜头对光线的折射不均匀造成的图像失真。
• 常见的径向畸变模型包括薄棱镜畸变模型和薄透镜畸变模型。

3.1.2 切向畸变

• 切向畸变是由于镜头光学系统不完善造成的图像失真。
• 切向畸变通常表现为图像边缘的弯曲和拉伸。

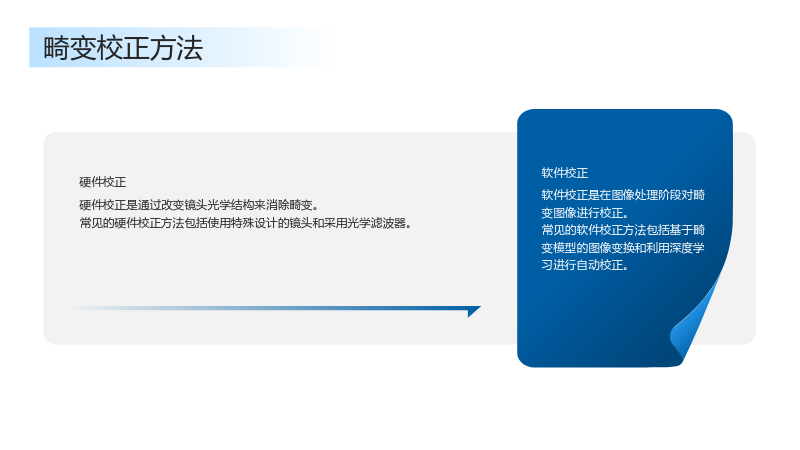

3.2 畸变校正方法

3.2.1 硬件校正

• 硬件校正是通过改变镜头光学结构来消除畸变。
• 常见的硬件校正方法包括使用特殊设计的镜头和采用光学滤波器。

3.2.2 软件校正

• 软件校正是在图像处理阶段对畸变图像进行校正。
• 常见的软件校正方法包括基于畸变模型的图像变换和利用深度学习进行自动校正。

4. 基于 OpenCV 的畸变图像校正

4.1 OpenCV 技术简介

4.1.1 OpenCV 的发展历程

• OpenCV 是由 Intel 公司在 1999 年发起的一个开源计算机视觉库。
• OpenCV 提供了丰富的图像处理和计算机视觉函数，广泛应用于科研和工业领域。

4.1.2 OpenCV 的功能特点

• OpenCV 支持多种编程语言，包括 C、C++、Python 和 Java。
• OpenCV 提供了丰富的图像处理和计算机视觉算法，包括摄像机标定、图像分割、特征提取等。

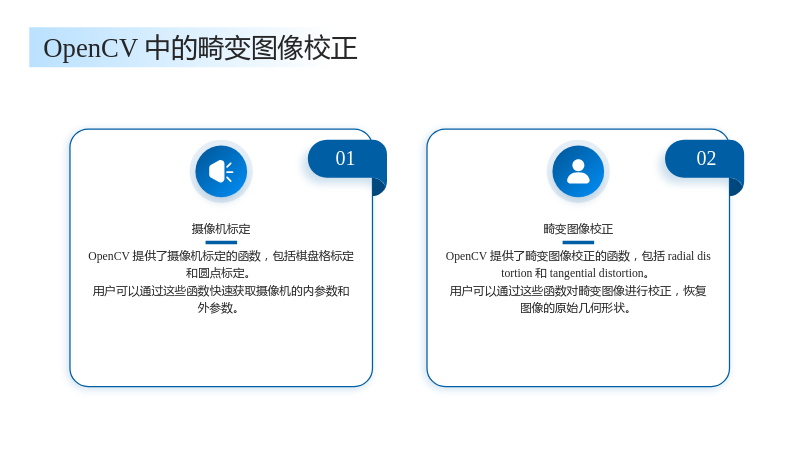

4.2 OpenCV 中的畸变图像校正

4.2.1 摄像机标定

• OpenCV 提供了摄像机标定的函数，包括棋盘格标定和圆点标定。
• 用户可以通过这些函数快速获取摄像机的内参数和外参数。

4.2.2 畸变图像校正

• OpenCV 提供了畸变图像校正的函数，包括 radial distortion 和 tangential distortion。
• 用户可以通过这些函数对畸变图像进行校正，恢复图像的原始几何形状。

5. 实验与分析

5.1 实验环境与数据

5.1.1 实验环境

• 硬件环境：NVIDIA GeForce GTX 1080 Ti GPU、Intel Xeon E5-2699 v4 CPU。
• 软件环境：Ubuntu 18.04、OpenCV 4.5.0。

5.1.2 实验数据

• 实验数据包括不同畸变程度的图像和相应的标定板图像。

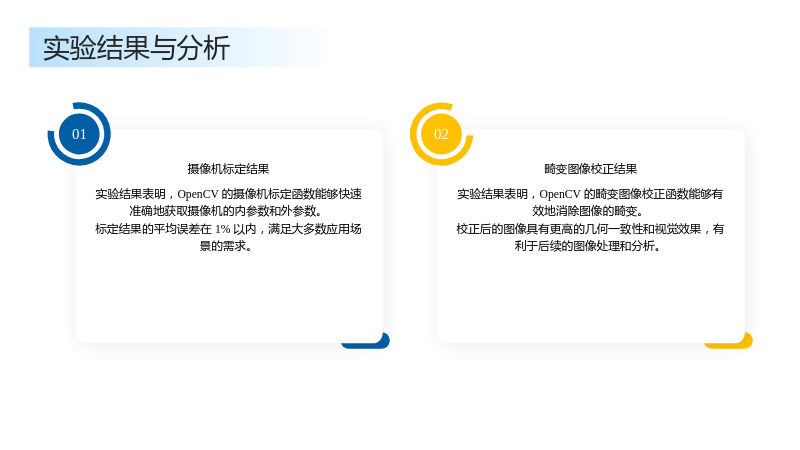

5.2 实验结果与分析

5.2.1 摄像机标定结果

• 实验结果表明，OpenCV 的摄像机标定函数能够快速准确地获取摄像机的内参数和外参数。
• 标定结果的平均误差在 1% 以内，满足大多数应用场景的需求。

5.2.2 畸变图像校正结果

• 实验结果表明，OpenCV 的畸变图像校正函数能够有效地消除图像的畸变。
• 校正后的图像具有更高的几何一致性和视觉效果，有利于后续的图像处理和分析。

6. 结论与展望

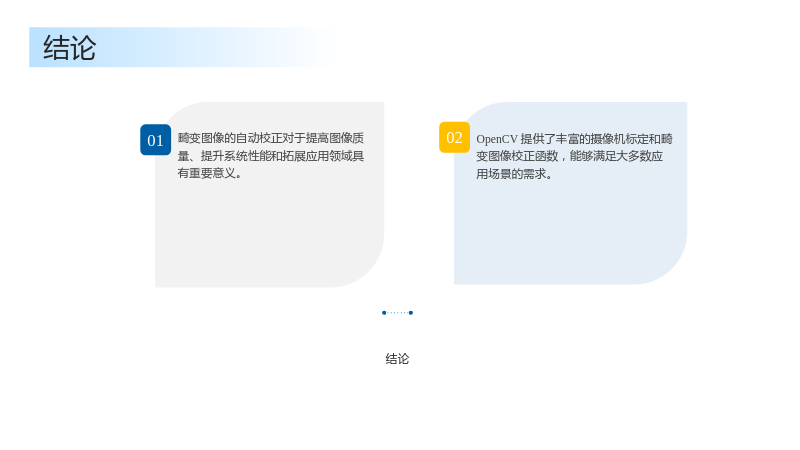

6.1 结论

6.1 结论

• 畸变图像的自动校正对于提高图像质量、提升系统性能和拓展应用领域具有重要意义。
• OpenCV 提供了丰富的摄像机标定和畸变图像校正函数，能够满足大多数应用场景的需求。

6.2 展望

6.2 展望

• 未来的研究可以进一步优化摄像机标定和畸变图像校正算法，提高校正的准确性和效率。
• 深度学习技术的应用有望进一步提高畸变图像校正的自动化和智能化水平。
• 针对不同应用场景，可以开发更加专业化和定制化的畸变图像校正解决方案。
